Что такое СКС и для чего она нужна
СКС - это единая организованная инфраструктура для передачи данных, голоса, видео и других сигналов внутри здания или комплекса зданий. Проще говоря, структурированная кабельная система объединяет кабельные линии, точки подключения и коммутационное оборудование по общей схеме. Благодаря этому сеть не зависит от расположения конкретного компьютера или телефона и может изменяться вместе с потребностями организации.
Основное назначение СКС
Главная задача такой инфраструктуры - создать универсальную физическую основу для разных сервисов. Через одни и те же линии могут работать Ethernet, IP-телефония, системы безопасности, видеонаблюдение и отдельные элементы автоматизации. При корректном проектировании инфраструктура позволяет переносить рабочие места, подключать новые устройства и расширять количество портов без полной перестройки сети.
- организовать стабильную передачу данных между пользователями и серверным оборудованием;
- сократить количество разрозненных кабельных трасс;
- упростить администрирование, обслуживание и диагностику;
- создать запас для модернизации и дальнейшего расширения;
- поддерживать единые правила маркировки и документации.
В типовом офисе для подключения конечных устройств чаще всего применяется витая пара, а между этажами или зданиями может использоваться оптоволокно. Такая кабельная система СКС удобна тем, что ее элементы работают как единый комплекс, а не как набор независимых линий.
Из каких элементов состоит структурированная кабельная система
Любая СКС состоит из пассивных компонентов, которые формируют физический канал связи. Конкретный набор зависит от масштаба объекта, количества рабочих мест и требований к скорости, но базовая кабельная система строится по одинаковому принципу: линия связи соединяет пользовательскую розетку с коммутационным узлом.

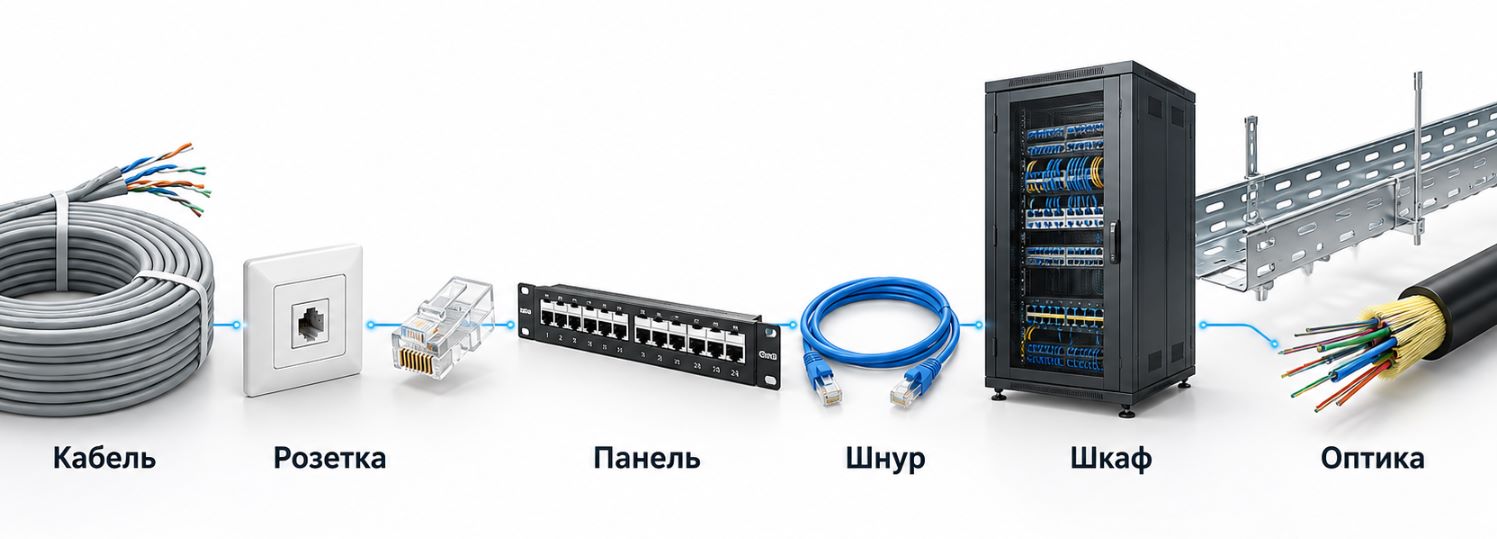

Кабель и точки подключения
На рабочих участках обычно используется витая пара определенной категории СКС. Она заканчивается разъемом RJ-45 в информационной розетке и на коммутационной панели. Для магистралей применяют медные линии или оптический кабель, если требуется большая пропускная способность, высокая помехоустойчивость либо значительное расстояние.
Коммутационные и монтажные компоненты
| Элемент | Назначение |
|---|---|
| Коммутационная панель | Собирает стационарные линии в одной точке и упрощает кроссировку. |
| Патч-корд | Соединяет порт панели с коммутатором либо розетку с устройством пользователя. |
| Розетка и коннектор | Обеспечивают стандартный интерфейс подключения оборудования. |
| Стойка или шкаф | Используется для размещения кросса, панелей, коммутаторов и другого оборудования. |
| Лоток и короб | Формируют защищенную трассу для прокладки линий. |
Чтобы сеть было удобно обслуживать, все порты и линии маркируют, а их расположение фиксируют в кабельном журнале, схеме или чертеже. Такая документация особенно важна на крупных объектах, где кабельная система включает сотни и тысячи соединений.
Как устроена СКС: основные уровни и подсистемы

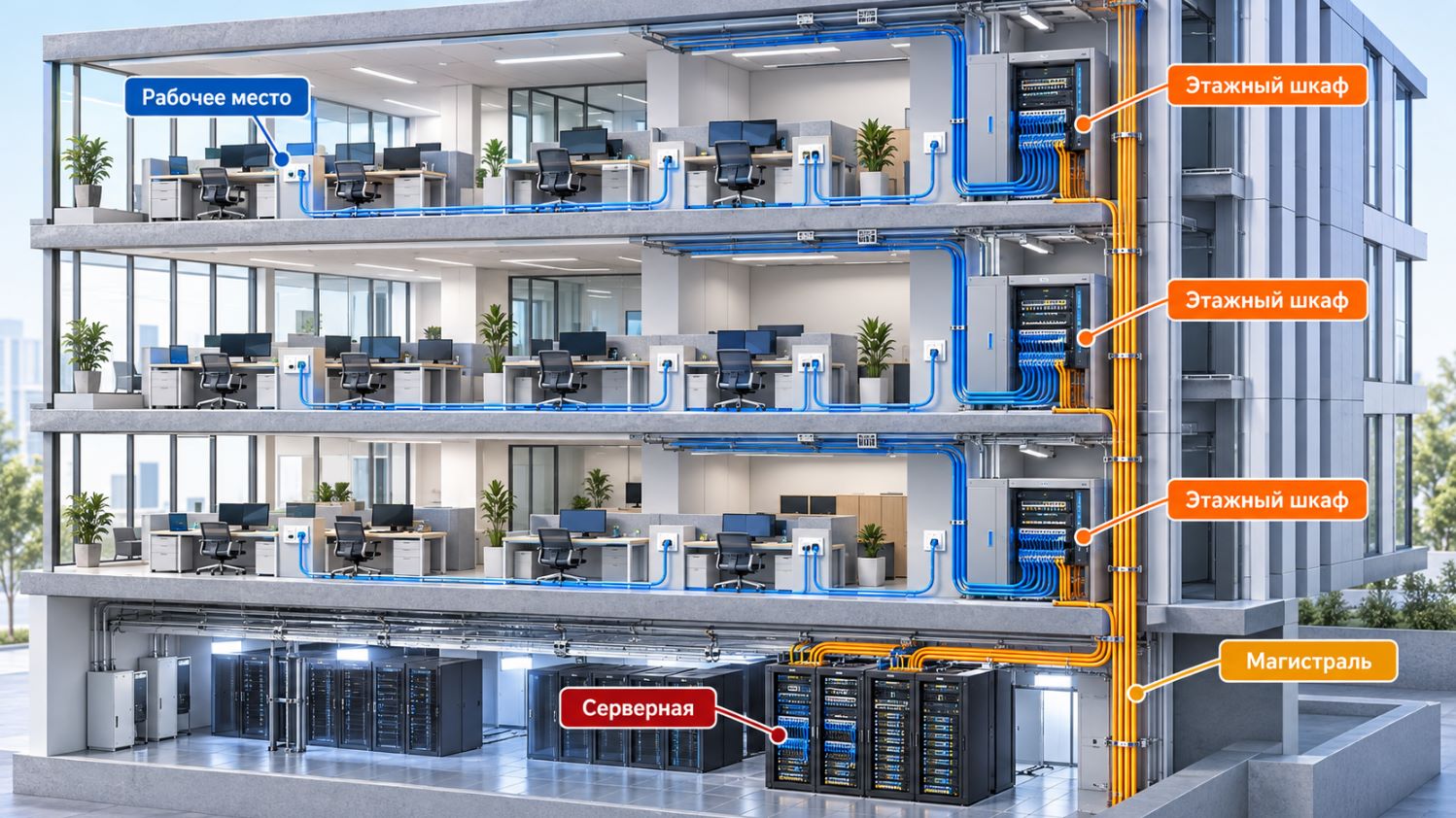

СКС имеет иерархическую структуру. Обычно она строится по топологии «звезда»: линии от рабочих мест сходятся в этажных или центральных узлах, а сами узлы соединяются магистралями. Такое устройство облегчает поиск неисправностей и позволяет менять отдельные участки, не затрагивая всю кабельную систему.

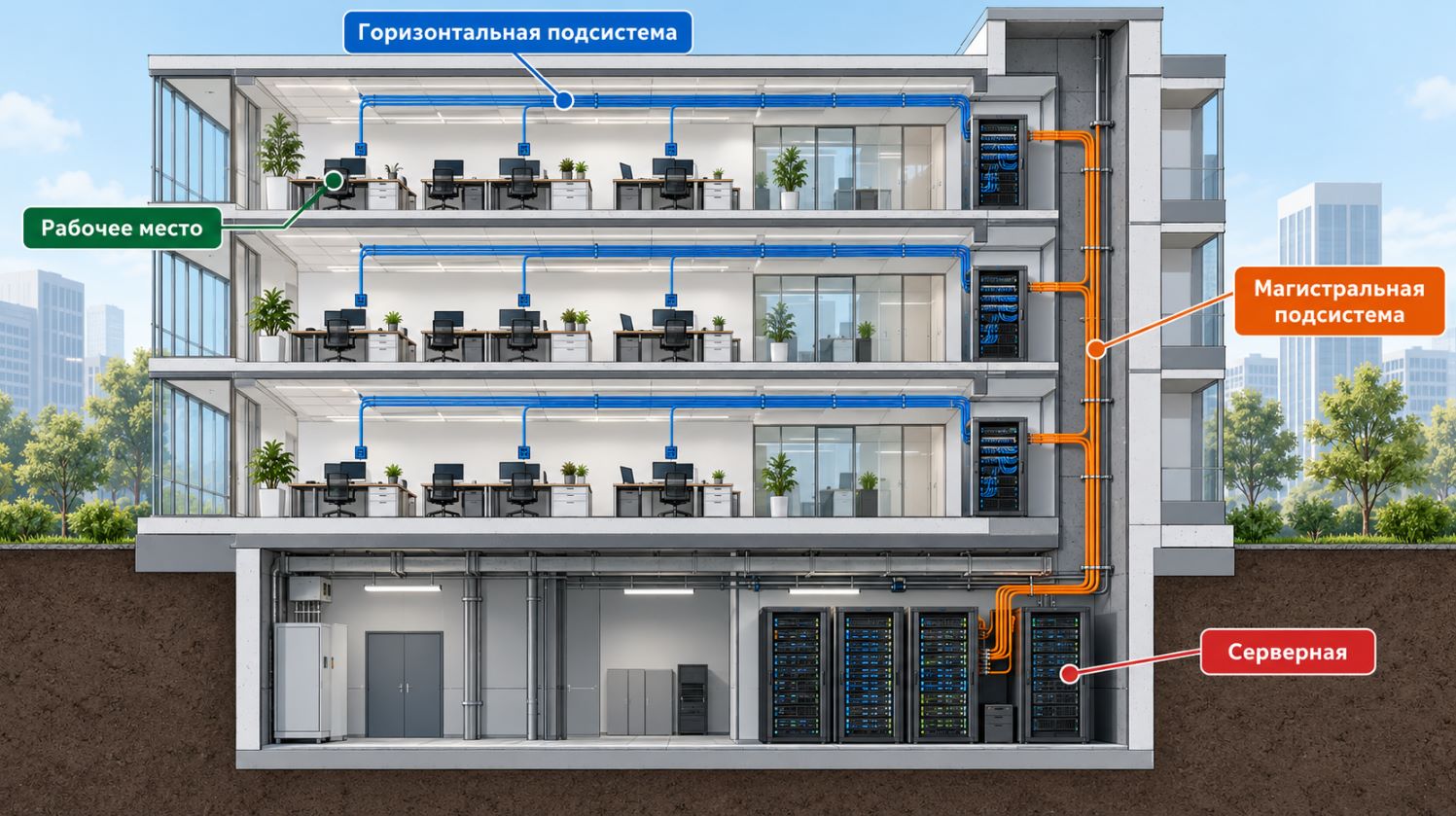

Горизонтальная подсистема
Горизонтальная подсистема соединяет рабочее место с этажным телекоммуникационным шкафом. В большинстве офисных проектов для нее применяется витая пара, проложенная от коммутационной панели до информационной розетки. К стационарной линии оборудование подключают через патч-корд.
Магистральная подсистема
Магистральная подсистема связывает этажи, серверные, отдельные корпуса и центральные точки распределения. Здесь система может использовать медные линии или оптоволокно. Выбор зависит от длины трассы, требуемой скорости, электромагнитной обстановки и необходимого резерва пропускной способности.
Узлы распределения
В шкафах и стойках размещают кроссовое и сетевое оборудование, выполняют коммутацию портов и организуют переход между уровнями. За счет такой иерархии кабельная система СКС остается понятной при расширении: новый этаж или группа пользователей добавляются как отдельный структурный участок.
Какие задачи решает СКС в офисах и зданиях

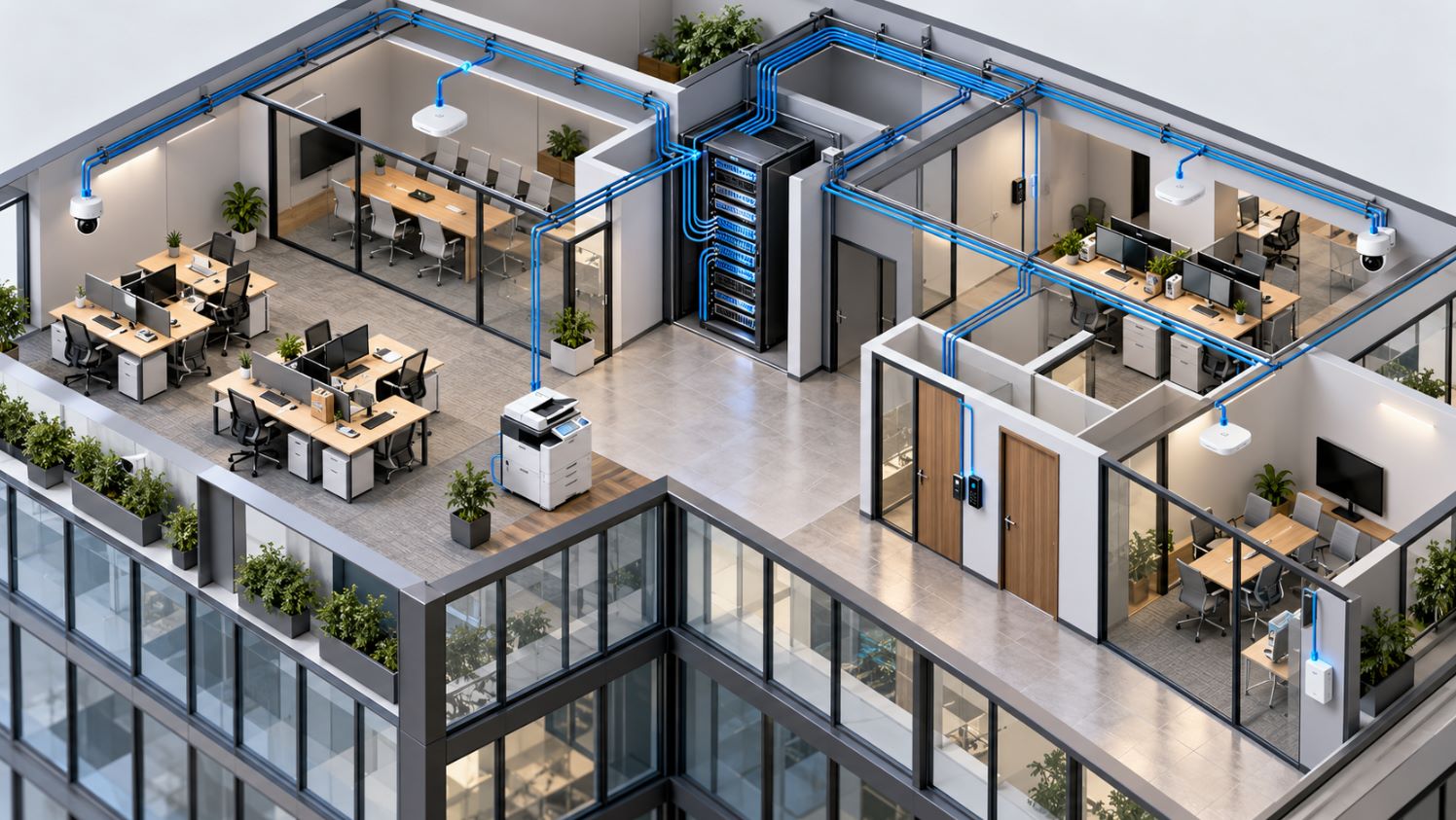

В офисной среде СКС обеспечивает единый способ подключения цифровых сервисов. Вместо отдельных линий для каждого подразделения создается кабельная система, рассчитанная на разные типы устройств и дальнейшее развитие объекта.
Подключение рабочих мест и сервисов
Через общую инфраструктуру к сети подключают компьютеры, IP-телефоны, принтеры, точки доступа, терминалы и другое оборудование. В зависимости от проекта по кабельным линиям также могут работать видеонаблюдение, контроль доступа, мультимедиа и отдельные слаботочные системы. Для большинства пользовательских подключений подходит витая пара.
Упрощение эксплуатации
Единая маркировка и предсказуемая схема позволяют быстро определить, какой порт относится к конкретной розетке и рабочему месту. Если сотрудник переезжает в другой кабинет, часто достаточно изменить кроссировку в шкафу. Это снижает объем монтажных работ и делает обслуживание сети более понятным.
В крупном здании кабельная система помогает разделить инфраструктуру на управляемые участки, а структурированный подход обеспечивает единые правила проектирования, тестирования и документирования. Такой принцип особенно полезен там, где конфигурация помещений и количество пользователей регулярно меняются.
Какие виды кабелей и оборудования используются в СКС
Выбор компонентов СКС зависит от требуемой скорости, длины линий, условий прокладки и совместимости оборудования. На практике кабельная система включает медные и оптические линии, соединительную фурнитуру, монтажные конструкции и коммутационные устройства.

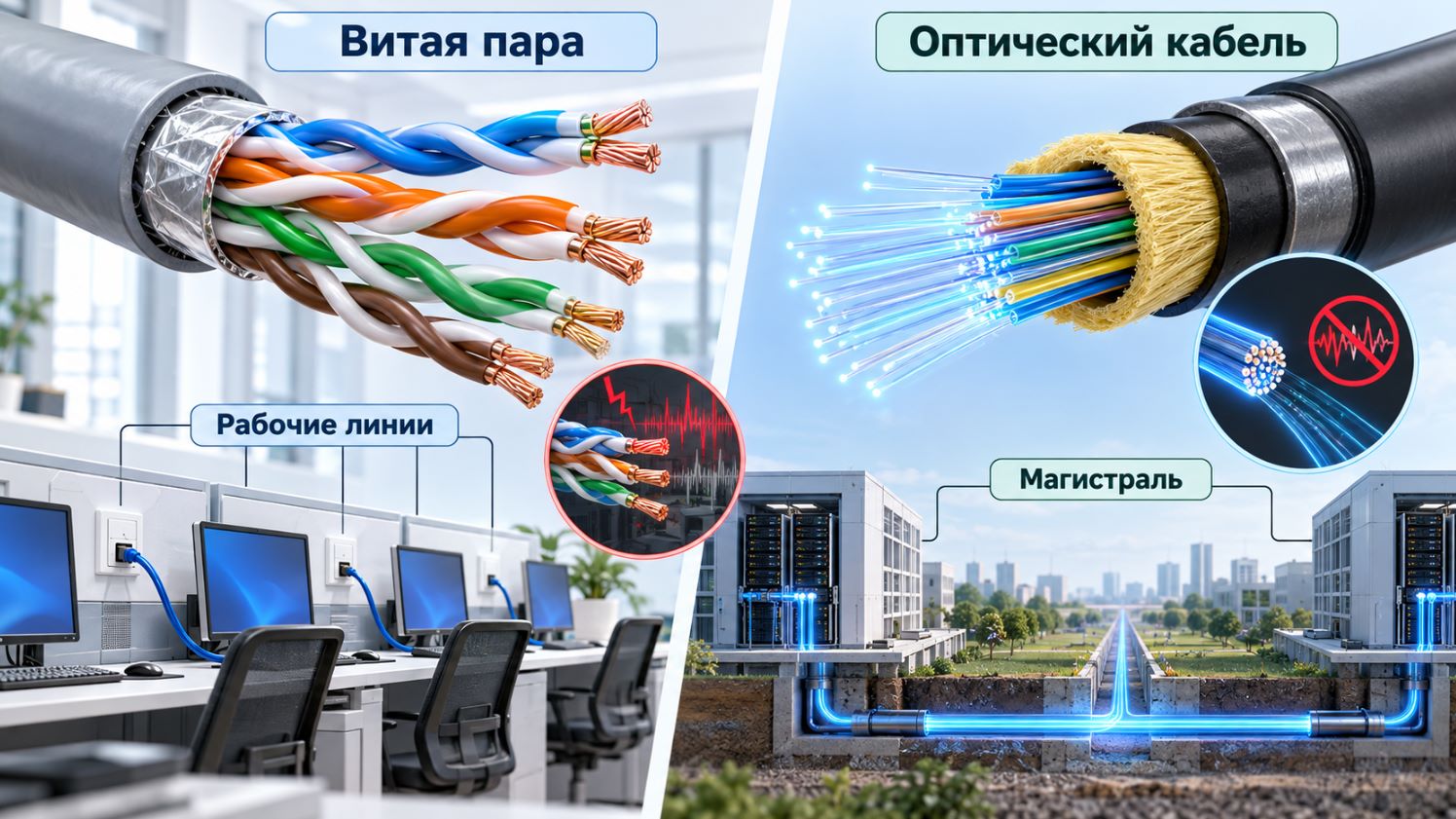

Медный кабель
Основной вариант для горизонтальных линий - витая пара. Она выпускается в разных категориях и может иметь экранирование для защиты от электромагнитных помех. Для типичных Ethernet-подключений кабель заканчивается коннектором или модулем с интерфейсом RJ-45. Категорию выбирают с учетом требуемой частоты, скорости и запаса на развитие сети.
Правильно подобранная витая пара должна соответствовать характеристикам остальных компонентов канала. Использование кабеля одной категории не обеспечит заявленный класс линии, если розетки, панели или соединительные шнуры имеют более низкие параметры.
Оптоволоконные линии
Оптический кабель применяется на магистралях, в ЦОД и на участках с большой длиной или высокой пропускной способностью. Он не восприимчив к электромагнитным помехам и подходит для соединения распределительных узлов на значительных расстояниях.
Пассивное оборудование
Кроме кабеля, СКС включает розетки, панели, патч-корды, оптические кроссы, шкафы, стойки, лотки и другие компоненты. Кабельная система должна формироваться из совместимых элементов соответствующего класса. На рынке встречаются решения производителей Legrand, Panduit, R&M и других брендов; при выборе важнее учитывать характеристики, сертификацию и условия гарантии конкретной системы.
Как работает структурированная кабельная система
Принцип работы СКС можно рассмотреть на простом примере. Компьютер пользователя соединяется патч-кордом с розеткой, от нее стационарная линия идет к коммутационной панели, а затем коротким шнуром подключается к порту сетевого коммутатора. Так кабельная система формирует физический канал между устройством и активной сетью.

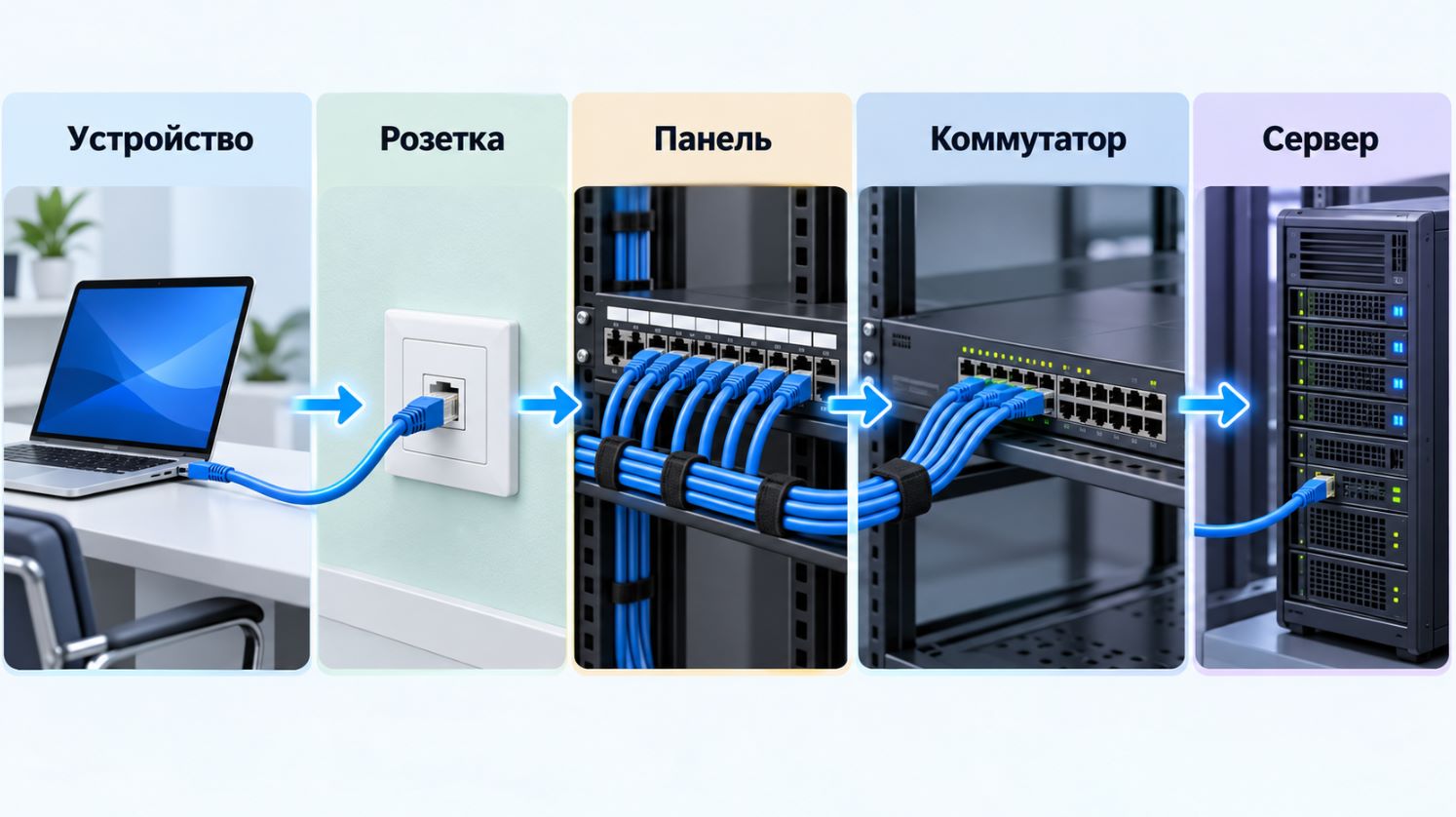

Путь сигнала
- Данные поступают с сетевого интерфейса конечного устройства.
- Через витую пару сигнал передается до распределительного шкафа.
- На панели выполняется коммутация нужного порта.
- Коммутатор направляет трафик дальше - к серверу, другой сети или магистрали.
Сама СКС не определяет сетевые протоколы и не управляет трафиком: эту функцию выполняет активное оборудование. Ее задача - обеспечить стабильную физическую среду передачи. Поэтому одна и та же кабельная система может использоваться с разными поколениями Ethernet и другими совместимыми технологиями, если характеристики канала соответствуют их требованиям.
Качество соединения зависит от длины линии, категории компонентов, правильности монтажа, уровня затухания и отсутствия критических помех. После установки СКС линии тестируют, чтобы подтвердить параметры канала и обнаружить ошибки подключения.
Какие требования предъявляются к проектированию и монтажу СКС
Надежность СКС определяется не только качеством компонентов, но и тем, насколько грамотно выполнены проектирование СКС и монтаж СКС. Кабельная система должна учитывать архитектуру здания, количество пользователей, расположение серверных и шкафов, резерв портов и будущие изменения.
Соблюдение стандартов
При разработке используют профильные нормы и стандарты, включая применимые требования ISO/IEC, TIA и национальные нормативные документы, в том числе ГОСТ. Конкретный стандарт СКС выбирают с учетом страны, типа объекта и требований заказчика. Важно проверять актуальную редакцию нормативов на момент проектирования.

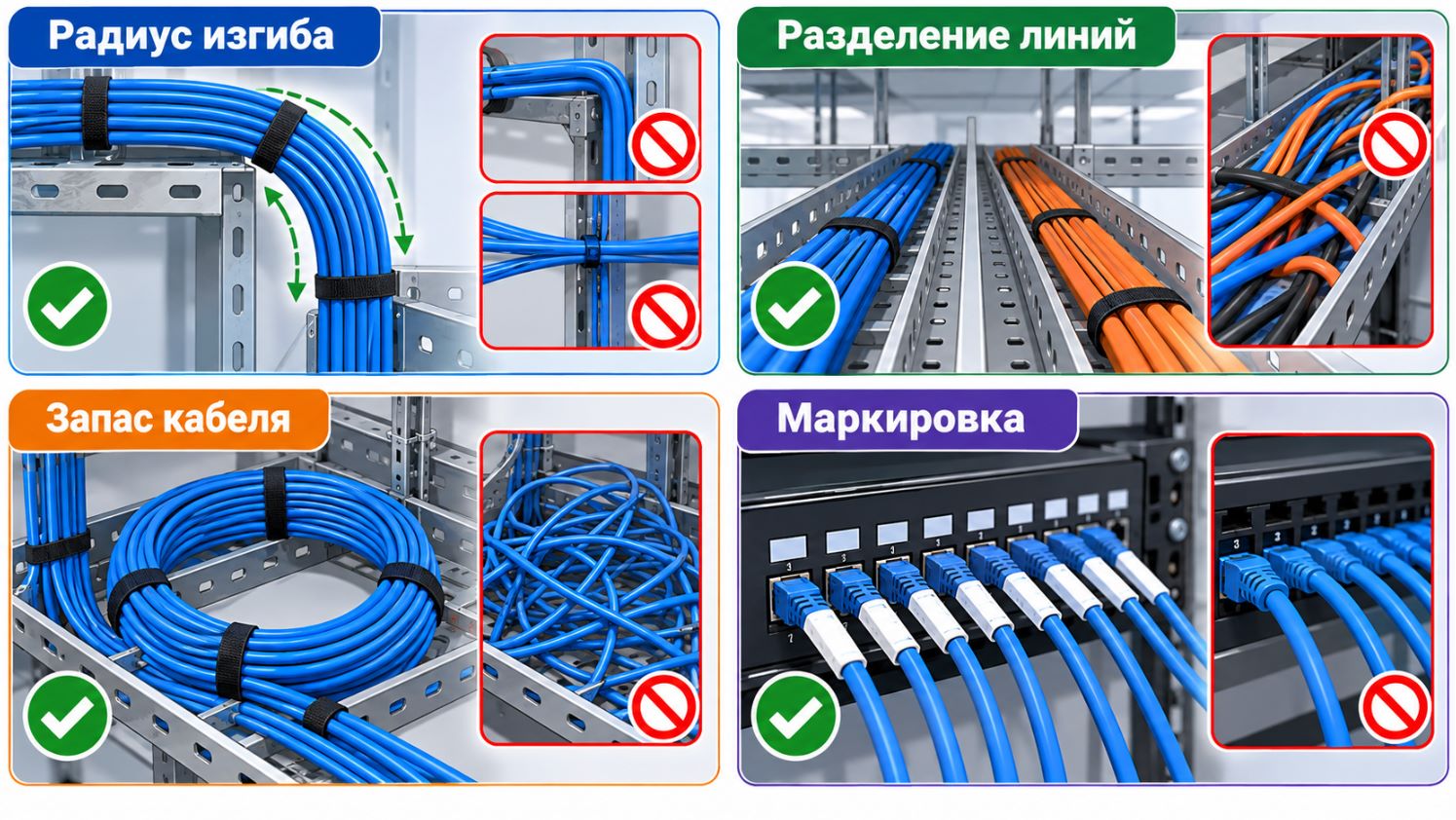

Правила прокладки
- соблюдать допустимую длину канала и радиус изгиба кабеля;
- разносить слаботочные и силовые линии там, где этого требуют нормы и условия электромагнитной совместимости;
- не допускать чрезмерного натяжения и повреждения оболочки;
- оставлять технологический запас для обслуживания;
- маркировать линии, порты и элементы распределения.
Если используется витая пара, особенно важно сохранять геометрию пар при разделке и корректно выполнять оконцевание. Выбранная витая пара должна прокладываться с учетом ограничений производителя и требований проекта. После монтажа кабельная система проходит тестирование, а результаты при необходимости включают в исполнительную документацию. Для сертифицированных решений могут действовать дополнительные требования производителя к компонентам, монтажу и квалификации подрядчика.
Чем СКС отличается от обычной локальной сети

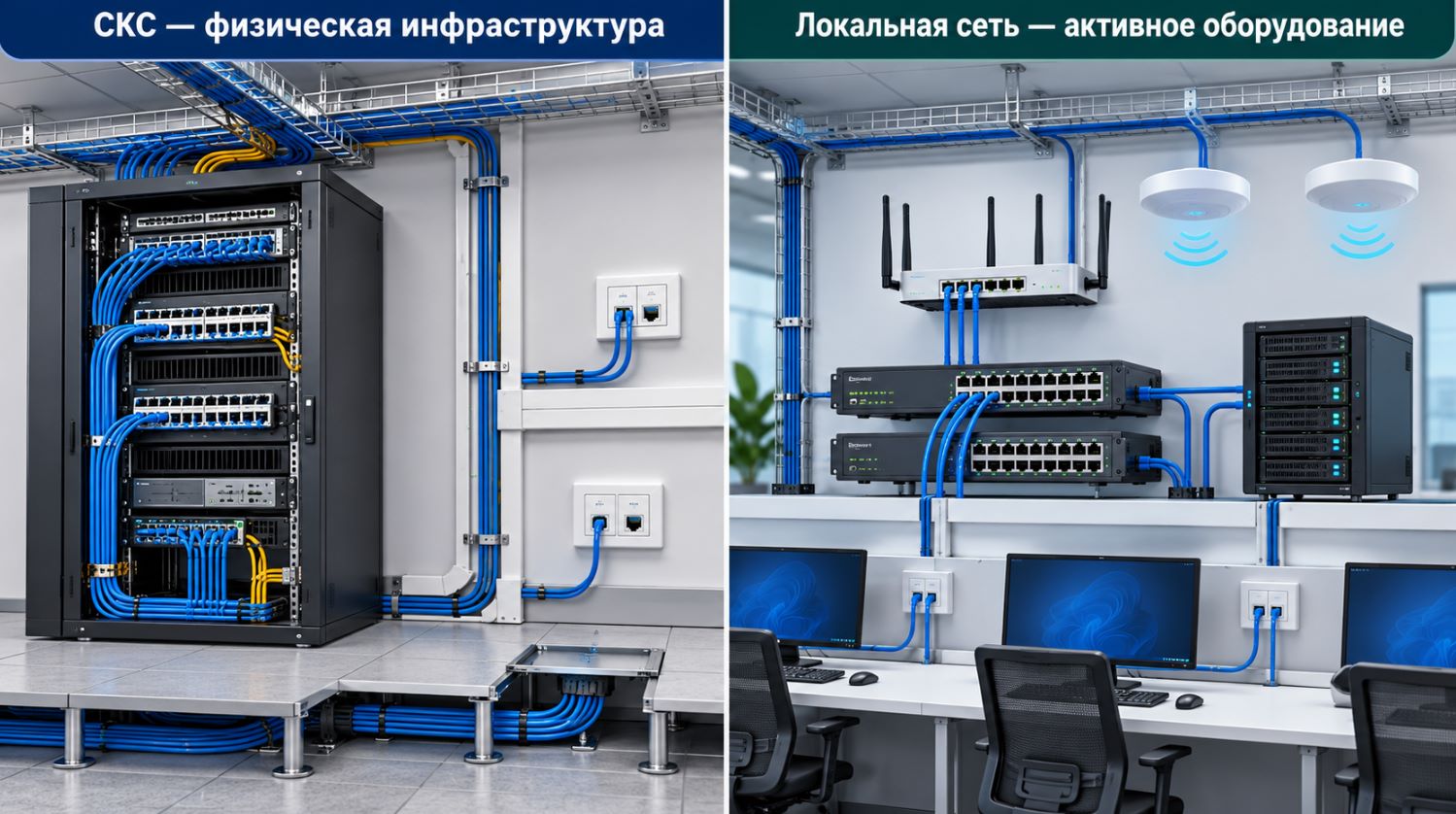

СКС и локальная сеть связаны между собой, но это не одно и то же. Кабельная система относится прежде всего к физической инфраструктуре, а локальная сеть включает активное оборудование, настройки и протоколы, через которые устройства обмениваются данными.
Главные различия
| Критерий | СКС | Локальная сеть |
|---|---|---|
| Назначение | Физическая среда и точки подключения | Передача и обработка сетевого трафика |
| Основные элементы | Кабель, розетки, панели, патч-корды, кроссы | Коммутаторы, маршрутизаторы, точки доступа, серверы |
| Зависимость от протокола | Обычно минимальная при соблюдении характеристик канала | Работает по определенным сетевым протоколам |
| Срок эксплуатации | Часто рассчитана на длительное использование | Активное оборудование обычно обновляется чаще |
Например, проложенная витая пара, розетки и коммутационные панели могут оставаться на месте при замене коммутаторов. Поэтому грамотно построенная кабельная система СКС дает физическую основу, поверх которой можно модернизировать локальную сеть без полной замены кабельной инфраструктуры.
Какие преимущества дает внедрение СКС
Основное преимущество СКС - упорядоченность инфраструктуры. Кабельная система проектируется как единое целое, поэтому ее проще развивать, обслуживать и документировать, чем набор разрозненных линий, появлявшихся по мере необходимости.
Практические преимущества
- Гибкость. Рабочие места можно переносить и переподключать через существующие порты.
- Масштабируемость. СКС позволяет заранее предусмотреть резерв линий и место в шкафах.
- Универсальность. Одна инфраструктура подходит для передачи данных, голоса и видео.
- Надежность. Стандартизированная структура упрощает диагностику и снижает риск случайных соединений.
- Удобство обслуживания. Маркировка, схема и кабельный журнал ускоряют поиск нужной линии.
Если на объекте применяется качественная витая пара и правильно подобраны остальные компоненты, кабельная система может поддерживать несколько поколений активного оборудования. Это не означает, что СКС никогда не потребует модернизации, но грамотный запас по характеристикам позволяет реже переделывать физическую инфраструктуру при росте требований к сети.
Где применяется СКС и когда ее установка действительно необходима
СКС применяется там, где требуется большое количество надежных и управляемых подключений. Это офисы, бизнес-центры, учебные учреждения, медицинские объекты, гостиницы, торговые комплексы, производственные здания, склады, серверные и ЦОД. На таких объектах кабельная система становится базовой частью инженерной инфраструктуры.
Когда СКС особенно оправдана
Структурированный подход нужен, если на объекте десятки или сотни рабочих мест, несколько этажей, регулярные перестановки сотрудников или разные сервисы должны использовать общую физическую сеть. СКС также целесообразна при строительстве или капитальной реконструкции здания, когда трассы и шкафы можно предусмотреть еще на стадии проекта.
В небольшом помещении с несколькими стационарными устройствами простая кабельная разводка может быть достаточной. Но по мере роста числа подключений отсутствие структуры усложняет обслуживание и расширение. Кабельная система СКС позволяет заранее задать понятную иерархию, разделить горизонтальные и магистральные линии и оставить резерв для развития.
Что учитывать перед внедрением
Перед проектированием определяют количество портов, расположение пользователей, требования к скорости и безопасности, длину трасс и условия эксплуатации. Для рабочих линий часто выбирается витая пара, для межэтажных и межкорпусных соединений - медь или оптоволокно. Итоговая СКС должна соответствовать реальным задачам объекта и предусматривать разумный запас, а не просто максимальное количество кабеля и оборудования.
Заключение
СКС формирует основу, на которой работает современная цифровая инфраструктура здания. Ее задача - не просто соединить отдельные устройства, а создать понятную и управляемую среду для передачи данных, телефонии, систем контроля и других сервисов. Если инфраструктура продумана заранее, организация может проще расширять сеть, переносить рабочие места и подключать новое оборудование без полной переделки кабельных линий.
Особое значение имеют качественное проектирование и правильный монтаж. Еще до начала работ определяются топология и иерархия сети, расположение распределительных узлов, трасс и рабочих точек. Для крупных объектов учитываются серверная, кросс и другие технические помещения. Грамотный монтаж снижает вероятность повреждения линий и помогает сохранить требуемые характеристики канала.
Что важно учитывать при создании СКС
- Стандарты. При проектировании могут учитываться требования TIA и EIA, а также другие применимые нормы.
- Качество линий. На результат влияют затухание, помехоустойчивость и экранирование кабеля.
- Организация соединений. Продуманная кроссировка облегчает подключение и замену компонентов.
- Документирование. Маркировка, схема, чертеж и кабельный журнал позволяют быстрее находить нужные линии.
- Эксплуатация. Удобное администрирование сокращает время на диагностику и обслуживание.
Правильно созданная инфраструктура позволяет объединить разное оборудование: компьютеры, сетевые устройства, IP-телефонию, видеонаблюдение и мультимедиа. При необходимости через общую кабельную среду интегрируются безопасность и автоматизация. При этом активное оборудование может обновляться чаще, чем сама физическая сеть, поэтому качественная основа дает запас для будущей модернизации.
Для долговечной системы важны не только выбранные компоненты, но и профессиональный монтаж. Ошибки при прокладке способны снизить параметры канала даже при использовании качественных материалов. Особенно внимательно следует организовывать слаботочный участок рядом с источниками электромагнитных помех и соблюдать требования к размещению линий и коммутационных элементов.
| Задача | Результат |
|---|---|
| Единая инфраструктура | Понятная система подключения пользователей и устройств |
| Качественное оборудование | Стабильная работа соединений и необходимый запас характеристик |
| Правильный монтаж | Снижение риска ошибок и повреждения кабельных линий |
| Структурированная организация | Простое расширение и модернизация сети |
В итоге СКС имеет смысл рассматривать как долгосрочную инженерную основу объекта. Хорошо спроектированная инфраструктура упрощает подключение каждого абонента, а совместимое оборудование позволяет постепенно развивать сеть по мере появления новых задач. При правильном выборе компонентов и соблюдении технологии оборудование можно заменять или дополнять без радикальной перестройки всей кабельной среды.
