В траншее и земле
Основной способ для подключения зданий, подстанций и наружного освещения. Бронированный кабель укладывается на песчаную подушку с защитой кирпичом и сигнальной лентой. Глубина 0,7–1,2 м по ПУЭ.
Кабельные линии · Санкт-Петербург и ЛО
Прокладка кабеля в СПб под ключ
Прокладываем силовые и слаботочные кабельные линии любым способом: в траншее и земле, воздушным способом на столбах (СИП), в лотках, гофре и кабель-каналах внутри зданий. Работаем с кабелем ВВГнг-LS по ГОСТ, используем бронированные марки для земли, оптические и коаксиальные линии для слаботочки. Полный цикл - от проекта и земляных работ до муфт, испытаний и сдачи линии с техническим отчётом электролаборатории.
В траншееВоздух (СИП)Лотки и гофраМуфтыИспытанияГарантия 5 лет
Выезд инженера и трассировка кабельной линии - бесплатно в пределах СПб и КАД.
Кабельные линии под ключОт траншеи до воздушных ЛЭППроект трассы, земляные работы, песчаная подушка, прокладка кабеля ВВГнг или СИП, монтаж муфт, сигнальная лента, испытания мегомметром, сдача с техническим отчётом. Один подрядчик, фиксированная смета.
от 75 ₽/мпрокладка кабеля от 1,5 мм²
ВВГнг-LS по ГОСТтолько сертифицированный медный кабель
До 35 кВнизковольтные и высоковольтные линии
Гарантия 5 летна все виды кабельных работ
Способы прокладки
Три способа прокладки кабельных линий
Выбор способа прокладки зависит от типа объекта, длины трассы, рельефа и требований к надёжности. В 70% случаев используем прокладку в траншее - это самый экономичный и защищённый способ. Для подключения частных домов и СНТ - воздушные линии СИП. Для промышленности и офисов - лотки и кабель-каналы.
Воздушные линии (СИП)
Прокладка самонесущего изолированного провода по опорам ЛЭП для подключения частных домов, СНТ, дачных посёлков. Анкерные и поддерживающие зажимы, прокалывающие зажимы для ответвлений.
В лотках, трубах и каналах
Открытая прокладка в металлических и проволочных лотках для промышленных объектов, складов и офисов. Кабель-каналы и гофра - для жилых помещений и слаботочных систем.

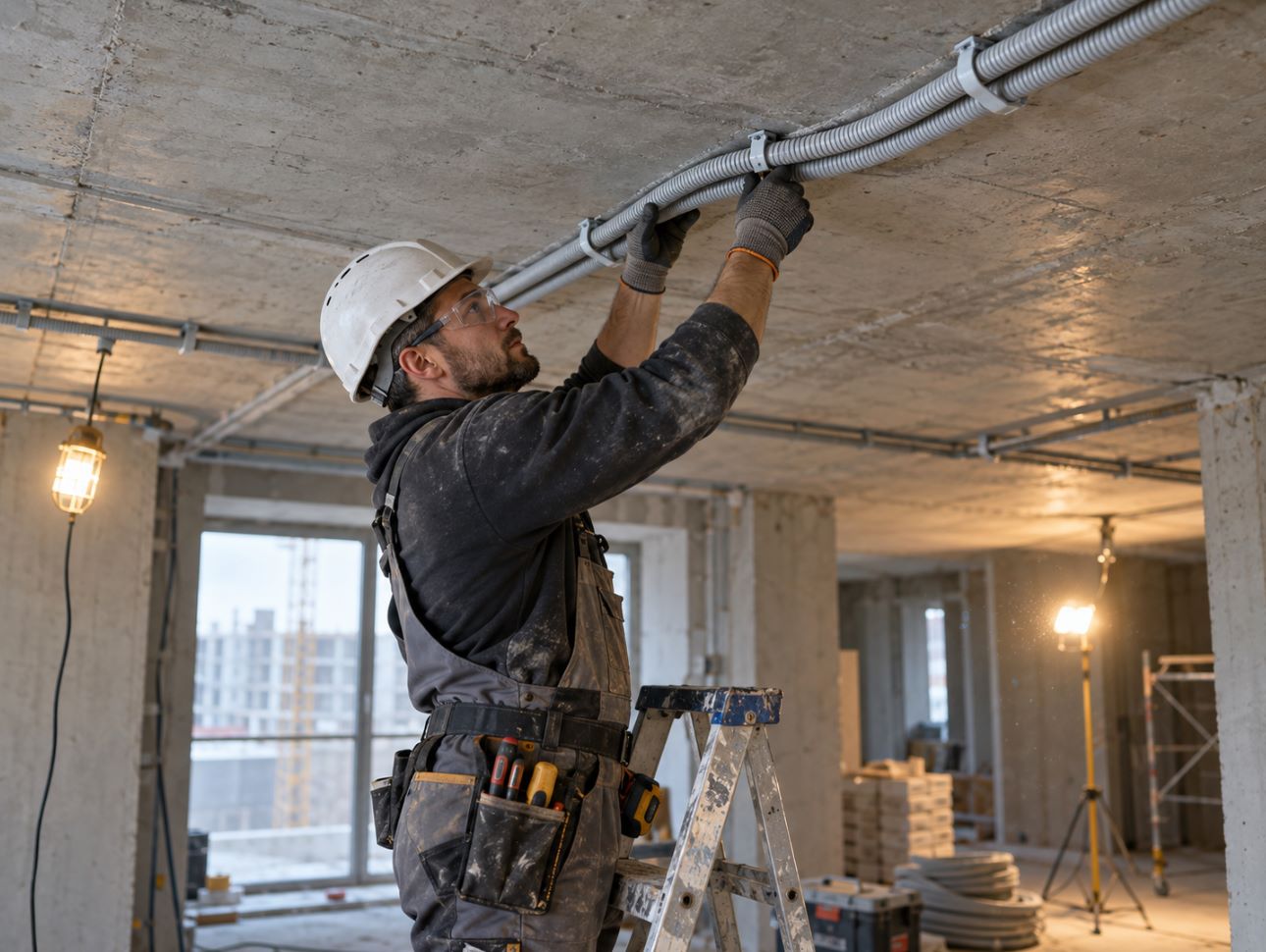

В гофре и штробах
Скрытая прокладка в ПВХ и ПНД гофре по потолку и полу перед стяжкой, вертикальные спуски в штробах. Для квартир, новостроек и офисов с чистовой отделкой.
Траншея и земля

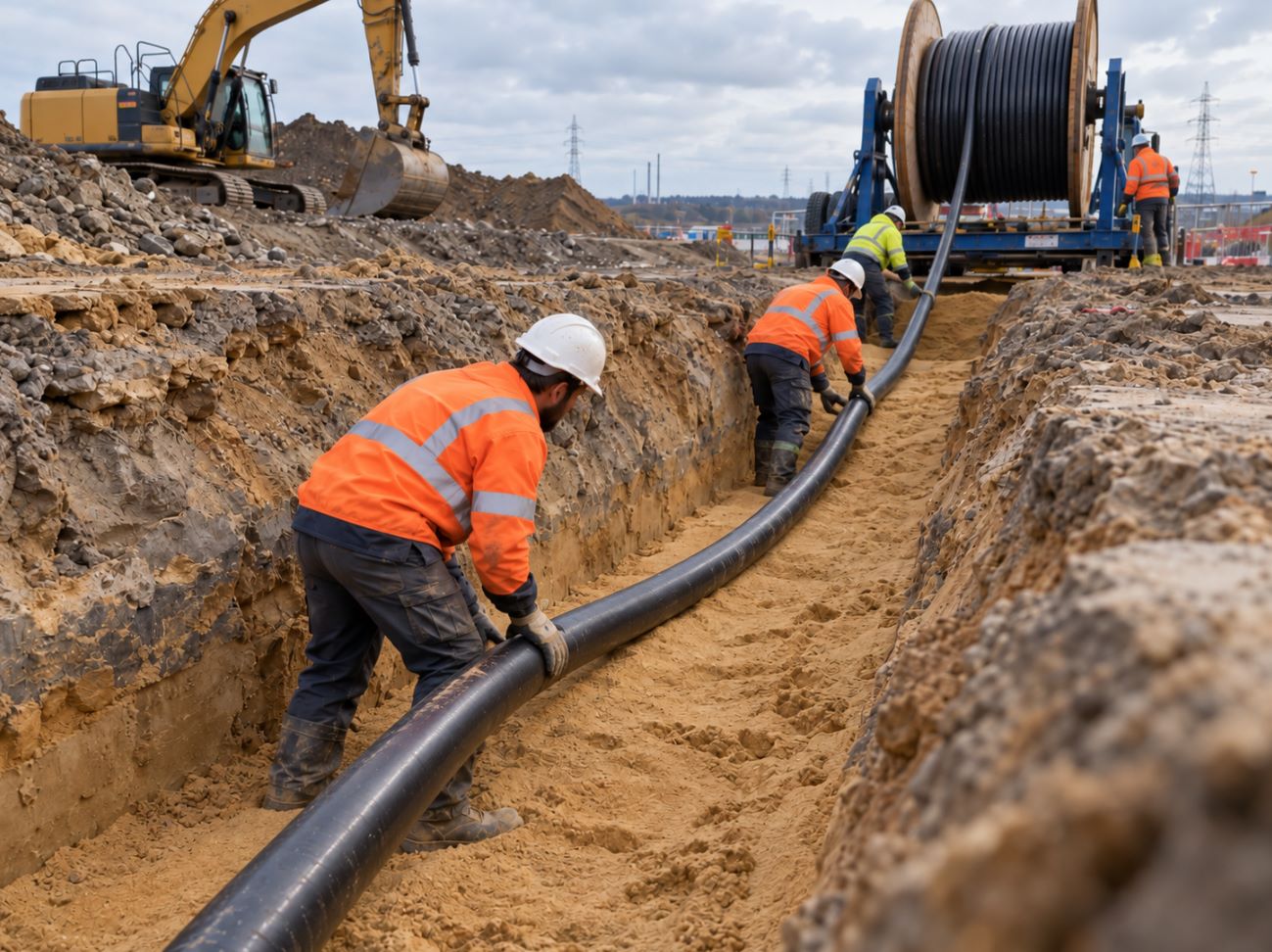

Прокладка кабеля в траншее
Самый экономичный и защищённый способ прокладки силовых линий до 35 кВ. Кабель в земле не подвержен атмосферным воздействиям, электромагнитным помехам и механическим повреждениям. Работаем по ПУЭ и ГОСТ с соблюдением всех норм глубины, расстояний и защиты.
1
Разбивка трассы
Разметка маршрута с учётом подземных коммуникаций, согласование с эксплуатирующими организациями.
2
Земляные работы
Рытьё траншеи механизированным или ручным способом на глубину 0,7–1,2 м в зависимости от напряжения.
3

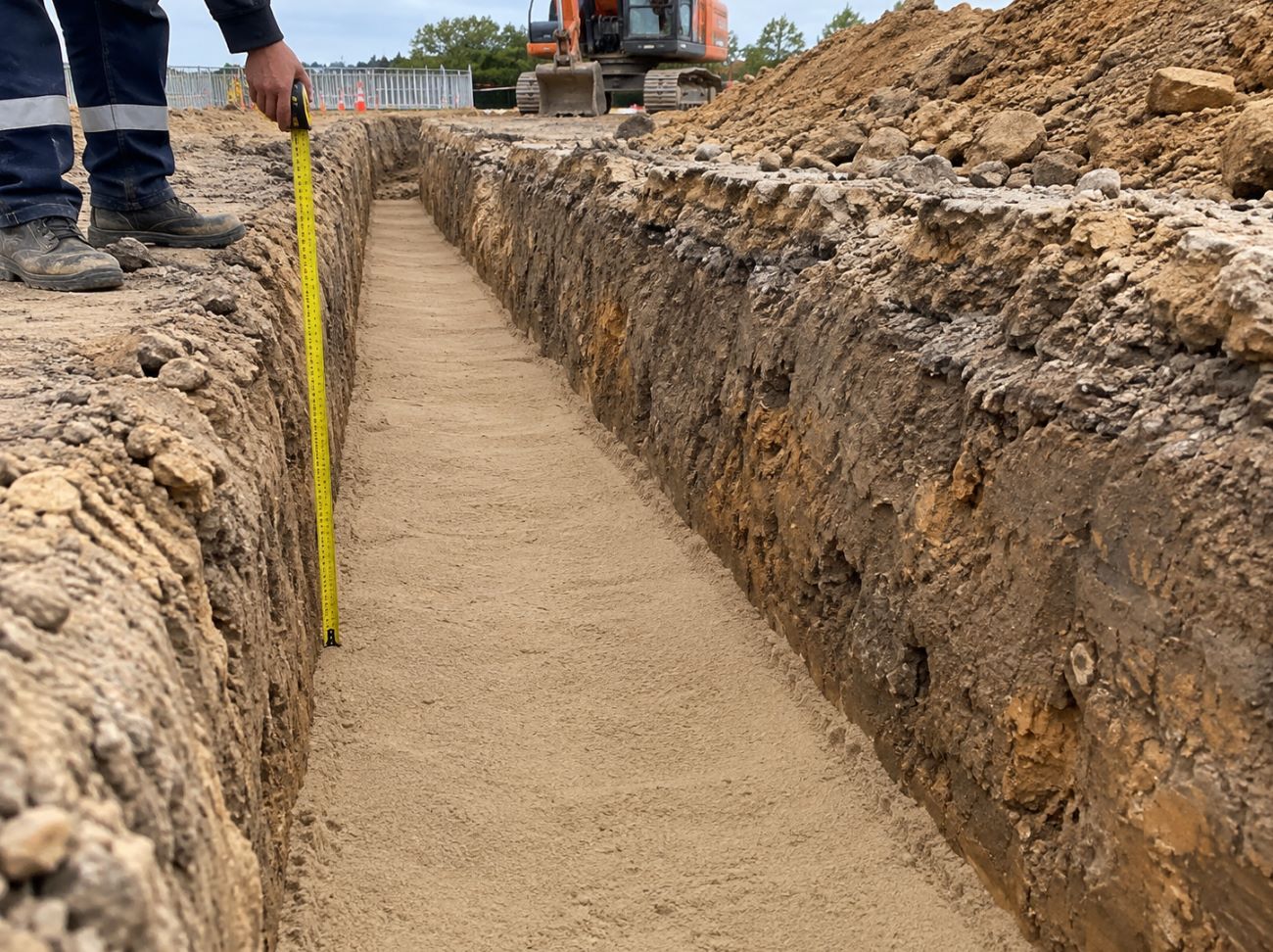

Песчаная подушка
Устройство песчаной постели толщиной 100 мм для снижения механической нагрузки на кабель.
4
Прокладка кабеля
Укладка бронированного кабеля «змейкой» с запасом 1-2% на температурные деформации и осадку грунта.
Технология прокладки в земле
- Песчаная подушка 100 ммОбеспечивает равномерное распределение нагрузки и защищает изоляцию кабеля от камней и твёрдых включений грунта.Укладка «змейкой»Кабель укладывается волнообразными извивами с запасом по длине 1-2%. Это компенсирует температурные деформации и осадку грунта без риска разрыва.Защита кирпичом и ПЗКВ местах возможных механических повреждений (пересечения дорог, проезды техники) кабель защищается красным кирпичом или полимерными защитными плитами ПЗК.Сигнальная лента «Осторожно кабель!»Укладывается на расстоянии 250 мм над кабелем для предупреждения при последующих земляных работах. Исключает случайное повреждение линии экскаватором.

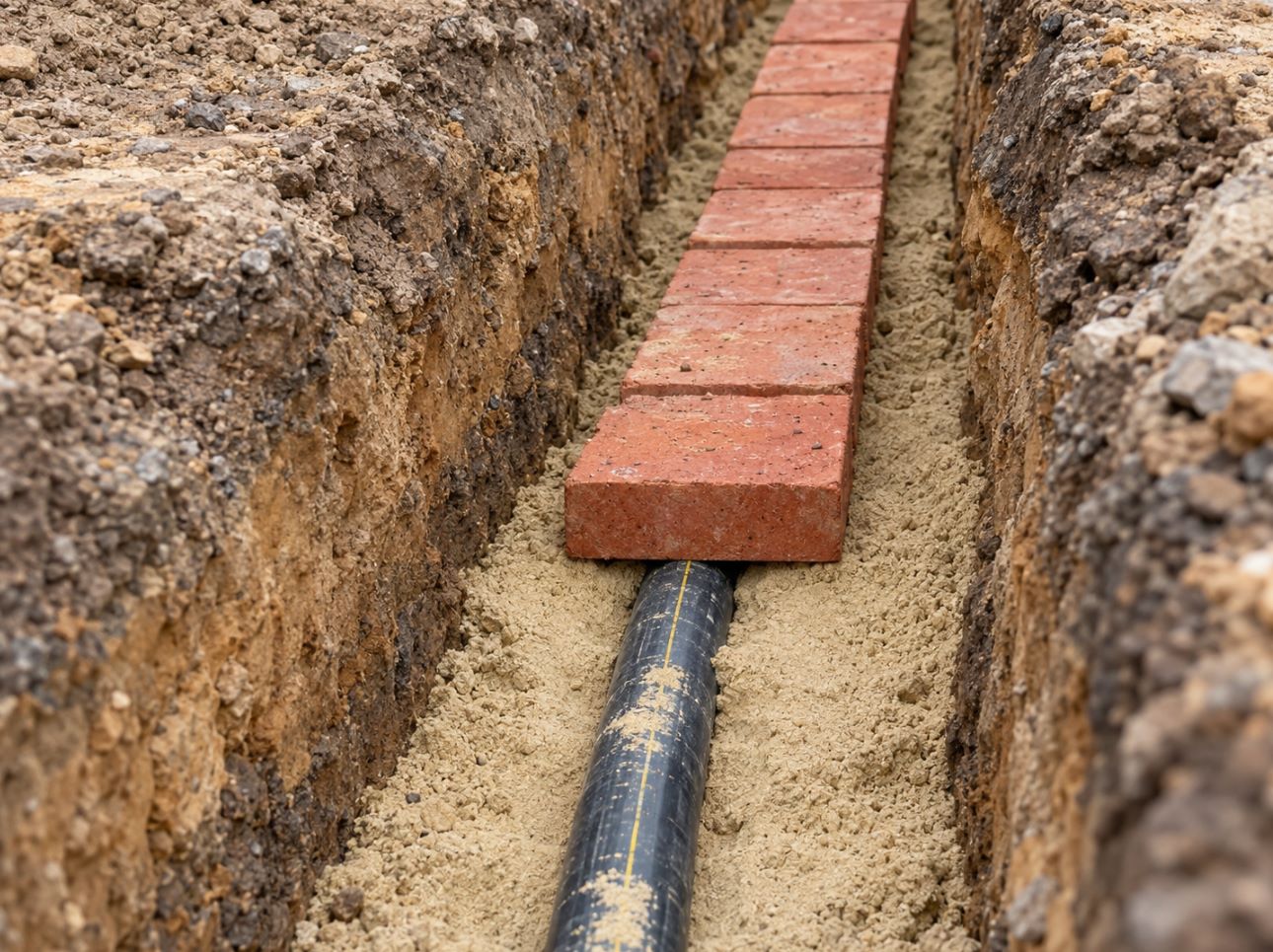

Защита кабельной линии
- Бронированный кабель ВБШвДля прокладки в земле используем бронированные марки с проволочной или стальной ленточной бронёй. Броня защищает от механических повреждений и грызунов.Протяжка в трубахВ местах пересечения дорог, фундаментов и зон повышенного риска кабель протягиваем в асбоцементных, ПНД или стальных трубах с герметизацией вводов.Обратная засыпкаЗасыпка траншеи выполняется мягким грунтом без камней и строительного мусора с послойным уплотнением через каждые 200 мм.

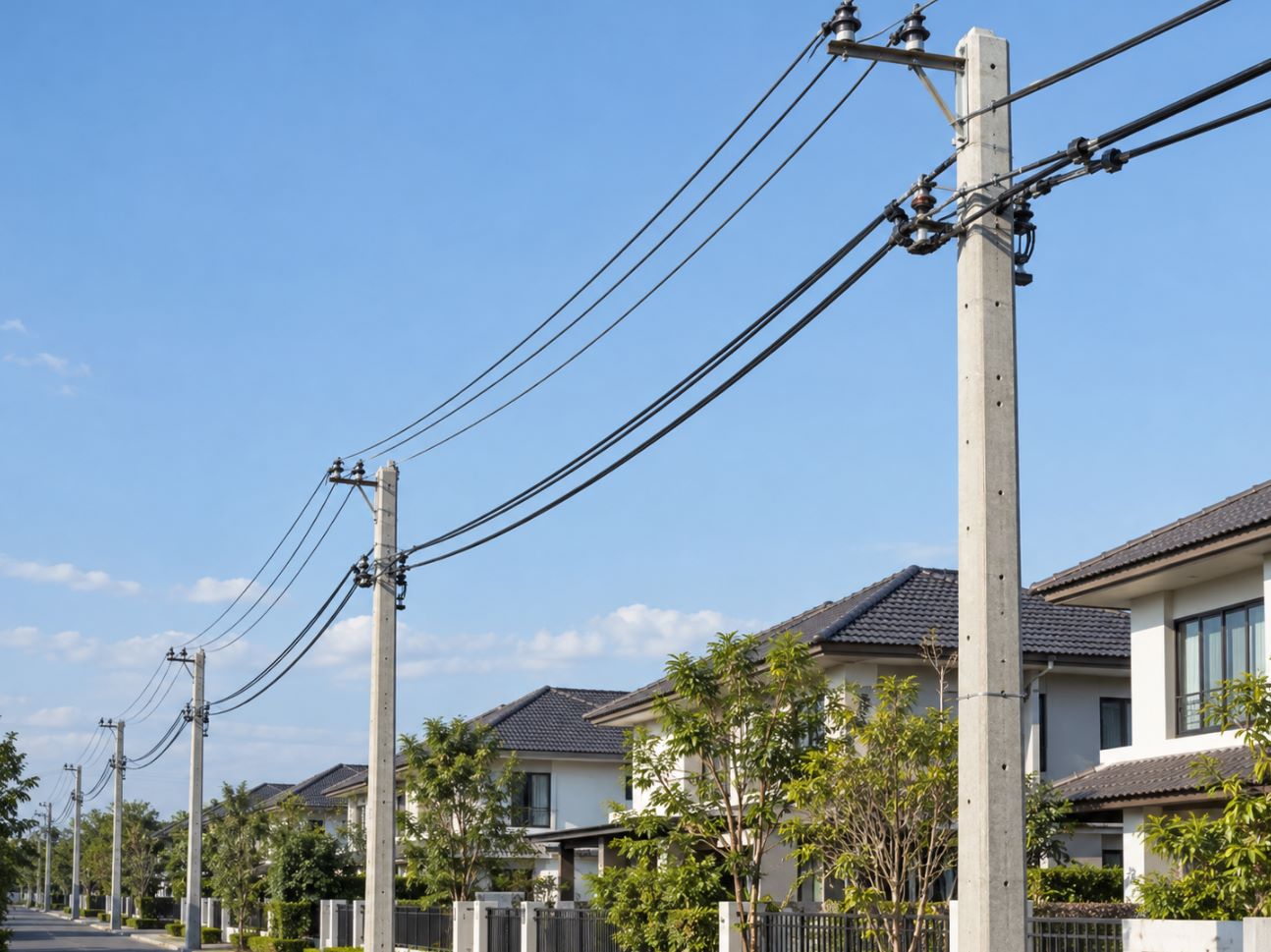

Воздушные линииПрокладка СИП по столбам
Воздушный способ - основной для подключения частных домов, дач и СНТ к электросетям. Используем самонесущий изолированный провод СИП-2, СИП-3 и СИП-4 сечением от 16 до 120 мм². Монтируем анкерные и поддерживающие зажимы, прокалывающие зажимы для ответвлений.
- Кабель СИП всех типовСИП-2 для магистральных линий 0,4 кВ, СИП-3 для высоковольтных линий 6-35 кВ, СИП-4 для вводов в здания. Все марки с изоляцией из светостабилизированного полиэтилена.Линейная арматураАнкерные зажимы для натяжения, поддерживающие зажимы для промежуточных опор, прокалывающие зажимы для ответвлений без снятия изоляции, крюки и кронштейны для крепления.Установка и замена опорУстанавливаем железобетонные и деревянные опоры ЛЭП, заменяем аварийные столбы, наращиваем линии. Работаем с разрешения сетевой организации.Кабеленесущие системы
Лотки, гофра и кабель-каналы
Для промышленных объектов, офисов и коммерческих помещений используем открытую прокладку в кабеленесущих системах. Это обеспечивает быстрый доступ к кабелю для обслуживания и модернизации, а также позволяет прокладывать линии без штробления стен.

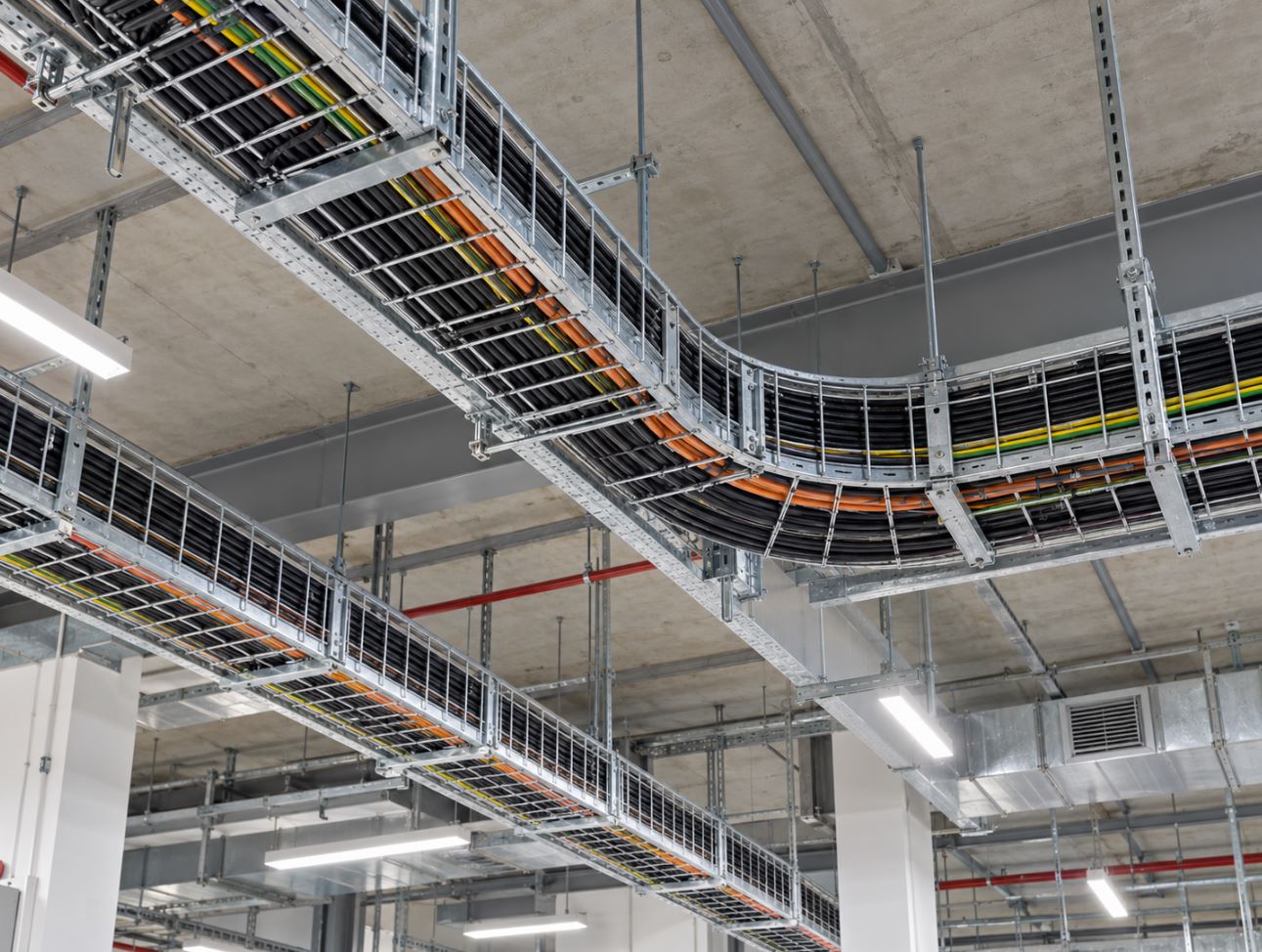

Металлические лотки
- Листовые и проволочные лоткиЛистовые лотки шириной 50-600 мм для силовых линий, проволочные - для слаботочки и СКС. Крепление на шпильках, консолях и кронштейнах к потолку или стене.Перфорированные и глухиеПерфорированные лотки для естественного охлаждения кабеля, глухие с крышками - для защиты от пыли и механических повреждений в промышленных цехах.Повороты и разветвленияМонтаж углов, тройников, крестовин и редукций для изменения направления трассы. Разделение силовых и слаботочных линий перегородками.

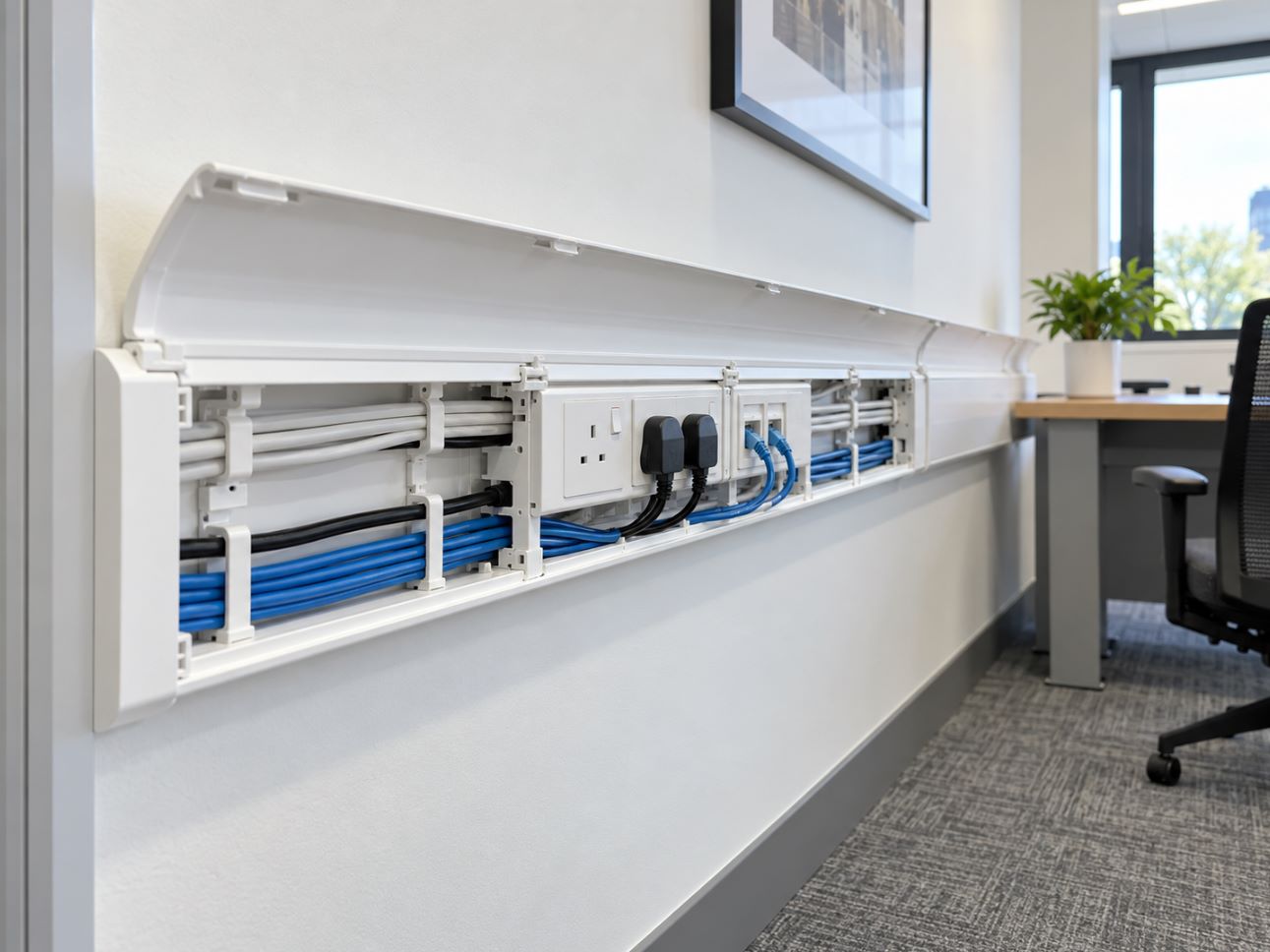

Гофра и кабель-каналы
- ПВХ и ПНД гофраГибкая гофрированная труба диаметром 16-50 мм для скрытой прокладки в штробах, под стяжкой и за подвесными потолками. Защита кабеля и возможность замены без разрушения стен.ПВХ кабель-каналыПластиковые короба размерами от 12×12 до 100×60 мм для открытой прокладки в офисах и технических помещениях. Снимающиеся крышки для доступа к кабелю.МеталлорукавГибкий металлический рукав для защиты кабеля в зонах риска механических повреждений, подключения электродвигателей и промышленного оборудования.

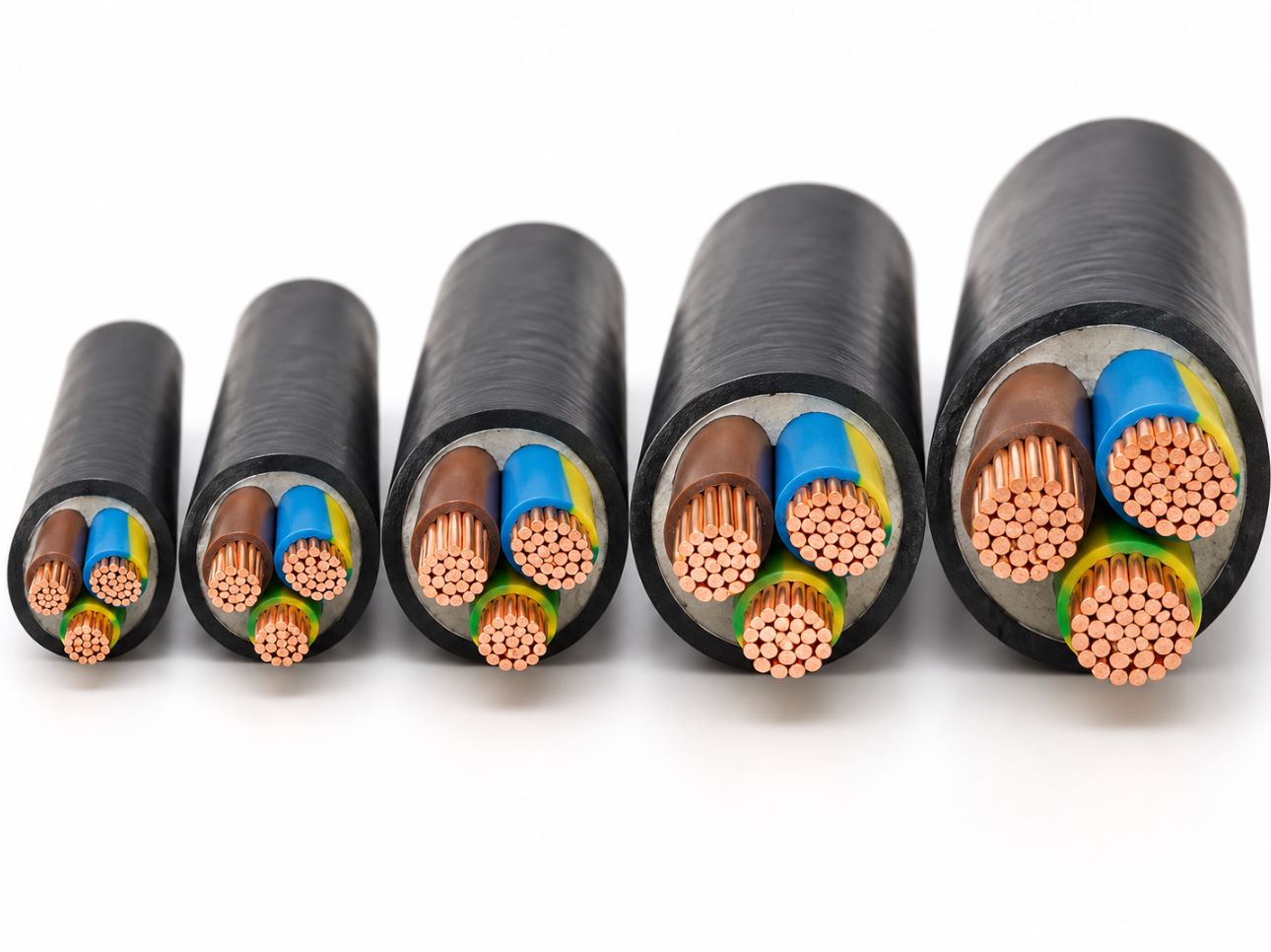

Типы кабеляС какими кабелями работаем
Работаем со всеми типами силовых и слаботочных кабелей - от бытовых ВВГнг до высоковольтных из сшитого полиэтилена. Подбираем марку и сечение под конкретную задачу с учётом токовых нагрузок, способа прокладки и условий эксплуатации.
- Силовые медные кабелиВВГнг-LS и ВВГнг-FRLS для жилых помещений, NYM для скрытой проводки, бронированный ВБШв для прокладки в земле. Сечения от 1,5 до 240 мм², 3-х и 5-ти жильные.Алюминиевые силовыеАВВГ, АВБШв и АСБ для магистральных линий высокого напряжения. Для жилых помещений алюминий не применяется по требованиям ПУЭ с 2003 года.Высоковольтные до 35 кВКабели из сшитого полиэтилена (СПЭ) марок ПвВ, ПвПу, АПвПу для подстанций и промышленных объектов. Монтаж с соблюдением технологии муфт и испытаний.Слаботочные и оптическиеВитая пара UTP/FTP категорий 5e-7, коаксиальный ТВ-кабель, оптоволоконные линии ВОЛС для интернета и телефонии. Слаботочка отдельно от силовых линий.Самонесущие провода СИПСИП-2 и СИП-4 для воздушных линий 0,4 кВ, СИП-3 для высоковольтных линий 6-35 кВ. Светостабилизированная изоляция, срок службы 40+ лет.Цены
Стоимость прокладки кабеля за 1 метр
Фиксированные цены на прокладку кабеля в Санкт-Петербурге. Стоимость зависит от сечения кабеля, способа прокладки и материала основания. В цену входит работа, крепёж и расходные материалы, кабель оплачивается отдельно по смете.
Прокладка силового кабеля (открытая и в гофре)
Кабель Сечение Способ прокладки Цена за метр 3-х жильный до 2,5 мм² Открытая / гофра от 75 ₽ 3-х жильный до 6 мм² Открытая / гофра от 85 ₽ 3-х жильный до 10 мм² Открытая / гофра от 115 ₽ 5-ти жильный до 4 мм² Открытая / гофра от 100 ₽ 5-ти жильный до 10 мм² Открытая / гофра от 155 ₽ 5-ти жильный до 16 мм² Открытая / гофра от 200 ₽ 5-ти жильный до 35 мм² Открытая / гофра от 270 ₽ 5-ти жильный до 50 мм² Открытая / гофра от 370 ₽ 5-ти жильный до 95 мм² Открытая / гофра от 520 ₽ 5-ти жильный до 120 мм² Открытая / гофра от 710 ₽ 5-ти жильный до 240 мм² Открытая / гофра от 1 200 ₽ Прокладка в траншее (земляные работы + укладка)
Вид работ Ед. изм. Цена Разработка грунта вручную м.п. от 1 200 ₽ Разработка грунта механизированная м.п. от 600 ₽ Устройство песчаной подушки м.п. от 300 ₽ Укладка кабеля до 35 мм² в траншею м.п. от 150 ₽ Укладка кабеля 50–95 мм² в траншею м.п. от 200 ₽ Укладка кабеля 120–240 мм² в траншею м.п. от 300 ₽ Защита кабеля кирпичом / ПЗК м.п. от 100 ₽ Монтаж сигнальной ленты м.п. от 20 ₽ Обратная засыпка траншеи м.п. от 400 ₽ Монтаж соединительной муфты шт. от 8 500 ₽ Воздушные линии (СИП) и кабеленесущие системы
Вид работ Ед. изм. Цена Прокладка СИП по столбам м.п. от 70 ₽ Монтаж лотка металлического до 200 мм м.п. от 370 ₽ Монтаж лотка металлического до 400 мм м.п. от 470 ₽ Монтаж лотка металлического до 600 мм м.п. от 570 ₽ Монтаж кабель-канала до 25×16 мм м.п. от 150 ₽ Монтаж кабель-канала до 60×40 мм м.п. от 240 ₽ Монтаж гофры ПВХ / ПНД до 20 мм м.п. от 35 ₽ Монтаж гофры ПВХ / ПНД до 50 мм м.п. от 55 ₽ Монтаж металлорукава до 32 мм м.п. от 60 ₽ Цены указаны без учёта стоимости самого кабеля и материалов. Точная смета составляется после выезда инженера и трассировки линии. Стоимость кабеля рассчитывается отдельно по актуальным ценам поставщиков.

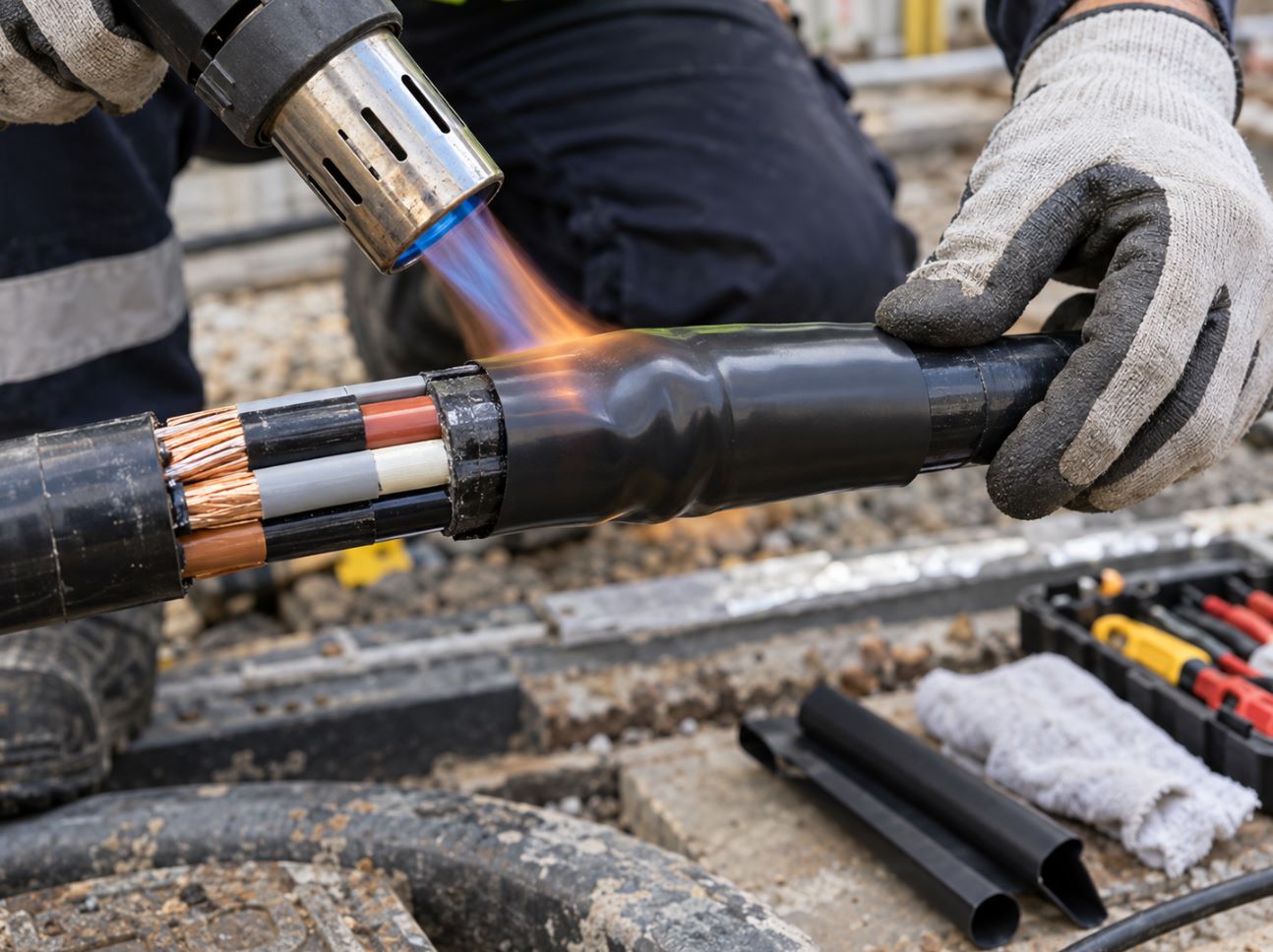

Муфты и соединенияМонтаж кабельных муфт
Муфты - самое уязвимое место любой кабельной линии. От качества их монтажа зависит надёжность всей системы. Монтируем концевые и соединительные термоусаживаемые муфты для кабелей всех напряжений - от 0,4 до 35 кВ. Работу выполняют аттестованные специалисты с допуском к высоковольтным работам.
- Концевые муфтыДля оконцевания кабеля при подключении к оборудованию, щитам и трансформаторам. Внутренней и наружной установки, с изоляцией до 35 кВ.Соединительные муфтыДля соединения кабелей при длине трассы более длины строительной длины барабана (обычно 200-500 м). Восстановление экрана и брони, герметизация соединения.Термоусаживаемая технологияИспользуем термоусаживаемые трубки и манжеты с внутренним подклеивающим слоем. Обеспечивают герметичность и долговечность соединения на весь срок службы кабеля.Оборудование для монтажа

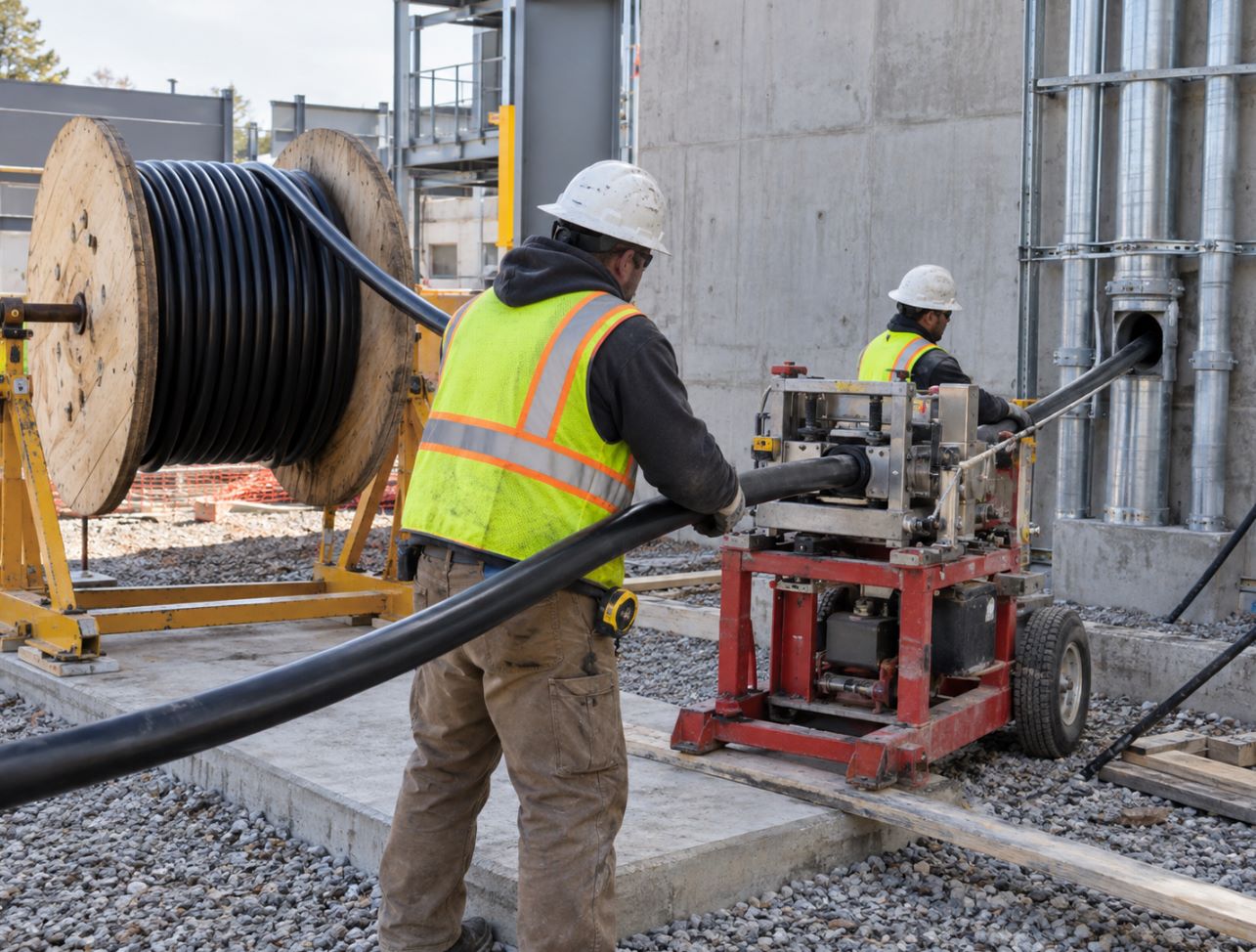

Размотка кабеля и механизация
Для прокладки кабелей большого сечения и длины используем механизированные средства: кабельные домкраты, раскаточные ролики, механические лебёдки и кабельные транспортеры. Это снижает риск повреждения изоляции и сокращает сроки работ.
- Кабельные барабаны и домкратыУстановка кабельного барабана на раскаточные домкраты с подшипниковыми опорами. Плавная размотка без перекручивания и повреждения кабеля.Механические лебёдкиПротяжка кабеля в трубах, блоках и траншеях с использованием лебёдки с регулируемым тяговым усилием. Контроль усилия исключает повреждение кабеля.Раскаточные роликиПрямые, угловые и кабельные ролики для защиты оболочки кабеля от трения о грунт и стенки траншеи при протяжке.

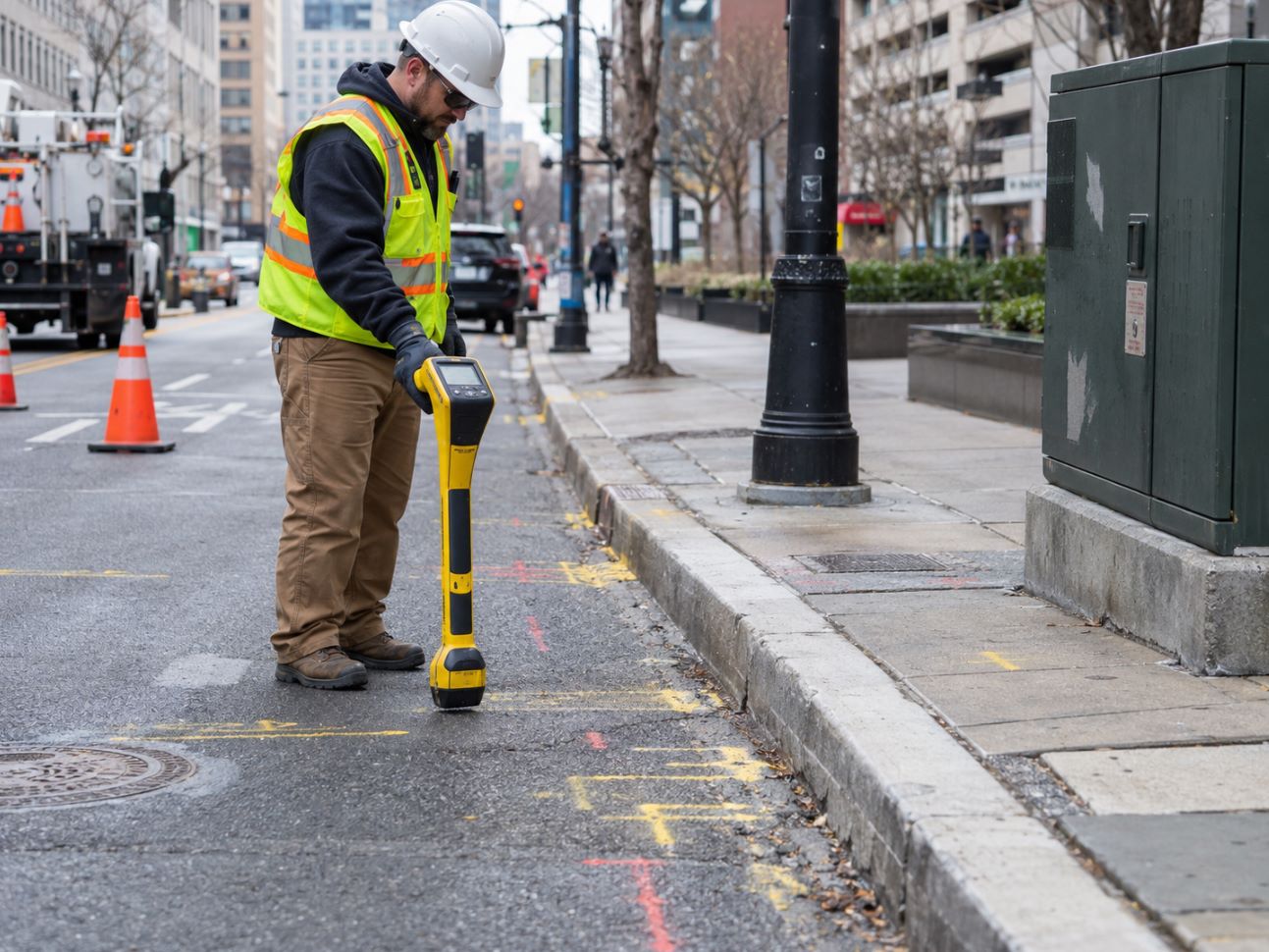

Поиск и трассировкаТрассоискатель и поиск линий
Перед началом земляных работ обязательно проводим трассировку существующих подземных коммуникаций. Используем профессиональные трассоискатели с генераторами для точного определения маршрута, глубины залегания и типа линии.
- Поиск существующих линийОпределяем маршруты силовых кабелей, газопроводов, водопроводов и линий связи до начала земляных работ. Исключаем повреждение чужих коммуникаций.Определение глубины залеганияИзмеряем точную глубину залегания кабеля и других коммуникаций для планирования безопасного проведения работ.Поиск места поврежденияЛокализуем место обрыва, короткого замыкания или повреждения изоляции с точностью до 1 метра. Ремонт повреждённого участка без замены всей линии.Испытания после прокладки
Проверка и испытания линии
После завершения прокладки проводим полный комплекс приёмо-сдаточных испытаний с составлением технического отчёта электролаборатории. Без протоколов испытаний линия не может быть сдана в эксплуатацию.

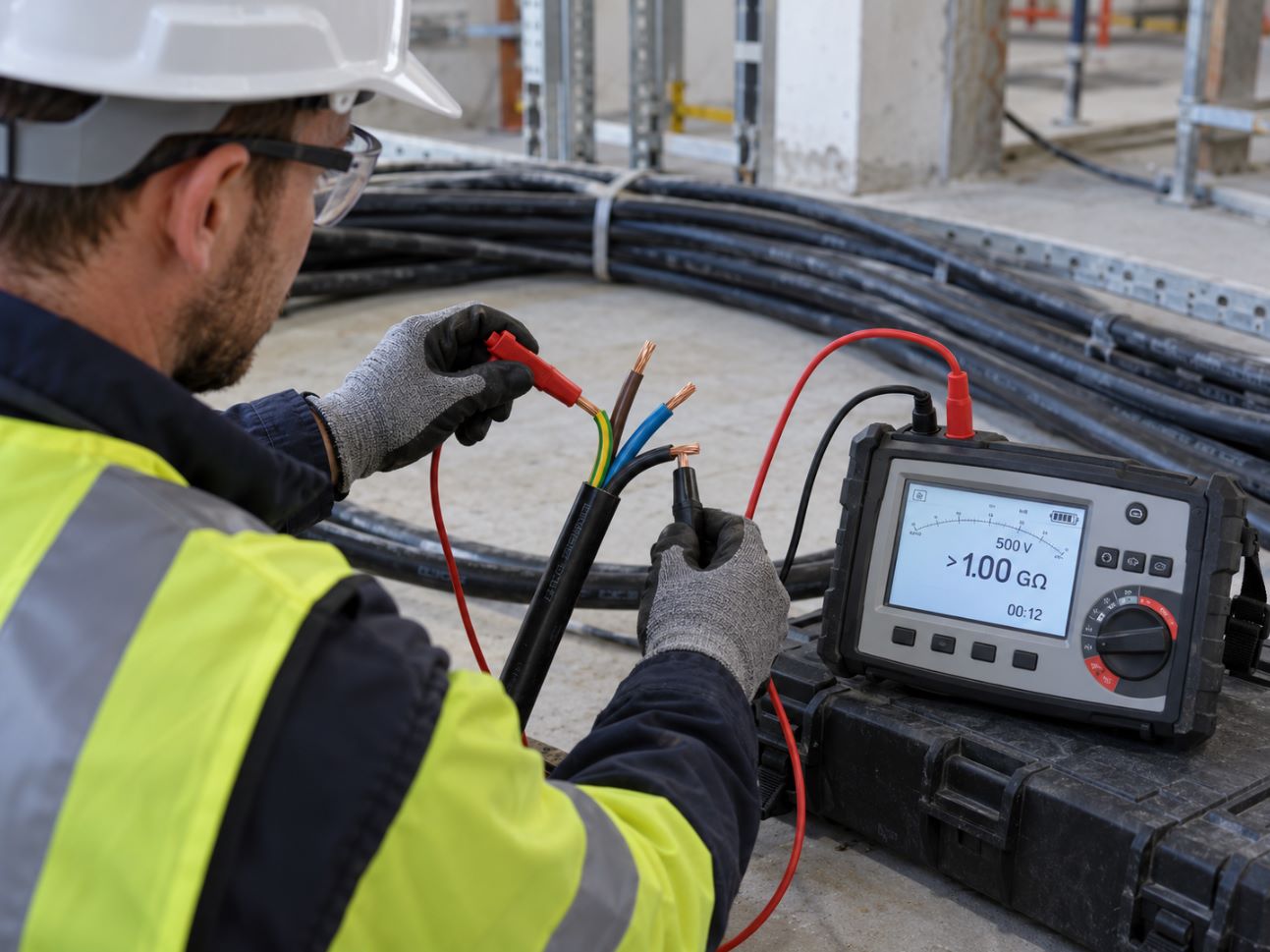

- Замер сопротивления изоляцииПроверка мегаомметром на напряжении 500-2500 В. Контроль состояния изоляции после прокладки и монтажа муфт. Норма - не менее 0,5 МОм для низковольтных линий.Прозвонка жил и фазировкаПроверка целостности всех жил кабеля и правильности фазировки. Исключаем обрывы и перепутанные фазы при подключении.Испытание повышенным напряжениемДля высоковольтных кабелей 6-35 кВ - испытание постоянным или переменным напряжением для проверки качества монтажа и изоляции.Технический отчётСоставляем официальный протокол испытаний с печатью электролаборатории. Документ имеет юридическую силу для сетевых организаций и Ростехнадзора.
Нормы и правилаМинимальные расстояния при прокладке кабеля
Согласно ПУЭ и СНиП, кабельная линия должна прокладываться на безопасном расстоянии от других коммуникаций и сооружений. Соблюдение этих норм обеспечивает долговечность линии и безопасность эксплуатации.
Объект / коммуникация Минимальное расстояние Фундаменты зданий и сооружений 0,6 м Водопровод и газопровод низкого давления 1,0 м Газопровод высокого давления и теплопровод 2,0 м Кабели связи и другие кабельные линии 0,5 м Опоры ВЛ до 1 кВ 1,0 м Автомобильные дороги 1,0 м Железные дороги 10,75 м Деревья и кустарники 2,0 м Глубина прокладки в населённых пунктах 0,7–1,0 м Глубина под дорогами и проездами 1,0–1,2 м Глубина под пашней 1,0 м Расстояние между кабелями в одной траншее 0,1–0,5 м Соблюдение норм обязательно
При пересечении с другими коммуникациями или невозможности соблюдения расстояний применяются дополнительные меры защиты: прокладка в трубах, устройство защитных стенок, увеличение глубины заложения. Все отступления от норм согласовываются с эксплуатирующими организациями и фиксируются в проекте.
Этапы работПолный цикл прокладки кабельной линии
От проектирования трассы до сдачи линии с техническим отчётом - все этапы в одном контуре ответственности. Контроль на каждом этапе обеспечивает надёжность линии и соответствие ПУЭ.
1Обследование трассы и проектирование
Выезд инженера на объект, трассировка существующих коммуникаций, выбор оптимального маршрута. Разработка проекта кабельной линии с учётом норм и требований заказчика.
2Согласования и разрешения
Получение ордеров на земляные работы, согласование с эксплуатирующими организациями (газ, вода, связь). Оформление всех необходимых документов без участия заказчика.
3Земляные и подготовительные работы
Разметка трассы, рытьё траншеи, устройство песчаной подушки. Подготовка маршрута для прокладки кабеля с соблюдением норм глубины и ширины.
4Прокладка кабеля и монтаж муфт
Размотка кабеля с барабана, укладка в траншею «змейкой», монтаж соединительных и концевых муфт. Протяжка кабеля в трубах в местах пересечений.
5Защита и обратная засыпка
Защита кабеля кирпичом или плитами ПЗК, монтаж сигнальной ленты, обратная засыпка траншеи с послойным уплотнением грунта.
6Испытания и сдача линии
Замер сопротивления изоляции, прозвонка жил, испытание повышенным напряжением. Составление технического отчёта электролаборатории и передача исполнительной документации.
НавигацияСмежные услуги по электрике
Прокладка кабеля - базовая услуга, которая дополняется другими электромонтажными работами. Переходите в нужный раздел для детального изучения.
FAQЧастые вопросы о прокладке кабеля
Сколько стоит прокладка 1 метра кабеля?
Цена зависит от сечения и способа прокладки. Прокладка силового кабеля до 2,5 мм² - от 75 ₽/м, до 10 мм² - от 115 ₽/м, до 95 мм² - от 520 ₽/м. Прокладка в траншее с земляными работами - от 350 ₽/м с учётом песчаной подушки, защиты и засыпки. Точную смету составляем после выезда инженера.На какую глубину прокладывается кабель в земле?
Согласно ПУЭ, минимальная глубина прокладки: 0,7 м - в обычных условиях, 1,0 м - под пашней и в местах проезда техники, 1,0–1,2 м - под автомобильными дорогами. В местах пересечений с другими коммуникациями глубина может быть увеличена, либо кабель прокладывается в защитных трубах.Нужны ли разрешения на прокладку кабеля в земле?
Да, для земляных работ требуется ордер от администрации района и согласование с владельцами подземных коммуникаций (газ, вода, связь, теплосети). Мы берём все согласования на себя и оформляем документы без участия заказчика.Какой кабель использовать для прокладки в земле?
Для прокладки в земле рекомендуем бронированный кабель ВБШв с медными или алюминиевыми жилами. Броня из стальных лент защищает от механических повреждений и грызунов. Альтернатива - прокладка обычного кабеля ВВГнг в двустенных гофрированных или ПНД трубах.Что такое сигнальная лента и нужна ли она?
Сигнальная лента «Осторожно кабель!» красного или жёлтого цвета укладывается на расстоянии 250 мм над кабелем. Она предупреждает о наличии кабельной линии при последующих земляных работах и исключает случайное повреждение экскаватором. Обязательна по ПУЭ для всех подземных линий.Можно ли проложить кабель под дорогой без её вскрытия?
Да, используем метод горизонтально-направленного бурения (ГНБ) или прокола. Кабель протягивается в защитной трубе под дорогой без вскрытия асфальта. Это сохраняет дорожное покрытие и сокращает сроки работ. Стоимость ГНБ - от 1 500 ₽/м.Какие испытания проводятся после прокладки?
Обязательный комплекс: замер сопротивления изоляции мегаомметром (норма не менее 0,5 МОм), прозвонка жил и проверка фазировки, для высоковольтных кабелей 6-35 кВ - испытание повышенным напряжением. По результатам составляется технический отчёт электролаборатории.Что входит в гарантийные обязательства?
Гарантия 5 лет на монтажные работы и установленное оборудование: кабель, муфты, линейную арматуру. В случае неисправности по причине качества монтажа - бесплатно устраняем в течение 24 часов. Гарантийные обязательства фиксируются в договоре и акте приёмки.Можно ли прокладывать силовой и слаботочный кабель в одной траншее?
Да, но с соблюдением расстояния не менее 0,5 м между кабелями. При меньшем расстоянии слаботочный кабель экранируется металлической перегородкой или прокладывается в отдельной трубе. Совместная прокладка без разделения приводит к помехам в слаботочных линиях.Работаете ли вы с высоковольтными кабелями до 35 кВ?
Да, выполняем прокладку кабелей напряжением до 35 кВ из сшитого полиэтилена (СПЭ). Имеем аттестованных специалистов с допуском к высоковольтным работам и оборудование для монтажа термоусаживаемых муфт до 35 кВ. Проводим испытания повышенным напряжением по нормам ПУЭ.Рассчитать стоимостьПолучите смету на прокладку кабеля за 1 рабочий день
Опишите задачу: тип линии (силовая / слаботочная), напряжение, длина трассы, способ прокладки. Подготовим детальную смету с фиксированной стоимостью работ и материалов. Выезд инженера и трассировка линии - бесплатно.
