01
Обследование объекта
Фиксируем рабочие зоны, существующие трассы, точки размещения шкафов, ограничения действующего объекта и требования ИТ-службы.
СКС · Санкт-Петербург и Ленинградская область
Проектирование и монтаж СКС
Создаём структурированные кабельные системы для офисов, производственных объектов, складов и коммерческих зданий. Проектируем архитектуру сети, прокладываем кабельные трассы, организуем рабочие места и кроссовые, выполняем маркировку, тестирование линий и передаём исполнительную документацию.
Cat5e / Cat6 / Cat6AРабочие местаКроссы и шкафыPoEМаркировкаТестирование
Для предварительного расчёта достаточно планов помещений, количества рабочих мест и требований к скорости сети.
Структурированная кабельная системаОт кабельной трассы до паспорта каждого портаУвязываем рабочие места, коммутационные шкафы, категории кабеля, PoE-нагрузки, маркировку и результаты тестирования.
Проект + монтажработаем по проекту заказчика или разрабатываем решение
Каждая линия маркируетсяпонятная эксплуатация и обслуживание сети
Тестирование линийпроверка параметров после окончания монтажа
Исполнительная документациясхемы, ведомости, протоколы и паспорт СКС
Состав работ
Что входит в монтаж структурированной кабельной системы
СКС - это не просто прокладка витой пары. Работоспособность сети зависит от архитектуры, трасс, коммутации, качества оконцевания, маркировки и итоговой проверки каждой линии.
02
Проектирование СКС
Определяем топологию, количество портов, категории линий, кроссовые, кабельные трассы, резерв и требования к дальнейшему масштабированию.
03

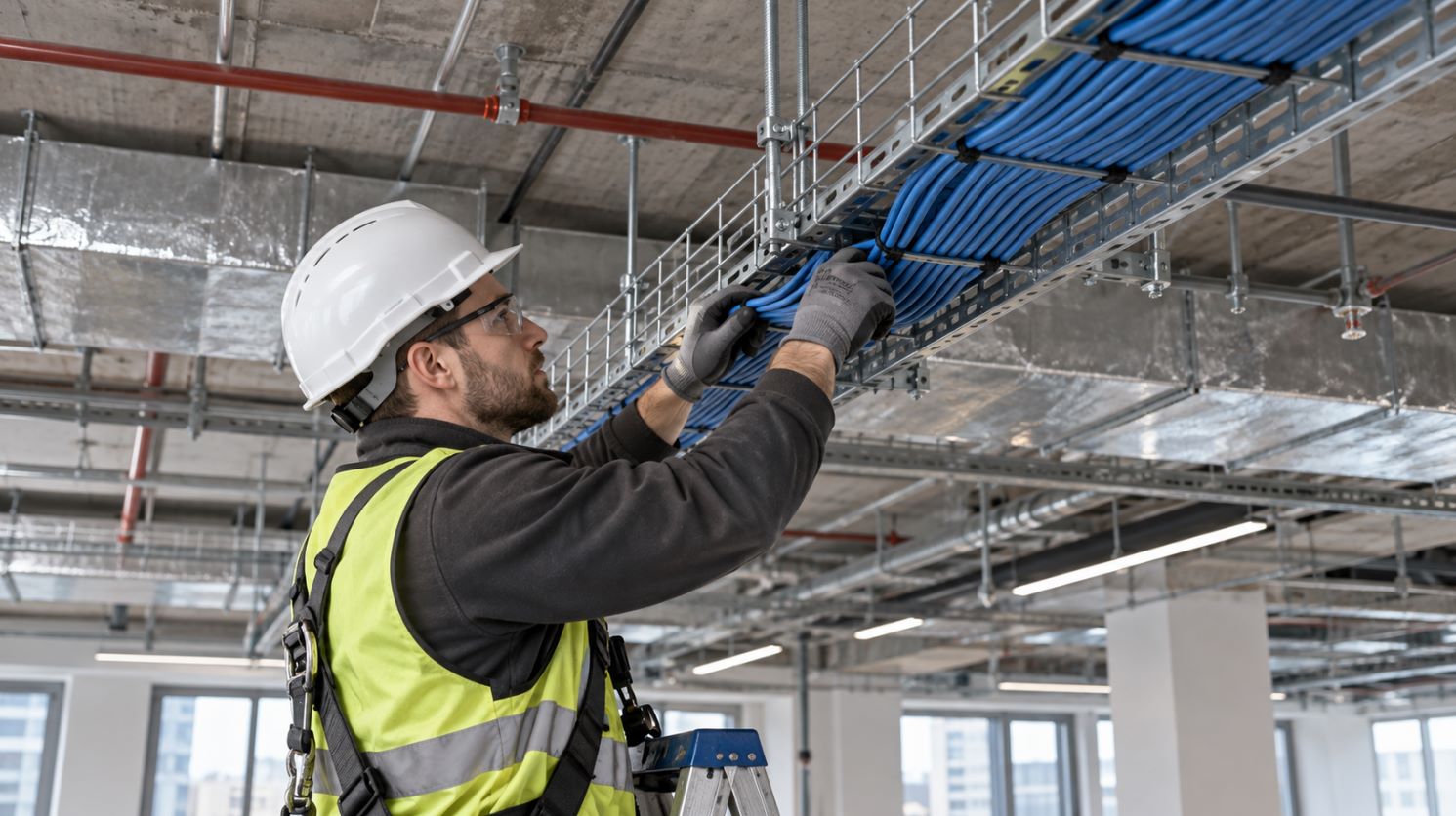

Монтаж кабельных трасс
Прокладываем лотки, кабель-каналы и другие предусмотренные проектом трассы с учётом смежных инженерных систем.
04
Прокладка кабеля
Монтируем горизонтальные и магистральные линии, контролируем радиусы изгиба, разделение трасс и сохранность кабеля.
05
Рабочие места
Устанавливаем информационные розетки и модули RJ45, организуем точки подключения компьютеров, IP-телефонии, Wi‑Fi и другого сетевого оборудования.
06
Кроссы и шкафы
Монтируем патч-панели, кабельные организаторы и телекоммуникационные шкафы, выполняем оконцевание и коммутацию линий.
07

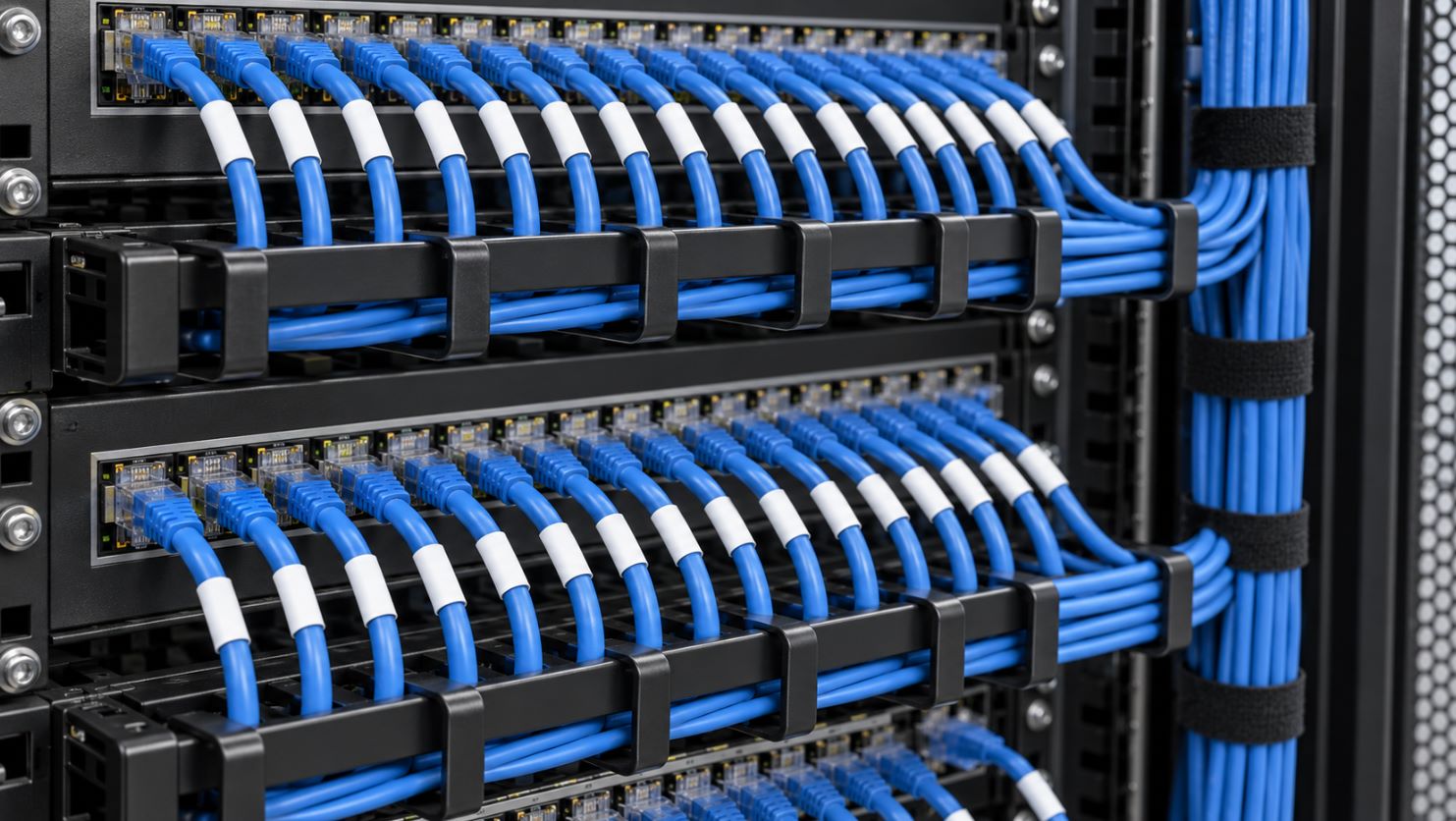

Маркировка
Маркируем кабели, розетки, порты патч-панелей и шкафы по единой логике, чтобы сеть было удобно эксплуатировать и модернизировать.
08
Тестирование
Проверяем смонтированные линии, фиксируем результаты измерений и выявляем дефекты до передачи СКС в эксплуатацию.
09
Документация
Формируем исполнительные схемы, кабельный журнал, ведомость портов и комплект документов по согласованному составу.
Архитектура сети
СКС объединяет кабельную инфраструктуру здания в единую систему
Структурированная кабельная система обеспечивает физическую среду передачи данных для локальной сети, телефонии, Wi‑Fi, видеонаблюдения, СКУД и других IP-сервисов. Правильно построенная СКС позволяет менять рабочие места и оборудование без переделки всей кабельной инфраструктуры.
- Горизонтальная подсистемаЛинии от кроссовой до информационных розеток и рабочих мест.
- Магистральная подсистемаСвязывает этажные и главные кроссы, здания и телекоммуникационные помещения.
- Кроссовые и телекоммуникационные шкафыТочки концентрации кабелей, коммутации и активного оборудования.
- Система администрированияМаркировка, схемы, портовые ведомости и документы для эксплуатации.
Категории СКС
Cat5e, Cat6 или Cat6A - выбираем под задачу объекта
Категорию определяем не по принципу «чем выше, тем лучше», а исходя из требуемой скорости, PoE-нагрузки, длины и плотности трасс, запаса на развитие и бюджета.
Для базовых офисных сетей
Рациональный вариант там, где требования к пропускной способности и дальнейшему развитию сети остаются умеренными.
- Типовые задачи
- рабочие места
- PoE
- по проекту
- Применение
- офисы / сервис
Для современных коммерческих объектов
Подходит для сетей с повышенными требованиями к производительности и запасу по характеристикам.
- Типовые задачи
- LAN / IP-сервисы
- PoE
- по расчёту
- Применение
- БЦ / склады
Для высокопроизводительной инфраструктуры
Используется там, где требуется повышенная полоса пропускания, плотная сетевая инфраструктура и долгий жизненный цикл кабельной системы.
- Типовые задачи
- 10G-сегменты
- Экранирование
- по проекту
- Применение
- критичные зоны
Конкретную категорию, тип исполнения U/UTP, F/UTP или экранированное решение подбираем по условиям объекта и требованиям проекта.
Монтажная культура
Качество СКС видно в трассах, шкафах и маркировке
Аккуратный монтаж важен не только визуально: он упрощает обслуживание, поиск линий, модернизацию и снижает риск случайных повреждений.

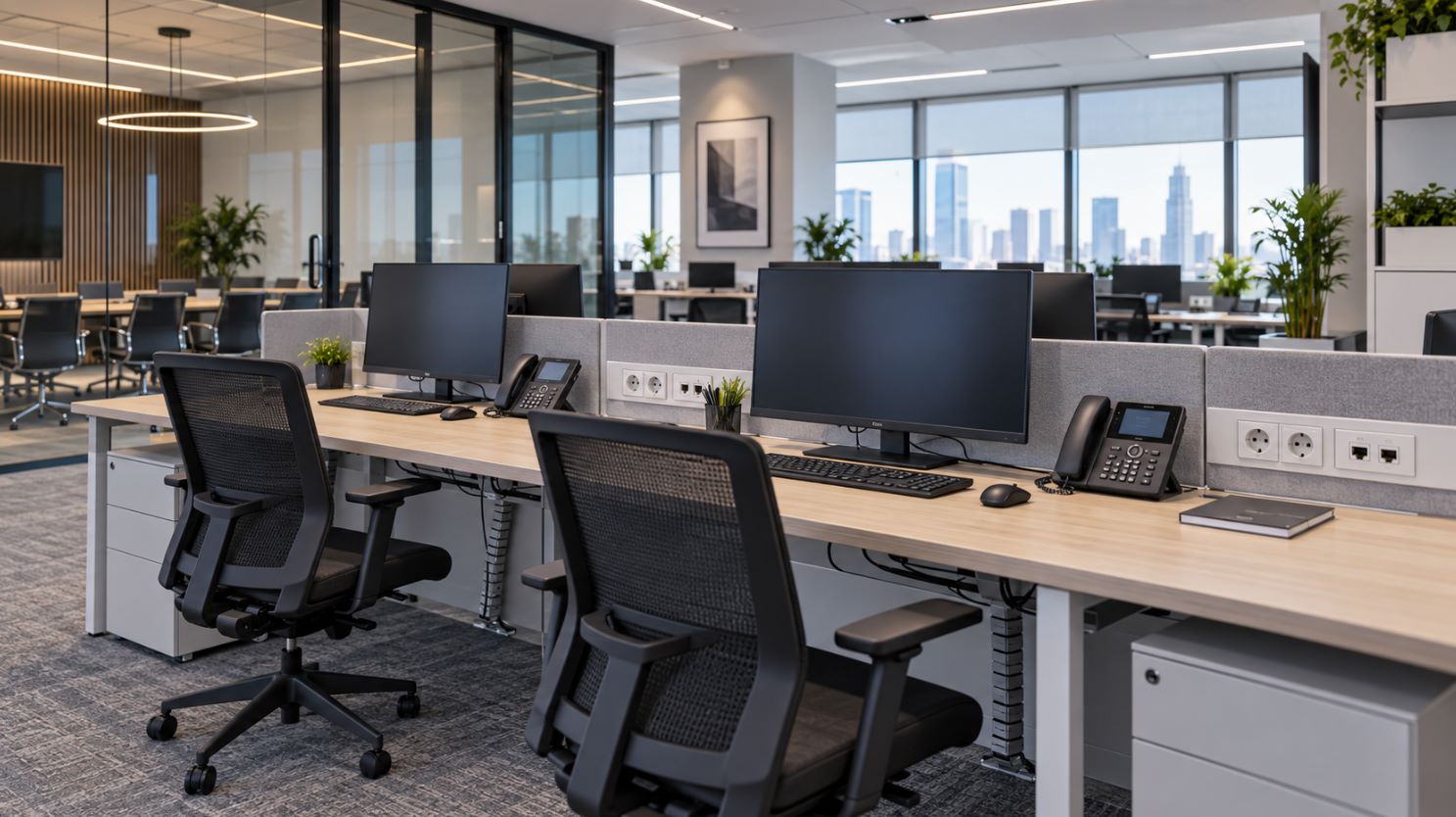

Рабочие места
Розетки и порты проектируем под реальную эксплуатацию
Количество портов определяется не только числом сотрудников. Учитываем IP-телефонию, точки Wi‑Fi, принтеры, переговорные, видеонаблюдение, СКУД, терминалы, технологические зоны и необходимый резерв.
- Единая логика нумерацииПорт на рабочем месте связан с портом патч-панели и отражён в документации.
- Резерв для развитияЗакладываем дополнительную ёмкость там, где ожидается изменение планировки или состава оборудования.
- PoE-устройстваПри проектировании учитываем точки доступа, IP-камеры и другое оборудование с питанием по Ethernet.

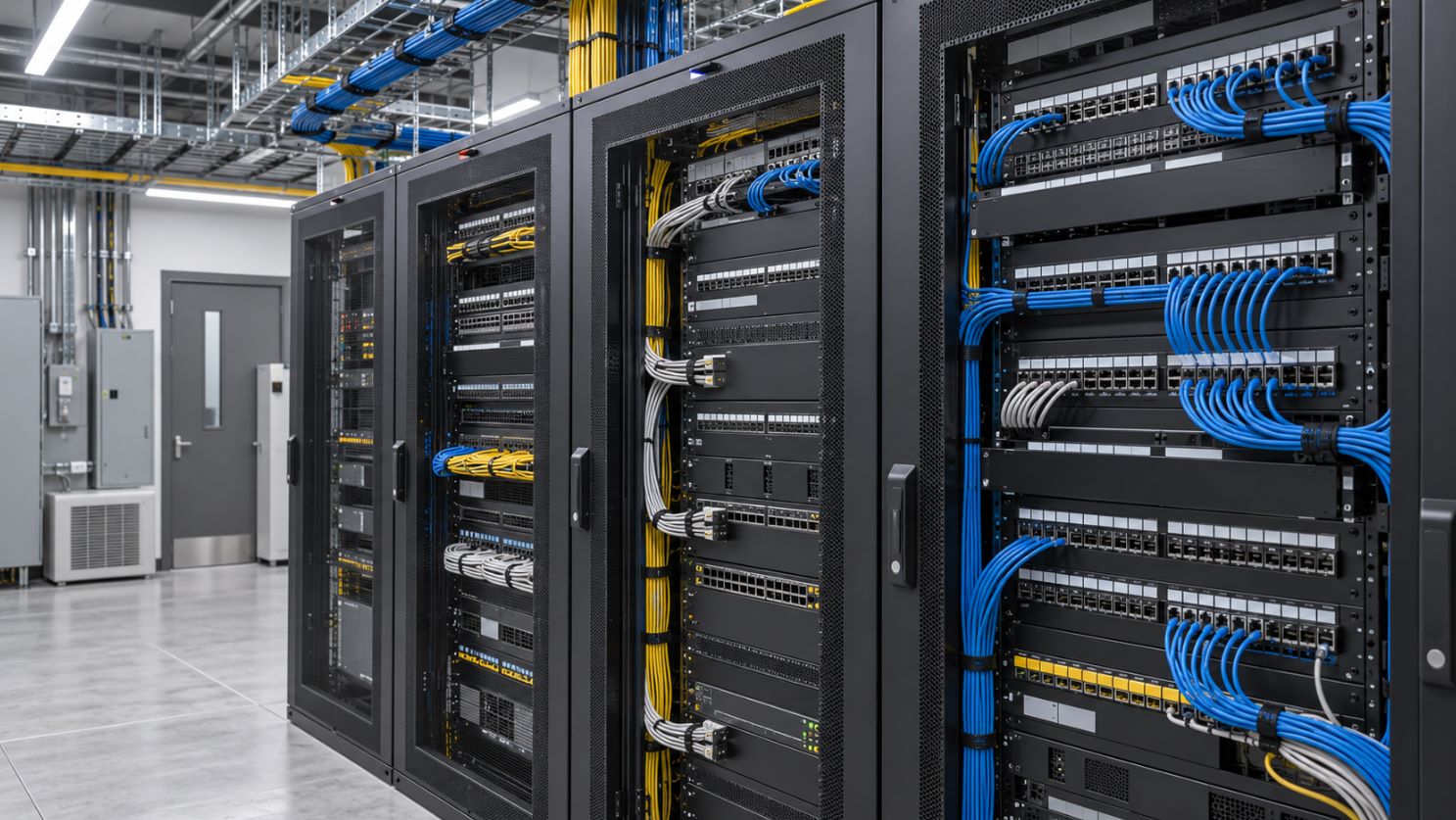

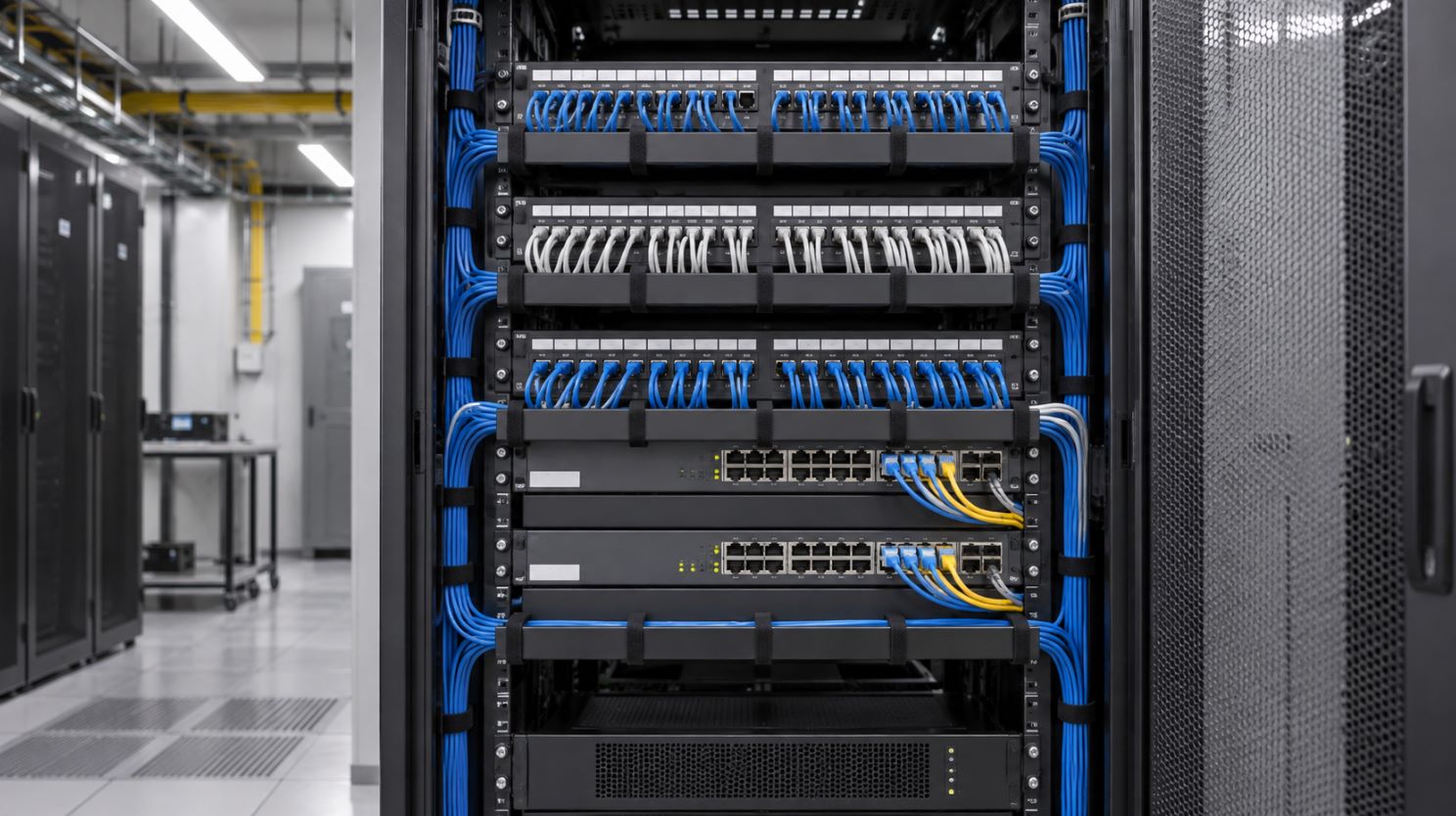

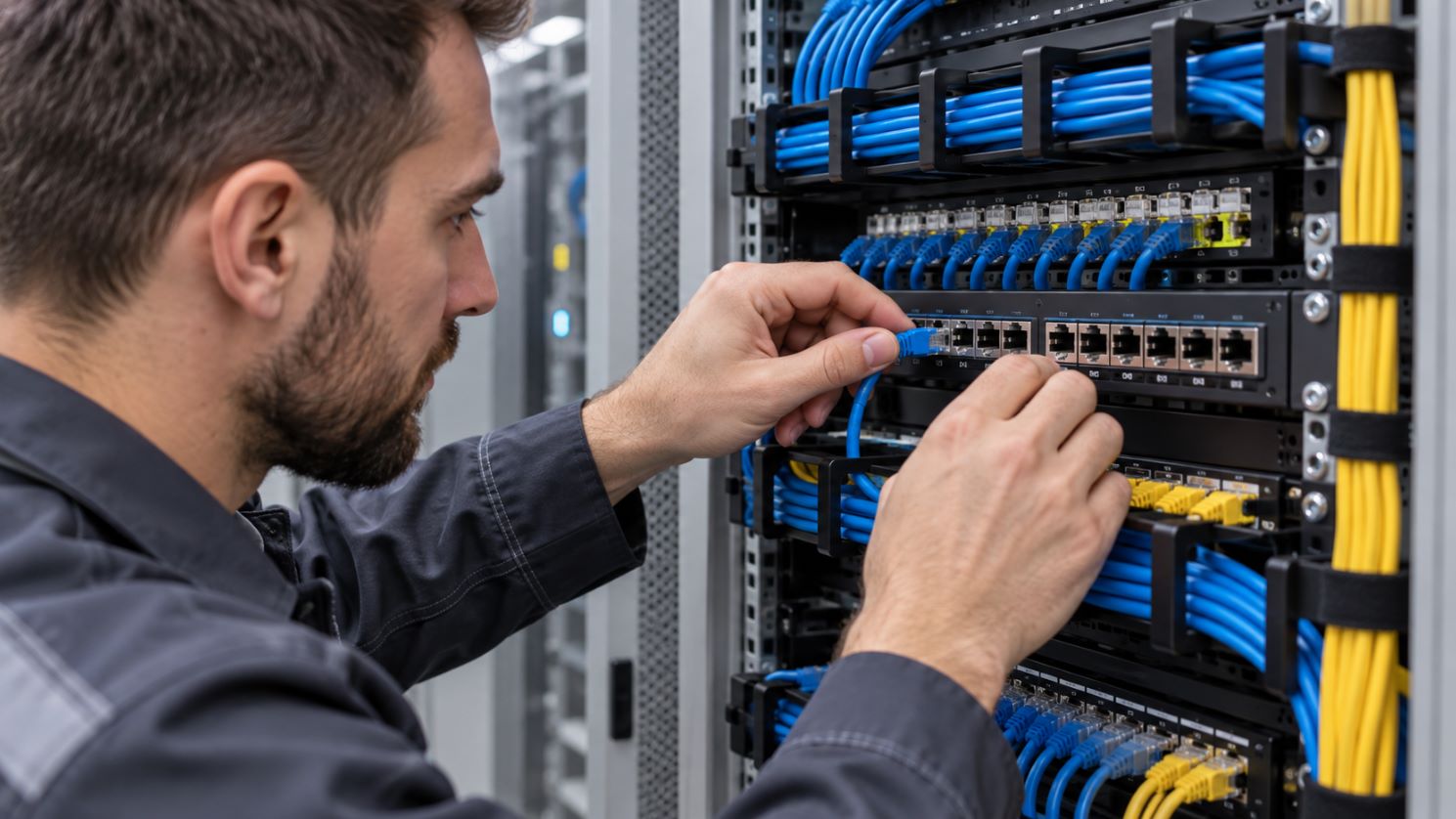

Кроссы и шкафы
Коммутационный узел должен быть удобен для ИТ-службы
В телекоммуникационном шкафу оставляем понятную структуру патч-панелей, кабельных организаторов и активного оборудования. Кабели укладываются с запасом для обслуживания, а маркировка позволяет быстро определить назначение каждого порта.
- 19″ шкафы и стойкиРазмер и размещение выбираются по составу оборудования и условиям помещения.
- Патч-панели и организаторыКоммутация остаётся читаемой и доступной для эксплуатации.
- Разделение потоковУчитываем силовое питание, слаботочные линии, вентиляцию и физический доступ.
Стоимость монтажа СКС
Расчёт строится по количеству портов и условиям объекта
Фиксированная «цена за точку» без исходных данных часто вводит в заблуждение: одинаковое количество портов может требовать совершенно разного объёма кабельных трасс и монтажных работ.
Что влияет на смету
Количество портоврабочие места + оборудование
Категория кабеляCat5e / Cat6 / Cat6A
Длина трассэтажность и геометрия объекта
Способ прокладкилотки / каналы / существующие трассы
Кроссовыешкафы, патч-панели, коммутация
Режим объектадействующий / строящийся
Тестированиесостав требуемых измерений
| Раздел сметы | Что входит | Как считаем |
|---|---|---|
| Кабельные линии | Кабель, прокладка, крепёж, оконцевание | по метражу и количеству линий |
| Рабочие места | Розетки, модули RJ45, монтаж и маркировка | по количеству портов |
| Кабельные трассы | Лотки, кабель-каналы, переходы, крепления | по длине и типу трассы |
| Кроссовая | Шкафы, патч-панели, организаторы, коммутация | по составу узла |
| Тестирование | Проверка линий и фиксация результатов | по количеству портов и программе испытаний |
| Документация | Исполнительные схемы, журнал, ведомости | по требованиям проекта и заказчика |
Для точного коммерческого предложения требуется план помещений либо проект, количество портов, категория СКС и информация о существующих или проектируемых трассах.
Этапы работ
От обследования до передачи СКС в эксплуатацию
Исходные данные
Планы, рабочие места, ИТ-требования, существующие сети и ограничения площадки.
Проект и смета
Топология, трассы, порты, шкафы, спецификация и согласованный объём работ.
Монтаж
Трассы, прокладка кабеля, рабочие места, кроссы, оконцевание и маркировка.
Тестирование
Проверка линий, устранение замечаний и фиксация результатов измерений.
Документация
Исполнительные схемы, кабельный журнал, ведомость портов и протоколы.
Сдача
Передача сети заказчику и инструктаж ответственных специалистов при необходимости.
Модернизация
Расширение портов и изменение конфигурации по мере развития объекта.
Сервис
Диагностика и обслуживание СКС по отдельному договору.
Контроль качества
Тестирование и маркировка - обязательная часть управляемой СКС
Визуально аккуратный кабель ещё не подтверждает параметры линии. После монтажа проверяем соединения и документируем результаты по согласованной программе испытаний.
Проверка кабельных линий
Тестирование позволяет обнаружить ошибки оконцевания, повреждения, несоответствие параметров и другие проблемы до запуска сети в постоянную эксплуатацию.
- Проверка каждой линииОбъём измерений определяется категорией СКС и требованиями проекта.
- Фиксация результатаРезультаты включаются в комплект сдаваемой документации при соответствующем требовании.
Маркировка и администрирование
Кабель, информационная розетка и соответствующий порт патч-панели получают согласованное обозначение. Это сокращает время диагностики и упрощает любые изменения сети.
- Единая нумерацияПонятна ИТ-службе без поиска кабеля вручную.
- Актуальная схемаВсе обозначения должны совпадать с исполнительной документацией.
Типы объектов
Монтаж СКС для бизнеса и промышленности
Архитектура сети зависит от режима эксплуатации объекта. Офис, производство и склад требуют разного подхода к трассам, резервированию, плотности портов и физической защите кабельной инфраструктуры.

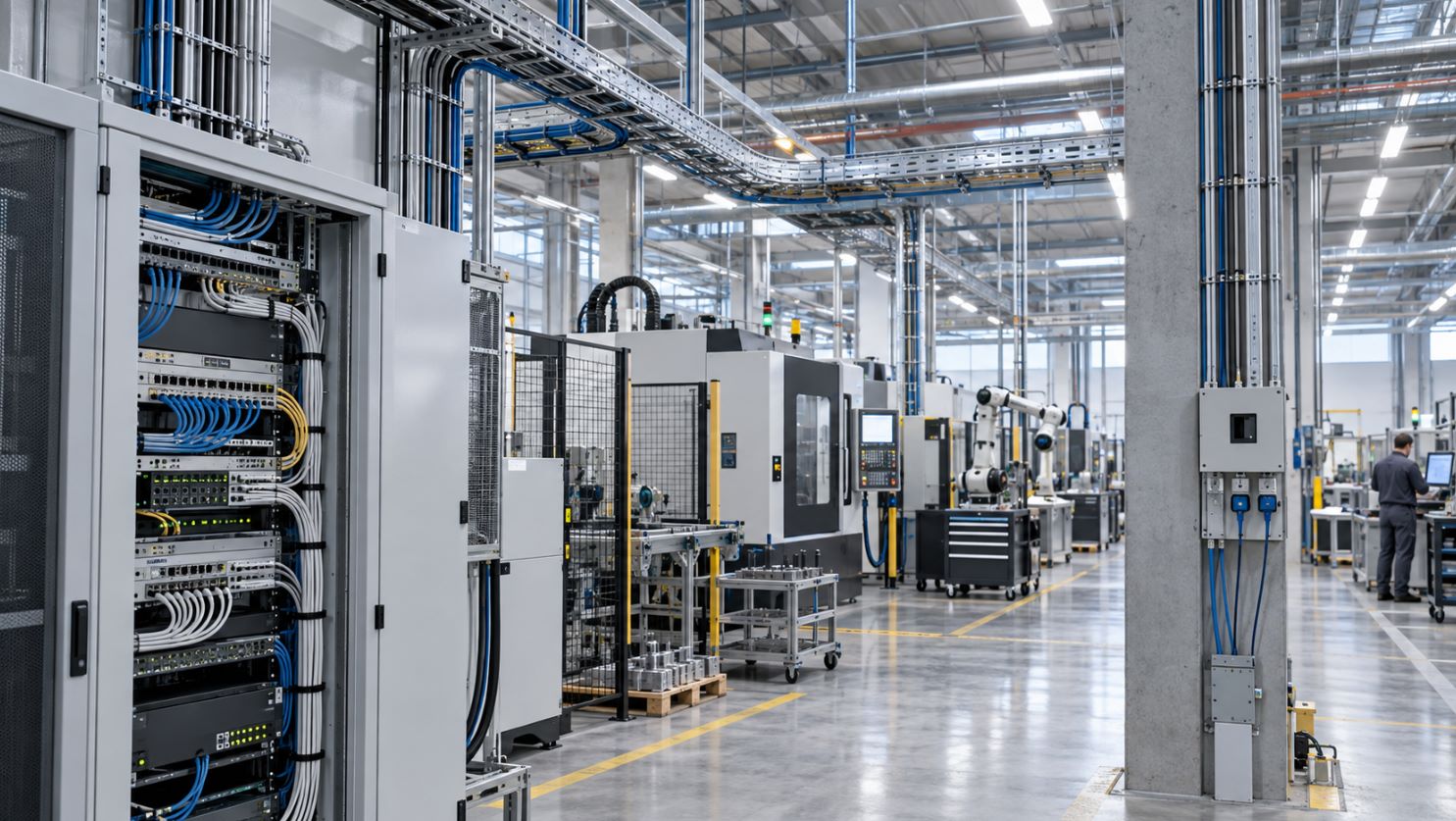

Производства и предприятия
Защищённые трассы, технологические зоны, сетевые подключения оборудования, рабочие места, IP-сервисы и интеграция с существующей инженерной инфраструктурой.

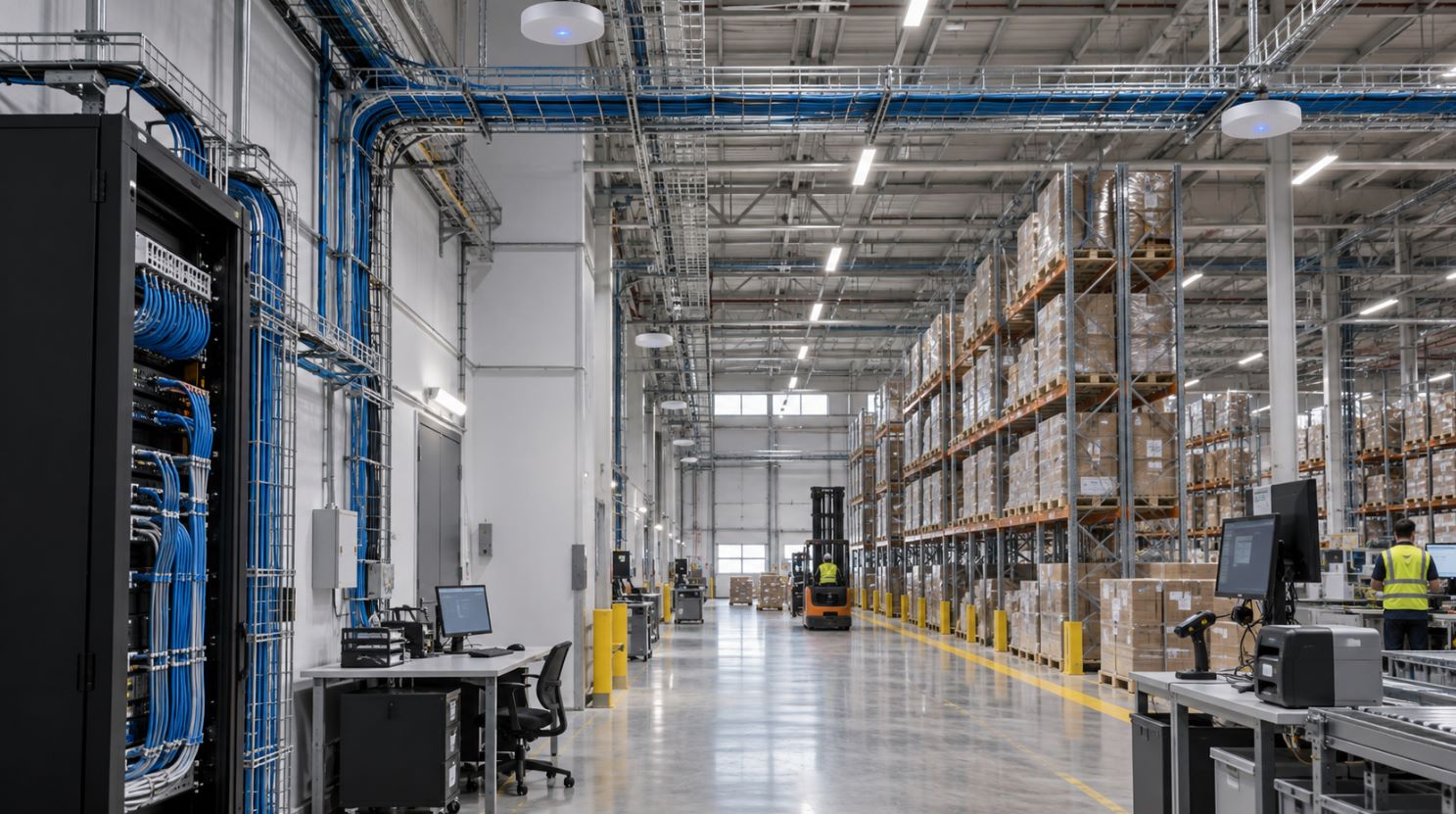

Склады и логистические комплексы
Сеть рабочих терминалов, точки Wi‑Fi, видеонаблюдение, СКУД, удалённые зоны и длинные маршруты кабельных трасс.
Офисы и бизнес-центры
Высокая плотность рабочих мест, переговорные, Wi‑Fi, IP-телефония, принтеры, гибкая планировка и резерв для изменения структуры офиса.
Торговые и коммерческие объекты
Кассовые зоны, административные рабочие места, точки доступа, IP-камеры, контроль доступа и централизованная коммутация.
Сдача объекта
Исполнительная документация и паспорт СКС
После завершения монтажа заказчик должен получить не набор неизвестных кабелей, а управляемую систему, которую можно обслуживать и расширять. Состав комплекта согласовывается до начала работ.
Исполнительные схемытрассы, шкафы и точки подключения
Кабельный журналидентификация линий и портов
Портовая ведомостьрозетка ↔ патч-панель
Протоколы тестированияпо согласованной программе
Спецификацияустановленные компоненты системы
Паспорт СКСитоговый комплект для эксплуатации
Проектирование
Есть готовый проект - смонтируем. Нет проекта - разработаем решение
Для небольших объектов иногда достаточно рабочей схемы и ведомости портов. Для крупных коммерческих и промышленных площадок проектирование позволяет заранее увязать СКС с электроснабжением, мебелью, потолками, системой доступа, видеонаблюдением и другими инженерными разделами.
Связанные решения
Смежные разделы сетевой инфраструктуры
ПРОЕКТПроектирование СКСТопология, рабочие места, трассы, кроссы и спецификация.
ОПТИКАПроектирование и монтаж ВОЛСОптические магистрали между кроссами, зданиями и удалёнными зонами.
ИТ-ИНФРАСТРУКТУРАПроектирование сервернойСтойки, электропитание, климат, СКС и инженерная инфраструктура.
СЕРВИСОбслуживание и модернизация СКСДиагностика линий, перенос портов, расширение и актуализация документации.
FAQ
Вопросы о монтаже СКС
Что такое СКС в строительстве?
СКС - структурированная кабельная система здания. Она объединяет кабельные линии, информационные розетки, кроссы, патч-панели, телекоммуникационные шкафы, маркировку и документацию в единую управляемую инфраструктуру передачи данных.
Сколько стоит монтаж СКС?
Стоимость зависит от количества портов, категории кабеля, длины и способа прокладки трасс, количества кроссовых, состава шкафов, режима объекта, требований к тестированию и исполнительной документации. Для расчёта достаточно планов помещений и количества рабочих мест или портов.
Какую категорию СКС выбрать - Cat5e, Cat6 или Cat6A?
Категорию выбирают по требуемой скорости, PoE-нагрузке, условиям прокладки и планируемому сроку эксплуатации системы. Для нового коммерческого объекта решение лучше принимать после оценки сетевой архитектуры и перспектив развития.
Можно выполнить монтаж по проекту другого подрядчика?
Да. Перед началом работ проверяем проект на соответствие фактическим условиям объекта, уточняем объёмы, маршруты трасс, количество портов и состав коммутационных узлов. Обнаруженные расхождения согласовываются до монтажа.
Нужно ли тестировать каждую линию СКС?
Для управляемой кабельной инфраструктуры проверка линий после монтажа необходима. Конкретный состав тестирования зависит от категории системы, требований проекта и условий договора.
Что передаётся заказчику после окончания работ?
Комплект зависит от проекта, но обычно включает исполнительные схемы, кабельный журнал, портовые ведомости, перечень оборудования и результаты тестирования. Состав документов фиксируется до начала работ.
Можно ли расширить СКС после запуска объекта?
Да, если при проектировании предусмотрены резерв портов, свободная ёмкость кабельных трасс и место в телекоммуникационных шкафах. Поэтому запас на развитие лучше закладывать ещё на этапе проектирования.
Работаете с действующими офисами и производствами?
Да. Для действующего объекта работы планируются поэтапно с учётом доступа в помещения, режима сотрудников или производства и допустимых технологических окон.
