АСУ ТП что это: принцип работы, основные функции и области применения

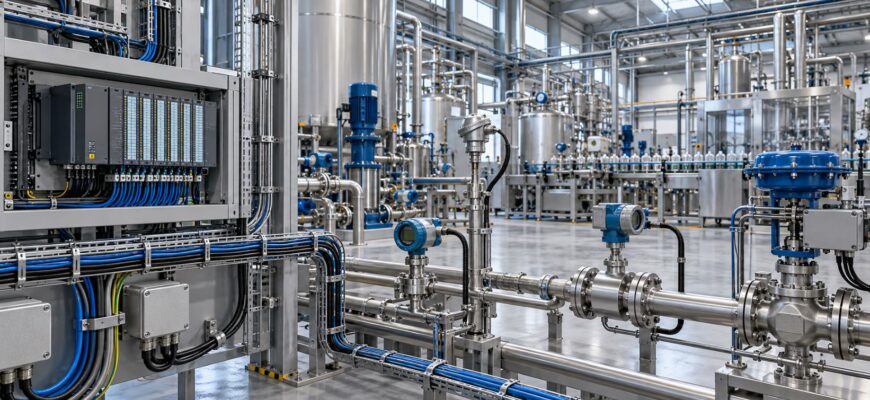

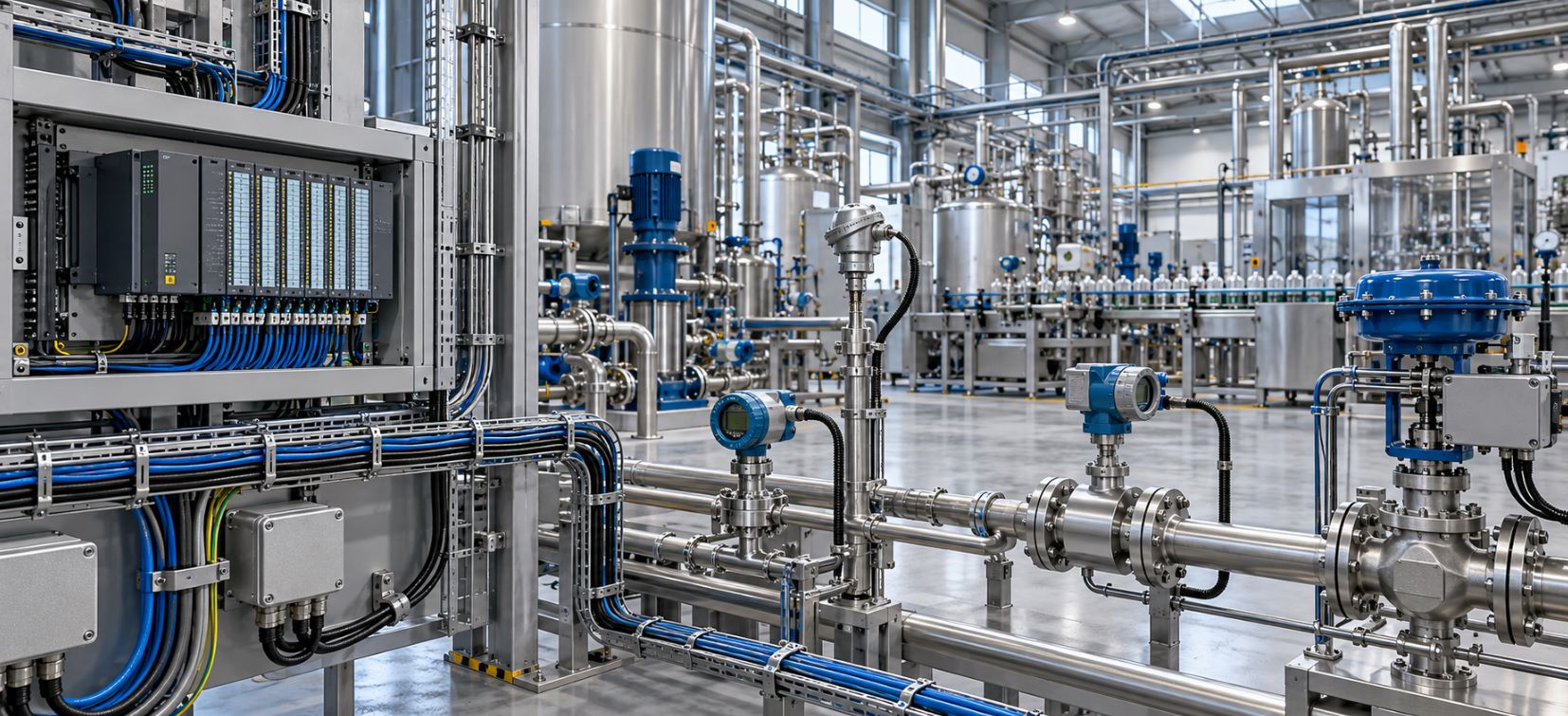

АСУ ТП - это автоматизированная система, предназначенная для контроля, регулирования и управления технологическими процессами на промышленных и инфраструктурных объектах. Такие решения помогают получать информацию о состоянии оборудования, обрабатывать данные в реальном времени и автоматически воздействовать на технологический процесс по заданным алгоритмам.

Современная АСУ ТП представляет собой программно-аппаратный комплекс, в который могут входить датчики, контроллеры, ПЛК, исполнительные устройства, серверы, средства связи, HMI и SCADA. С их помощью выполняются сбор данных, мониторинг параметров, визуализация состояния оборудования, диспетчеризация и автоматическое управление технологическими процессами.

Промышленная автоматизация позволяет сократить количество ручных операций, быстрее обнаруживать отклонения и поддерживать заданные параметры работы оборудования. АСУ ТП применяется там, где необходимо контролировать температуру, давление, расход, уровень и другие показатели, а также управлять насосами, клапанами, приводами и другими механизмами. При этом оператор получает актуальную информацию о работе объекта и может вмешаться в процесс при возникновении нестандартной ситуации.

Сегодня автоматизация используется практически во всех крупных отраслях: в энергетике, нефтегазе, химической промышленности, ЖКХ, на производственных предприятиях и объектах водоснабжения. Развитие таких технологий, как промышленный интернет вещей (IIoT), цифровизация и Industry 4.0, расширяет возможности АСУ ТП и позволяет глубже интегрировать производственные системы с другими цифровыми платформами предприятия.

Далее рассмотрим, как устроена АСУ ТП, по какому принципу она работает, какие функции выполняет и в каких сферах применяется.

Что такое АСУ ТП простыми словами

Если объяснять просто, АСУ ТП - это комплекс оборудования и программ, который следит за работой технологического объекта и помогает автоматически поддерживать нужные параметры. Расшифровывается сокращение как «автоматизированная система управления технологическими процессами». Такая система получает сигналы от оборудования, сравнивает их с заданными значениями и при необходимости формирует команды исполнительным устройствам.

Как это выглядит на практике

Например, датчик температуры передает текущее значение в контроллер. Если температура выходит за установленный диапазон, алгоритм может изменить положение клапана, включить вентиляцию или скорректировать отопление. Оператор при этом видит состояние объекта на мнемосхеме и получает сообщение о событии или аварии.

АСУ ТП нужна там, где ручного контроля недостаточно или он слишком медленный. Автоматизация снижает зависимость от человеческого фактора, ускоряет реакцию на отклонения и делает управление более предсказуемым. При этом автоматизация не исключает специалиста из процесса: человек задает режимы, контролирует результат и при необходимости меняет управление объектом.

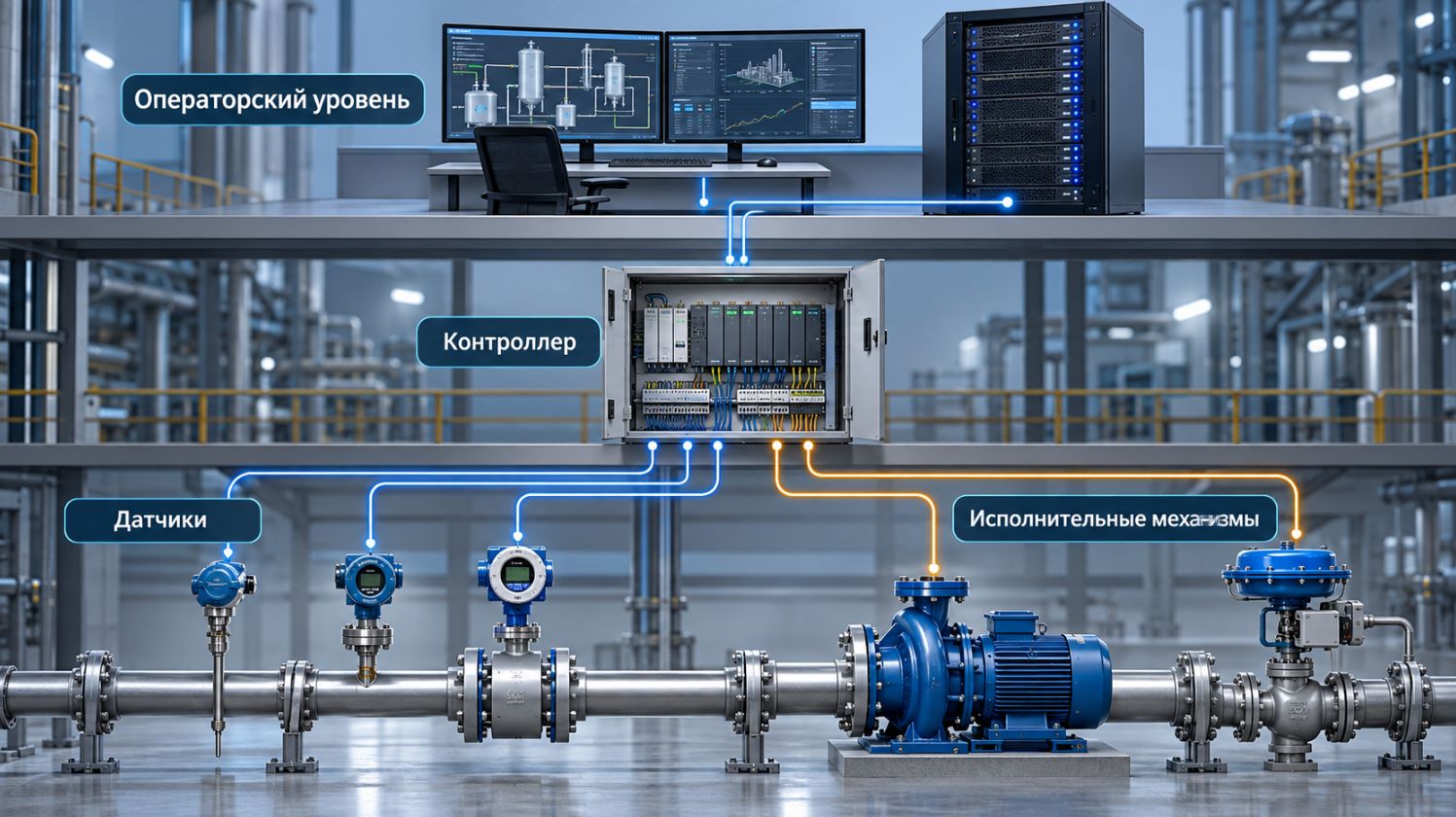

Из чего состоит АСУ ТП: основные компоненты системы

Типовая АСУ ТП строится из нескольких взаимосвязанных уровней. Конкретный состав зависит от объекта, но базовые элементы во многих проектах одинаковы.

Полевые устройства

• Датчики. Измеряют давление, температуру, уровень, расход, положение и другие параметры. На объекте могут использоваться датчик давления, датчик температуры и расходомер.
• Исполнительный механизм. Выполняет команды: открывает задвижку, меняет положение клапана, запускает насос, привод или сервомотор.
• Коммутационные устройства. Реле, таймер и другие элементы обеспечивают переключение сигналов и выполнение простой логики.

Контроллеры и программное обеспечение

Центральную роль часто играет ПЛК - промышленный контроллер, выполняющий заложенный алгоритм. Для регулирования параметров может применяться ПИД-регулятор: он сравнивает текущее значение с уставкой и рассчитывает управляющее воздействие.

На верхнем уровне АСУ ТП обычно используются SCADA и HMI. Они обеспечивают визуализацию, мониторинг, отображение графиков и трендов, ведение архива и работу с сообщениями об отклонениях. Автоматизация объединяет эти компоненты в единый программно-аппаратный комплекс. Такая автоматизация позволяет согласовать работу полевого оборудования, контроллеров и операторского уровня.

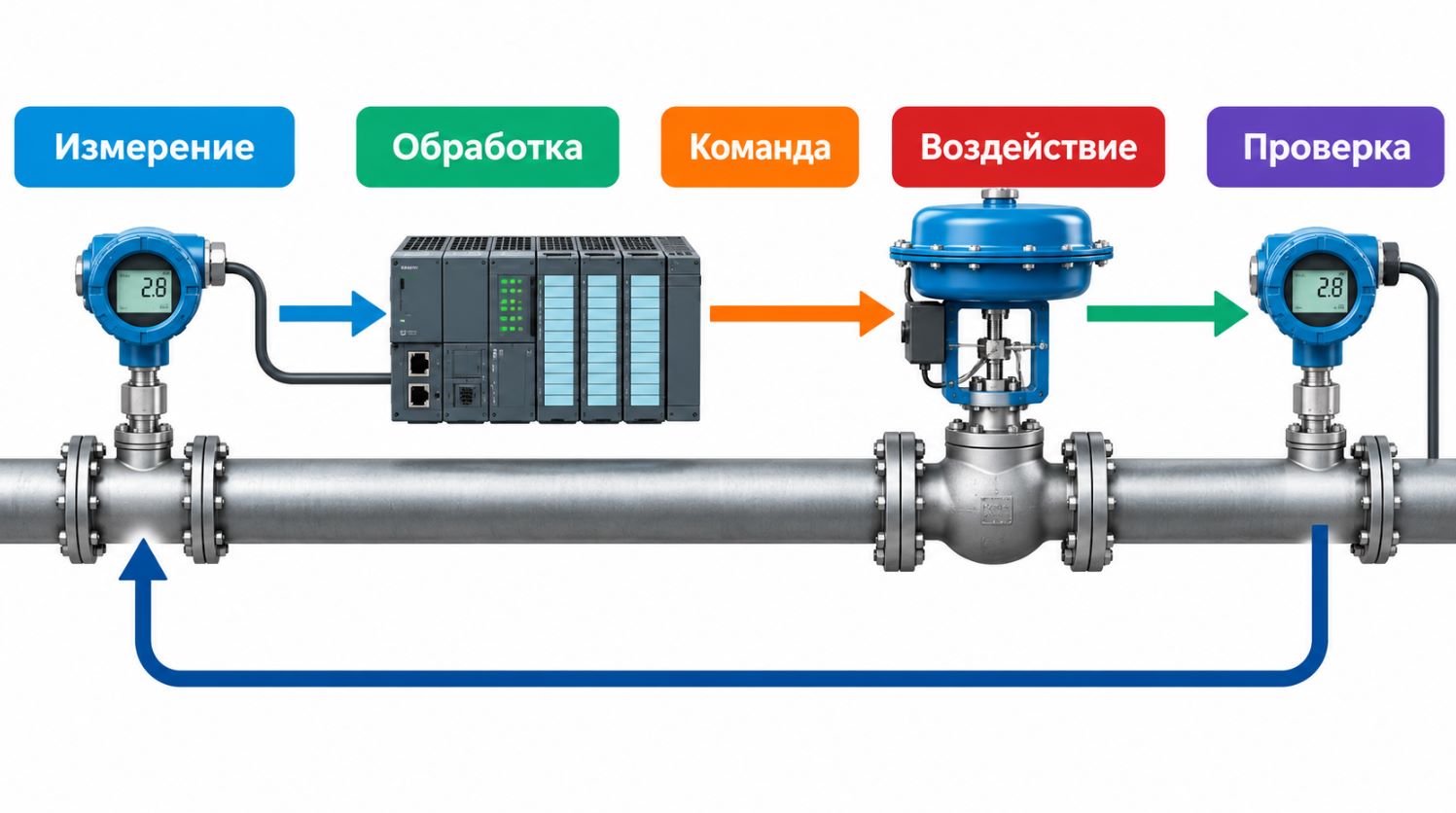

Как работает АСУ ТП: принцип работы и схема управления

Работа АСУ ТП строится по замкнутому циклу: измерение параметров, обработка данных, принятие решения, воздействие на оборудование и повторная проверка результата. За счет этого управление технологическими процессами выполняется непрерывно и с минимальной задержкой.

Основные этапы работы

1. Датчики измеряют параметры объекта.
2. Сигналы поступают в ПЛК или другой контроллер.
3. Логика программы сравнивает данные с уставками.
4. Контроллер формирует команду исполнительному устройству.
5. SCADA отображает результат и сохраняет данные.

Например, если давление в трубопроводе становится выше заданного, АСУ ТП может изменить положение регулирующего клапана или режим работы насоса. После этого новое значение снова поступает в систему, и цикл повторяется.

Такая автоматизация особенно важна на непрерывном производстве, где решение нужно принимать в реальное время. Корректно настроенная автоматизация обеспечивает управление без постоянного ручного вмешательства. При критическом отклонении могут сработать блокировка и аварийная защита, не позволяющие оборудованию перейти в опасный режим.

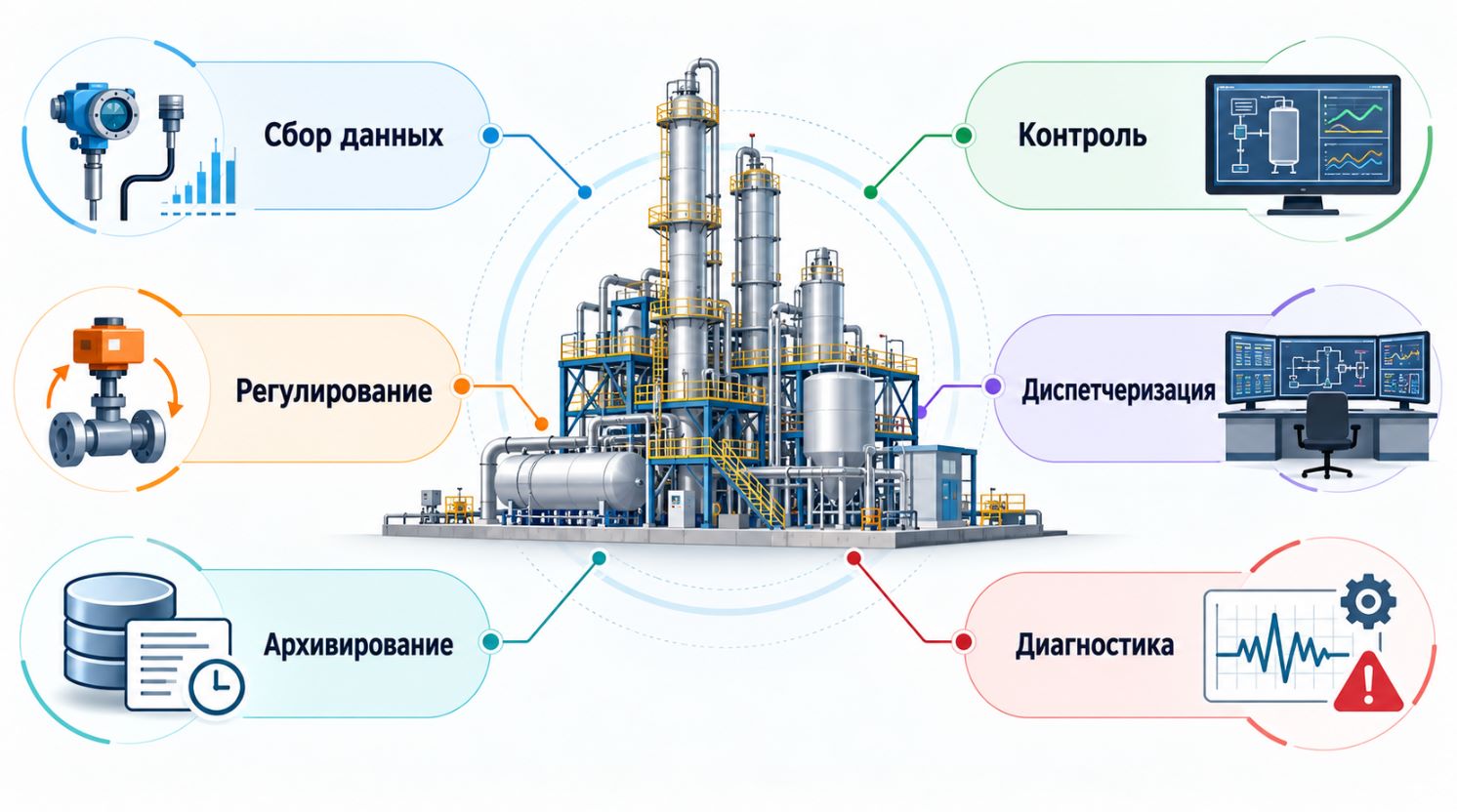

Какие функции выполняет АСУ ТП

АСУ ТП выполняет не одну задачу, а целый набор функций, связанных с контролем оборудования и ведением технологического процесса. Их состав определяется требованиями конкретного предприятия.

Основные функции

• Сбор данных. Получение показаний от датчиков, счетчиков и оборудования.
• Контроль. Сопоставление текущих параметров с допустимыми диапазонами.
• Регулирование. Автоматическое изменение режима работы оборудования.
• Диспетчеризация. Передача информации оператору и централизованное управление объектами.
• Архивирование. Сохранение истории параметров, тревог и действий персонала.
• Диагностика. Выявление неисправностей, отказов и нестабильной работы оборудования.

Современная АСУ ТП также может поддерживать удаленный мониторинг, самодиагностику и предиктивную аналитику. Автоматизация позволяет использовать накопленные данные для оптимизации режима работы, планирования обслуживания и снижения вероятности незапланированных остановок.

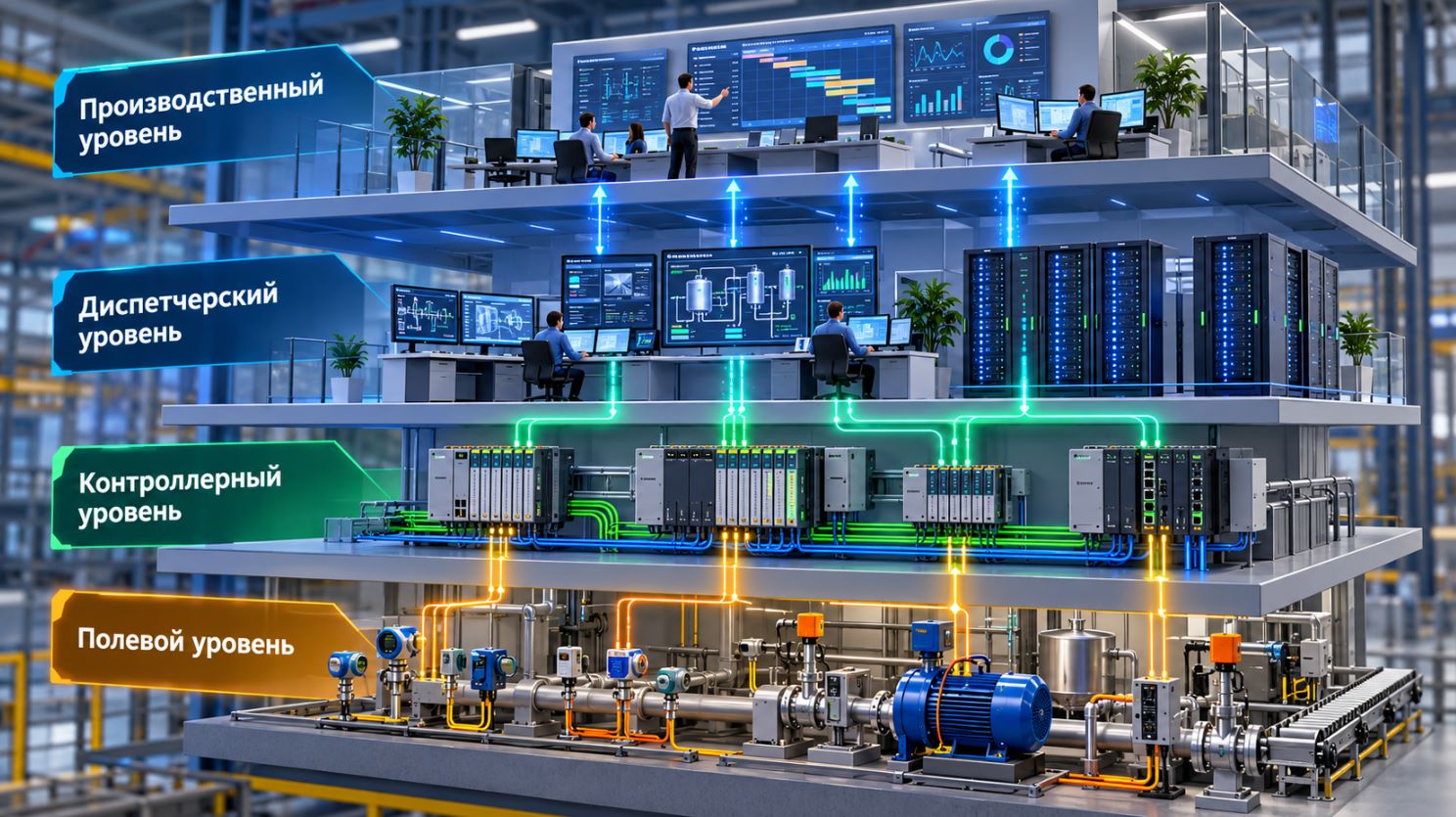

Какие уровни автоматизации входят в структуру АСУ ТП

Структуру АСУ ТП удобно рассматривать по уровням. Такой подход показывает, где формируются сигналы, где выполняется локальное управление и где оператор получает общую картину процесса.

Уровень	Что включает	Основная задача
Полевой	Датчики, анализаторы, приводы, клапаны	Измерение параметров и воздействие на оборудование
Контроллерный	ПЛК, DCS, локальные регуляторы	Обработка сигналов и выполнение алгоритмов
Диспетчерский	SCADA, HMI, серверы	Мониторинг, визуализация и действия оператора
Производственный	MES и смежные платформы	Связь технологических данных с производственными задачами

Для обмена данными между уровнями применяются промышленные протоколы, включая Modbus, Profinet и OPC UA. Автоматизация при этом не обязательно ограничивается одним цехом: АСУ ТП может объединять несколько установок и передавать необходимые сведения в MES или ERP.

Правильное разделение уровней упрощает управление, масштабируемость и обслуживание комплекса, а автоматизация становится прозрачнее для эксплуатации, а также помогает выстраивать кибербезопасность по модели Purdue.

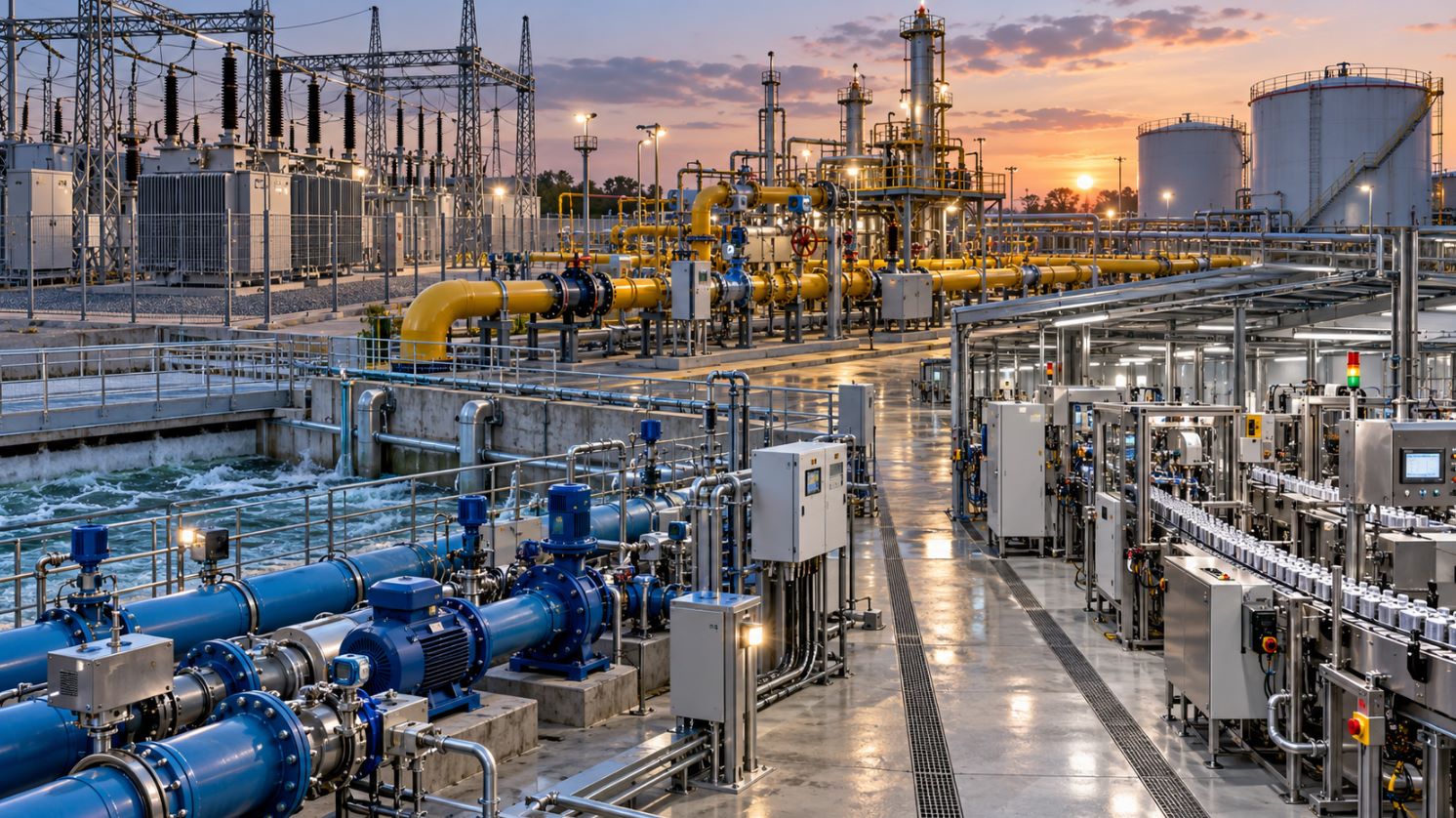

Где применяется АСУ ТП: основные отрасли и примеры

АСУ ТП применяется практически везде, где есть оборудование, измеряемые параметры и повторяемый технологический процесс. Промышленная автоматизация особенно востребована на объектах с непрерывным циклом или повышенными требованиями к стабильности.

Энергетика

На электростанциях и подстанциях система контролирует напряжение, ток, частоту, температуру и состояние оборудования. АСУ ТП помогает поддерживать заданные режимы и быстрее выявлять отклонения.

Нефтегаз и химическая промышленность

Здесь автоматизация используется при добыче, транспортировке, переработке нефти и газа, дозировании сырья и контроле химических реакций. Особенно важны точное управление, надежность и аварийная защита.

ЖКХ и водоканал

АСУ ТП управляет насосными станциями, водоподготовкой, отоплением и вентиляцией. Система позволяет учитывать воду, тепло и энергию, а также контролировать удаленные объекты.

Производство

На заводах автоматизация применяется на линиях обработки, смешивания, упаковки и других операциях. По мере развития предприятия автоматизация может охватывать новые участки без полной перестройки уже работающего решения. Это помогает стабилизировать качество продукции, сократить расход сырья и эффективнее использовать электричество и другие ресурсы.

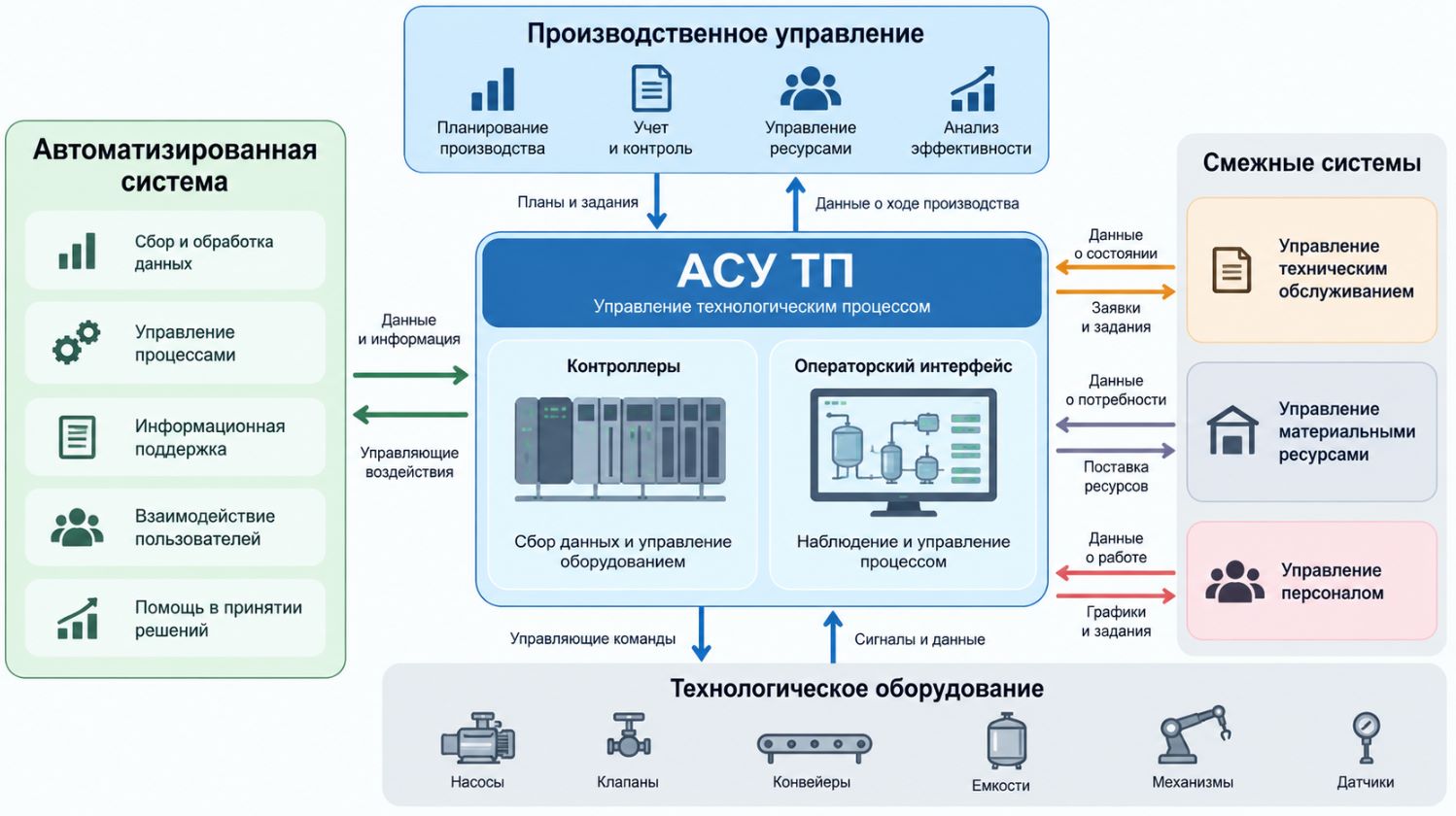

Чем АСУ ТП отличается от АСУ, SCADA, PLC и MES

АСУ ТП часто путают с отдельными технологиями, входящими в промышленную автоматизацию. Главное отличие состоит в масштабе: это комплексное решение для конкретного технологического объекта, тогда как SCADA, PLC или MES выполняют более узкие роли.

Термин	Назначение
АСУ	Общее понятие автоматизированной системы, которая может использоваться не только в технологическом управлении.
АСУ ТП	Комплекс для контроля и автоматического воздействия на технологический процесс.
SCADA	Программная среда для диспетчеризации, визуализации, тревог и хранения данных.
PLC / ПЛК	Контроллер, который выполняет логику и команды в реальном времени.
MES	Система управления производственными операциями и исполнением производственных планов.

Таким образом, SCADA и ПЛК обычно являются компонентами АСУ ТП, а MES располагается выше и работает с производственными задачами. Интеграция этих решений обеспечивает обмен информацией между оборудованием, цехом и корпоративным уровнем. При этом управление на технологическом уровне остается задачей АСУ ТП. Автоматизация в этом случае охватывает не только отдельную установку, но и связанные бизнес-процессы.

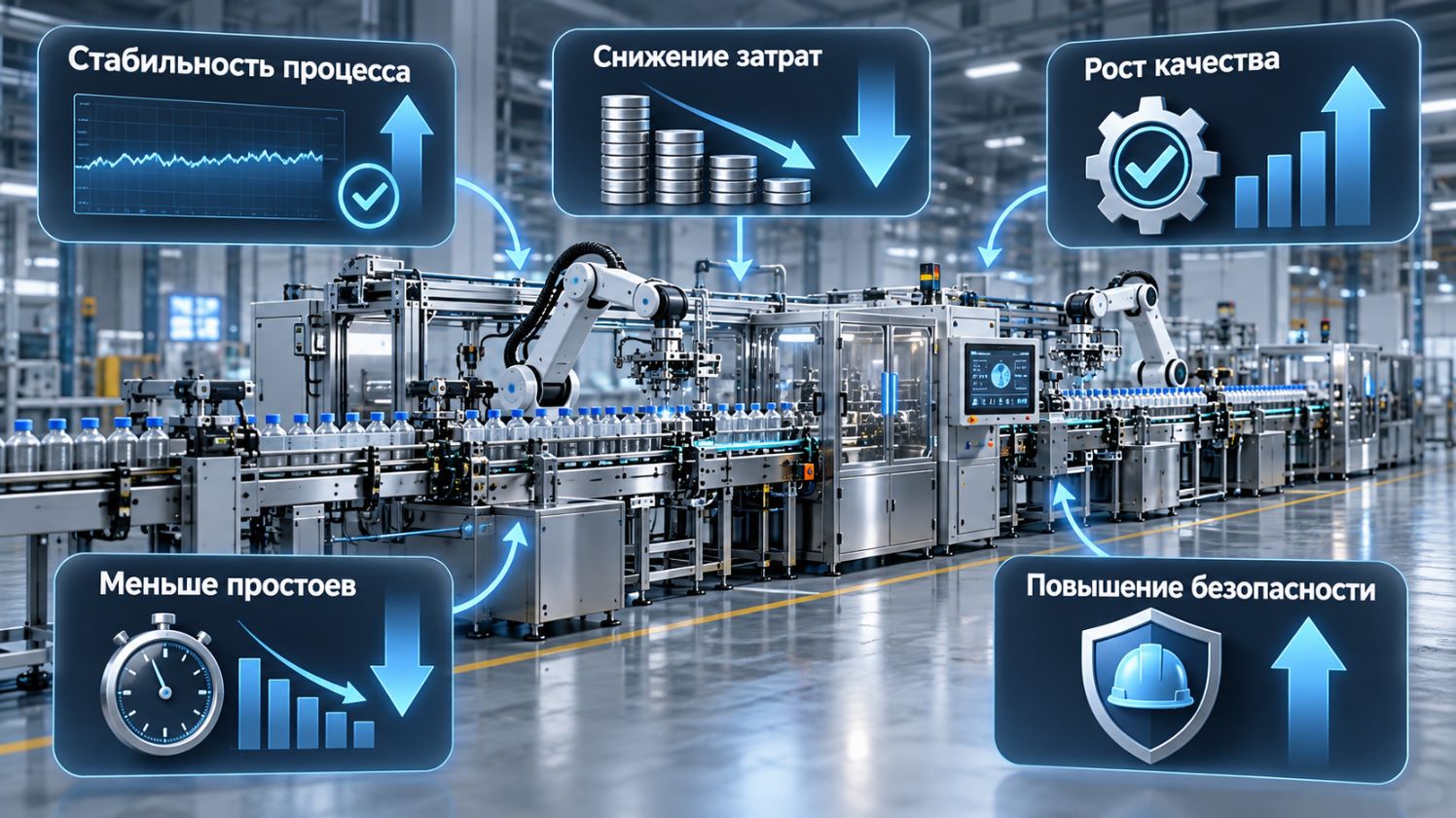

Какие преимущества дает внедрение АСУ ТП на предприятии

Грамотно спроектированная АСУ ТП помогает предприятию получать более стабильный и контролируемый результат. Эффект зависит от исходного состояния объекта, но чаще всего автоматизация влияет сразу на несколько показателей.

Практические преимущества

• Стабильность процесса. Управление выполняется по заданным алгоритмам и меньше зависит от ручных действий.
• Снижение затрат. Можно точнее использовать сырье, воду, газ, энергию и другие ресурсы.
• Рост качества. Поддержание технологических параметров уменьшает разброс характеристик продукции.
• Сокращение простоев. Диагностика помогает раньше замечать неисправности и планировать обслуживание.
• Повышение безопасности. Блокировки и защитные алгоритмы быстрее реагируют на опасные отклонения.

АСУ ТП также формирует историю событий, что упрощает расследование инцидентов и поиск причин нестабильной работы. При наличии достаточного массива данных автоматизация может дополняться инструментами предиктивной аналитики и искусственного интеллекта. Их задача - находить закономерности, которые сложно заметить при обычном наблюдении.

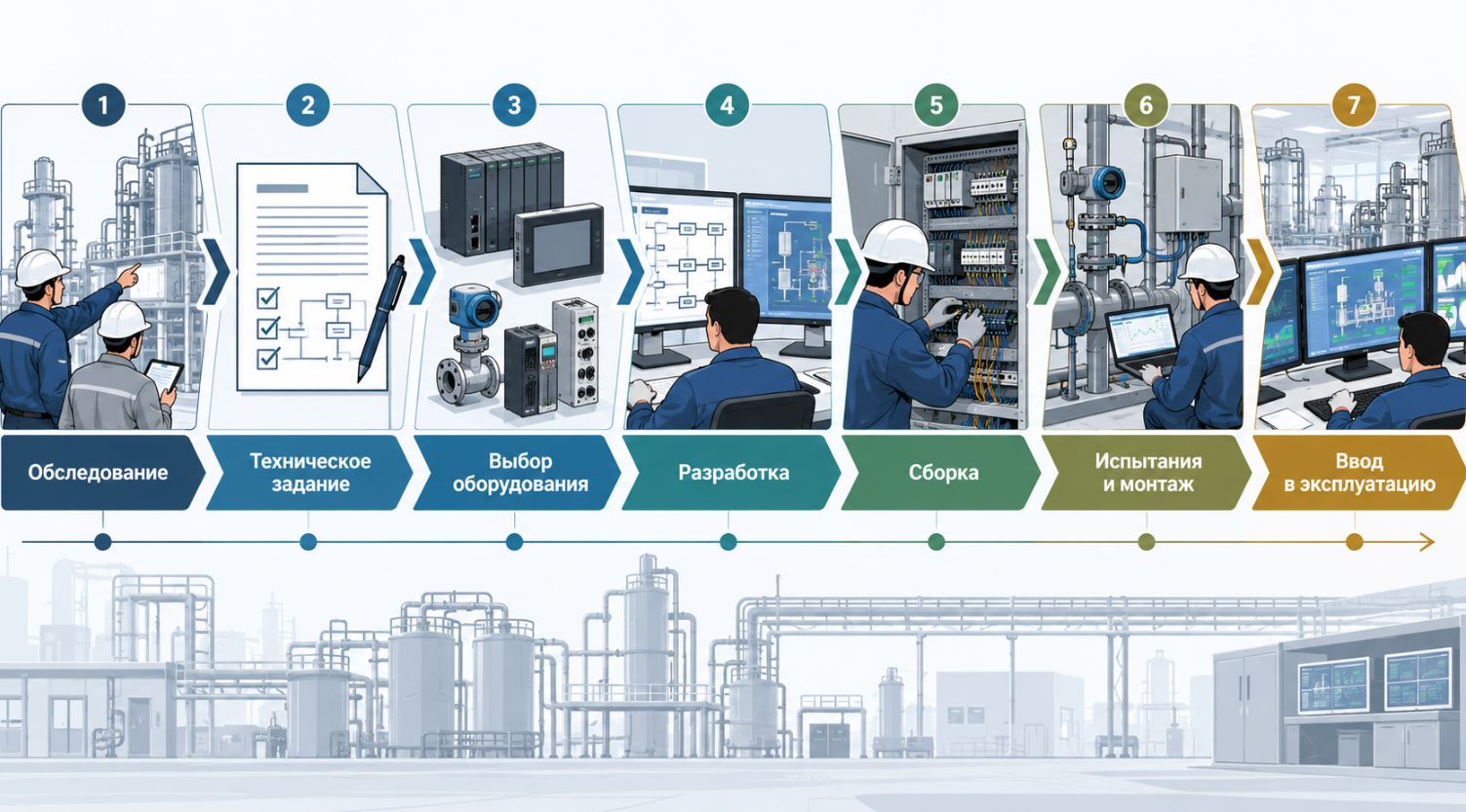

Как проектируют и внедряют АСУ ТП

Внедрение АСУ ТП начинается не с покупки контроллеров, а с анализа технологического объекта. Специалисты определяют, какие параметры необходимо измерять, какие исполнительные устройства использовать и какие действия система должна выполнять при штатных и аварийных режимах.

Основные этапы

1. Обследование объекта и сбор требований.
2. Разработка технического задания и архитектуры.
3. Выбор датчиков, ПЛК, серверов, сетевого оборудования и программного обеспечения.
4. Разработка алгоритмов, интерфейсов HMI и мнемосхем.
5. Сборка шкафов и программирование.
6. Испытания, монтаж и пусконаладочные работы.
7. Обучение персонала и ввод в эксплуатацию.

На этапе реализации проекта важен не только монтаж средств автоматизации, но и качественный промышленный электромонтаж: прокладка кабельных трасс, подключение шкафов управления, датчиков, исполнительных механизмов и силового оборудования должна выполняться с учетом условий конкретного объекта.

На этапе проектирования важно учитывать будущую интеграцию, резервирование и масштабируемость. Автоматизация должна соответствовать особенностям производства и не создавать лишнюю сложность при эксплуатации.

После запуска АСУ ТП требуется регулярное обслуживание: проверка оборудования, обновление документации, резервное копирование и контроль изменений. Такое управление жизненным циклом и последовательная автоматизация помогают сохранять надежность комплекса в течение всего срока эксплуатации.

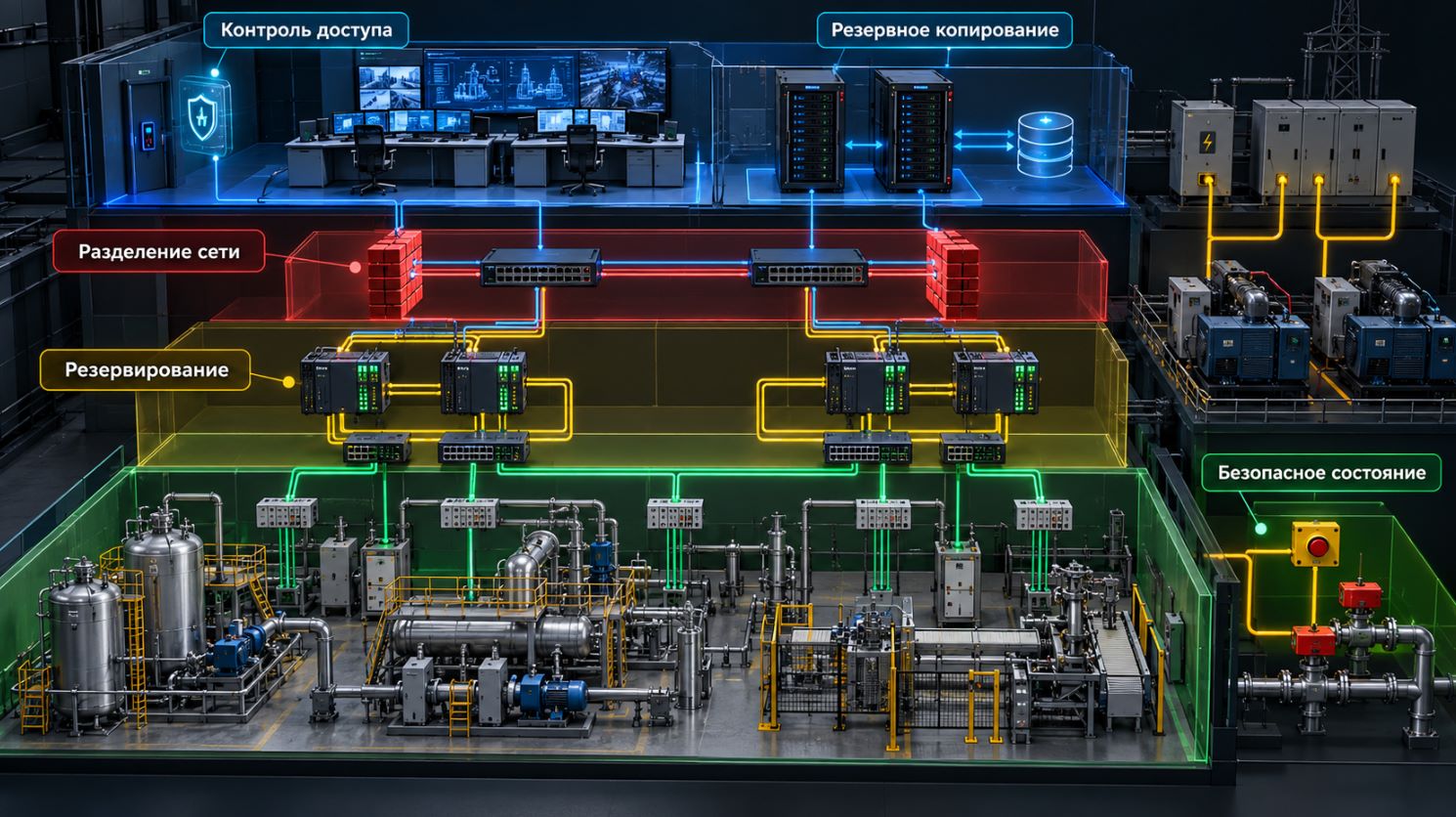

Какие требования предъявляются к надежности и безопасности АСУ ТП

АСУ ТП работает непосредственно с промышленным оборудованием, поэтому ошибки или отказ отдельных компонентов могут влиять на производство и безопасность людей. По этой причине надежность и безопасность АСУ ТП учитывают еще на этапе проектирования.

Надежность и отказоустойчивость

Для критически важных узлов применяют резервирование контроллеров, серверов, сетевых каналов и источников питания. АСУ ТП должна корректно реагировать на потерю связи и отказы оборудования, а при необходимости переходить в заранее определенное безопасное состояние. Автономность локальных контуров позволяет продолжать базовое управление даже при недоступности верхнего уровня.

Кибербезопасность

Современная автоматизация требует защиты не только физических устройств, но и сетевого взаимодействия. Уязвимость контроллера, инженерной станции или сервера может создать угрозу для технологического объекта. Поэтому применяются сегментация сети, разграничение доступа, журналирование событий, резервное копирование и контролируемое обновление программного обеспечения.

В проектах учитываются применимые стандарт, ГОСТ и требования, которые устанавливает отраслевой регулятор. Практика OT Security предполагает отдельный подход к защите промышленной инфраструктуры, поскольку доступность и предсказуемость процесса здесь не менее важны, чем конфиденциальность данных.

По мере развития Industry 4.0, IIoT и удаленного доступа требования к защите возрастают. АСУ ТП должна проектироваться так, чтобы цифровизация и интеграция не снижали устойчивость технологического объекта и не создавали неконтролируемые точки доступа.

Заключение

АСУ ТП - это не отдельная программа или контроллер, а комплексное решение, которое связывает датчики, программную логику, серверы, исполнительные механизмы и промышленное оборудование. Его задача - сделать технологический процесс более стабильным, управляемым и предсказуемым. При этом технологический процесс остается главным объектом контроля: именно под его особенности подбираются архитектура, алгоритмы и состав системы.

На практике АСУ ТП помогает контролировать параметры в реальном времени, быстрее реагировать на отклонения и снижать зависимость от ручных действий. Через АРМ (автоматизированное рабочее место) персонал получает доступ к текущим данным, тревогам и истории событий, а КИПиА (контрольно-измерительные приборы и автоматика) обеспечивают измерение и передачу ключевых параметров. Если технологический процесс требует высокой точности, особенно важно правильно подобрать оборудование и настроить взаимодействие между всеми уровнями системы.

Что важно учитывать при внедрении

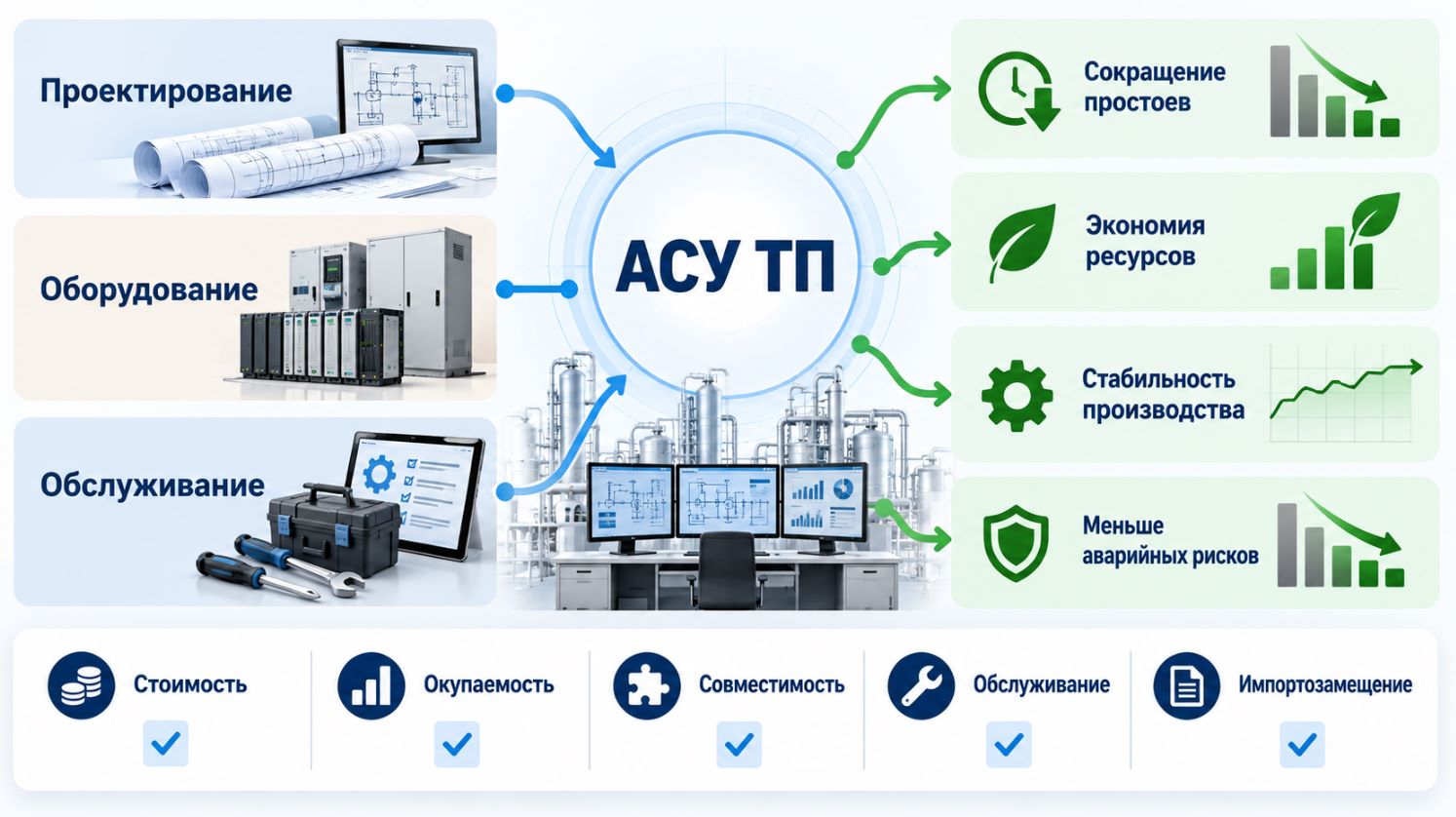

• Экономика проекта. Стоимость зависит от масштаба объекта, количества точек контроля, сложности алгоритмов, требований к резервированию и используемому программному обеспечению. Окупаемость обычно оценивают через снижение простоев, расхода ресурсов, аварийности и затрат на персонал.
• Эксплуатация. Даже хорошо спроектированная АСУ ТП требует регулярного контроля состояния компонентов, обновления документации и организации ТОиР (техническое обслуживание и ремонт).
• Совместимость. Новое оборудование должно корректно работать с уже установленными контроллерами, сетями и программными платформами.
• Независимость от поставщиков. При долгосрочном планировании учитываются импортозамещение, доступность запасных частей и риски, связанные с тем, какой вендор используется в проекте.

Важно понимать, что у промышленной автоматизации есть не только преимущества, но и недостатки. К возможным ограничениям относятся высокая начальная стоимость, сложность модернизации старых объектов, необходимость квалифицированного персонала и зависимость от корректности проектных решений. Такие минусы особенно заметны, если технологический процесс плохо описан до начала внедрения или если система создается без учета будущего расширения.

Поэтому АСУ ТП следует рассматривать как долгосрочную инфраструктуру предприятия. Перед внедрением важно определить, какие задачи должен решать технологический процесс, какие параметры необходимо контролировать и какое оборудование действительно требуется. Чем точнее сформулированы требования, тем проще избежать лишних затрат и получить прогнозируемый результат.

В итоге АСУ ТП позволяет объединить контроль, анализ и автоматическое воздействие в единой среде. При грамотном проектировании технологический процесс становится прозрачнее для персонала, а предприятие получает инструмент для повышения устойчивости, качества работы и эффективности эксплуатации.
