Проектирование и монтаж дымоудаления в СПб
Проектируем и монтируем системы дымоудаления и противодымной вентиляции на объектах любого назначения: подземные парковки, ТЦ, производства, склады, жилые и административные здания. Полный цикл - расчёт по дымовым зонам, проект, монтаж клапанов, крышных вентиляторов 400–600 °C и огнестойких воздуховодов, автоматика, интеграция с АПС и СОУЭ, аэродинамические испытания и сдача надзору. Лицензия МЧС, работа по СП 7.13130 и СП 484.1311500.
СП 7.13130Клапаны и вентиляторы 400–600 °CОгнестойкие воздуховодыАвтоматика и интеграцияАэродинамические испытанияСдача надзору
Выезд инженера для обследования объекта - бесплатно в черте Санкт-Петербурга.
Дымоудаление под ключОт расчёта до аэродинамических испытанийПроектировщики, монтажные бригады, ПНР-инженеры и специалисты по испытаниям - в одном контуре. Один подрядчик - один договор - гарантия на систему.
400–600 °Cклапаны и вентиляторы с сохранением работоспособности при пожаре
EI 30 / EI 60 / EI 120пределы огнестойкости воздуховодов и каналов
СП 7.13130 и СП 484расчёт и монтаж по действующим сводам правил
Лицензия МЧСна проектирование, монтаж и ТО систем ППЗ
Состав системы
Из чего состоит система дымоудаления
Система дымоудаления - это комплекс из вытяжной противодымной вентиляции, приточной системы подпора воздуха, дымовых клапанов и автоматики. Каждый элемент выполняет свою функцию и работает в едином сценарии.
Дымовые клапаны

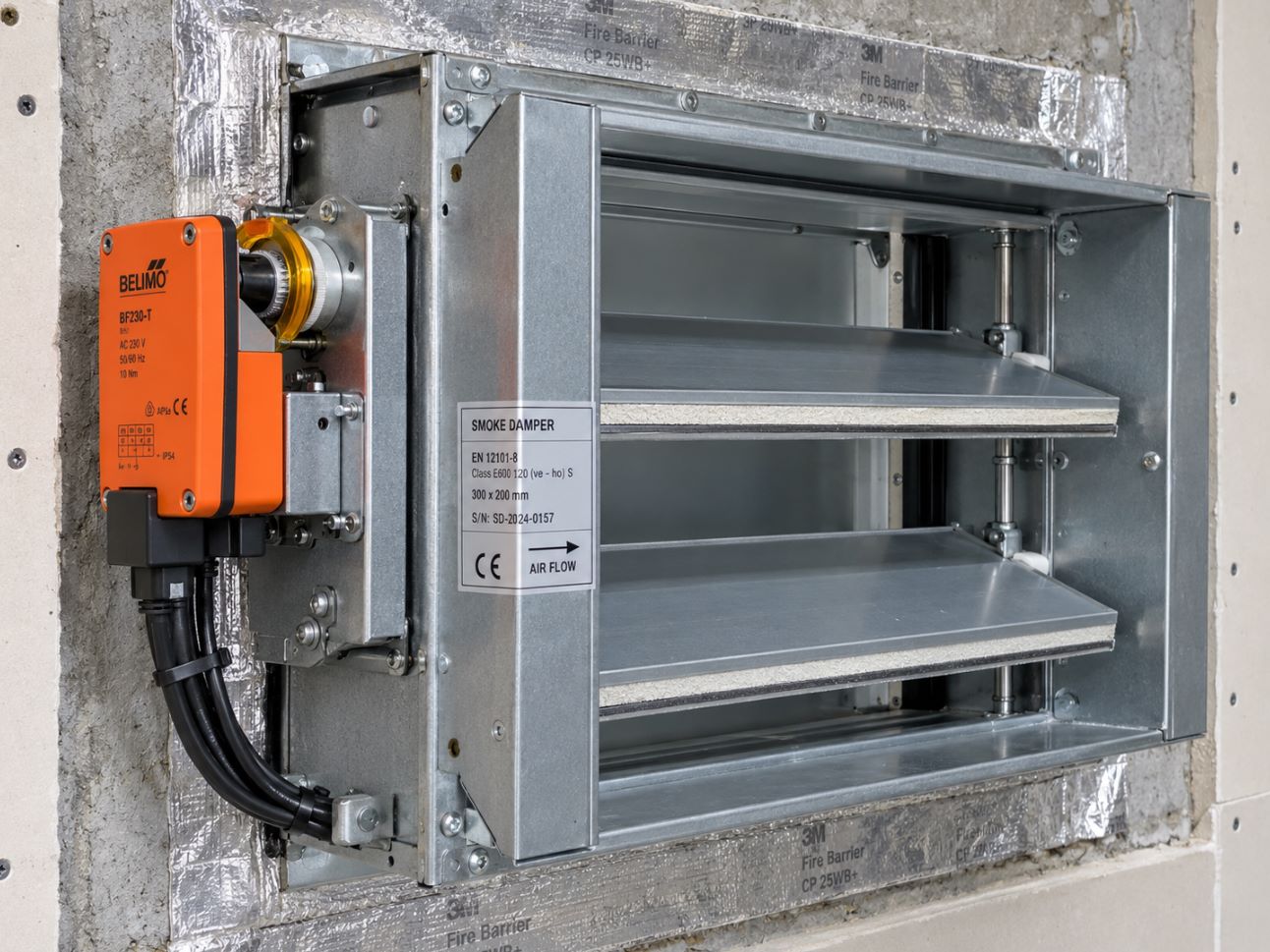

Клапаны дымоудаления с электроприводом и терморазмыкающим элементом, нормально закрытые. Установка в стенах, шахтах и воздуховодах, огнестойкость EI 60 и EI 120.
Огнестойкие воздуховоды

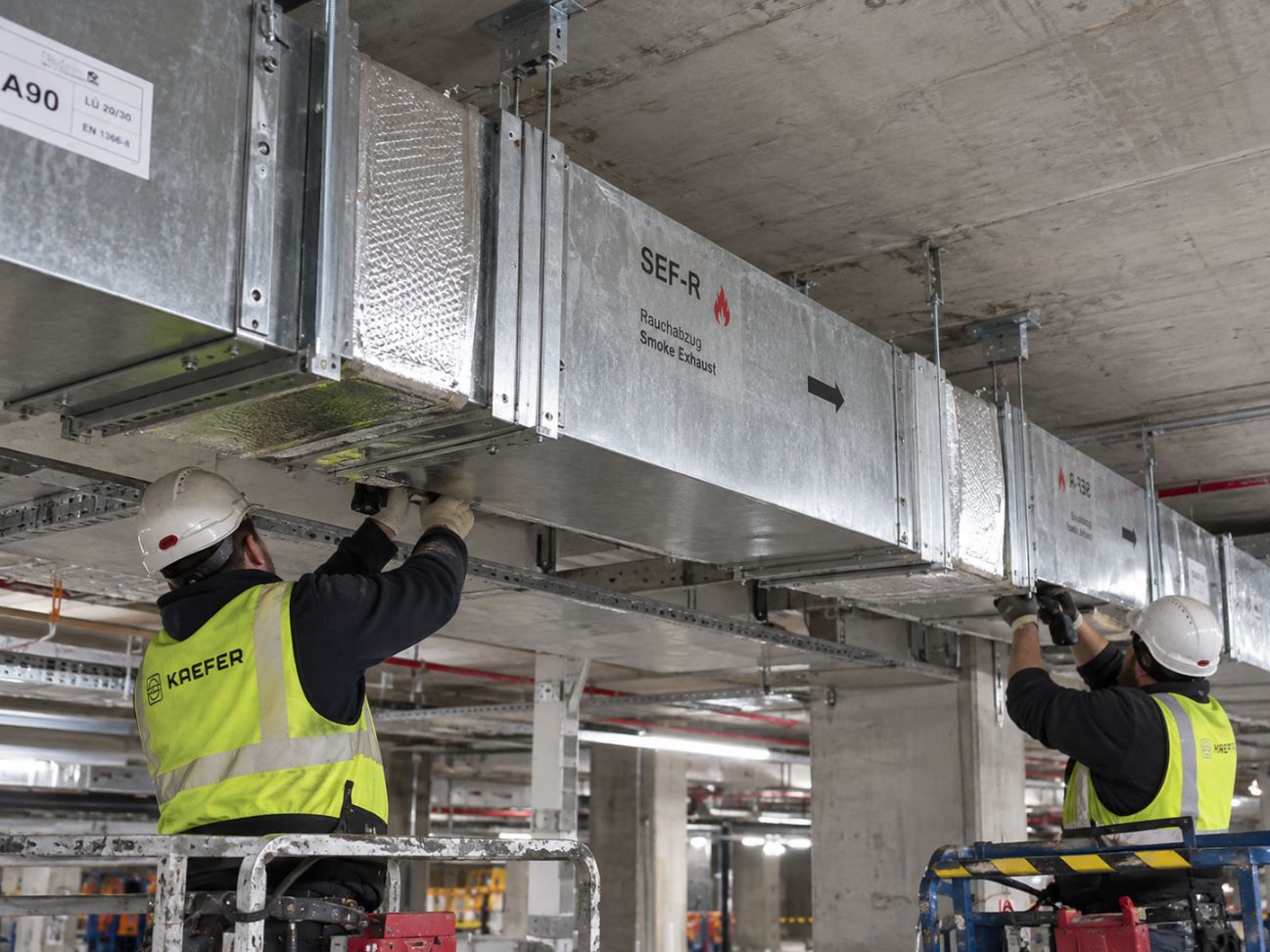

Воздуховоды дымоудаления с пределом огнестойкости EI 30, EI 60 и EI 120. Прокладка с сохранением огнестойкости, огнезащитная изоляция, крепление по нормативам.
Подпор воздуха

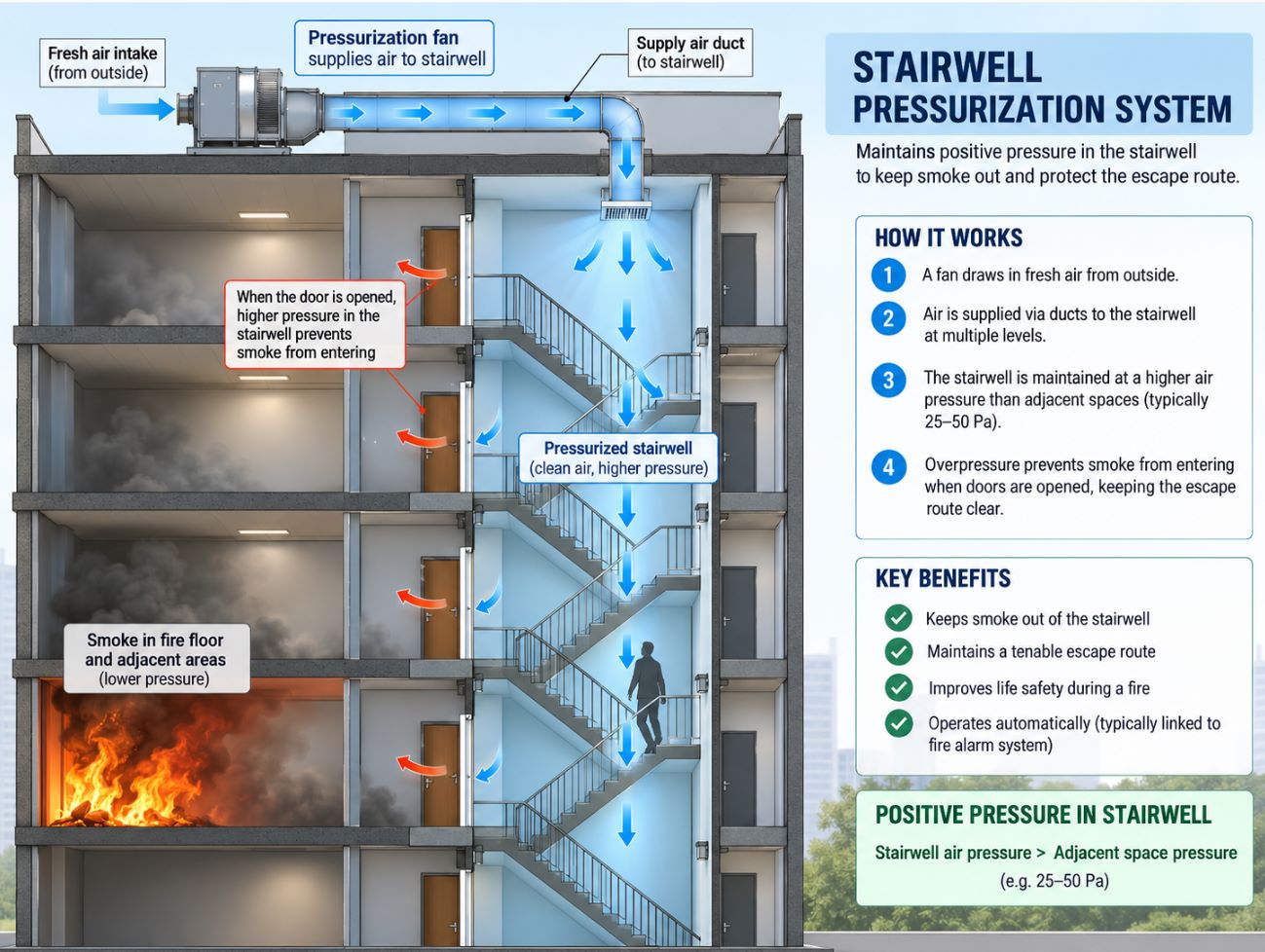

Приточная противодымная вентиляция для подпора воздуха в лестничные клетки, шахты лифтов, тамбур-шлюзы и зоны безопасности. Защита путей эвакуации от задымления.
Схема работы
Как работает система противодымной вентиляции

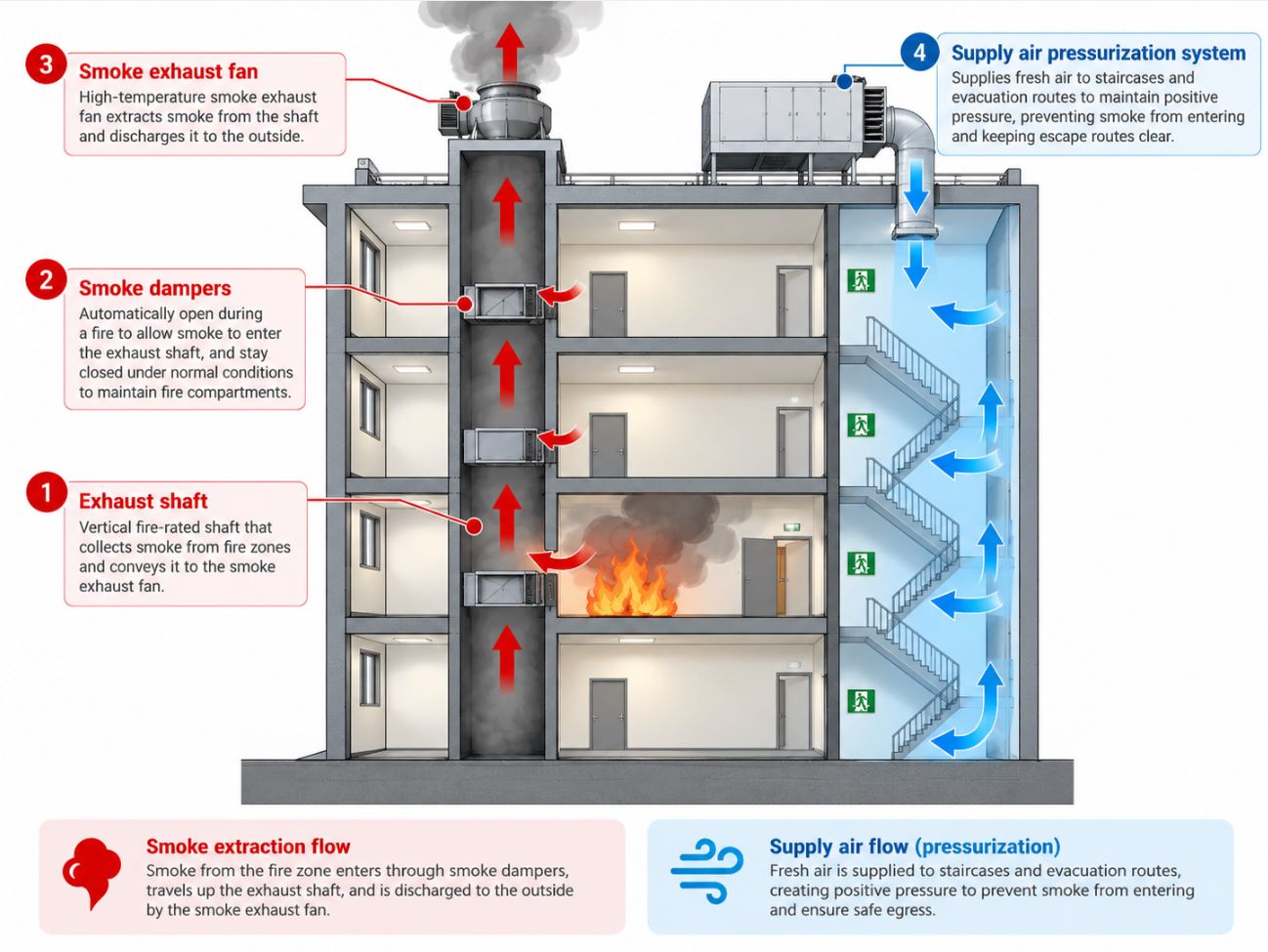

При пожаре система дымоудаления должна обеспечить незадымление путей эвакуации в течение времени, необходимого для вывода людей. Это достигается совместной работой вытяжной и приточной противодымной вентиляции.
- Открытие дымового клапана в зоне возгоранияПо сигналу АПС автоматика открывает клапан дымоудаления в дымовой зоне пожара. Остальные клапаны остаются закрытыми.Запуск вытяжного вентилятораВключается вентилятор дымоудаления, который удаляет продукты горения из зоны через дымовую шахту на кровлю.Подпор воздуха на путях эвакуацииОдновременно включается приточная система подпора, создающая избыточное давление в лестничных клетках и шахтах лифтов. Дым не проникает на пути эвакуации.Интеграция с АПС, СОУЭ и автоматикойСистема работает по сценарию: АПС даёт сигнал, СОУЭ оповещает, автоматика запускает вентиляторы и открывает нужные клапаны, отключается общеобменная вентиляция.
Расчёт дымоудаленияРасчёт по дымовым зонам и аэродинамика

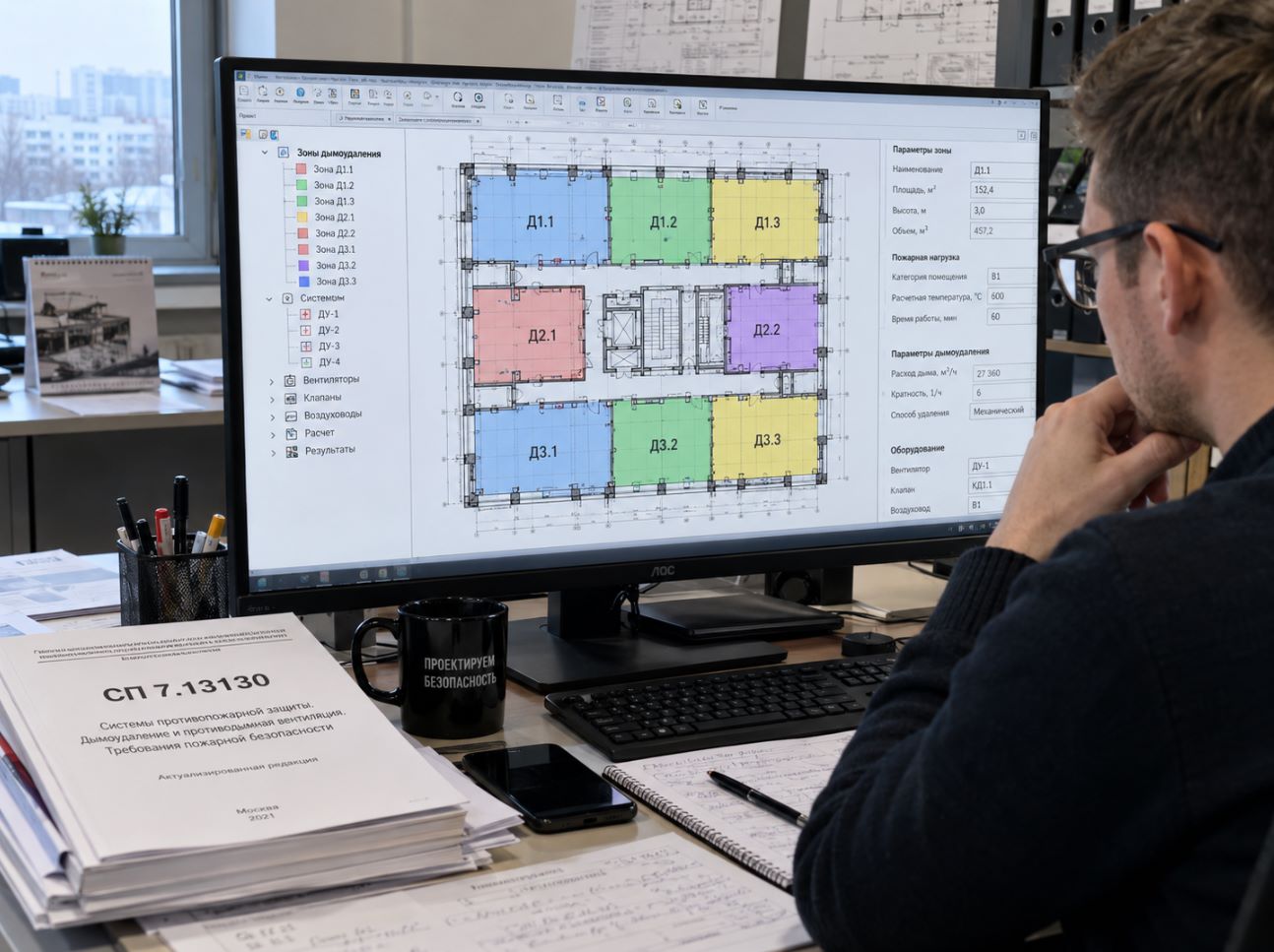

Корректный расчёт - основа работающей системы. Ошибки в расчёте приводят к тому, что дым не удаляется или подпор не удерживает дым на путях эвакуации. Выполняем расчёт по СП 7.13130 с учётом специфики объекта.
- Разбиение на дымовые зоныПлощадь дымовой зоны - не более 3000 м², для подземных парковок - не более 3000 м² с учётом требования СП. Каждая зона - отдельный клапан и сценарий.Расход дыма по зонамРасчёт массового расхода удаляемых продуктов горения с учётом площади очага, периметра, высоты помещения и температуры.Расчёт подпора воздухаОпределение расхода приточного воздуха для создания избыточного давления 20–150 Па в зависимости от типа помещения и этажности.Аэродинамический расчёт сетиРасчёт сопротивления воздуховодов, потерь давления, подбор вентиляторов по рабочей точке. Учитываем огнезащитную изоляцию и местные сопротивления.Оборудование
Оборудование для систем дымоудаления
Работаем с проверенными производителями противопожарного оборудования. Подбираем состав под задачу объекта и бюджет, обеспечиваем сертификаты и паспорта на всё оборудование.
Дымовые клапаны
Клапаны дымоудаления с электромеханическим приводом и терморазмыканием, огнестойкость EI 60/EI 120. Производители: Systemair, Ostberg, ВЕЗА, Арктос.
Вентиляторы дымоудаления
Крышные и канальные вентиляторы 400 °C/2 ч, 500 °C/1,5 ч, 600 °C/1 ч. Работоспособность при пожаре с сохранением расхода и напора.
Огнестойкие воздуховоды
Воздуховоды из оцинкованной стали с огнезащитным покрытием, базальтовой изоляцией или в кожухе. Пределы огнестойкости EI 30, EI 60, EI 120.
Автоматика и шкафы управления

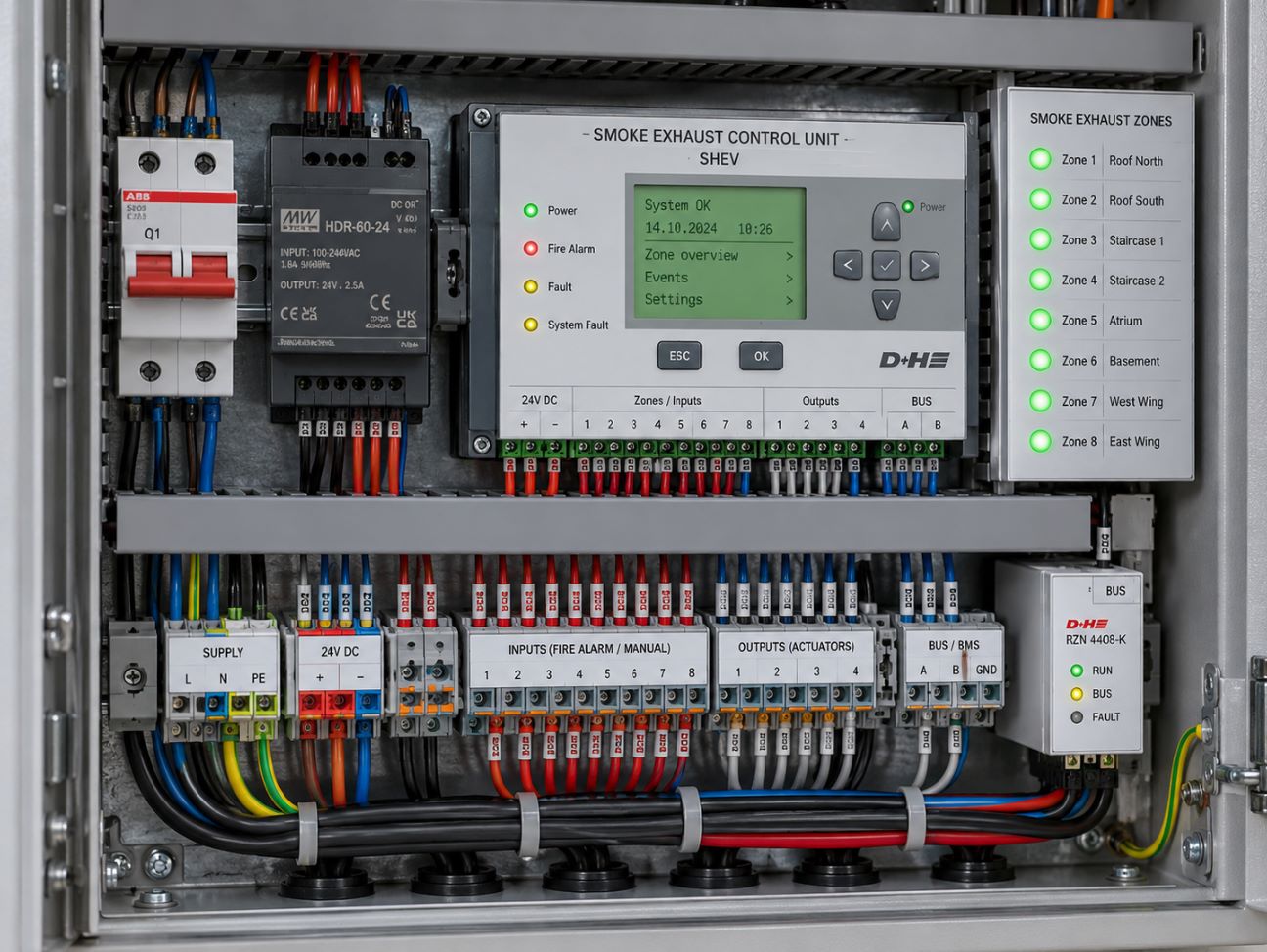

Шкафы управления дымоудалением, приборы автоматики, блоки индикации. Интеграция с АПС, СОУЭ и АСУ здания, ручной запуск с пульта.
Автоматика и интеграцияАвтоматика и интеграция с АПС и СОУЭ
Система дымоудаления работает в связке с пожарной сигнализацией, СОУЭ и другими системами противопожарной защиты. Все сценарии настраиваются и проверяются при пусконаладке.
- Интеграция с АПСАвтоматический запуск дымоудаления по сигналу пожарной сигнализации от извещателей в конкретной дымовой зоне. Монтаж пожарной сигнализации →Интеграция с СОУЭСинхронная работа с системой оповещения и управления эвакуацией: сначала оповещение в зоне возгорания и на путях эвакуации, затем - в смежных зонах. СОУЭ →Отключение общеобменной вентиляцииПо сигналу пожара отключается общеобменная вентиляция и кондиционирование, закрываются огнезадерживающие клапаны. Вентиляция →Ручной запуск и пульт диспетчераВозможность ручного запуска с пульта диспетчера, кнопок у эвакуационных выходов и шкафов управления. Индикация состояния системы в диспетчерской. Автоматизация вентиляции →Риски и ошибки
6 ошибок в системах дымоудаления, которые видны на испытаниях
Ошибки в системе дымоудаления выявляются либо на аэродинамических испытаниях, либо при реальном пожаре - когда исправлять уже поздно. Ниже - типовые проблемы, которых мы избегаем за счёт расчёта и ПНР.
1Неверный расчёт расхода дыма
Занижение расхода или напора вентилятора - дым не удаляется из зоны, дымовая зона заполняется продуктами горения.
→ Предписания надзора, переделка системы2Отсутствие подпора воздуха
Без подпора воздуха дым проникает в лестничные клетки и на пути эвакуации. Люди не могут безопасно покинуть здание.
→ Угроза жизни людей при пожаре3Воздуховоды без огнестойкости
Прокладка обычными воздуховодами вместо EI 30/60/120 - при пожаре канал теряет работоспособность и система отказывает.
→ Отказ системы в первые минуты пожара4Нет интеграции с АПС
Дымоудаление запускается только вручную - при пожаре нет автоматического срабатывания, теряется время.
→ Позднее включение, задымление5Формальная ПНР
Испытания не проводятся или оформляются «на бумаге» - реальные параметры системы не проверены, очаг возгорания не имитируется.
→ Отсутствие подтверждения работоспособности6Нет резервного питания
При отключении электроснабжения система должна работать от ИБП. Без расчёта АКБ дымоудаление отключается через 15–30 минут.
→ Отказ системы при аварии сетиПорядок работЭтапы проектирования и монтажа дымоудаления
Работаем по прозрачному регламенту: от обследования объекта до сдачи надзору. Каждый этап согласовывается с заказчиком до перехода к следующему.
1Обследование объекта
Выезд инженера, замеры площадей, оценка планировок, путей эвакуации, конструктивных особенностей. Определение категории объекта и требований СП 7.13130.
2Расчёт дымоудаления
Разбиение на дымовые зоны, расчёт расхода дыма и подпора воздуха, аэродинамический расчёт сети, подбор вентиляторов и клапанов. Проектирование →
3Проектирование системы
Разработка проекта: схемы, планы, спецификация, кабельные журналы. Согласование с заказчиком и экспертизой при необходимости.
4Монтаж вытяжной системы

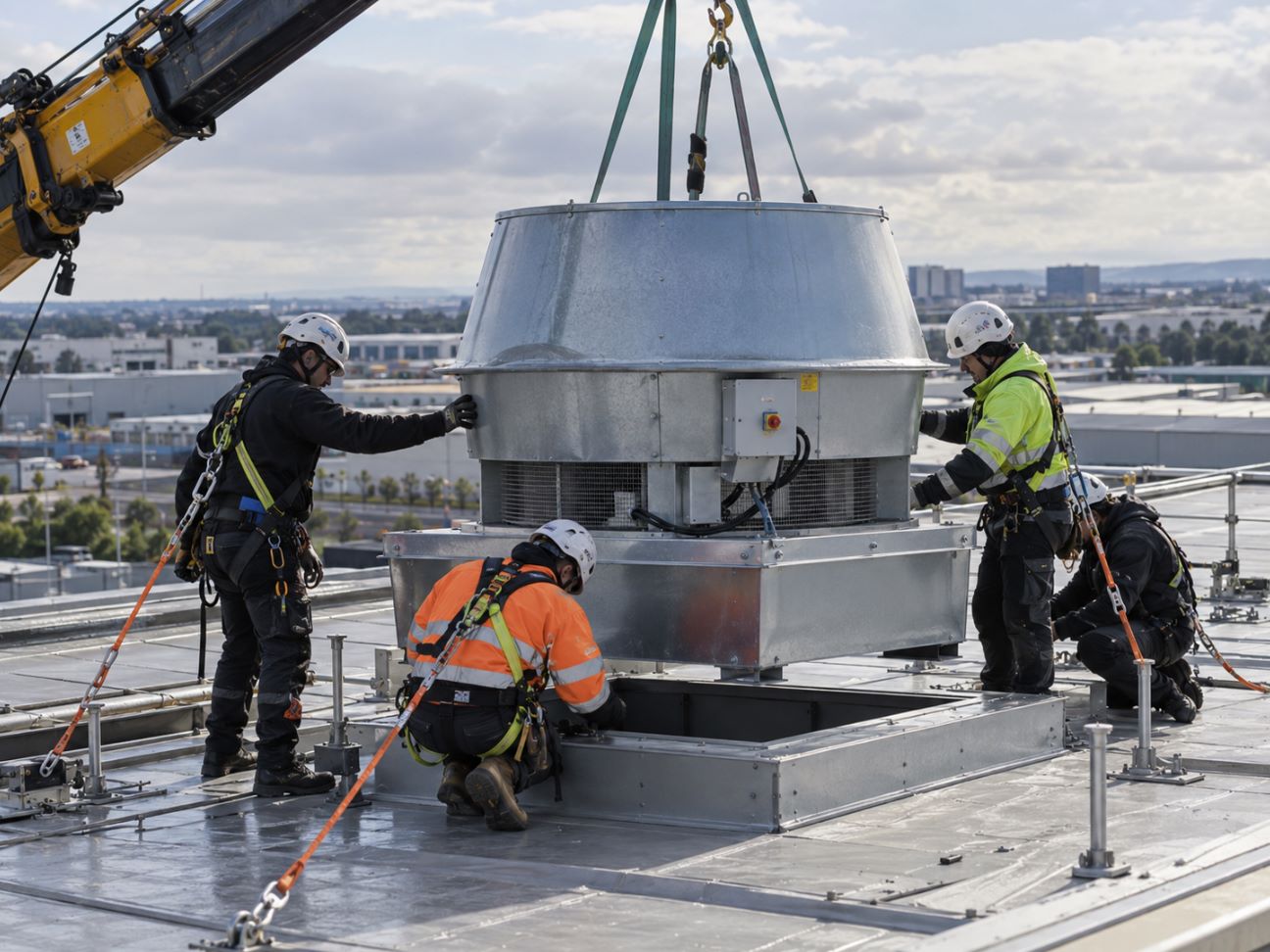

Установка вентиляторов дымоудаления, прокладка огнестойких воздуховодов, монтаж дымовых клапанов. Работы ведутся по рабочей документации.
5Монтаж системы подпора
Установка приточных вентиляторов подпора, воздуховодов, клапанов, шахт. Обеспечение незадымляемости лестничных клеток и лифтовых шахт.
6Автоматика и интеграция
Монтаж шкафов управления, пусконаладка сценариев, интеграция с АПС, СОУЭ, общеобменной вентиляцией и АСУ здания.
7Аэродинамические испытания
Проверка расхода и напора вентиляторов, перепада давления на дверях, срабатывания клапанов. Оформление протоколов испытаний. Испытания дымоудаления →
8Сдача надзору и обучение
Передача исполнительной документации, сопровождение при проверке МЧС, обучение персонала работе с системой и регламенту ТО.
Аэродинамические испытанияИспытания систем дымоудаления и сдача надзору

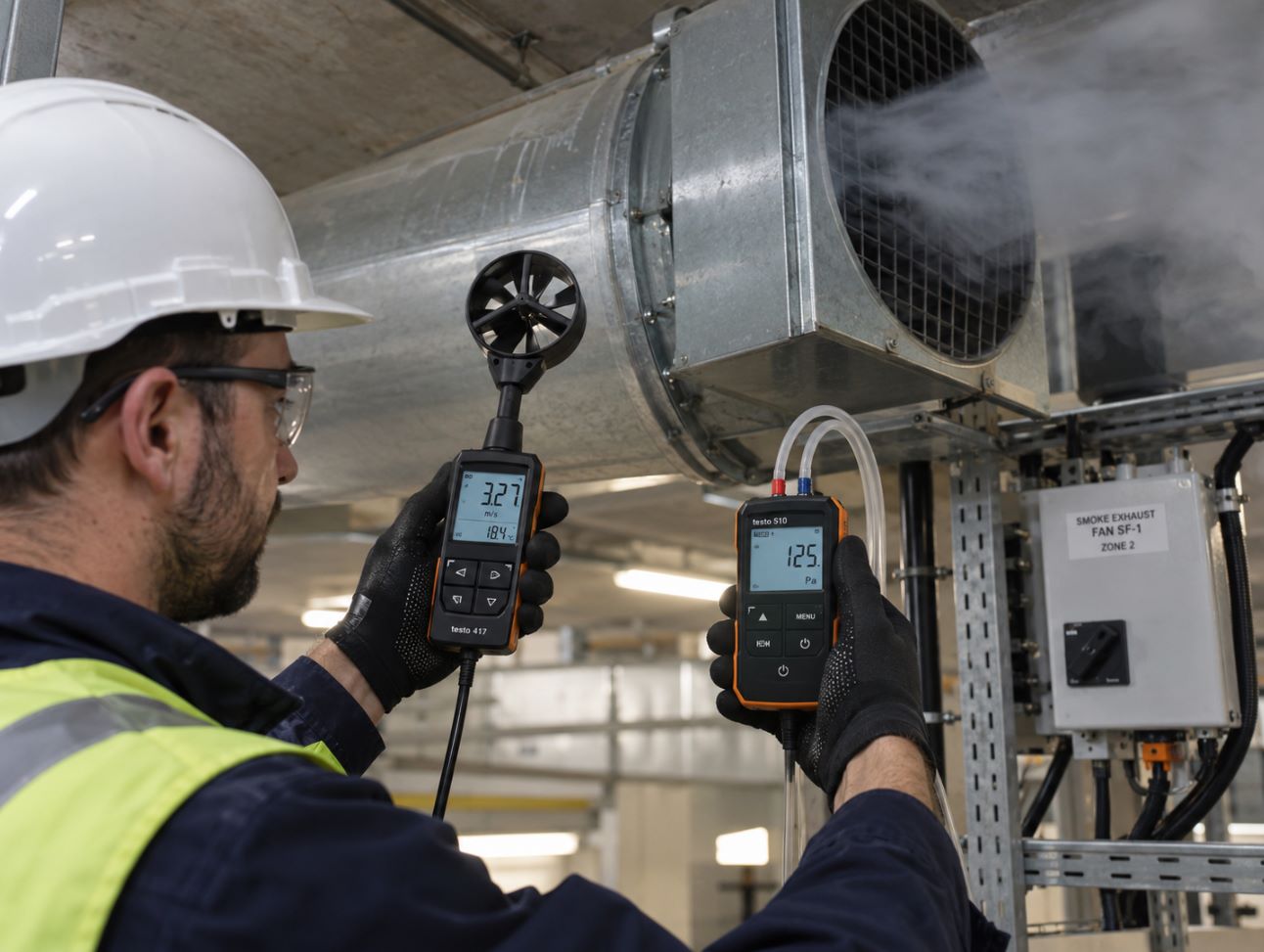

Перед сдачей объекта надзору проводим полный цикл пусконаладки и аэродинамических испытаний. Замеры выполняются приборами с действующей поверкой, протоколы включаются в исполнительную документацию.
- Замер расхода и напораПроверка фактических характеристик вентиляторов дымоудаления и подпора воздуха. Сравнение с проектными значениями.Перепад давления на дверяхПроверка избыточного давления 20–150 Па в лестничных клетках, шахтах лифтов и тамбур-шлюзах. Дифференциальный манометр.Срабатывание клапановПроверка открытия клапанов дымоудаления в зоне возгорания и закрытия клапанов в других зонах.Комплексные сценарииИмитация пожара: сработка АПС, запуск СОУЭ, открытие нужных клапанов, запуск вентиляторов, отключение общеобменной вентиляции.Сопровождение проверки МЧСПередача протоколов испытаний, объяснение логики работы системы инспектору, устранение замечаний на месте.Нормативная база
По каким нормативам проектируем и монтируем дымоудаление
Системы дымоудаления регламентируются несколькими сводами правил и стандартами. Соблюдение всех требований - обязательное условие для сдачи надзору.
Документ Что регламентирует СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности к системам вентиляции и дымоудаления СП 484.1311500 Требования к системам противопожарной защиты, автоматике и интеграции дымоудаления с АПС СП 486.1311500 Требования к системам пожарной сигнализации, обеспечивающим запуск дымоудаления ГОСТ Р 53301-2013 Клапаны противопожарные систем вентиляции. Методы испытаний на огнестойкость ГОСТ Р 53299-2013 Воздуховоды. Метод испытаний на огнестойкость ГОСТ Р 53300-2009 Противодымная защита зданий и сооружений. Методы приёмо-сдаточных и периодических испытаний Стоимость и срокиСколько стоит проектирование и монтаж дымоудаления
Стоимость зависит от площади объекта, количества дымовых зон, этажности и сложности системы. Ниже - ориентировочные диапазоны. Точная смета - после обследования объекта.
Тип объекта Состав системы Стоимость под ключ Срок Помещение до 500 м² Вытяжная система, 1–2 клапана, 1 вентилятор от 350 000 ₽ 2–3 недели ТЦ, офис 1 000–3 000 м² Вытяжная + подпор, автоматика, интеграция с АПС от 850 000 ₽ 4–6 недель Подземная парковка Вытяжная система по зонам, дымовые клапаны, автоматика от 1 500 000 ₽ 6–8 недель Многоэтажное здание Вытяжная + подпор, шахты, клапаны на этажах, автоматика от 2 400 000 ₽ 8–12 недель Производство, склад Вытяжная система, крышные вентиляторы, автоматика по договору индивидуально В стоимость включены: расчёт, проект, монтаж, автоматика, ПНР, аэродинамические испытания и сдача надзору. Оборудование и материалы - по спецификации проекта. Точная цена - после обследования.
ПортфолиоРеализованные системы дымоудаления
Объекты с смонтированными системами дымоудаления и противодымной вентиляции. По каждому - площадь, состав системы и результат сдачи надзору.
Дымоудаление подземного паркинга
Система дымоудаления на -2 этаже подземного паркинга. Дымовые зоны по 3000 м², клапаны EI 120, крышные вентиляторы 400 °C.
6 000 м²площадь объекта2 дымовые зоныв системе28 днейсрок монтажабез замечанийсдача МЧС
Подпор воздуха в 16-этажном доме
Система подпора воздуха в лестничные клетки и шахты лифтов. Приточные вентиляторы, клапаны, автоматика с интеграцией в АПС.
16 этажейвысота здания2 лестницыс подпором45 днейсрок работ3 годагарантия
Дымоудаление производственного цеха
Система дымоудаления для цехов с высокими потолками. Крышные вентиляторы 600 °C, огнестойкие воздуховоды EI 60, автоматика.
12 000 м²площадь цехов4 вентилятора600 °C35 днейсрок монтажаPUE 1,35эффективностьСмежные услугиДругие услуги по пожарной безопасности и вентиляции
Полный цикл работ по системам противопожарной защиты и инженерным системам в Санкт-Петербурге и по России.
АПСМонтаж пожарной сигнализацииУстановка АПС под ключ: обследование, монтаж, ПНР, сдача. ОПОВЕЩЕНИЕСОУЭПроектирование и монтаж систем оповещения и управления эвакуацией. ПОЖАРОТУШЕНИЕГазовое пожаротушениеАГПТ для ЦОД, серверных и архивов: расчёт, монтаж, ПНР. ВЕНТИЛЯЦИЯВентиляцияПроектирование и монтаж систем общеобменной вентиляции. АВТОМАТИКААвтоматизация вентиляцииАвтоматика и диспетчеризация систем вентиляции и дымоудаления. ПРОЕКТПроектирование пожарной сигнализацииПроект АПС по СП 484 и СП 486, стадии П и РД. ДОКУМЕНТЫПланы эвакуацииРазработка и изготовление планов эвакуации по ГОСТ. ДЕКЛАРАЦИЯПожарная декларацияРазработка и сопровождение подачи декларации в МЧС.FAQВопросы о проектировании и монтаже дымоудаления
Для каких объектов обязательна система дымоудаления?
Система дымоудаления обязательна для большинства объектов в соответствии со СП 7.13130.2009. В первую очередь: подземные и закрытые надземные автостоянки, производственные и складские здания с категориями А, Б, В, торговые и общественные здания, многоэтажные жилые дома, объекты с массовым пребыванием людей. Точный перечень определяется проектом.Сколько стоит монтаж системы дымоудаления под ключ?
Ориентировочно: помещение до 500 м² - от 350 000 ₽, ТЦ или офис 1 000–3 000 м² - от 850 000 ₽, подземная парковка - от 1 500 000 ₽, многоэтажное здание - от 2 400 000 ₽. В стоимость входят расчёт, проект, монтаж, автоматика, ПНР, испытания и сдача надзору. Точная цена - после обследования объекта.Чем отличается дымоудаление от противодымной вентиляции?
Дымоудаление - это удаление продуктов горения из зоны пожара через дымовые клапаны, шахты и крышные вентиляторы. Противодымная вентиляция - это система в целом, включающая как вытяжное дымоудаление, так и приточную систему подпора воздуха на путях эвакуации. Обе части работают совместно и называются системой противодымной защиты.Какая температура должна выдерживать система дымоудаления?
Вентиляторы дымоудаления и клапаны должны сохранять работоспособность при температуре 400 °C - не менее 120 минут, при 500 °C - не менее 90 минут, при 600 °C - не менее 60 минут. Конкретные требования зависят от назначения объекта и определяются проектом по СП 7.13130.2009.Проводите ли вы аэродинамические испытания дымоудаления?
Да, аэродинамические испытания - обязательный этап перед сдачей системы надзору. Проводим замеры расхода и напора вентиляторов, перепада давления на дверях, срабатывания клапанов. Оформляем протоколы испытаний, которые включаются в исполнительную документацию и предъявляются инспектору МЧС.Как система дымоудаления интегрируется с пожарной сигнализацией?
Система дымоудаления запускается автоматически по сигналу АПС. При сработке извещателей в конкретной дымовой зоне автоматика открывает соответствующий клапан и запускает вентилятор. Одновременно включается подпор воздуха на путях эвакуации, отключается общеобменная вентиляция, запускается СОУЭ. Все сценарии настраиваются и проверяются при пусконаладке.Можно ли смонтировать дымоудаление на действующем объекте?
Да, у нас большой опыт монтажа систем дымоудаления на работающих объектах - ТЦ, парковках, производствах, жилых домах. Работаем поэтапно по зонам, в ночные смены, с минимальным влиянием на бизнес заказчика. Согласуем график и используем временные схемы там, где это необходимо.Обслуживаете ли вы системы дымоудаления после монтажа?
Да, мы оказываем услуги технического обслуживания систем дымоудаления по регламенту: проверка вентиляторов, клапанов, автоматики, воздуховодов, ежегодные аэродинамические испытания. ТО оформляется актом и записью в журнале. Подробнее - в разделе об обслуживании пожарной сигнализации.Сколько времени занимает монтаж системы дымоудаления?
Сроки зависят от площади объекта и состава системы. Для помещения до 500 м² - 2–3 недели, для ТЦ или офиса 1 000–3 000 м² - 4–6 недель, для подземной парковки - 6–8 недель, для многоэтажного здания - 8–12 недель. Сроки фиксируются в договоре.Как заказать проектирование и монтаж дымоудаления?
Оставьте заявку или позвоните. Инженер бесплатно выедет на объект для обследования, после чего подготовим расчёт, смету и коммерческое предложение в течение 2 рабочих часов. Работаем в Санкт-Петербурге, Ленинградской области и по всей России.Коммерческое предложениеРассчитаем дымоудаление под ключ за 2 часа
Опишите объект: площадь, назначение, этажность, наличие парковки и путей эвакуации. Инженер бесплатно выедет на обследование в СПб и подготовит расчёт, смету и сроки - без обязательств с вашей стороны.
