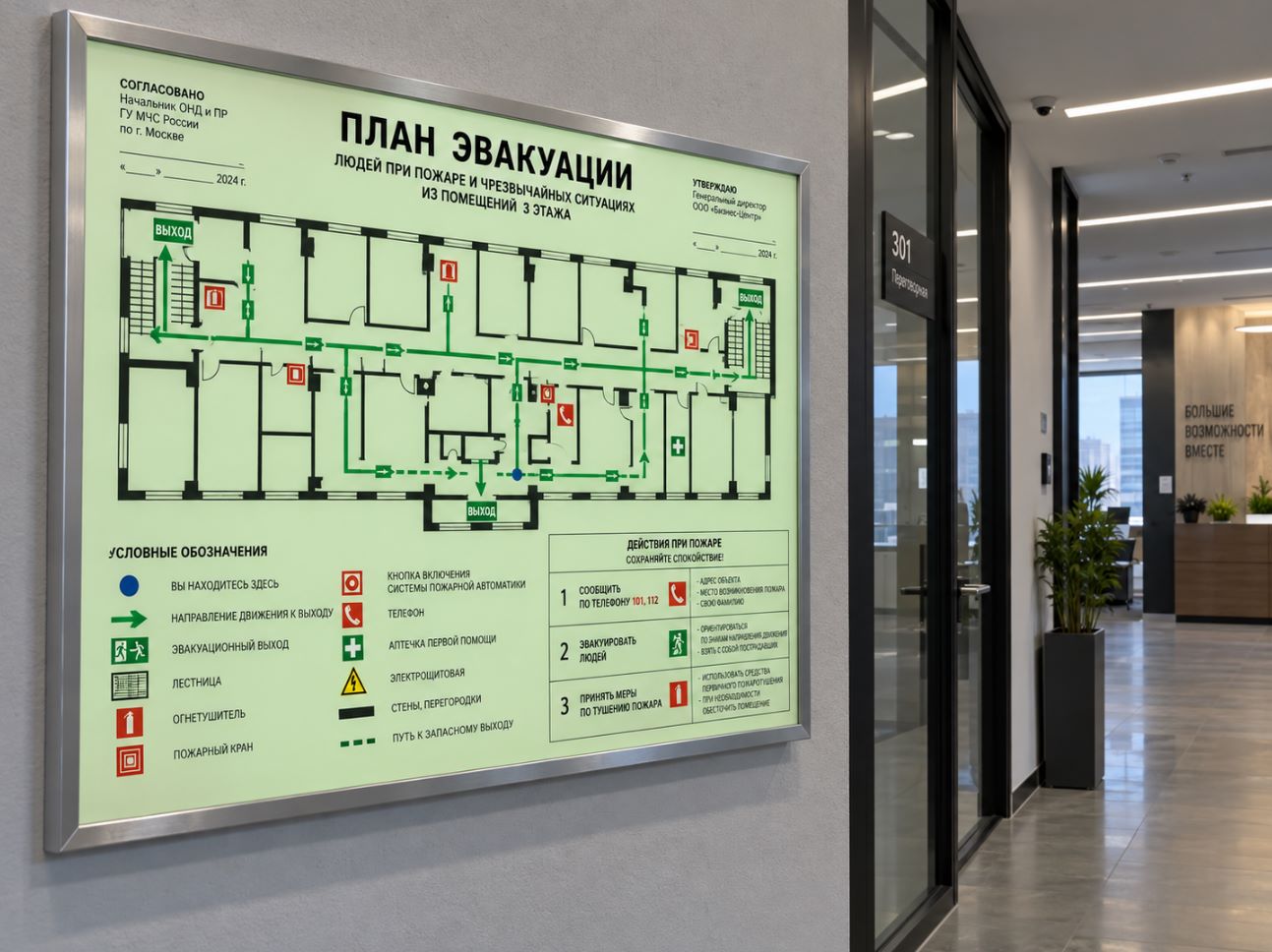

Разрабатываются для каждого этажа здания с постоянным пребыванием людей. Показывают планировку этажа, эвакуационные выходы, пути движения и все средства противопожарной защиты.
Пожарная безопасность · Санкт-Петербург
Изготовление планов эвакуации в СПб по ГОСТ
Разрабатываем и изготавливаем планы эвакуации для объектов любого назначения: офисы, ТЦ, магазины, гостиницы, школы, производства, склады. Полный цикл - разработка макета по плану БТИ, согласование с заказчиком, печать на фотолюминесцентной плёнке с накаткой на ПВХ, установка в раму и монтаж на объекте. Соответствие ГОСТ 34428-2018 и ППР №1479, срок изготовления - от 1 рабочего дня.
ГОСТ 34428-2018Фотолюминесцентное исполнениеСветится 24 часа600×400 и 400×300 ммСогласование макетаИзготовление от 1 дня
Согласование макета - бесплатно. Правки до финальной печати - без доплат.
Планы эвакуацииРазработка, изготовление, монтажСобственное производство: печать на фотолюминесцентной плёнке, накатка на ПВХ, установка в алюминиевую или пластиковую раму. Полный комплект документов для надзора.
от 1 рабочего днясрок изготовления после согласования макета
Свечение 24 часафотолюминесцентное исполнение по ГОСТ 34428-2018
600×400 и 400×300 ммстандартные размеры по ГОСТ 12.4.026-2015
Согласование макетабесплатно, с правками до финальной печати
Виды планов
Какие планы эвакуации мы изготавливаем
Вид плана эвакуации определяется назначением объекта, этажностью и планировкой. Для одного объекта часто требуется комплект из нескольких планов - этажных и локальных.
Локальные планы (400×300 мм)

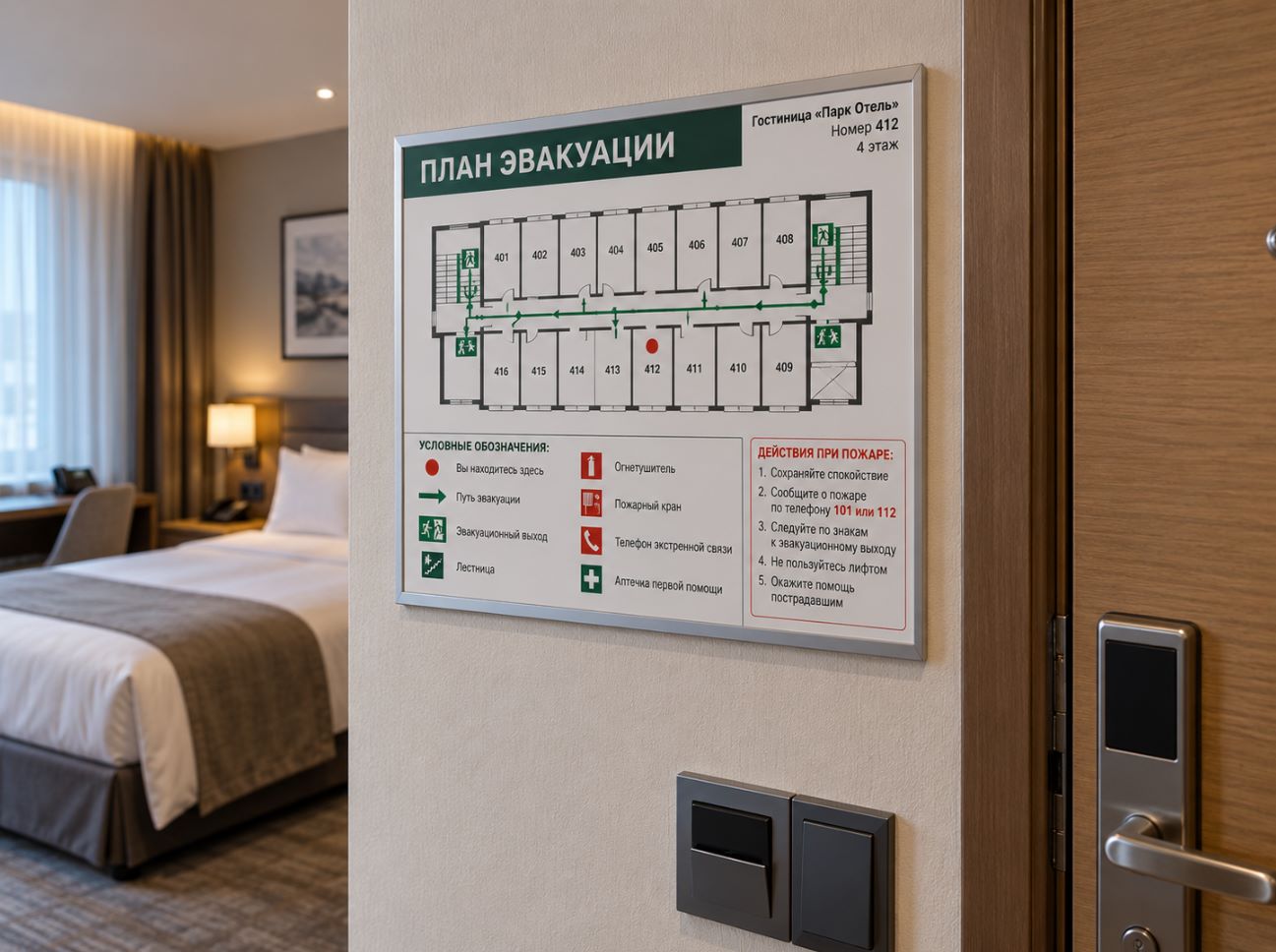

Для гостиничных номеров, больничных палат, кабинетов, отдельных помещений. Содержат путь эвакуации от конкретного места и метку «Вы находитесь здесь».
Секционные планы
Для крупных объектов со сложной планировкой и большим количеством помещений на этаже. Этаж делится на секции, каждая - со своим планом эвакуации.
Фотолюминесцентные планы
Обязательны для объектов с массовым пребыванием людей, гостиниц, больниц, школ, детских садов. Светятся в темноте не менее 24 часов без источника питания.
Исходные данные
Что нужно для разработки макета плана
Для разработки плана эвакуации достаточно минимального набора документов. Если чего-то не хватает - поможем собрать: подскажем, где взять план БТИ, и подставим недостающую информацию из открытых источников.
- План БТИ или поэтажный планВ PDF, DWG, JPG или даже качественное фото. Без него план можно разработать по обмерным работам - выезд инженера по СПб бесплатно.Наименование и адрес объектаПолное название организации, юридический адрес, для какого этажа или помещения разрабатывается план.ФИО руководителяКто утверждает план - как правило, руководитель организации или лицо, ответственное за пожарную безопасность.Информация о средствах ОПСРасположение огнетушителей, пожарных кранов, ИПР, СИЗ, аптечек, электрощитов. Если данных нет - инженер фиксирует всё на выезде.
Состав планаЧто входит в план эвакуации
План эвакуации состоит из графической и текстовой частей. Обе части обязательны по ГОСТ 34428-2018 - без них план считается недействительным и не принимается при проверке надзора.

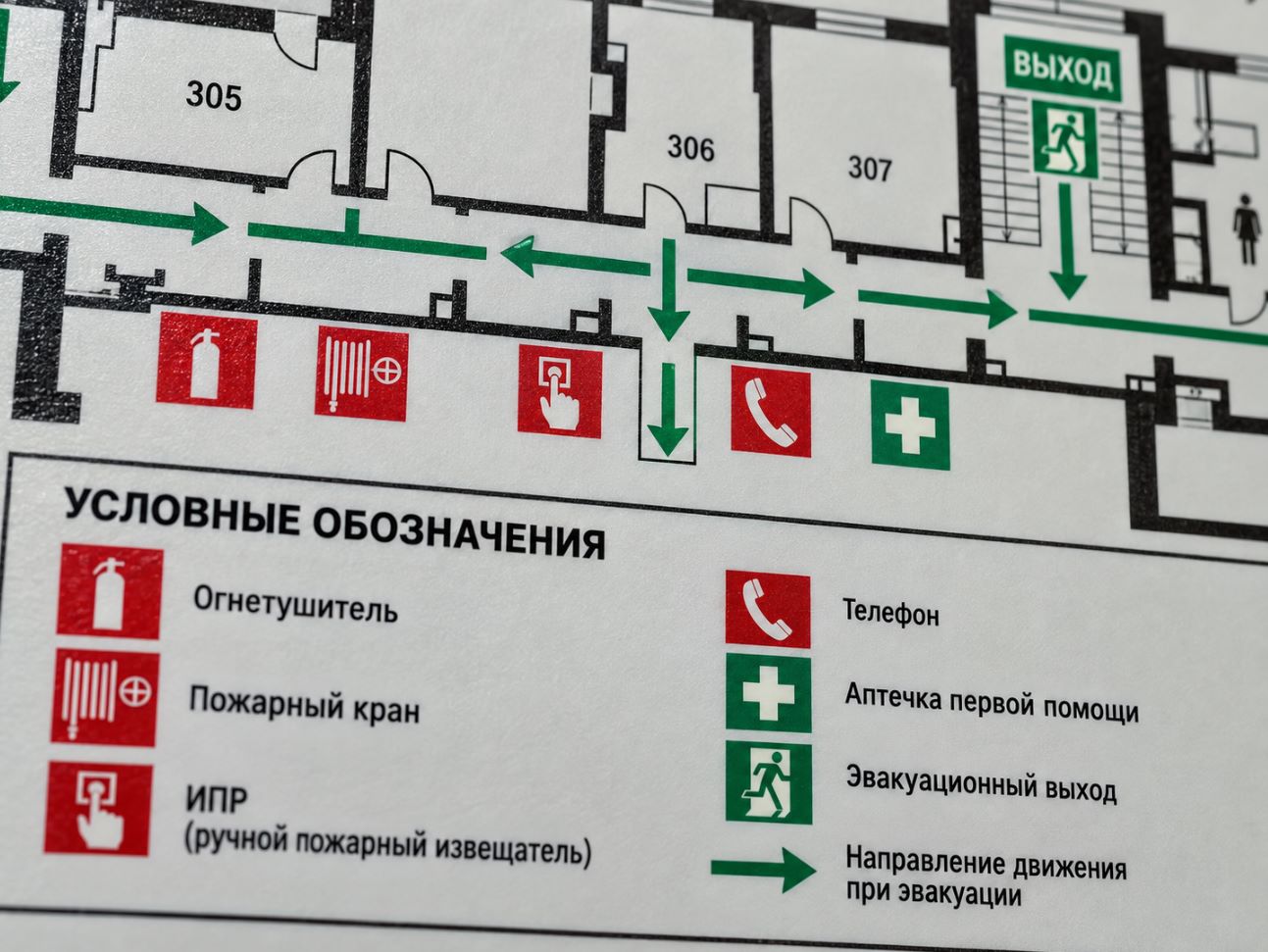

- Графическая частьПланировка этажа или помещения с эвакуационными выходами, путями движения, лестницами, лифтами и средствами противопожарной защиты.Текстовая частьПеречень действий при пожаре: сообщить в пожарную охрану, организовать эвакуацию, встретить подразделения МЧС, обесточить оборудование.Условные обозначенияЭВ - эвакуационный выход, О - огнетушитель, ПК - пожарный кран, ИПР - ручной извещатель, СИЗ, аптечка, электрощит. Всего 20+ стандартных знаков.Направления движенияОсновные и резервные пути эвакуации, направления движения к выходам, обозначенные сплошными и пунктирными зелёными стрелками.Подписи и штампыНаименование объекта, этаж, ФИО ответственного, дата утверждения, место для штампа организации и подписи руководителя.
Полный разбор требований, размеров и правил размещения - в отдельной статье: требования к плану эвакуации →
Фотолюминесцентное исполнениеПланы, светящиеся в темноте 24 часа

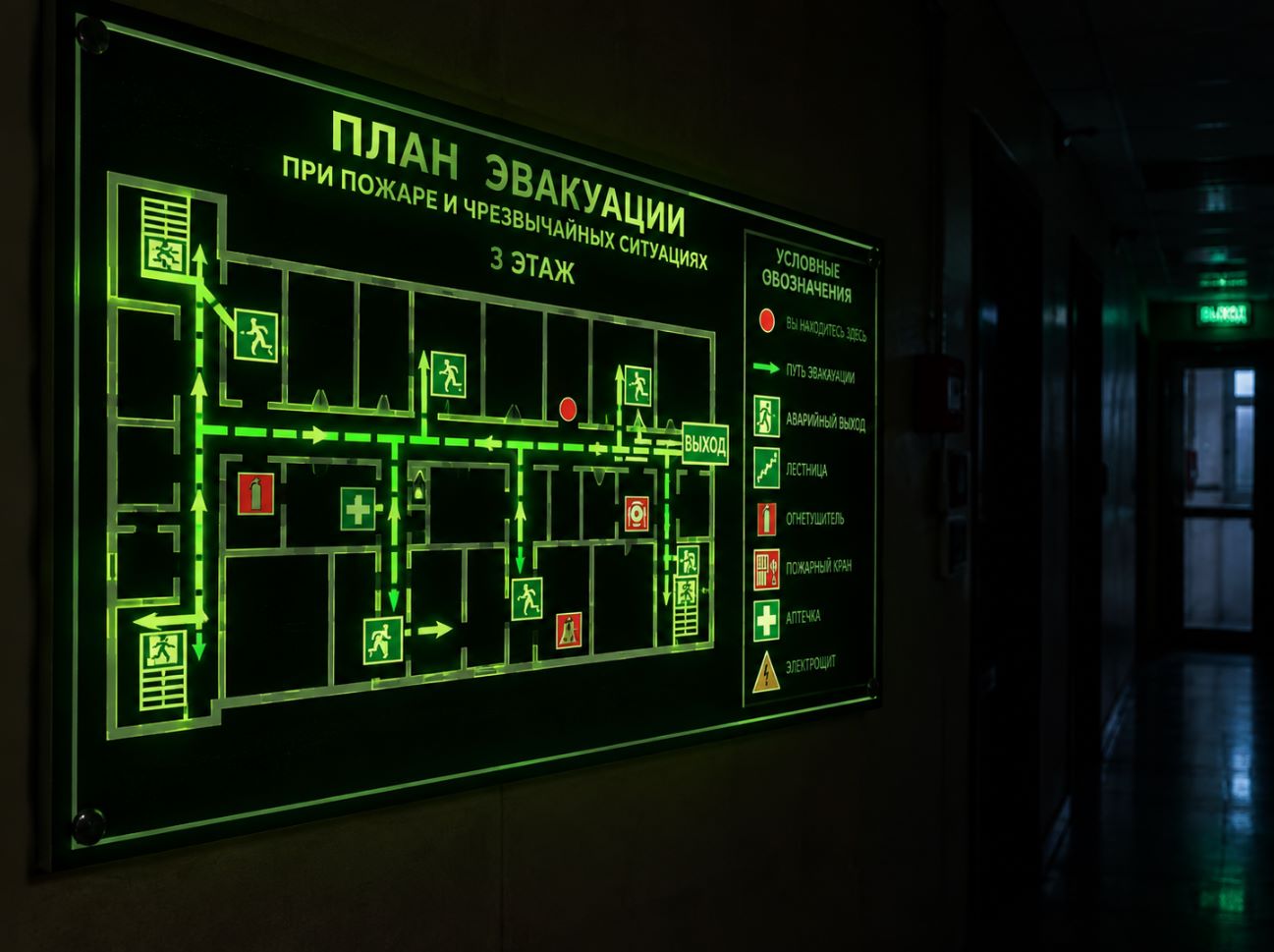

Фотолюминесцентное исполнение - обязательное требование для объектов с массовым пребыванием людей, гостиниц, больниц, школ и детских садов. В случае пожара или отключения питания план продолжает светиться и указывать пути эвакуации.
- Послесвечение не менее 24 часовСоответствие ГОСТ 34428-2018 и ГОСТ 12.4.026-2015 по времени и яркости послесвечения фотолюминесцентных элементов.Яркость в темнотеЭлементы плана различимы при полном отсутствии освещения - стрелки, знаки и выходы читаются с расстояния нескольких метров.Состав материаловФотолюминесцентная плёнка с накаткой на жёсткую ПВХ-основу. Устойчива к влаге, перепадам температур и выцветанию.Соответствие нормативамДля объектов, где фотолюминесцентное исполнение обязательно, прилагаем подтверждающие документы для проверки МЧС.Риски и ошибки
6 ошибок при изготовлении планов эвакуации
Ошибки в планах эвакуации выявляются на проверке надзора и приводят к штрафам и предписаниям. Ниже - типовые проблемы, которых мы избегаем на этапе разработки макета.
1Отсутствие текстовой части
Многие типовые планы из интернета содержат только графику без инструкции о действиях при пожаре. Такой план считается недействительным.
→ Предписание МЧС, штраф до 400 000 ₽2Неверные условные обозначения
Самодельные значки вместо стандартных по ГОСТ 12.4.026-2015 - например, огнетушитель обозначен треугольником или произвольной иконкой.
→ План не принимается надзором3Устаревшая планировка
План разработан по старому БТИ - после перепланировки пути эвакуации на плане не соответствуют реальности.
→ Люди бегут не туда при пожаре4Отсутствие фотолюминесценции
Для объектов, где фотолюминесцентное исполнение обязательно, заказывают обычную печать на ПВХ.
→ План не соответствует требованиям ППР №14795Нет данных о средствах ОПС
На плане не отмечены огнетушители, пожарные краны, ИПР и электрощиты. При пожаре люди не знают, где брать средства тушения.
→ Потеря времени на эвакуации и тушении6Неверное размещение на стене
План повешен на 2,5 м или в тёмном углу - по нормам он должен быть на высоте 1,4–1,7 м от пола и хорошо освещён.
→ План не выполняет свою функциюПорядок работЭтапы изготовления плана эвакуации
Работаем по прозрачному регламенту: от заявки до монтажа плана на объекте. Каждый этап согласовывается с заказчиком до перехода к следующему.
1Заявка и сбор исходных данных
Принимаем план БТИ или выезжаем на объект для обмерных работ, фиксируем средства ОПС и уточняем детали по объекту.
2Разработка макета

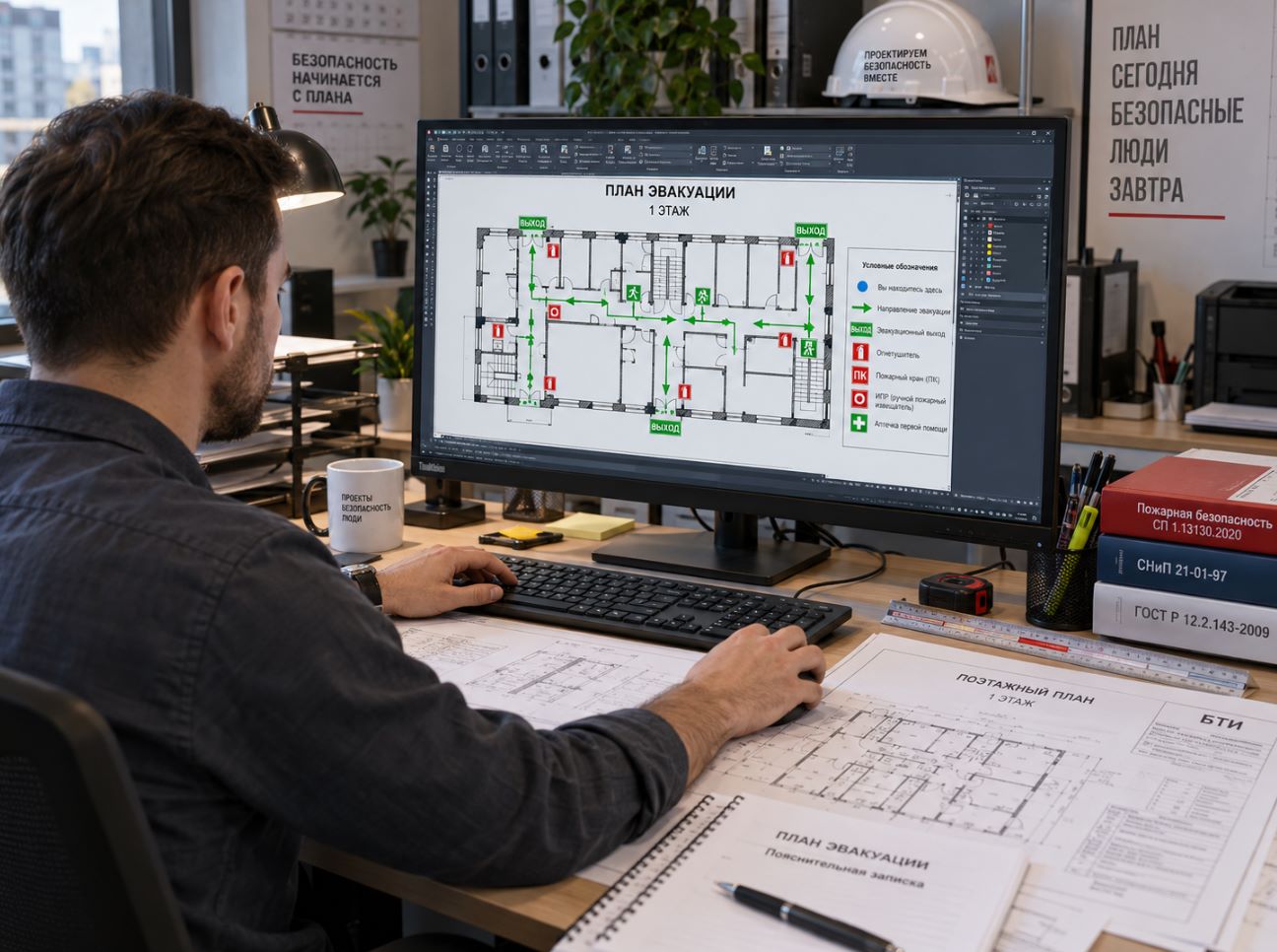

Инженер-дизайнер формирует макет плана эвакуации по ГОСТ 34428-2018: планировка, пути эвакуации, условные обозначения, текстовая часть. Требования к плану эвакуации →
3Согласование макета
Отправляем макет заказчику на согласование в PDF. Вносим правки до финального утверждения - бесплатно.
4Изготовление
Печать на фотолюминесцентной плёнке, накатка на ПВХ, установка в раму из алюминия или пластика с защитным покрытием. Обычно - от 1 до 3 рабочих дней.
5Доставка и монтаж

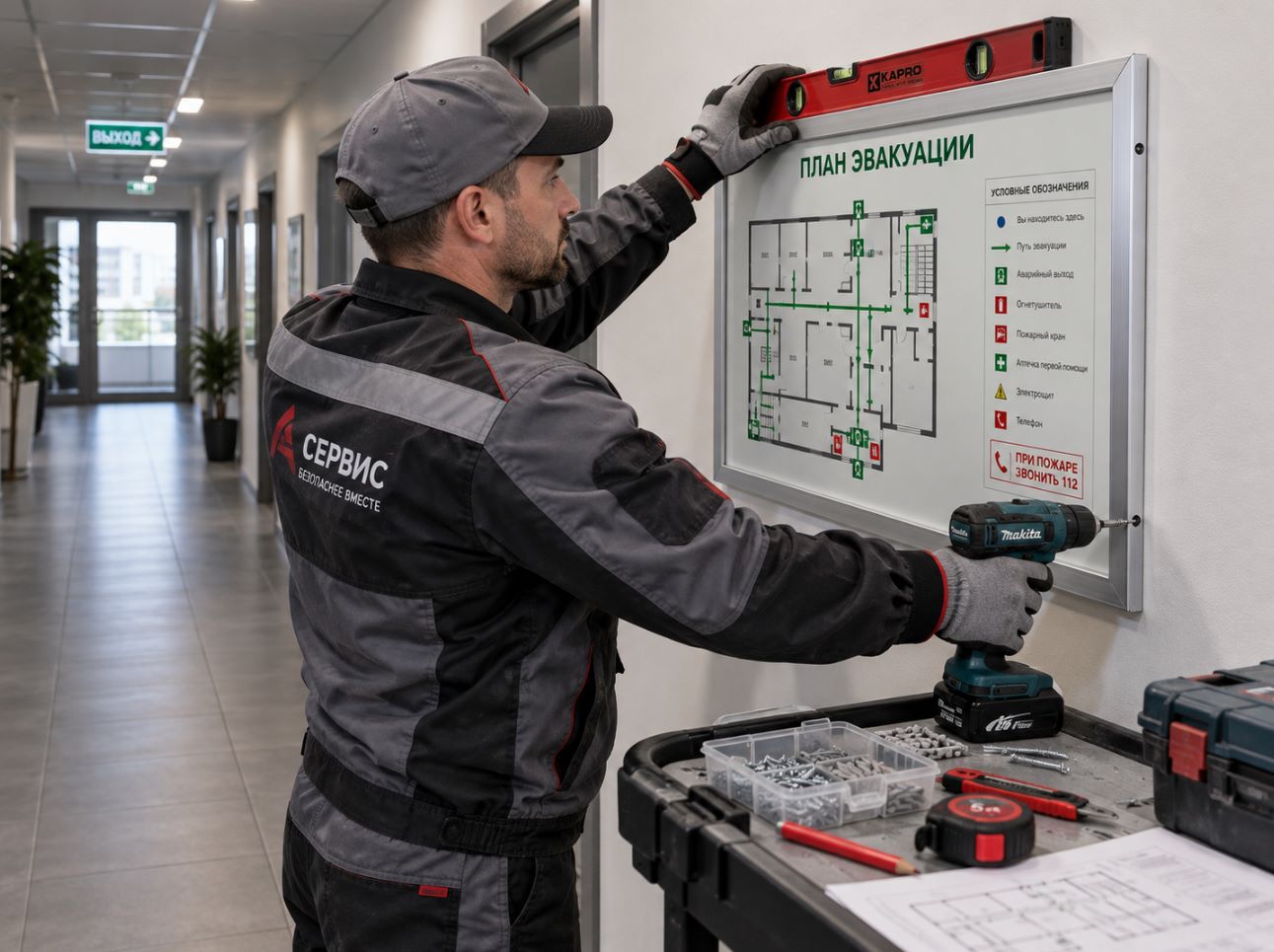

Доставка по Санкт-Петербургу и Ленобласти. Монтаж плана на стену по нормам - на высоте 1,4–1,7 м от пола, на видном месте у выходов и в коридорах.
6Документы для проверки
Передаём комплект документов: сертификаты на фотолюминесцентные материалы, акт выполненных работ. План готов к проверке надзора.
Собственное производствоИзготавливаем планы на собственном производстве

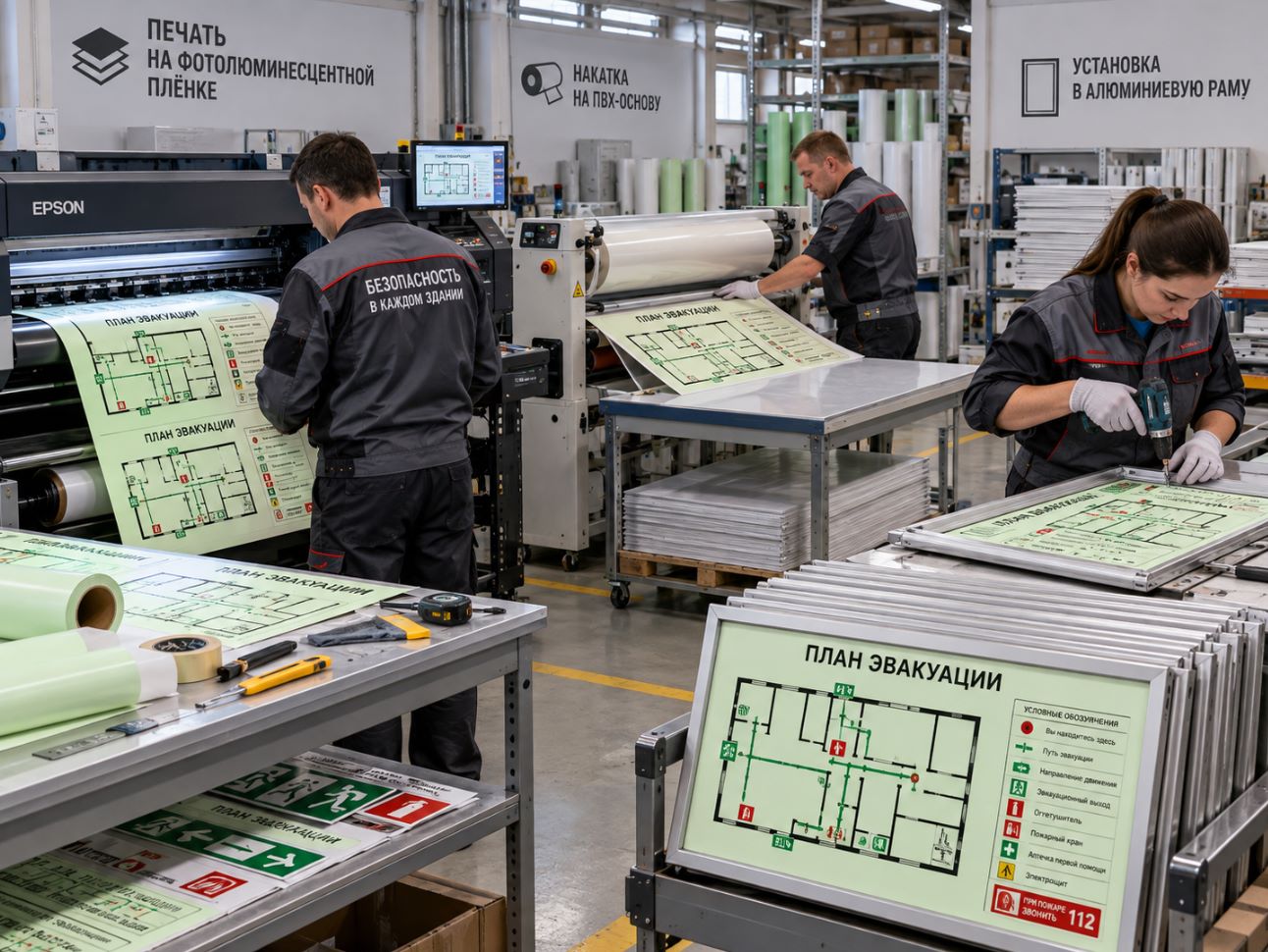

Печать, накатка, установка в раму - всё делаем в собственном цехе в Санкт-Петербурге. Это даёт контроль качества на каждом этапе и позволяет выпускать тиражи от 1 до 500 планов без посредников и задержек.
- Фотолюминесцентная плёнкаСертифицированные материалы отечественных производителей с подтверждённым послесвечением 24 часа.Основа - ПВХ 3 ммЖёсткая основа не гнётся, не желтеет и не деформируется при перепадах температуры и влажности.Рамы на выборАлюминиевые или пластиковые рамы, прозрачное защитное покрытие, крепёж для монтажа в комплекте.Тиражи и срокиОдин план - от 1 дня. Серия из 20–100 планов - 3–5 рабочих дней. Скидки на объём.Монтаж на объекте
Установка планов эвакуации по нормам
Правильное размещение плана - это часть соответствия требованиям. План должен быть виден сразу при входе на этаж или в помещение, на высоте 1,4–1,7 м от пола, у эвакуационных выходов и в коридорах.
- Высота 1,4–1,7 мНа уровне глаз человека, чтобы план был хорошо виден и читался без наклона.Расположение у выходовУ каждого эвакуационного выхода, в коридорах, холлах, вестибюлях и на лестничных площадках.Хорошее освещениеПлан должен быть освещён - в том числе аварийным освещением. Работает в связке с аварийным освещением →Прочный крепёжМонтаж на анкерные болты или дюбели в зависимости от материала стены. Рамка защищает план от повреждений и влаги.
Согласование макетаСогласование макета - бесплатно
Перед печатью вы получаете макет плана в PDF - со всеми условными обозначениями, путями эвакуации и текстовой частью. Правки - до финального вида, без доплат. Печатаем только после утверждения заказчиком.
- Макет в PDFОтправляем на согласование в удобном формате. Можно распечатать и показать руководителю или ответственному за ПБ.Правки без доплатМеняем расположение знаков, корректируем пути эвакуации, добавляем текст и информацию - до финального утверждения.Согласование с надзоромПри необходимости помогаем подготовить макет к предъявлению инспектору МЧС на этапе проекта.Печать после утвержденияТолько после вашего «ОК» отправляем макет в производство - исключены переделки и лишние расходы.Нормативная база
По каким нормативам изготавливаем планы
Планы эвакуации регламентируются несколькими документами. Соблюдение всех требований - обязательное условие для прохождения проверок надзора и получения положительного заключения.
Документ Что регламентирует ГОСТ 34428-2018 Планы эвакуации: виды, размеры, состав графической и текстовой части, порядок разработки и утверждения ППР РФ №1479 Правила противопожарного режима: обязательность планов, требования к размещению и фотолюминесцентному исполнению ГОСТ 12.4.026-2015 Сигнальные цвета, знаки безопасности и разметка - единые условные обозначения для планов эвакуации ГОСТ 12.4.026-2015 п.7 Требования к фотолюминесцентным материалам: яркость и время послесвечения Приказ МЧС №1140 Форма и требования к документации по пожарной безопасности, включая планы эвакуации Стоимость и срокиСколько стоит изготовление планов эвакуации
Стоимость зависит от размера, типа исполнения и тиража. Ниже - ориентировочные цены. Точная смета - после получения исходных данных.
Тип плана Размер и исполнение Стоимость Срок Этажный план 600×400 ПВХ, обычная печать, рама пластик от 2 900 ₽/шт 1–2 дня Этажный план 600×400 Фотолюминесцентная плёнка, рама алюминий от 4 500 ₽/шт 2–3 дня Локальный план 400×300 Фотолюминесцентная плёнка, рама пластик от 2 700 ₽/шт 1–2 дня Секционный план По ТЗ заказчика, фотолюминесценция от 6 500 ₽/шт 3–4 дня Тираж 20+ планов Серия для одного объекта, фотолюминесценция скидка до 25% 5–7 дней В стоимость включены: разработка макета, согласование, печать, изготовление, рама, крепёж. Монтаж на объекте - от 500 ₽ за план. При заказе 10+ планов - выезд инженера для обмеров и монтаж включены бесплатно по Санкт-Петербургу.
ПортфолиоИзготовленные планы эвакуации
Реализованные проекты изготовления планов эвакуации для объектов разных типов. По каждому - количество планов, исполнение и результат проверки.
Планы для бизнес-центра класса A
Комплект этажных и секционных планов для 8-этажного БЦ. Фотолюминесцентное исполнение, монтаж у всех эвакуационных выходов.
48 плановтираж600×400 ммформат4 днясрок изготовлениябез замечанийпроверка МЧС
Локальные планы для гостиницы
Планы эвакуации для 120 гостиничных номеров. Локальное исполнение 400×300 мм, фотолюминесцентная плёнка, монтаж в номерах у входа.
120 плановтираж400×300 ммформат7 днейсрокдо 25%скидка на тираж
Планы для производственного комплекса
Этажные и секционные планы для 6 цехов и 3 административных корпусов. Монтаж на улице в защищённых рамах, фотолюминесценция.
32 планатираж600×400 ммформат5 днейсрокIP54 рамыдля цеховСмежные услугиДругие услуги по пожарной безопасности
Полный цикл работ по системам противопожарной защиты в Санкт-Петербурге и по России - от проектирования и монтажа до обслуживания и лицензирования.
СТАТЬЯТребования к плану эвакуацииГОСТ 34428-2018, размеры, состав, правила размещения. ОПОВЕЩЕНИЕСОУЭПроектирование, монтаж и обслуживание систем оповещения. АПСМонтаж пожарной сигнализацииУстановка АПС под ключ: обследование, монтаж, ПНР, сдача. ПРОЕКТПроектирование пожарной сигнализацииПроект АПС по СП 484 и СП 486, стадии П и РД. СЕРВИСОбслуживание пожарной сигнализацииТО по регламенту, ремонт АПС, аварийный выезд 24/7. ДЕКЛАРАЦИЯПожарная декларацияРазработка и сопровождение подачи декларации в МЧС. ОСВЕЩЕНИЕАварийное освещениеПроектирование и монтаж систем аварийного освещения. ЛИЦЕНЗИЯЛицензия МЧСПомощь в получении и сопровождение лицензии МЧС России.FAQВопросы об изготовлении планов эвакуации
Сколько времени занимает изготовление плана эвакуации?
Стандартный срок - от 1 до 3 рабочих дней после согласования макета. Разработка макета - 1–2 дня, ещё день-два на согласование с заказчиком. Для тиражей от 20 планов срок - 5–7 рабочих дней. Срочное изготовление - за 1 день с доплатой 30%.Сколько стоит изготовление плана эвакуации?
Ориентировочно: этажный план 600×400 мм с обычной печатью - от 2 900 ₽, с фотолюминесцентной плёнкой - от 4 500 ₽. Локальный план 400×300 мм фотолюминесцентный - от 2 700 ₽. При заказе 20+ планов - скидка до 25%. Точная цена зависит от размера, исполнения и тиража.Обязателен ли фотолюминесцентный план эвакуации?
Да, для ряда объектов по ППР РФ №1479 фотолюминесцентное исполнение обязательно: детские сады, школы, больницы, гостиницы, объекты с массовым пребыванием людей, объекты без естественного освещения. Для остальных объектов обычное ПВХ-исполнение допустимо. На этапе заявки уточняем требования к вашему объекту.Что нужно для разработки плана эвакуации?
Минимально - план БТИ или поэтажный план в любом формате (PDF, DWG, JPG). Дополнительно: наименование и адрес объекта, ФИО руководителя, информация о средствах ОПС. Если данных о средствах нет - наш инженер выезжает на объект и фиксирует всё сам. По СПб выезд бесплатный при заказе 10+ планов.Помогаете ли с монтажом планов на объекте?
Да, мы выполняем монтаж планов эвакуации по нормам: на высоте 1,4–1,7 м от пола, у эвакуационных выходов, в коридорах и холлах. Монтаж - от 500 ₽ за план. При заказе 10+ планов монтаж по Санкт-Петербургу включён бесплатно.Согласовываете ли вы макет перед печатью?
Да, обязательно. Перед печатью отправляем макет в PDF на согласование с заказчиком. Правки (расположение знаков, пути эвакуации, текстовая часть) вносим бесплатно до финального утверждения. Печатаем только после вашего письменного согласования.Соответствуют ли ваши планы ГОСТ 34428-2018?
Да, все планы разрабатываются в соответствии с ГОСТ 34428-2018 и ГОСТ 12.4.026-2015. Включают графическую и текстовую части, стандартные условные обозначения, направления движения, подписи и штампы. При проверке надзора принимаются без замечаний.Можно ли заказать план эвакуации без выезда на объект?
Да, если у вас есть актуальный план БТИ, замеры не нужны. Разработка макета ведётся дистанционно, согласование - по email, готовый план доставляем курьером или СДЭК. Выезд инженера нужен только если нет плана БТИ или требуется монтаж.Какие размеры планов эвакуации бывают?
Стандартные размеры по ГОСТ 34428-2018: 600×400 мм для этажных планов, 400×300 мм для локальных (гостиничные номера, палаты, кабинеты). Секционные планы могут быть большего размера - по ТЗ. Возможно изготовление нестандартных размеров по согласованию.Как заказать изготовление планов эвакуации?
Оставьте заявку или позвоните. Пришлите план БТИ или укажите площадь и назначение объекта. Мы рассчитаем стоимость, разработаем макет, согласуем и изготовим за 1–3 дня. Работаем в Санкт-Петербурге, Ленинградской области и по всей России с доставкой СДЭК.Коммерческое предложениеИзготовим планы эвакуации за 1 рабочий день
Пришлите план БТИ или укажите площадь и назначение объекта. Разработаем макет, согласуем, изготовим и доставим по СПб и России. Расчёт и оценка сроков - в течение 2 рабочих часов, без обязательств.
