Автоматизация отопления и ИТП в Санкт-Петербурге
Проектируем и внедряем автоматику отопления и тепловых пунктов под ключ: шкафы управления ИТП, погодозависимое регулирование по температурному графику, управление насосными группами с частотным регулированием, узлы учёта тепловой энергии, диспетчеризация и удалённый контроль. Работаем с офисами, БЦ, ТЦ, жилыми комплексами и производственными объектами по СПб и ЛО.
Для предварительного расчёта достаточно указать тип ИТП (индивидуальный, центральный), тепловую нагрузку и число контуров отопления и ГВС.
Автоматизация отопления и сопутствующие услуги
Автоматика ИТП работает в связке с котельной, диспетчеризацией и SCADA. Ведём весь цикл под одним подрядчиком.
Структура системы автоматизации ИТП

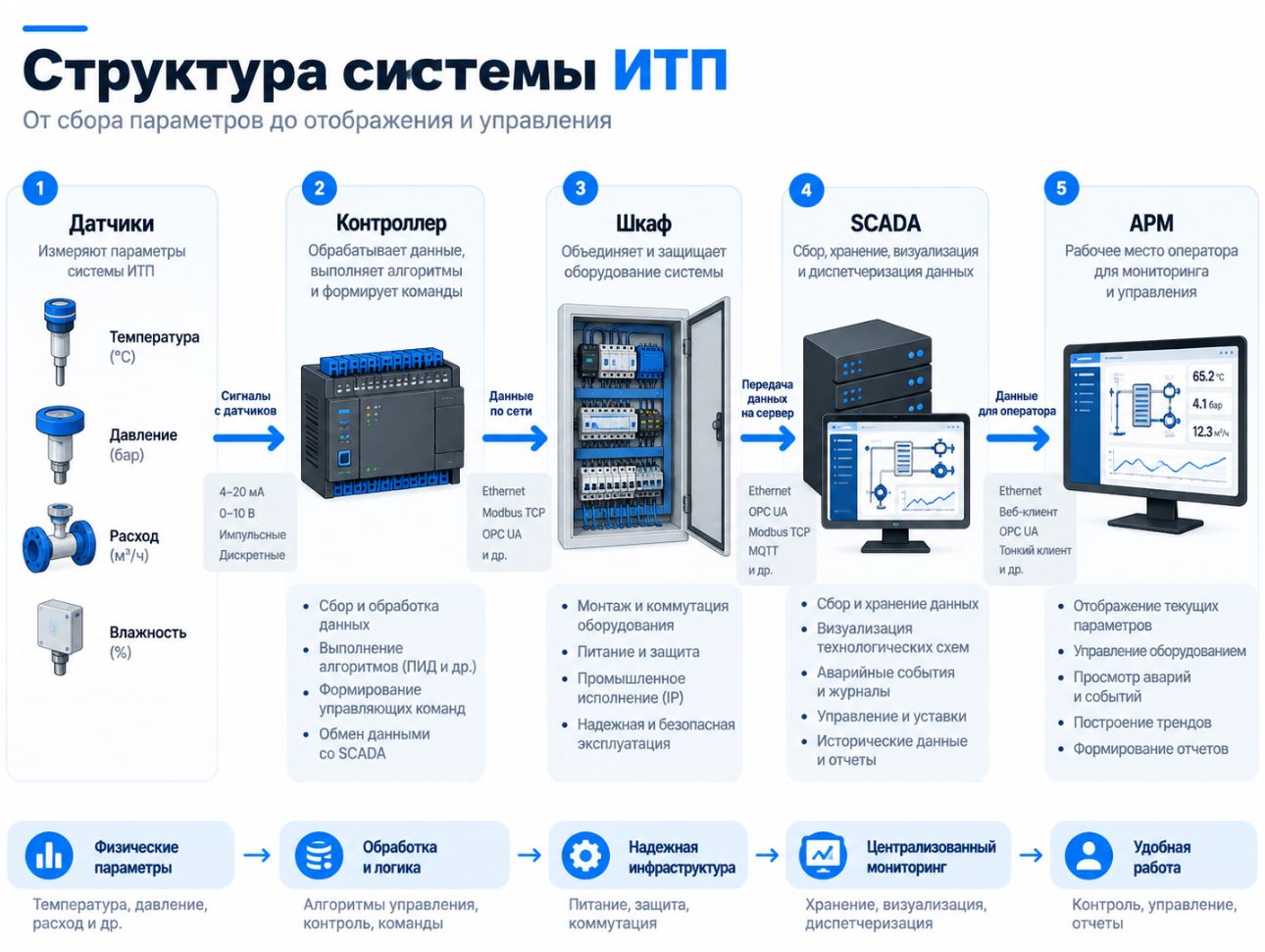

Система автоматизации теплового пункта строится по трёхуровневой схеме: полевой уровень (датчики, насосы, клапаны), уровень контроллеров и шкафов и верхний уровень диспетчеризации. Такая архитектура обеспечивает надёжность, точность регулирования и удобство обслуживания.
| Уровень | Состав | Назначение |
|---|---|---|
| Полевой уровень | Датчики температуры и давления, расходомеры, датчики наружного воздуха, регулирующие клапаны с электроприводами, насосы, частотные преобразователи | Сбор первичной информации о параметрах теплоносителя и передача сигналов на контроллерный уровень |
| Контроллерный уровень | Контроллеры автоматики, модули ввода-вывода, шкафы управления ИТП, шлюзы протоколов (Modbus, BACnet, OPC UA), коммутаторы | Реализация погодозависимого регулирования, управление насосами и клапанами, защита от аварийных режимов |
| Верхний уровень | SCADA-сервер, АРМ оператора, мобильное приложение, VPN, архивы, отчёты, интеграция с BMS и АСУ ТП предприятия | Визуализация, удалённый контроль, оповещения, отчётность, интеграции |
Шкафы управления тепловым пунктом

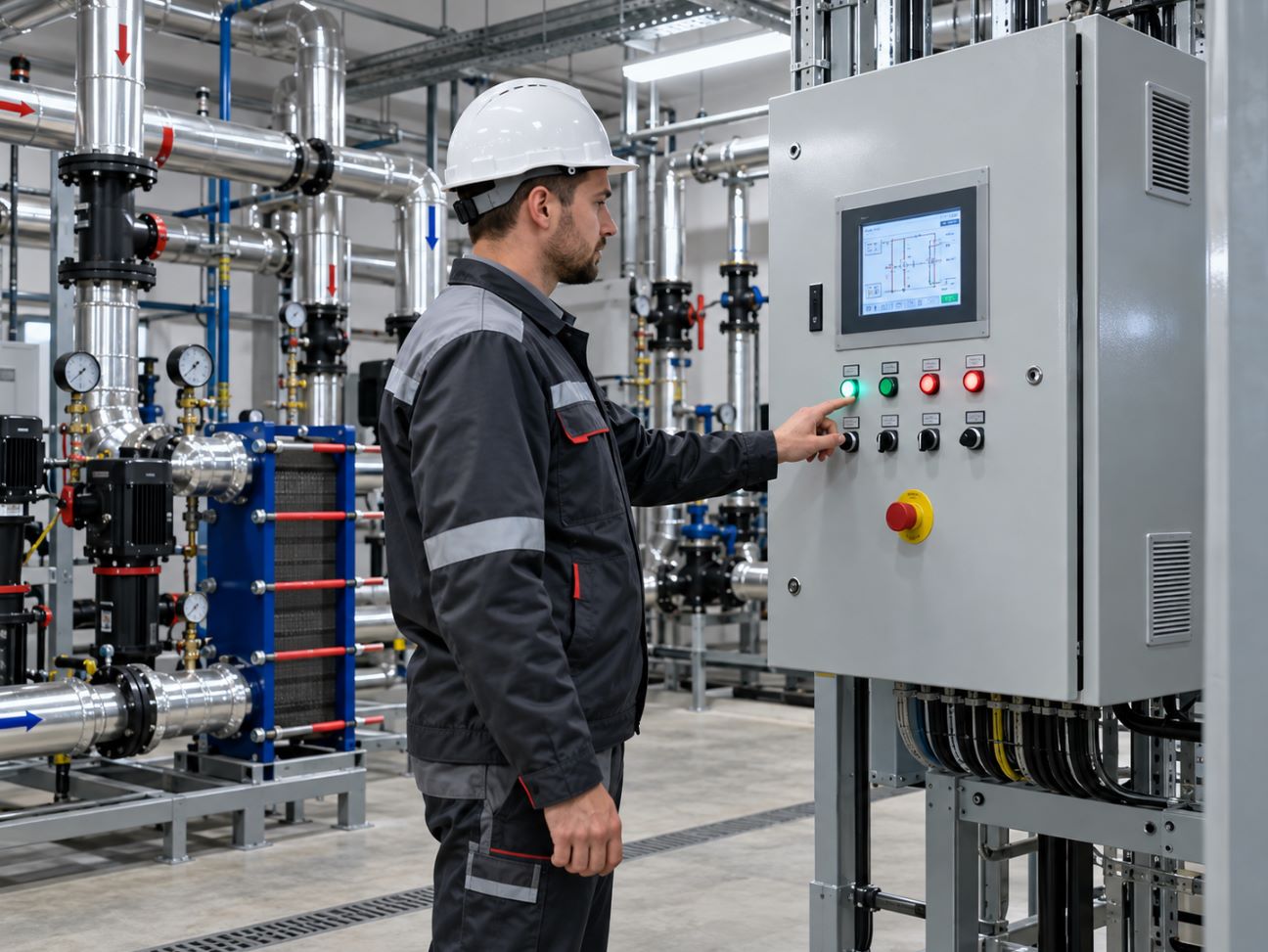

Шкаф управления ИТП - центральный элемент автоматизации. Собираем шкафы на собственном производстве: контроллеры, модули ввода-вывода, панель оператора, реле, клеммы. Реализуем управление контурами отопления, ГВС, вентиляции и подпитки.

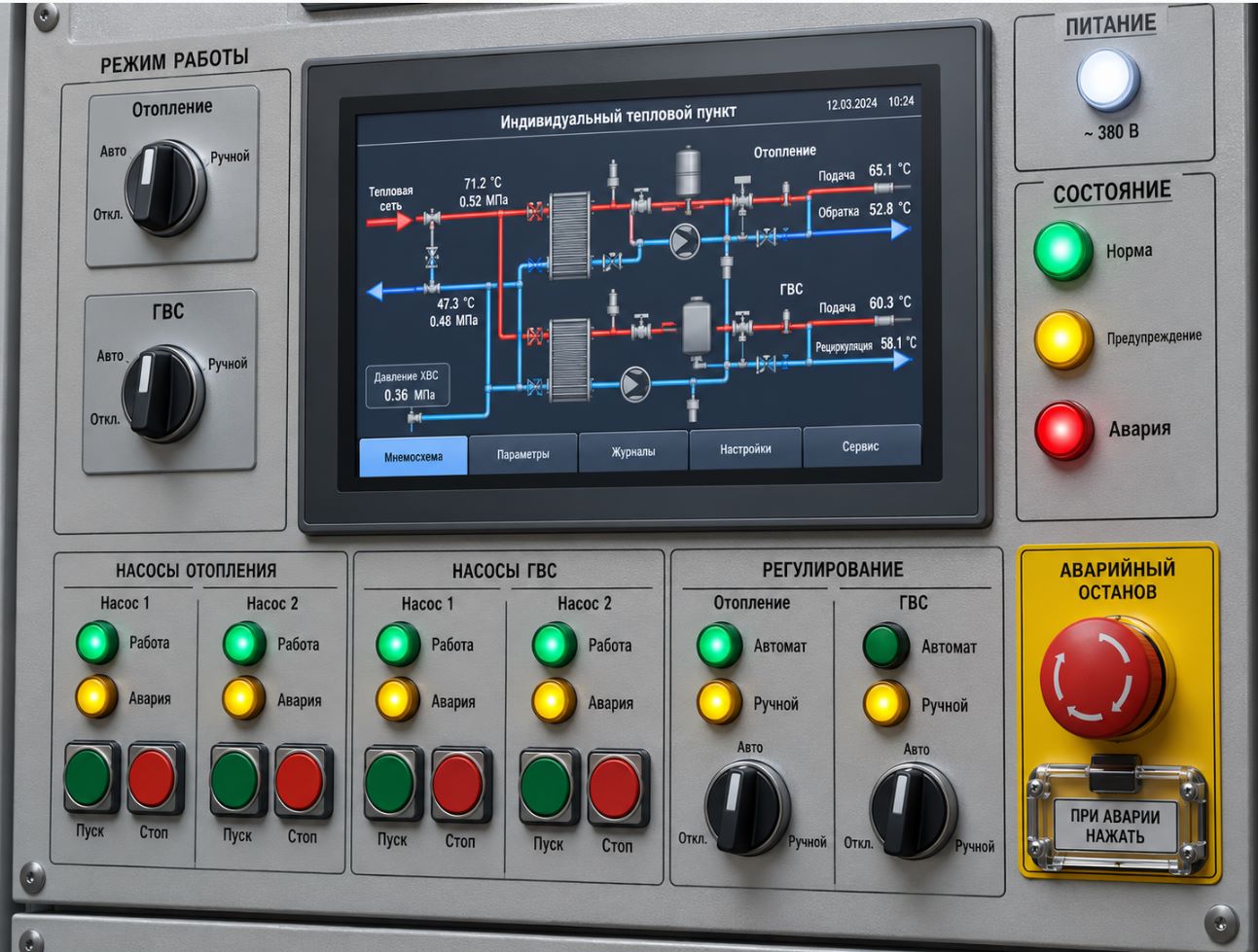

- Шкафы управления ИТП (ШУ ИТП)Управление контурами отопления и ГВС, погодозависимое регулирование, поддержание температурного графика.Панель оператора и индикацияЖК-дисплей с мнемосхемой, отображение параметров и аварий, переключатели режимов «Отопление/ГВС», кнопка аварийного останова.Контроллеры автоматикиSiemens, Schneider, ОВЕН, Danfoss и другие - под задачи ИТП и бюджет. С возможностью интеграции по открытым протоколам.Заводские испытания и документацияПроверка схем, тестирование логики, оформление протокола заводских испытаний, маркировка клемм и кабелей.
Погодозависимое регулированиеПогодное регулирование по температурному графику

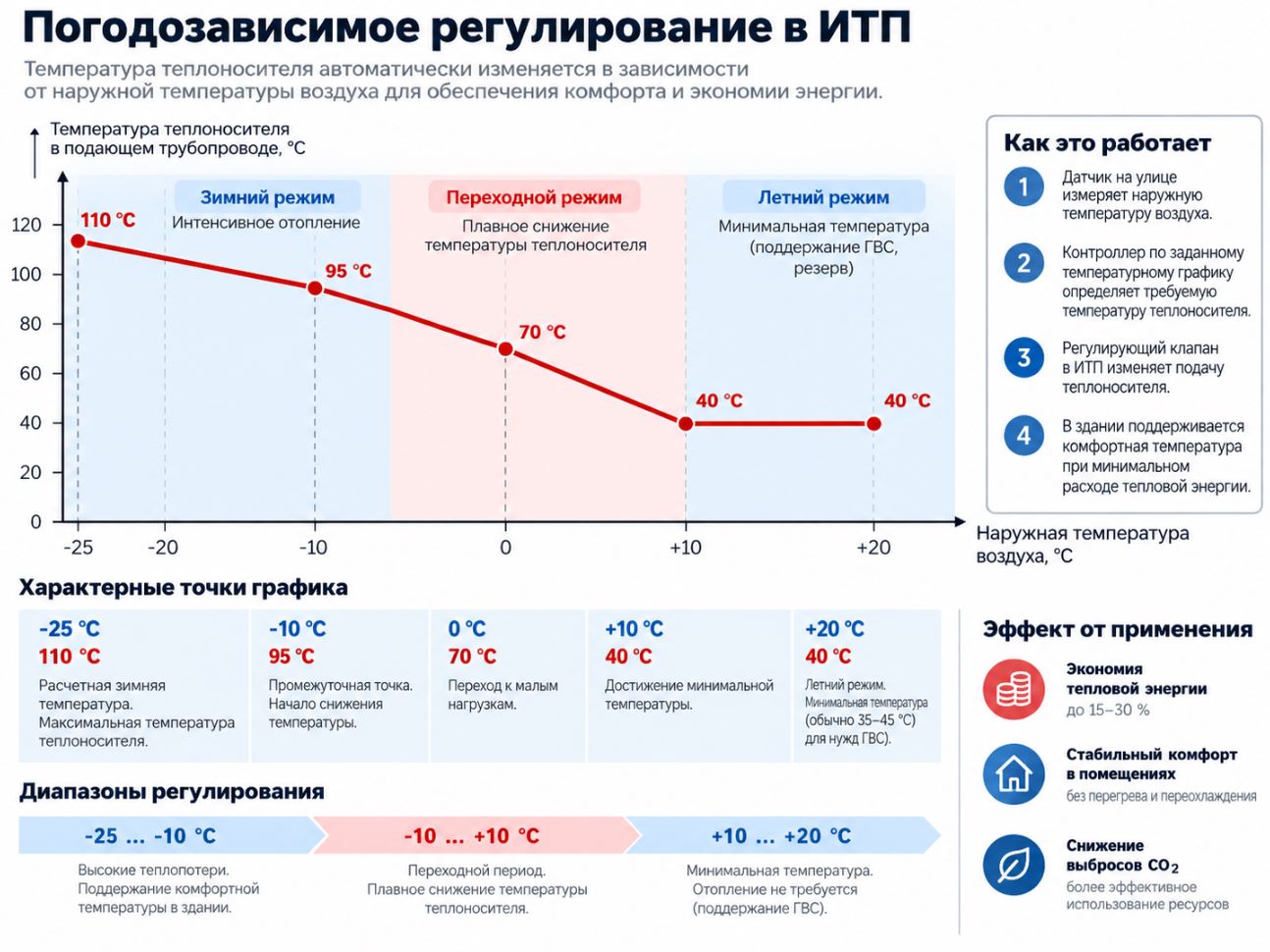

Погодозависимое регулирование - основа энергоэффективной работы системы отопления. Температура теплоносителя меняется автоматически в зависимости от температуры наружного воздуха, что снижает расход тепла и поддерживает комфорт в помещениях.
- Температурный график 95/70, 110/70, 130/70Реализация проектного графика с точками излома по качественно-количественному регулированию.Коррекция по фактуКоррекция по температуре обратной воды, по температуре в помещении (по датчику в контрольной комнате), по расписанию работы объекта.Ночной и выходной режимАвтоматическое снижение температуры в нерабочее время с прогревом к началу рабочего дня - экономия тепла до 15%.Ограничение и приоритетыОграничение максимальной температуры подачи, приоритет ГВС при ограниченной мощности, защита от перегрева и замерзания.Регулирующие клапаны
Регулирующие клапаны и электроприводы

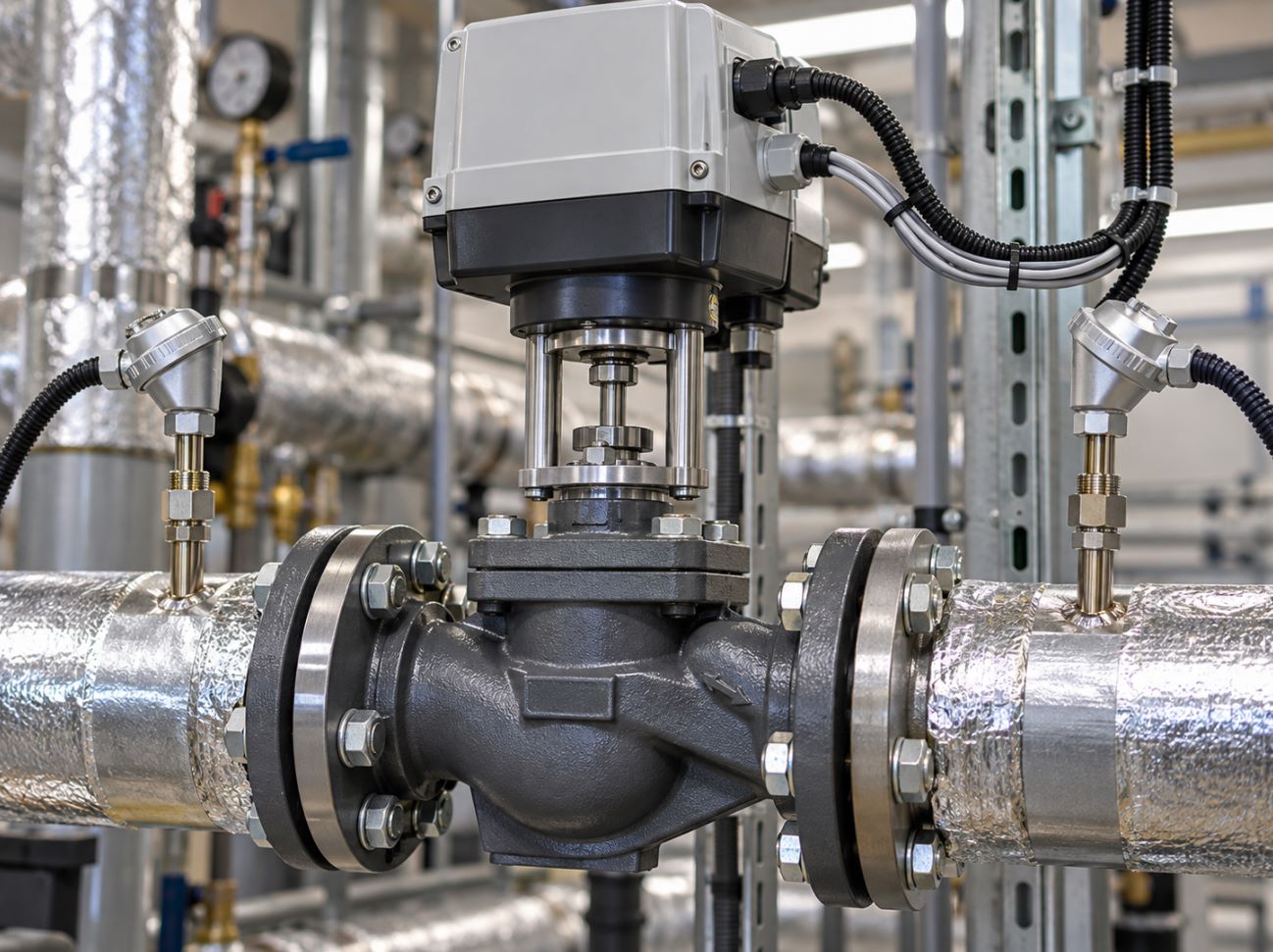

Регулирующие клапаны с электроприводами - исполнительные механизмы контуров отопления и ГВС. От корректного подбора клапана по Kv, расходу и перепаду давления зависит точность регулирования и устойчивость работы всей системы.
- Подбор по Kv и расходуРасчёт коэффициента пропускной способности клапана под конкретный контур с запасом по регулированию и минимальным потерям давления.Электроприводы с аналоговым управлениемПриводы 0–10 В, 4–20 мА, трёхпозиционные, с концевыми выключателями и обратной связью по положению.Регулирующие клапаны для ГВСБыстродействующие клапаны с защитой от перегрева и поддержанием температуры ГВС 55–65 °C по СанПиН.Балансировочные и отсечные клапаныБалансировка контуров, отсечная арматура с электроприводами для диспетчеризации и аварийного перекрытия.
Насосы и гидравликаУправление насосными группами ИТП

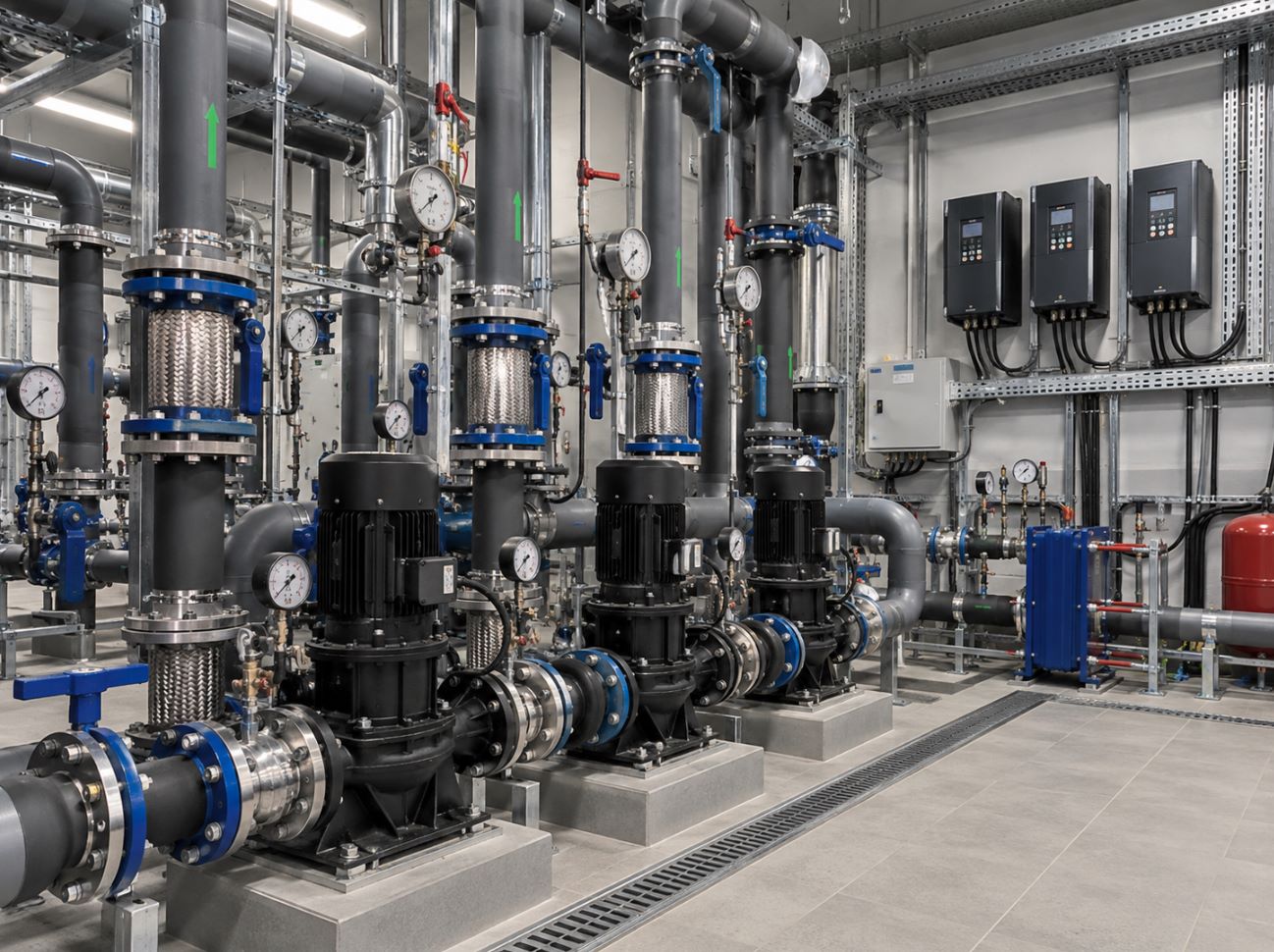

Автоматика управляет циркуляционными, смесительными и подпиточными насосами ИТП. Частотное регулирование поддерживает перепад давления на вводе или расход в системе, обеспечивая экономию электроэнергии и стабильный гидравлический режим.
- Частотное регулирование насосовПоддержание перепада давления на вводе или расхода в системе - экономия электроэнергии до 40%.Резервирование и ротацияАвтоматическое переключение на резервный насос при отказе основного, ротация по наработке, автозапуск по расписанию.Управление подпиткойАвтоматическая подпитка по датчикам давления, защита от перелива, контроль расхода подпиточной воды.Защита насосовЗащита от сухого хода, перегрева, перегрузки по току, неправильного направления вращения, вибрации.Узлы учёта тепла
Узлы учёта тепловой энергии

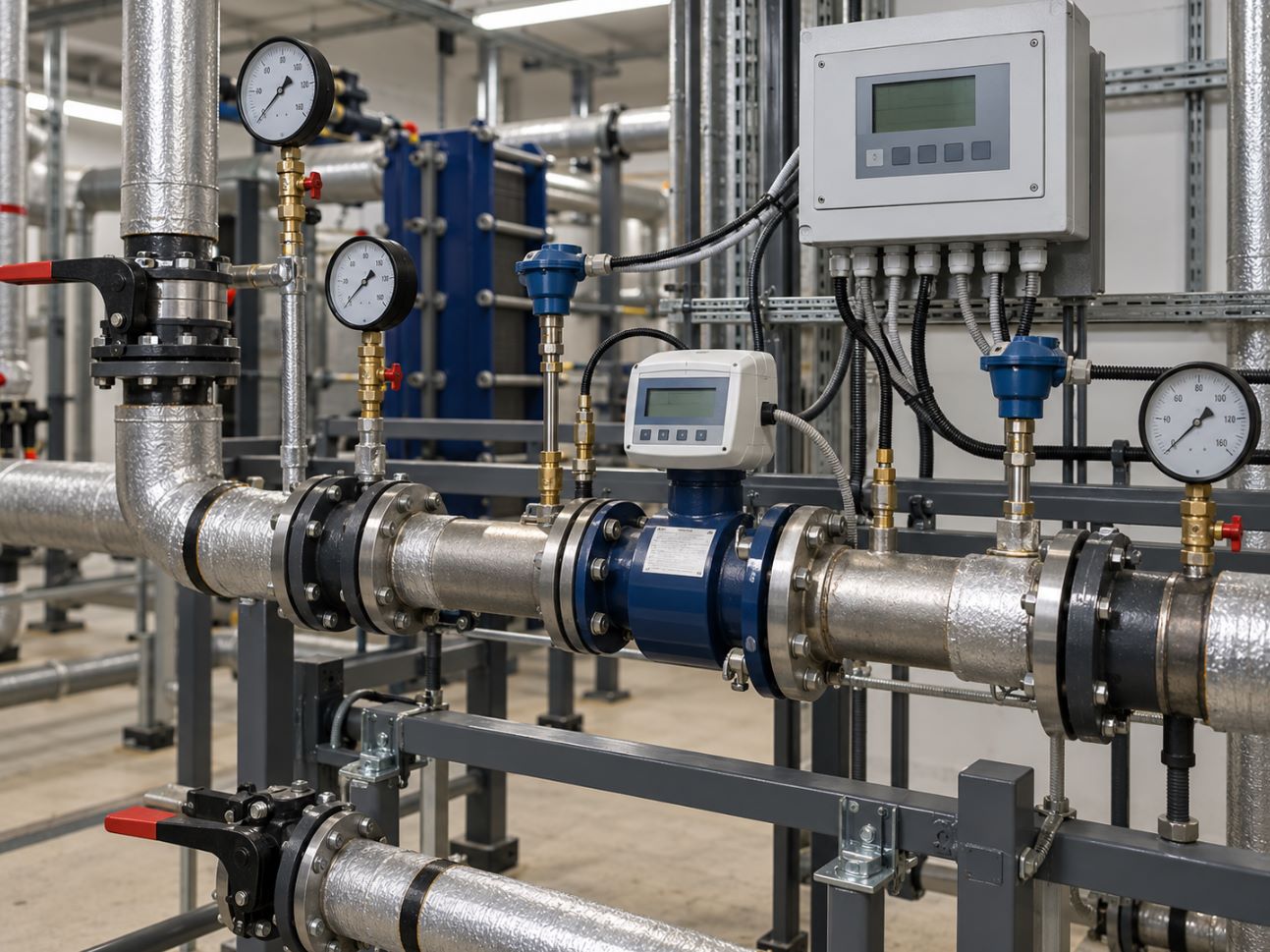

Узел учёта тепловой энергии - обязательный элемент современного ИТП. Он обеспечивает коммерческий учёт потреблённого тепла, позволяет контролировать фактическое потребление и оптимизировать работу системы. Проектируем и монтируем узлы учёта под требования теплоснабжающей организации.
- Тепловычислители и расходомерыТепловычислители с архивами и интерфейсами, ультразвуковые и электромагнитные расходомеры, датчики температуры.Проект узла учётаРазработка проекта под требования теплоснабжающей организации, согласование, монтаж и сдача узла учёта.Интеграция с диспетчеризациейПередача данных учёта в SCADA и BMS по Modbus, M-Bus, импульсному выходу - единый учёт по объекту.Поверка и обслуживаниеПериодическая поверка тепловычислителей и расходомеров, снятие архивов, подготовка отчётов для теплоснабжающей организации.
Диспетчеризация ИТПДиспетчеризация и удалённый контроль ИТП
Диспетчеризация позволяет контролировать работу ИТП с АРМ оператора и мобильного приложения, получать аварийные оповещения и анализировать параметры. Особенно важно для объектов без постоянного присутствия персонала в тепловом пункте.

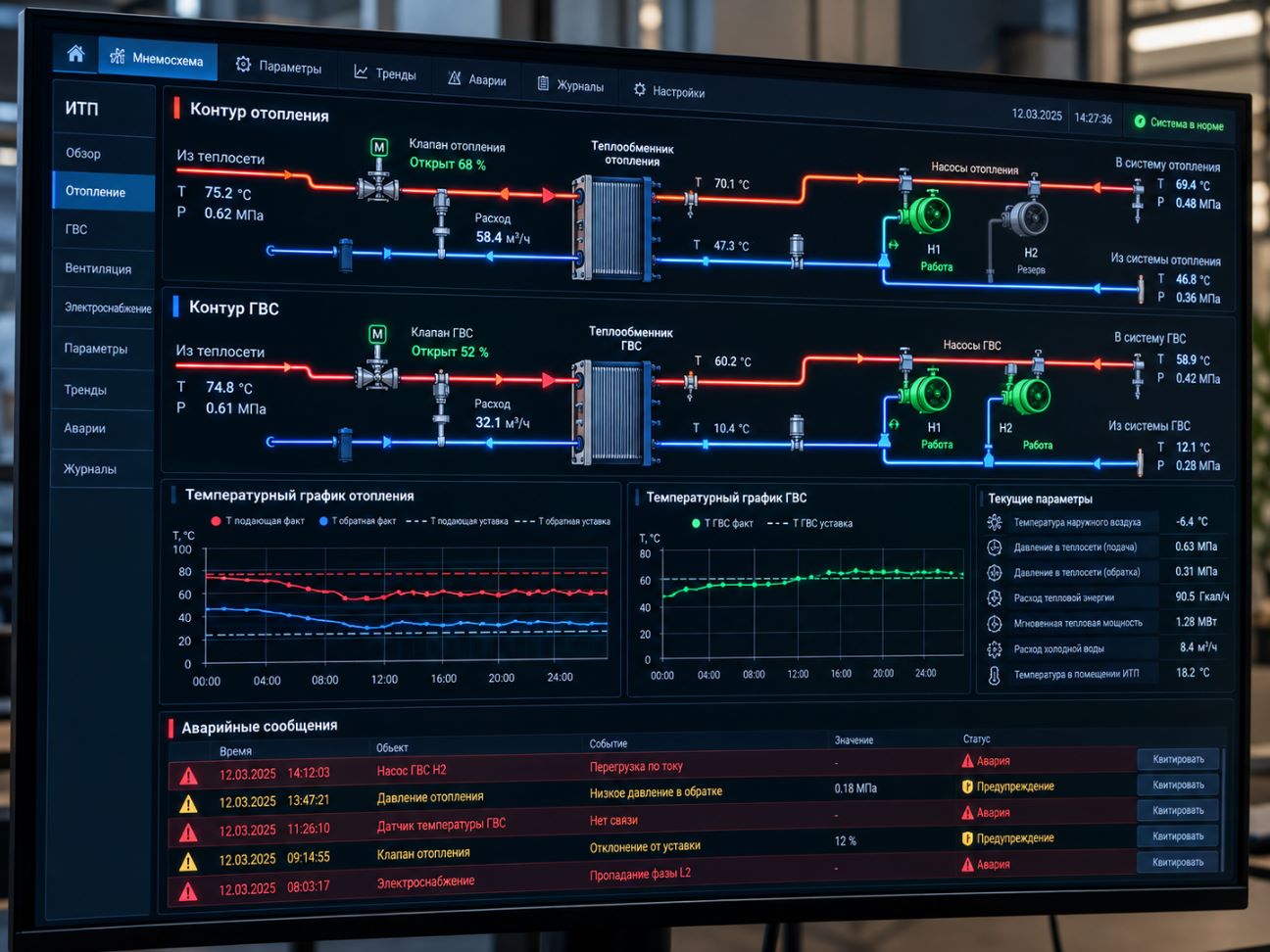

- SCADA-мнемосхемы ИТПКонтуры отопления и ГВС, теплообменники, насосы, регулирующие клапаны, температуры, давления, аварии - в реальном времени.Аварийные оповещенияОповещения на email, SMS и в мобильное приложение при авариях и отклонениях параметров - с приоритизацией.Архивы и отчётыИстория параметров, отчёты по расходу тепла, наработке оборудования, температурным графикам, сменам и месяцам.Интеграция с BMS и АСУ ТППередача данных по Modbus, BACnet, OPC UA в систему управления зданием или АСУ ТП предприятия.Датчики и КИПиА
Датчики температуры и давления в ИТП

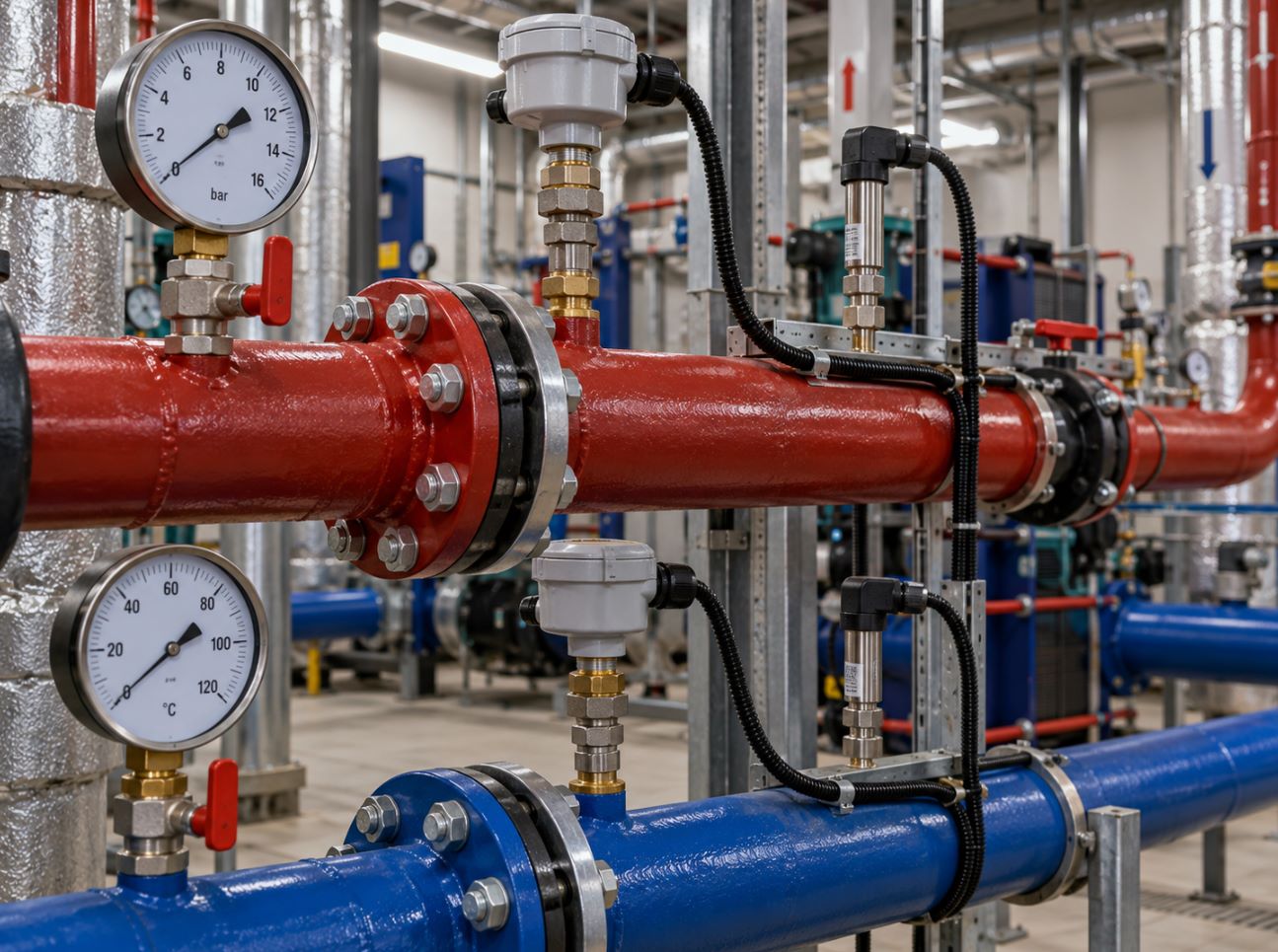

Датчики и КИПиА - «органы чувств» автоматики ИТП. От правильного выбора и размещения зависит точность регулирования, корректность работы узла учёта и своевременность аварийных сигналов.
- Датчики температурыТермопреобразователи сопротивления Pt100/Pt1000 в подающем и обратном трубопроводах, датчики наружного воздуха, датчики ГВС.Датчики давления и перепадаДатчики давления в контурах отопления и ГВС, датчики перепада давления на фильтрах и насосах, реле давления.Расходомеры и датчики подпиткиРасходомеры в контурах, датчики подпиточной воды, счётчики для коммерческого учёта.Монтаж и калибровкаУстановка датчиков в гильзы, подключение кабелей, первичная и периодическая поверка, калибровка по эталонам.
Этапы работКак проходит автоматизация отопления и ИТП

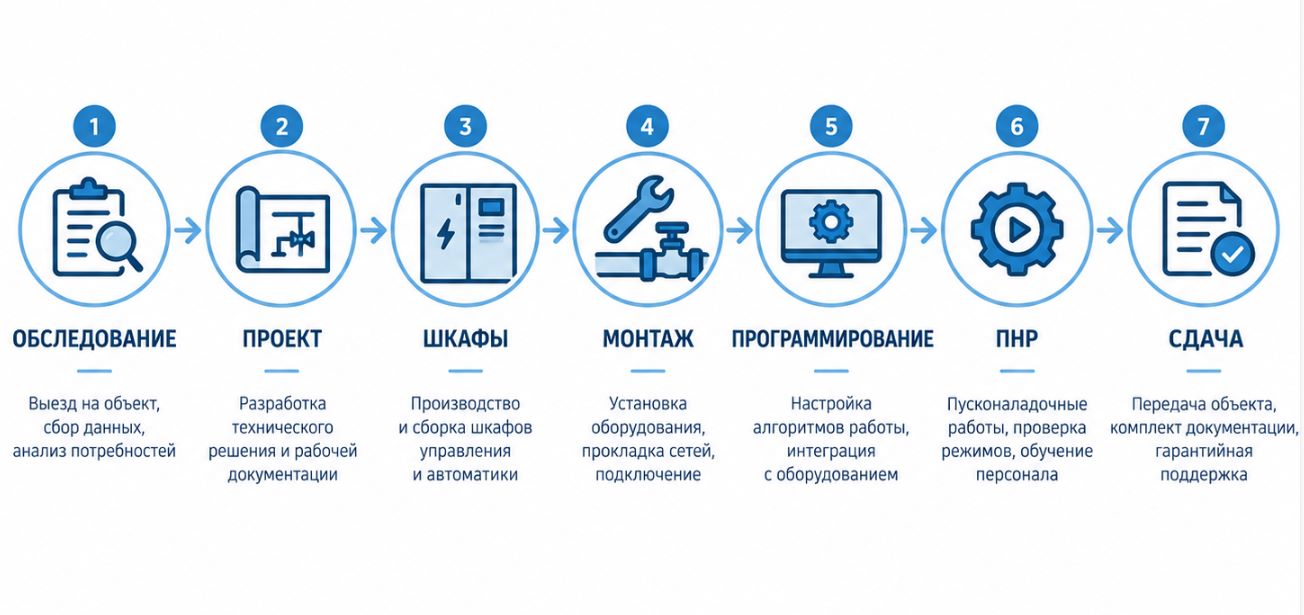

Внедрение автоматики ИТП - последовательный процесс от обследования до сдачи объекта. Каждый этап согласовывается с заказчиком и соответствует требованиям теплоснабжающей организации.
- Обследование и ТЗИзучаем схему ИТП, тепловую нагрузку, число контуров, требования к диспетчеризации. Формируем ТЗ.Проектирование автоматизацииРазрабатываем схемы, подбираем контроллеры, клапаны, датчики, SCADA. Согласовываем алгоритмы и температурный график.Изготовление шкафов управленияСборка шкафов управления ИТП, маркировка, заводские испытания и протоколы.Монтаж на объектеУстановка шкафов, монтаж датчиков и КИПиА, замена клапанов и приводов, прокладка кабельных трасс.Программирование и диспетчеризацияРазработка алгоритмов, защит, мнемосхем, архивов, отчётов, мобильного приложения и удалённого доступа.ПНР и сдачаПусконаладка, калибровка датчиков, вывод на рабочие режимы, сдача теплоснабжающей организации, обучение персонала.
Готовые решенияАвтоматизация отопления и ИТП - пакеты
Фиксированные цены на автоматизацию отопления и ИТП с учётом проектирования, изготовления шкафов, монтажа, программирования, диспетчеризации и ПНР. Стоимость включает работы и базовое оборудование.
ИТП · до 300 кВт Автоматика ИТП без диспетчеризацииот 250 000 ₽/ под ключ- Проект автоматизации ИТП
- Шкаф управления ИТП
- Погодозависимое регулирование
- Датчики температуры и давления
- ПНР и сдача
Хит продаж ИТП · до 1,5 МВт Автоматизация ИТП с диспетчеризациейот 650 000 ₽/ под ключ- Проект автоматизации ИТП
- Шкаф управления с панелью оператора
- Погодное регулирование и ночной режим
- Насосные группы с частотниками
- Узел учёта тепла
- SCADA и удалённый контроль
ЦТП · от 1,5 МВт Комплексная автоматизация ЦТПот 1 800 000 ₽/ под ключ- Резервированные контроллеры и питание
- Шкафы управления несколькими контурами
- Каскадное управление насосами
- SCADA с горячим резервом
- Интеграция с BMS и АСУ ТП
- Сопровождение и сервис по SLA
Прайс-листЦены на автоматизацию отопления и ИТП в СПб
Стоимость автоматизации ИТП зависит от тепловой нагрузки, числа контуров, состава шкафов и требований к диспетчеризации. Итоговая цена рассчитывается после обследования - ниже базовые расценки.
Проектирование автоматизации ИТПОбследование и техническое заданиеот 25 000 ₽Проект автоматизации ИТП (РД)от 70 000 ₽Схемы шкафов и кабельные журналыот 25 000 ₽Спецификация оборудованияот 12 000 ₽Разработка температурного графикаот 20 000 ₽Шкафы управления ИТПШкаф управления ИТП до 300 кВтот 90 000 ₽Шкаф управления ИТП до 1,5 МВтот 150 000 ₽Шкаф управления ИТП от 1,5 МВтот 220 000 ₽Шкаф управления насосами с частотникамиот 130 000 ₽Шкаф диспетчеризации ИТПот 90 000 ₽Клапаны, насосы и КИПиАРегулирующий клапан с электроприводом DN15–DN50от 35 000 ₽Регулирующий клапан с электроприводом DN50–DN100от 75 000 ₽Датчик температуры Pt1000 с гильзойот 4 500 ₽Датчик давления (реле и преобразователь)от 6 000 ₽Частотный преобразователь для насосаот 45 000 ₽Узел учёта тепловой энергии (комплект)от 120 000 ₽Программирование и диспетчеризацияПрограммирование контроллера ИТПот 45 000 ₽Разработка SCADA-мнемосхемы ИТПот 70 000 ₽АРМ оператора и архивыот 60 000 ₽Мобильное приложение и оповещенияот 45 000 ₽Интеграция с BMS по BACnet/Modbusот 55 000 ₽ПНР, наладка и сервисПусконаладочные работы автоматики ИТПот 60 000 ₽Калибровка датчиков и проверка каналовот 4 000 ₽/каналНастройка температурного графикаот 25 000 ₽Обучение персоналаот 25 000 ₽/деньСервисное сопровождение автоматики по SLAот 25 000 ₽/месУдалённая диагностика и поддержкаот 4 000 ₽/часСтоимость автоматизации отопления и ИТП зависит от тепловой нагрузки, числа контуров, состава шкафов, требований к диспетчеризации и необходимости замены оборудования. Точная смета составляется после обследования объекта и формирования технического задания.
Ошибки автоматизации6 критических ошибок при автоматизации ИТП
Некорректная автоматизация ИТП приводит к перерасходу тепла, авариям и претензиям со стороны теплоснабжающей организации. Мы учитываем каждую из типичных ошибок в своём процессе.
1Неверный подбор регулирующего клапана по Kv
Клапан с неправильным Kv не обеспечивает точное регулирование: либо не закрывает контур, либо работает в режиме «открыт-закрыт» с автоколебаниями.
→ Перерасход тепла и нестабильная температура в помещениях2Отсутствие коррекции температурного графика по факту
График без коррекции по температуре обратной воды или по датчику в помещении не учитывает реальные теплопотери и инерцию здания.
→ Дискомфорт в помещениях и перерасход тепла3Экономия на частотном регулировании насосов
Насосы без частотного регулирования работают на постоянной мощности, что приводит к перерасходу электроэнергии и ускоренному износу.
→ Перерасход электроэнергии и выход насосов из строя4Игнорирование узла учёта тепла
Без качественного узла учёта невозможно контролировать фактическое потребление и оптимизировать режимы работы ИТП.
→ Споры с теплоснабжающей организацией и штрафы5Отсутствие диспетчеризации и удалённого контроля
Без удалённого контроля аварии в ИТП остаются незамеченными до обхода, что приводит к разморозке системы зимой.
→ Разморозка системы, ремонт и простой объекта6Отсутствие документации и протоколов
Без проекта, протоколов ПНР и настройки графика невозможно пройти проверки и сдать ИТП теплоснабжающей организации.
→ Отказ в допуске ИТП и приостановка эксплуатацииДокументацияДокументация автоматизации отопления и ИТП
По окончании работ заказчику передаётся полный комплект документации для сдачи ИТП теплоснабжающей организации, сопровождения системы и прохождения проверок. Всё передаётся в бумажном и электронном виде.
Техническое задание на автоматизациюсогласованные требования и объёмПроект автоматизации ИТПсхемы, кабельные журналы, спецификацияСхемы шкафов управленияэлектрические схемы и раскладка элементовТемпературный график и алгоритмылогика регулирования, защиты, режимыИсходный код контроллеров и SCADAс комментариями и описаниемПротоколы ПНР и испытанийканалы, защиты, рабочие режимыДокументы узла учёта теплапроект, поверка, сдача теплоснабжающей организацииИнструкции оператора ИТПработа со SCADA и АРМ, действия при аварияхFAQВопросы об автоматизации отопления и ИТП
Что входит в автоматизацию отопления и ИТП под ключ?
Полный цикл: обследование, ТЗ, проектирование, изготовление шкафов управления ИТП, монтаж датчиков и КИПиА, замена клапанов и приводов, программирование, узлы учёта тепла, диспетчеризация, ПНР, обучение персонала и сдача документации.Чем автоматизация ИТП отличается от автоматизации котельной?
Автоматизация ИТП - управление тепловым пунктом: регулирование температуры теплоносителя, управление насосами и клапанами, учёт тепла. Автоматизация котельной - управление котлами, горелками, безопасностью с учётом требований Ростехнадзора и СП 89.13330.2016.Что такое погодозависимое регулирование?
Погодозависимое регулирование - автоматическое изменение температуры теплоносителя в зависимости от температуры наружного воздуха по температурному графику. Снижает расход тепла до 15% и обеспечивает комфорт в помещениях.Зачем нужен узел учёта тепловой энергии в ИТП?
Узел учёта обеспечивает коммерческий учёт потреблённого тепла, позволяет контролировать фактическое потребление и оптимизировать режимы работы ИТП. Обязательное требование теплоснабжающих организаций для современных ИТП.Можно ли управлять ИТП удалённо?
Да, реализуем диспетчеризацию ИТП через SCADA и мобильное приложение. Диспетчер видит параметры и аварии, получает оповещения, может менять уставки и режимы. Особенно важно для объектов без постоянного персонала в ИТП.Как экономится электроэнергия на насосах ИТП?
За счёт частотного регулирования: насосы работают не на постоянной мощности, а поддерживают перепад давления или расход по датчикам. Экономия электроэнергии достигает 40%, снижается износ оборудования.Какие датчики нужны для автоматизации ИТП?
Датчики температуры в подающем и обратном трубопроводах, датчики наружного воздуха, датчики температуры ГВС, датчики давления и перепада давления, расходомеры для узла учёта, датчики подпитки. Набор зависит от схемы ИТП.Сколько времени занимает автоматизация ИТП?
Малый ИТП до 300 кВт - 3–5 недель, ИТП до 1,5 МВт - 1,5–2 месяца, крупный ЦТП - 3–4 месяца. Сроки фиксируются в договоре и зависят от состава оборудования и готовности объекта.Нужно ли согласовывать автоматизацию ИТП с теплоснабжающей организацией?
Да, проект автоматизации ИТП и узел учёта тепла согласовываются с теплоснабжающей организацией. Мы ведём согласование под ключ: готовим документы, отвечаем на замечания, участвуем в приёмке.Даёте ли вы гарантию на автоматизацию ИТП?
Да, гарантия 5 лет на работы и 12 месяцев на оборудование. Постгарантийное обслуживание ведём по договору SLA: удалённая диагностика, выезды инженеров, поверка датчиков, обновление ПО.Коммерческое предложениеПолучите смету на автоматизацию отопления и ИТП за 24 часа
Пришлите схему ИТП, тепловую нагрузку, число контуров и требования к диспетчеризации. Проведём обследование, предложим архитектуру, подберём контроллеры и SCADA, подготовим смету на проектирование, изготовление, монтаж, программирование и ПНР с фиксированной ценой и сроками.
