Автоматизация и диспетчеризация котельных в Санкт-Петербурге
Проектируем и внедряем автоматику котельных под ключ: шкафы управления котлами, автоматика безопасности горелок, управление насосами и гидравликой, погодозависимое регулирование, каскадное управление, датчики загазованности, удалённый контроль и диспетчеризация по СП 89.13330.2016 и требованиям Ростехнадзора. Работаем с блочными, крышными и модульными котельными СПб и ЛО.
Для предварительного расчёта достаточно указать мощность котельной, число и тип котлов, тип горелок и требования к диспетчеризации.
Автоматизация котельной и сопутствующие услуги
Автоматика котельной работает в связке с отоплением, диспетчеризацией и SCADA. Ведём весь цикл под одним подрядчиком.
Структура системы автоматизации котельной

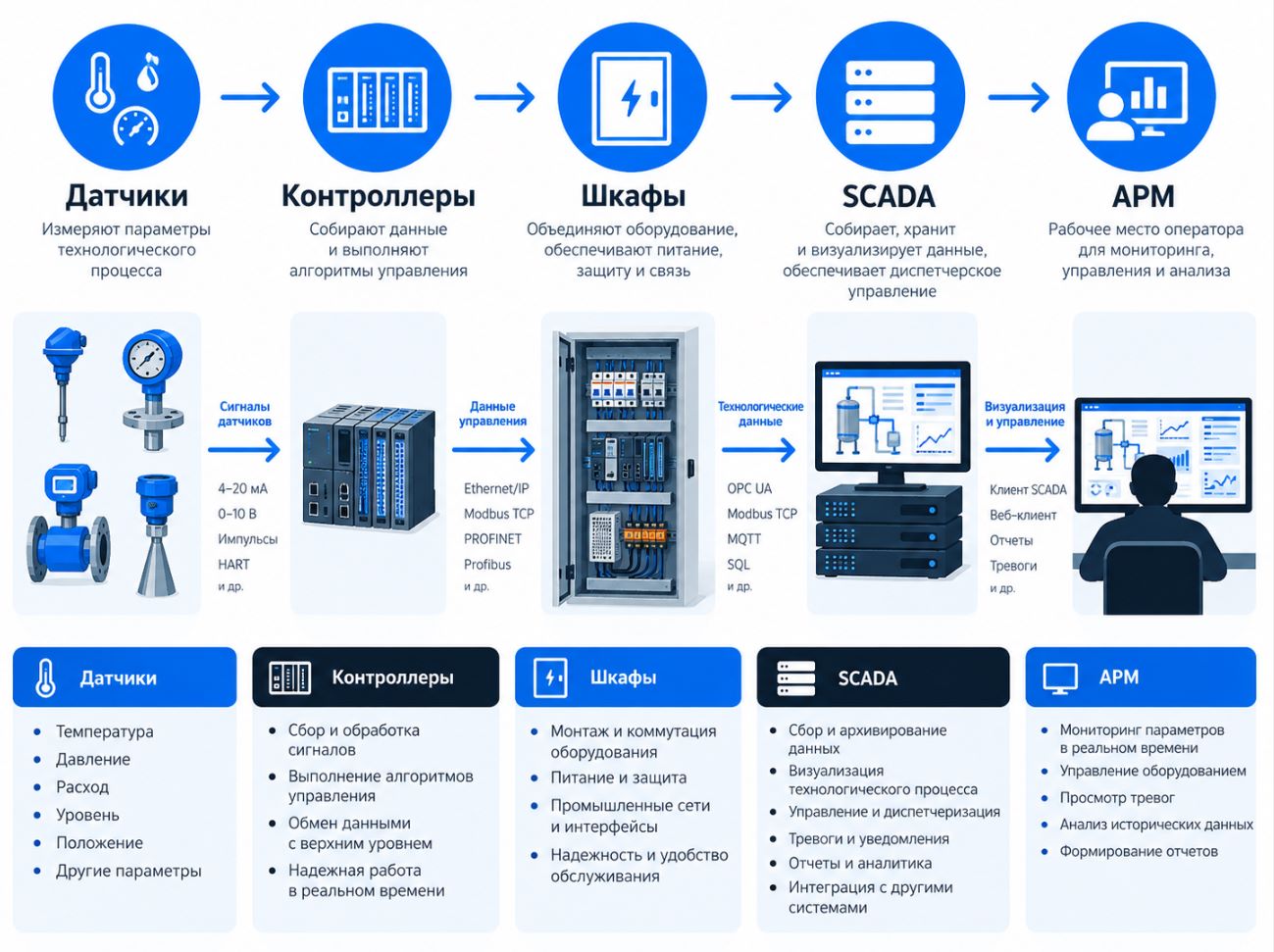

Система автоматизации котельной строится по трёхуровневой схеме: полевой уровень (датчики, горелки, насосы), уровень контроллеров и шкафов и верхний уровень диспетчеризации. Такая архитектура обеспечивает надёжность, безопасность и удобство эксплуатации.
| Уровень | Состав | Назначение |
|---|---|---|
| Полевой уровень | Датчики температуры, давления, расхода, уровня, загазованности CH₄/CO, датчики пламени горелок, приводы, насосы, клапаны, частотные преобразователи | Сбор первичной информации о работе котлов, горелок, насосов и передача сигналов на контроллерный уровень |
| Контроллерный уровень | Контроллеры автоматики, модули ввода-вывода, шкафы управления котлами, модули безопасности горелок, шлюзы протоколов (Modbus, BACnet, OPC UA), коммутаторы | Управление горелками и насосами, реализация защит и блокировок, каскадное управление котлами |
| Верхний уровень | SCADA-сервер, АРМ диспетчера, мобильное приложение, VPN, архивы, отчёты, интеграция с BMS и АСУ ТП предприятия | Визуализация, удалённый контроль, оповещения об авариях, отчётность, интеграции |

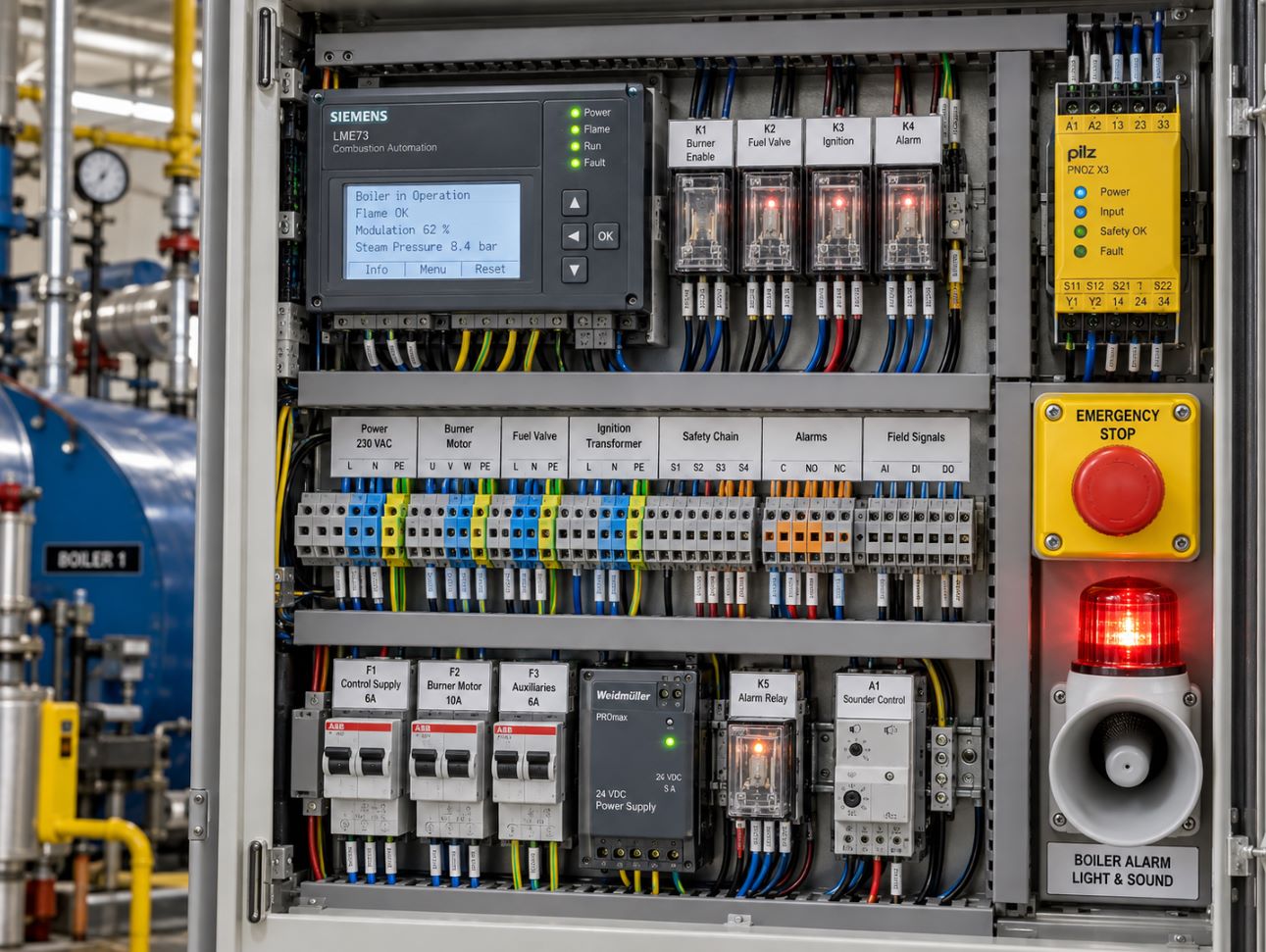

Шкафы управления котлами и шкафы автоматики безопасности

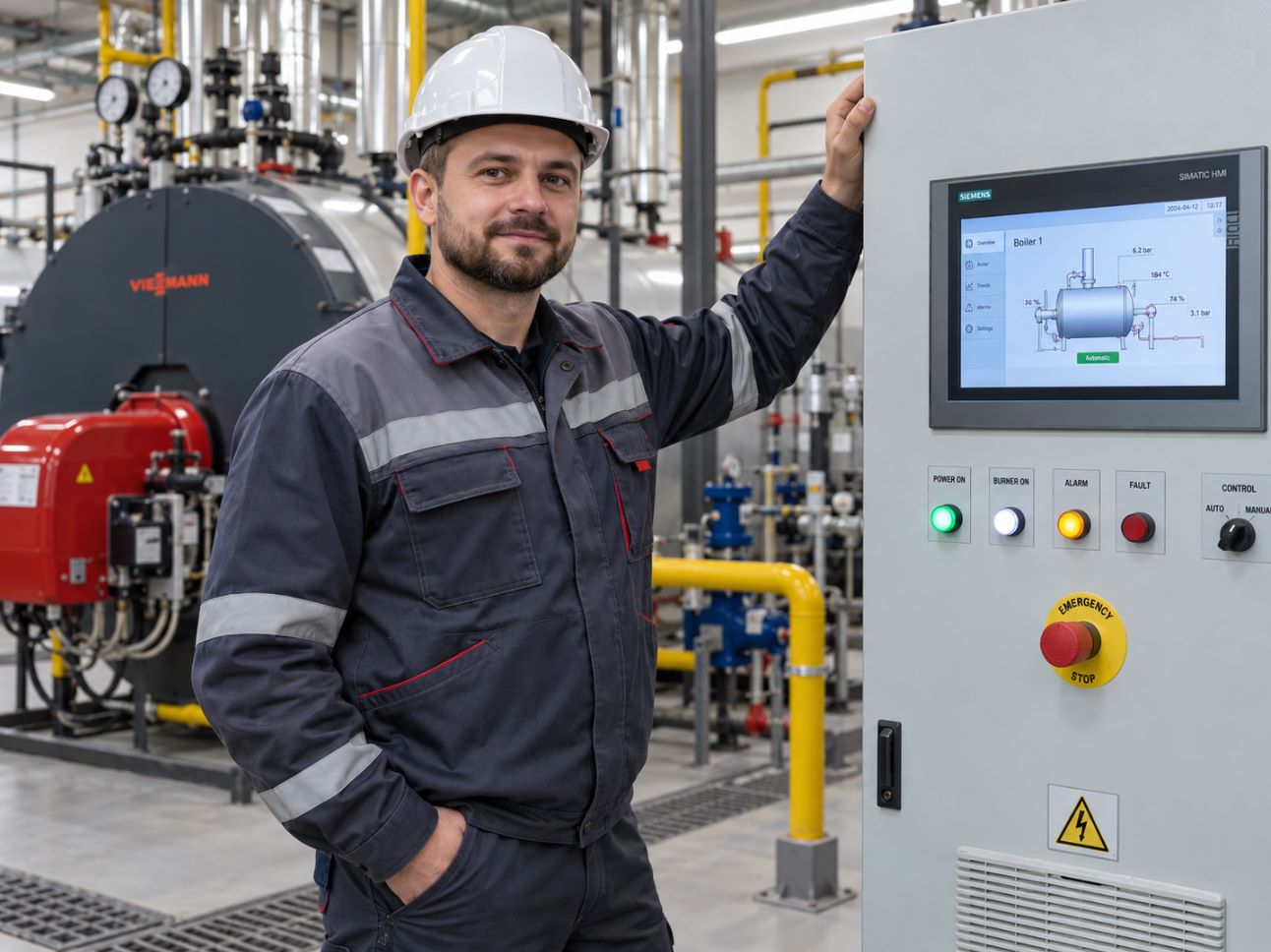

Шкаф управления - центральный элемент автоматизации котельной. Собираем шкафы на собственном производстве: управление горелками, насосами, регулирующими клапанами, реализация защит и блокировок, связь с АРМ оператора и диспетчеризацией.
- Шкафы управления котлами (ШУК)Управление горелками, каскадное управление группой котлов, погодозависимое регулирование, регулирование по температурному графику.Шкафы автоматики безопасностиНезависимые контуры защит: контроль пламени, давления газа, уровня воды, загазованности. Аварийный останов по СП 89.13330.2016.Шкафы управления насосами (ШУН)Управление циркуляционными, подпиточными и сетевыми насосами, частотное регулирование, резервирование и автопереключение.Заводские испытания и документацияПроверка схем, тестирование логики, оформление протокола заводских испытаний, маркировка клемм и кабелей.
Горелки и горениеАвтоматика горелок и управление горением

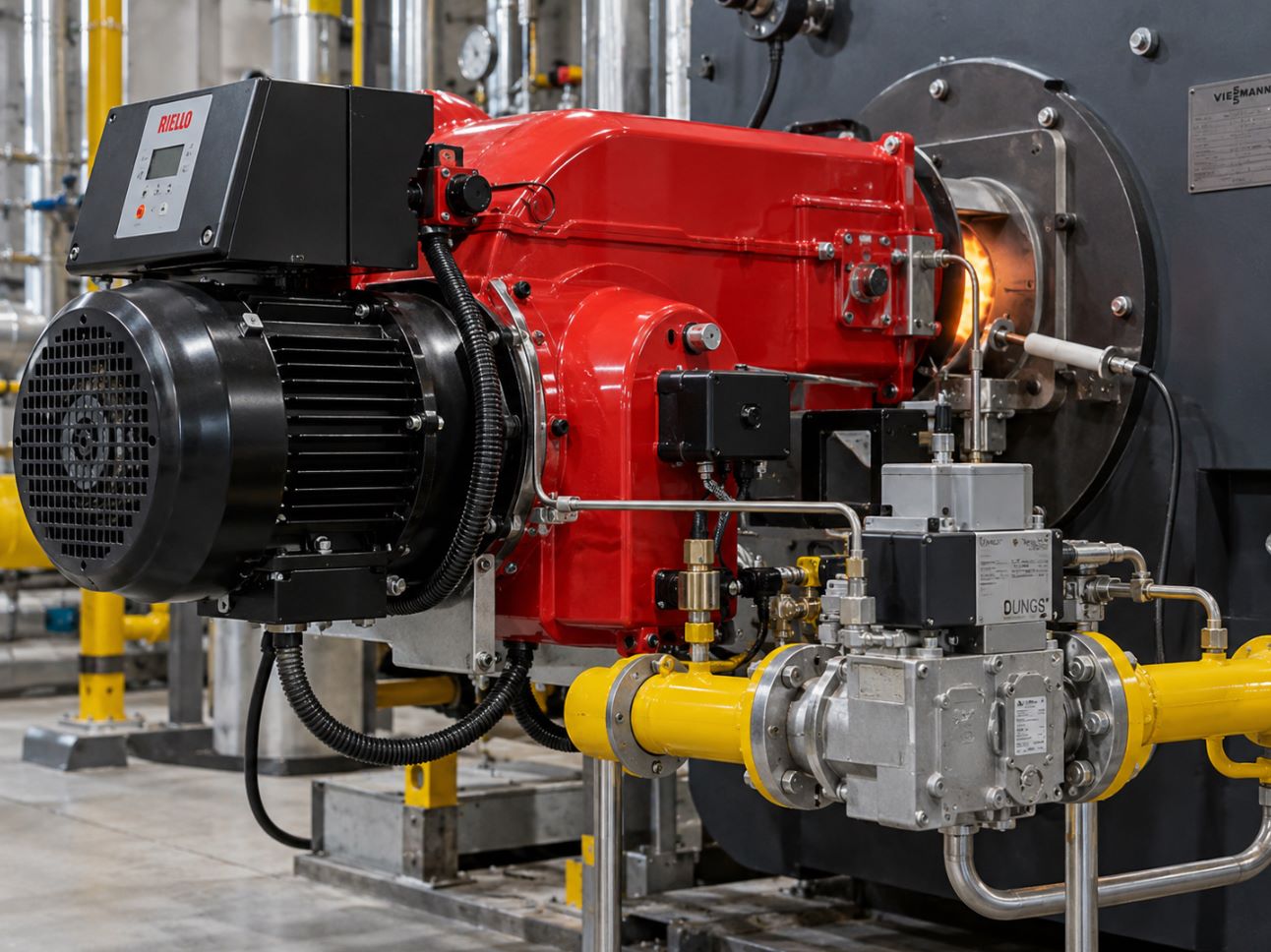

Автоматика горелки обеспечивает безопасное горение, оптимальное соотношение газ/воздух и защиту при отклонениях. Работаем с блочными и модульными горелками Weishaupt, Baltur, Lamborghini, Cib Unigas, Ecoflam, Газовик и других производителей.
- Модули управления горелкамиКонтроллеры горения LFL, LEC, Siemens LMV, Autotronic, реализация фаз розжига, контроля пламени и блокировок.Регулирование соотношения газ/воздухПлавное или двухпозиционное регулирование, механические и электронные кулачковые механизмы, сервоприводы.Защита по датчикам пламениИонизационный или фотодатчик, время реакции, защита от погасания и проскока пламени, блокировка газа при аварии.Интеграция с общекотельным контроллеромОбмен данными по Modbus, дискретные сигналы состояния и аварий, вывод на АРМ оператора и диспетчеризацию.Насосы и гидравлика

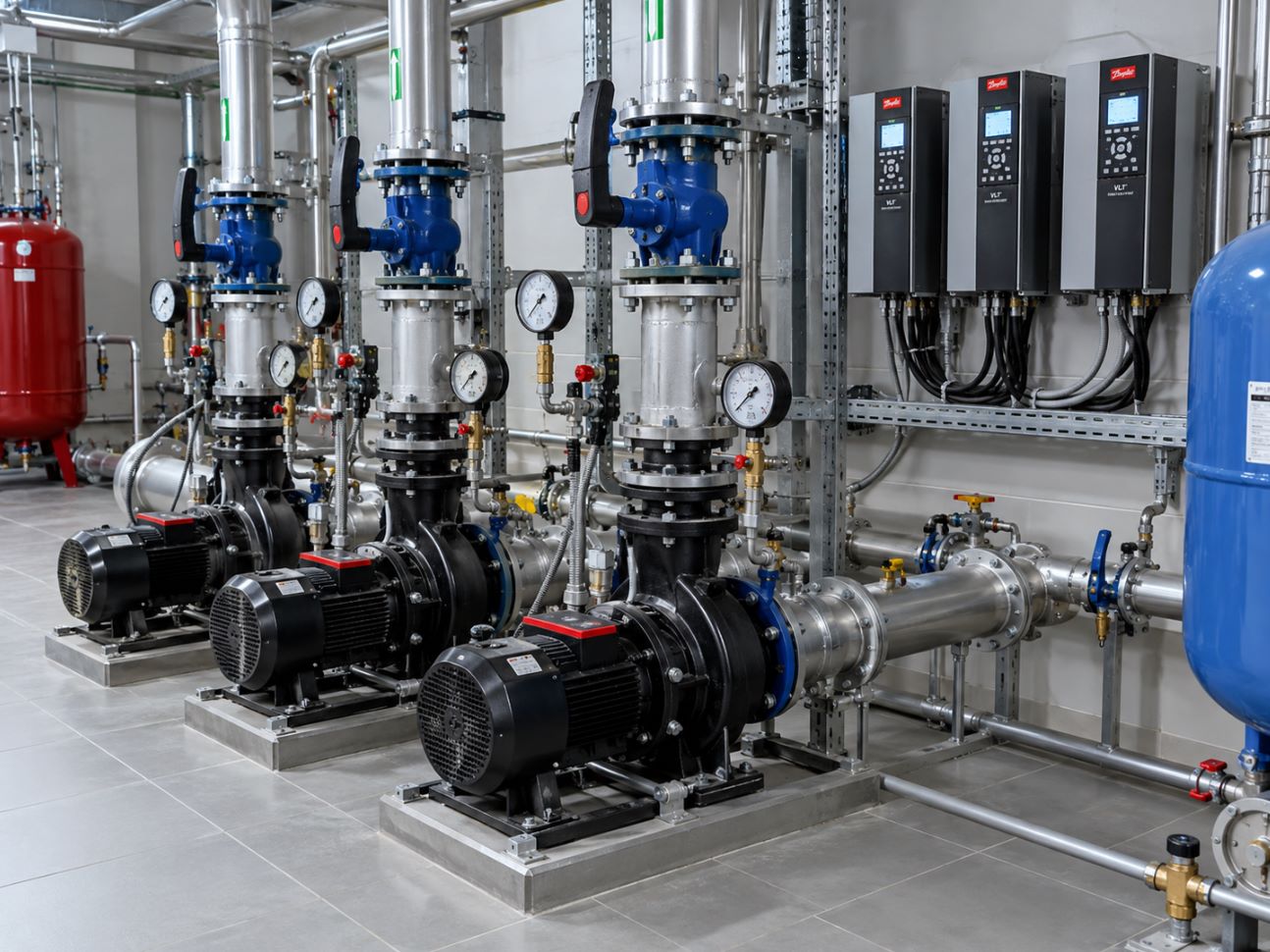

Управление насосами и гидравлическим режимом
От корректной работы насосов зависит гидравлический режим и температура во всей системе отопления. Автоматика управляет циркуляционными, сетевыми и подпиточными насосами, обеспечивает резервирование и защиту от сухого хода.
- Управление циркуляционными насосамиКаскадное включение, ротация, резервирование и автопереключение при отказе основного насоса.Частотное регулированиеПоддержание перепада давления на вводе или расхода по датчикам - экономия электроэнергии до 40%.Подпитка и контроль давленияАвтоматическая подпитка по датчикам давления и уровня, защита от перелива и сухого хода.Защита насосовЗащита от сухого хода, перегрева, перегрузки по току, неправильного направления вращения.
БезопасностьКонтуры безопасности и аварийные защиты котельной

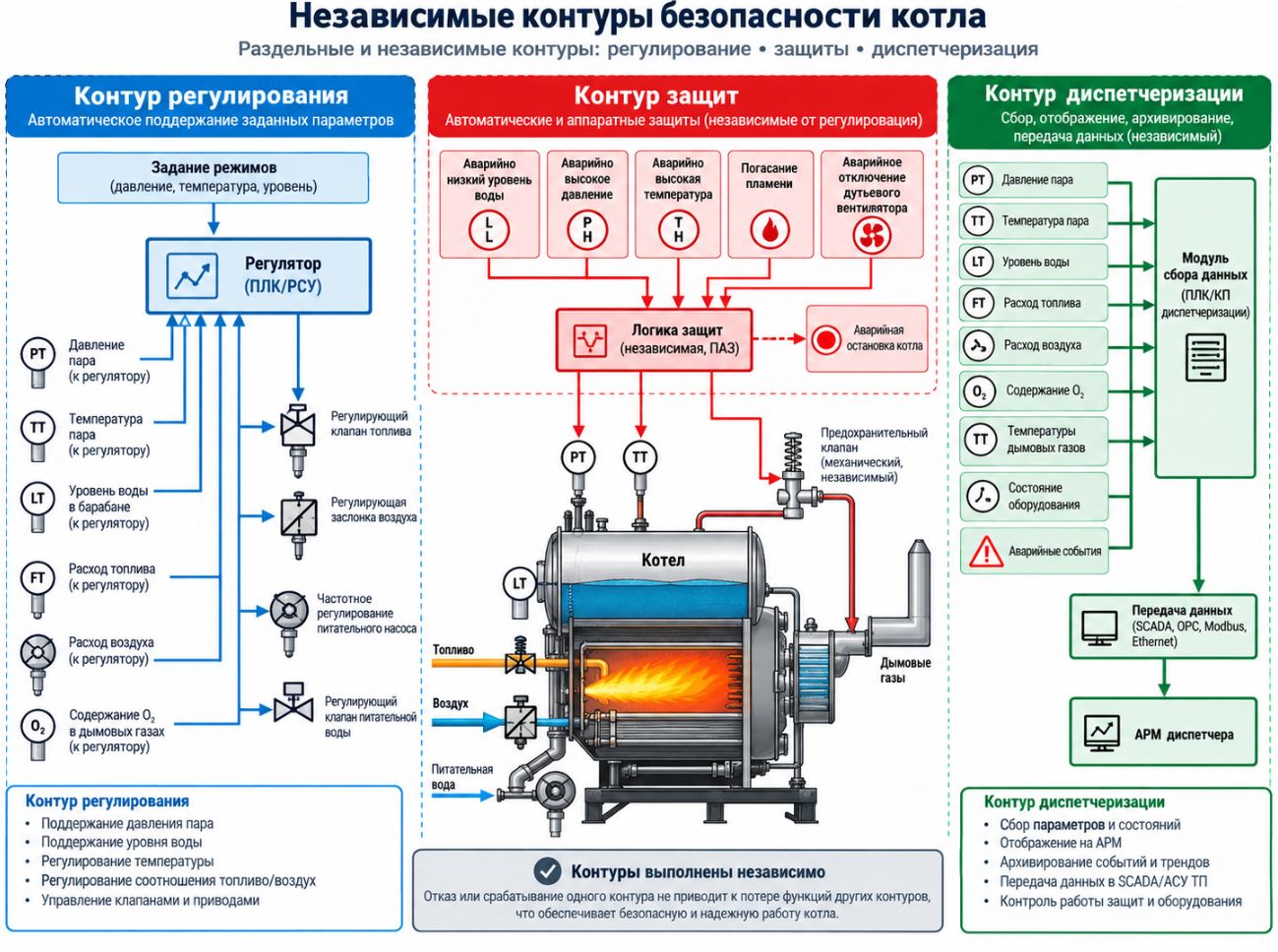

Автоматика безопасности котельной строится по принципу независимых контуров: регулирование, технологические защиты и диспетчеризация работают раздельно. Отказ одного уровня не влияет на работу других - это требование СП 89.13330.2016 и Ростехнадзора.
Контур Состав Назначение Контур регулирования Контроллер автоматики, датчики температуры и давления, регулирующие клапаны, частотные преобразователи Поддержание параметров теплоносителя, каскадное и погодозависимое регулирование, управление насосами Контур технологических защит Независимый модуль автоматики безопасности, датчики загазованности CH₄/CO, датчики пламени, реле давления газа, датчики уровня воды Аварийный останов котла при отклонениях: погасание пламени, падение давления газа, перегрев, утечка газа Контур диспетчеризации SCADA-сервер, шлюзы, АРМ оператора, мобильное приложение, VPN, архивы и отчёты Удалённый контроль, оповещения об авариях, отчётность, интеграция с BMS и АСУ ТП предприятия Датчики загазованностиКонтроль загазованности и аварийная вентиляция

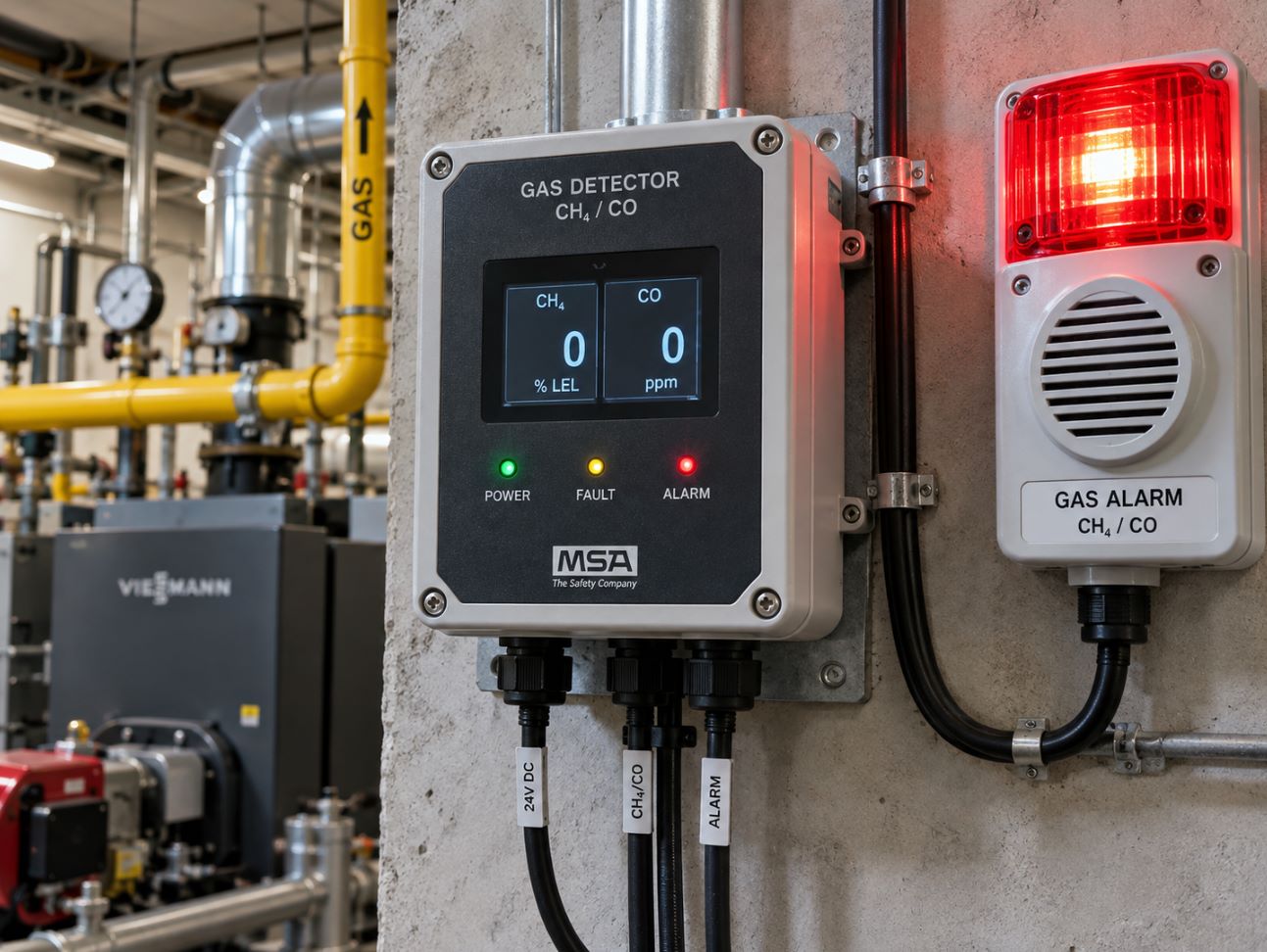

Датчики загазованности - обязательный элемент безопасности газовой котельной. При превышении ПДК метана или угарного газа система автоматически перекрывает подачу газа, останавливает котлы, включает аварийную вентиляцию и оповещает оператора.
- Датчики CH₄ и COКонтроль метана и угарного газа в помещении котельной, в приямках и в верхней зоне - с учётом плотности газа.Светозвуковые оповещателиЛокальная сигнализация в помещении котельной и вывод сигнала на АРМ оператора и в диспетчеризацию.Автоматическое отключение газаБыстродействующий клапан на вводе газа, автоматический останов котлов и включение аварийной вентиляции.Периодическая проверка и калибровкаРегламентная поверка датчиков, калибровка по ПГС, обслуживание в составе договора SLA.
Диспетчеризация и удалённый контрольУдалённый контроль и диспетчеризация котельной

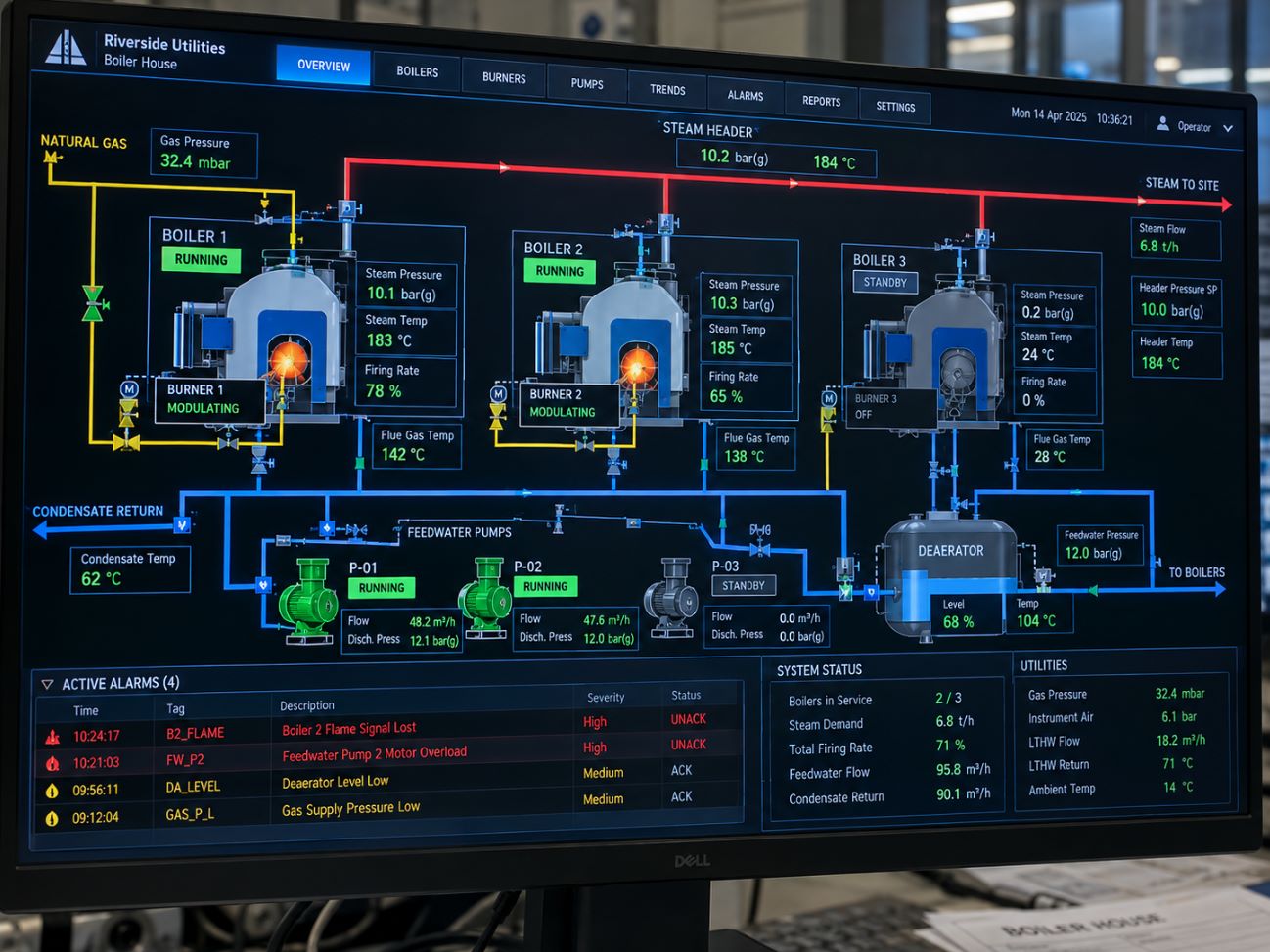

Диспетчеризация котельной позволяет контролировать работу оборудования с АРМ оператора и мобильного приложения, получать аварийные оповещения и анализировать параметры. Особенно важно для крышных, модульных и блочных котельных без постоянного присутствия персонала.
- SCADA-мнемосхемы котельнойКотлы, горелки, насосы, температуры, давления, состояния задвижек и аварий - в реальном времени.Аварийные оповещенияОповещения на email, SMS и в мобильное приложение при авариях и отклонениях параметров - с приоритизацией.Архивы и отчётыИстория параметров, расход газа и электроэнергии, наработка оборудования, отчёты по сменам и месяцам.Интеграция с BMS и АСУ ТППередача данных по Modbus, BACnet, OPC UA в систему управления зданием или АСУ ТП предприятия.Этапы работ

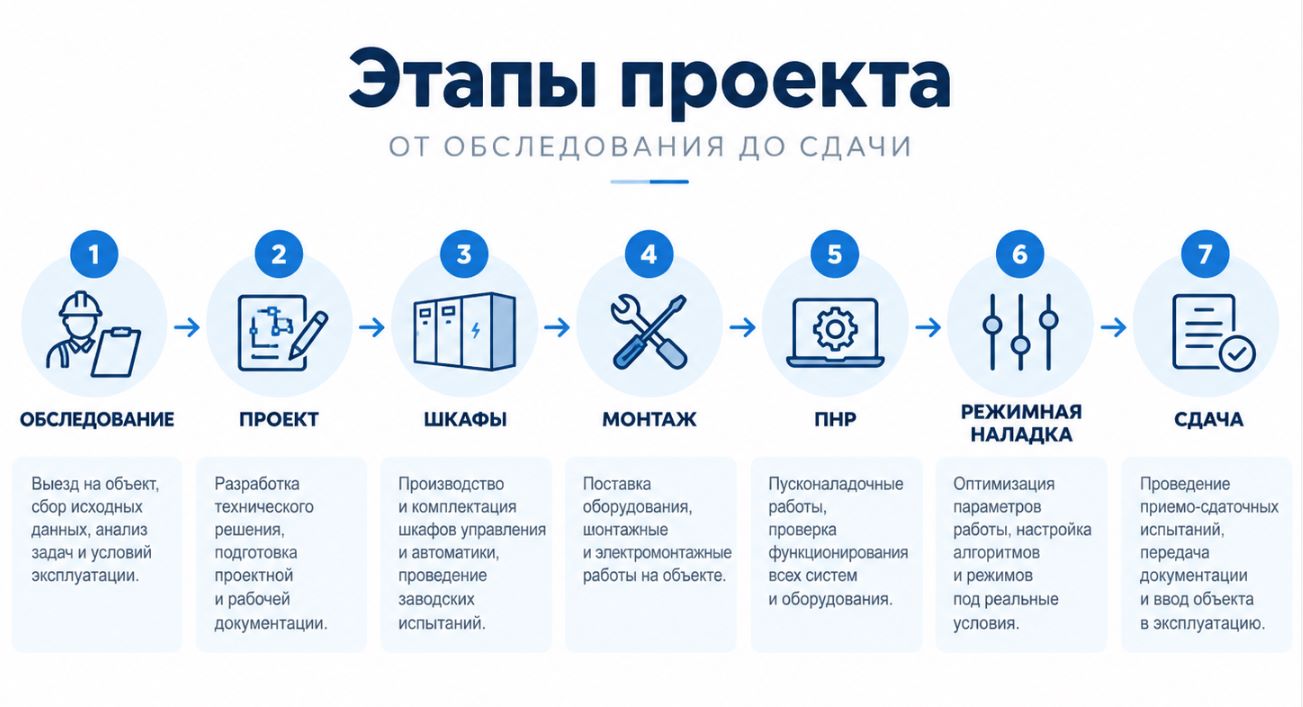

Как проходит автоматизация котельной
Внедрение автоматизации котельной - последовательный процесс от обследования до режимной наладки и сдачи объекта. Каждый этап согласовывается с заказчиком и соответствует требованиям Ростехнадзора.
- Обследование и ТЗИзучаем состав котельной, тип и число котлов, горелки, насосы, требования к диспетчеризации. Формируем ТЗ.Проектирование автоматизацииРазрабатываем схемы, подбираем контроллеры, модули безопасности, датчики, SCADA. Согласовываем алгоритмы.Изготовление шкафовСборка шкафов управления, безопасности и насосов, маркировка, заводские испытания и протоколы.Монтаж и подключениеУстановка шкафов, монтаж датчиков и КИПиА, прокладка кабельных трасс, подключение горелок и насосов.Программирование и диспетчеризацияРазработка алгоритмов, защит, мнемосхем, архивов, отчётов, мобильного приложения и удалённого доступа.ПНР и режимная наладкаПусконаладка, калибровка датчиков, режимная наладка горелок с газоанализатором, вывод на рабочие режимы.
Режимная наладкаРежимная наладка горелок и оптимизация КПД

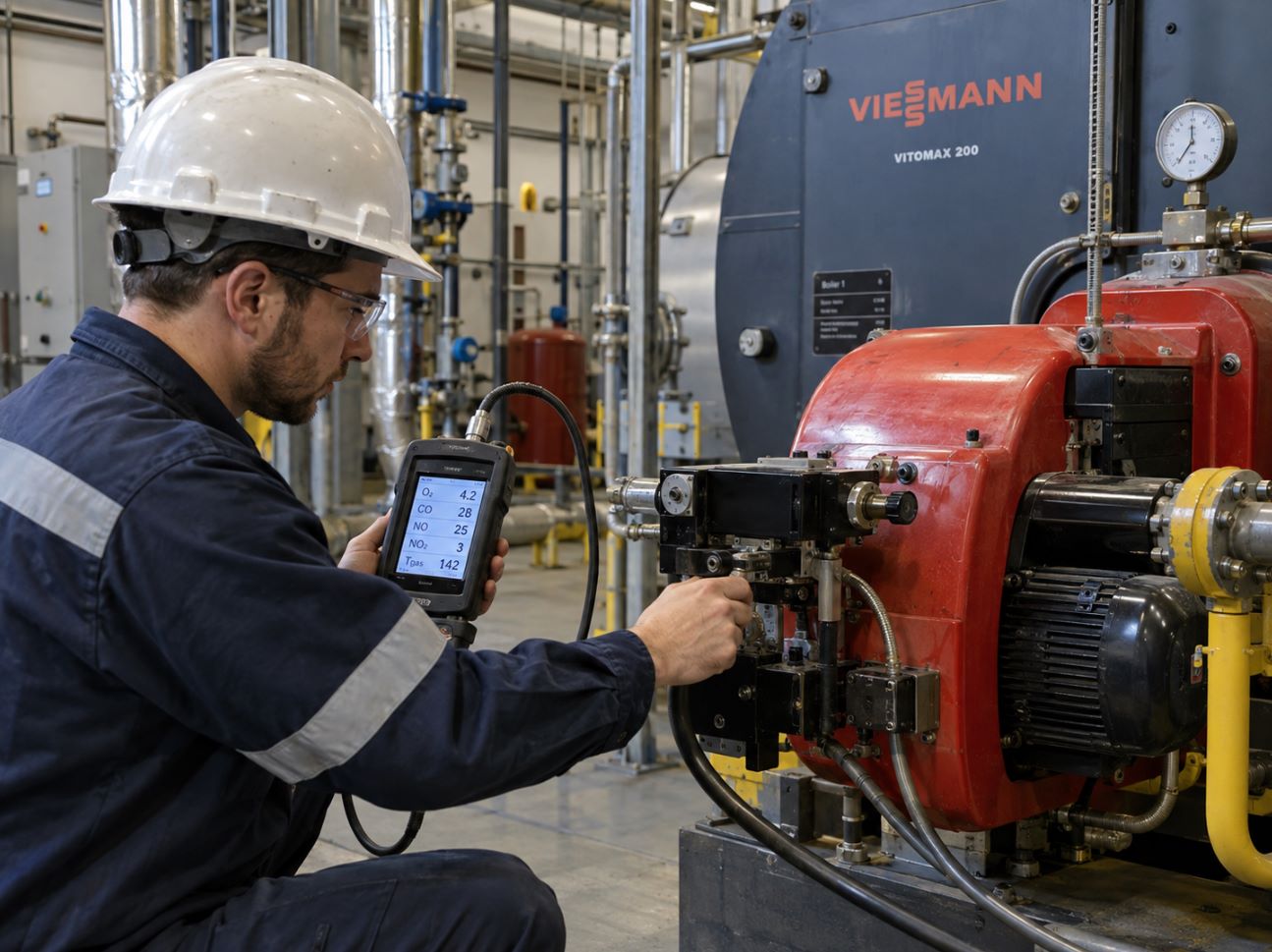

Режимная наладка - обязательная процедура при вводе котельной в эксплуатацию. Наладчик с газоанализатором настраивает соотношение газ/воздух на всех ступенях мощности горелки, добиваясь оптимального КПД и минимальных выбросов NOx и CO.
- Настройка соотношения газ/воздухПостроение режимных карт горелки на всех ступенях мощности, настройка кулачковых или электронных механизмов.Контроль состава дымовых газовЗамеры O₂, CO, NOx портативным газоанализатором, контроль температуры уходящих газов и КПД котла.Оформление режимных картДокументально оформленные режимные карты на каждый котёл - требование Ростехнадзора при сдаче объекта.Периодическая наладкаПовторная режимная наладка при замене горелки, изменении параметров газа или по регламенту эксплуатации.Готовые решения
Автоматизация котельной под ключ - пакеты
Фиксированные цены на автоматизацию котельной с учётом проектирования, изготовления шкафов, монтажа, программирования, диспетчеризации, ПНР и режимной наладки. Стоимость включает работы и базовое оборудование.
Модульная котельная · до 500 кВт Автоматика котла и насосовот 350 000 ₽/ под ключ- Проект автоматики котельной
- Шкаф управления котлом и насосами
- Датчики температуры и давления
- Автоматика безопасности горелки
- ПНР и режимная наладка
Хит продаж Блочная котельная · до 5 МВт Автоматизация и диспетчеризация котельнойот 1 500 000 ₽/ под ключ- Проект автоматизации котельной
- Шкафы управления котлами и насосами
- Каскадное и погодозависимое регулирование
- Датчики загазованности и защиты
- SCADA и удалённый контроль
- ПНР, режимная наладка и документация
Промышленная котельная · от 5 МВт Комплексная автоматизация котельнойот 4 000 000 ₽/ под ключ- Резервированные контроллеры и питание
- Шкафы управления, безопасности, насосов
- Каскадное управление группой котлов
- SCADA с горячим резервом
- Интеграция с BMS и АСУ ТП предприятия
- Сопровождение и сервис по SLA
Прайс-листЦены на автоматизацию котельных в СПб
Стоимость автоматизации котельной зависит от мощности, числа котлов, типа горелок, состава шкафов и требований к диспетчеризации. Итоговая цена рассчитывается после обследования - ниже базовые расценки.
Проектирование автоматизации котельнойОбследование и техническое заданиеот 35 000 ₽Проект автоматизации котельной (РД)от 90 000 ₽Схемы шкафов и кабельные журналыот 30 000 ₽Спецификация оборудованияот 15 000 ₽Разработка алгоритмов и защитот 45 000 ₽Шкафы управления и безопасностиШкаф управления котлом до 1 МВтот 90 000 ₽Шкаф управления котлом до 5 МВтот 160 000 ₽Шкаф автоматики безопасности (независимый контур)от 110 000 ₽Шкаф управления насосами с частотникамиот 130 000 ₽Шкаф диспетчеризации котельнойот 90 000 ₽Горелки, датчики и КИПиАМодуль управления горелкой (LFL, LMV, LEC)от 85 000 ₽Датчик загазованности CH₄ / COот 15 000 ₽Датчик пламени (ионизационный / фото)от 12 000 ₽Датчик давления и температуры теплоносителяот 6 000 ₽Датчик уровня воды, расхода газаот 25 000 ₽Программирование и диспетчеризацияПрограммирование контроллера котельнойот 55 000 ₽Разработка SCADA-мнемосхемыот 80 000 ₽АРМ оператора и архивыот 70 000 ₽Мобильное приложение и оповещенияот 45 000 ₽Интеграция с BMS по BACnet/Modbusот 60 000 ₽ПНР, наладка и сервисПусконаладочные работы автоматики котельнойот 90 000 ₽Режимная наладка горелки с газоанализаторомот 60 000 ₽Калибровка датчиков и проверка каналовот 4 500 ₽/каналОбучение персонала котельнойот 25 000 ₽/деньСервисное сопровождение автоматики по SLAот 30 000 ₽/месУдалённая диагностика и поддержкаот 4 500 ₽/часСтоимость автоматизации котельной зависит от мощности, числа котлов, типа горелок, состава шкафов, требований к диспетчеризации и необходимости режимной наладки. Точная смета составляется после обследования объекта и формирования технического задания.
Ошибки автоматизации6 критических ошибок при автоматизации котельной
Некорректная автоматизация котельной приводит к авариям, штрафам Ростехнадзора и остановке объекта. Мы учитываем каждую из типичных ошибок в своём процессе.
1Отсутствие независимого контура безопасности
Если контур защит объединён с контуром регулирования, отказ контроллера приводит к потере защит и аварии котла.
→ Прямое нарушение СП 89.13330.2016 и риск аварии2Экономия на датчиках загазованности
Один датчик в помещении котельной вместо распределённой системы не покрывает всю зону возможной утечки газа.
→ Риск взрыва и отказ в приёмке Ростехнадзором3Отсутствие режимной наладки горелки
Без настройки соотношения газ/воздух по газоанализатору котёл работает с низким КПД и повышенными выбросами NOx и CO.
→ Перерасход газа до 15% и штрафы за выбросы4Игнорирование каскадного управления котлами
Без каскада котлы работают независимо, что приводит к неэффективному расходу газа и частым пускам/остановам.
→ Износ горелок и перерасход топлива5Отсутствие диспетчеризации и удалённого контроля
Без удалённого контроля авария в котельной без постоянного персонала остаётся незамеченной до обхода.
→ Разморозка системы и остановка объекта6Отсутствие документации и режимных карт
Без проекта, протоколов ПНР и режимных карт невозможно пройти проверку Ростехнадзора и передать объект в эксплуатацию.
→ Штрафы и приостановка эксплуатации котельнойДокументацияДокументация автоматизации котельной
По окончании работ заказчику передаётся полный комплект документации в соответствии с требованиями СП 89.13330.2016 и Ростехнадзора. Документация нужна для сдачи котельной в эксплуатацию, страхования и последующего обслуживания.
Техническое задание на автоматизациюсогласованные требования и объёмПроект автоматизации котельнойсхемы, кабельные журналы, спецификацияСхемы шкафов управленияэлектрические схемы и раскладка элементовОписание алгоритмов и защитлогика работы, контуры безопасностиИсходный код контроллеров и SCADAс комментариями и описаниемПротоколы ПНР и испытанийканалы, защиты, рабочие режимыРежимные карты горелокпо результатам режимной наладкиИнструкции оператора котельнойработа со SCADA и АРМ, действия при аварияхFAQВопросы об автоматизации котельной
Что входит в автоматизацию котельной под ключ?
Полный цикл: обследование, ТЗ, проектирование, изготовление шкафов управления котлами и безопасности, монтаж, программирование, диспетчеризация, ПНР, режимная наладка горелок, обучение персонала и сдача документации.Чем автоматизация котельной отличается от автоматизации отопления?
Автоматизация отопления - это управление системой отопления здания (ИТП, насосы, погодозависимое регулирование). Автоматизация котельной - управление котлами, горелками, безопасностью и диспетчеризацией котельной с учётом требований Ростехнадзора и СП 89.13330.2016.Какие требования предъявляются к автоматике безопасности котельной?
Автоматика безопасности должна быть независимым контуром, не связанным с контуром регулирования. Она реализует защиты по погасанию пламени, падению давления газа, повышению/понижению давления воды, загазованности, перегреву. Требования установлены СП 89.13330.2016 и правилами Ростехнадзора.Что такое режимная наладка горелки?
Режимная наладка - это настройка соотношения газ/воздух на всех ступенях мощности горелки с помощью газоанализатора. Цель - оптимальный КПД котла, минимальные выбросы NOx и CO. По результатам оформляются режимные карты, обязательные при сдаче объекта.Какие датчики загазованности нужны в котельной?
Датчики метана (CH₄) и угарного газа (CO) с учётом плотности газа: метан легче воздуха - датчики в верхней зоне, CO тяжелее - в нижней зоне и приямках. Датчики связаны с аварийным отключением газа, остановкой котлов и включением аварийной вентиляции.Зачем нужна диспетчеризация котельной?
Диспетчеризация позволяет контролировать работу котельной удалённо, получать оповещения об авариях, анализировать расход газа и электроэнергии, вести отчёты. Особенно важна для модульных и крышных котельных без постоянного присутствия персонала.Как организуется каскадное управление котлами?
Каскадное управление - это автоматическое распределение нагрузки между несколькими котлами. Система включает/отключает котлы в зависимости от тепловой нагрузки и поддерживает каждый котёл в зоне максимального КПД. Снижает расход газа и износ горелок.Что такое погодозависимое регулирование?
Погодозависимое регулирование - автоматическое изменение температуры теплоносителя в зависимости от температуры наружного воздуха. Реализуется по температурному графику, снижает расход газа и повышает комфорт в отапливаемых помещениях.Сколько времени занимает автоматизация котельной?
Модульная котельная до 500 кВт - 3–5 недель, блочная котельная до 5 МВт - 2–3 месяца, промышленная котельная - 4–6 месяцев. Сроки фиксируются в договоре и зависят от состава оборудования и требований проекта.Работаете ли вы с котельными без постоянного персонала?
Да, модульные, крышные и блочные котельные без постоянного присутствия персонала - наша специализация. Реализуем полный удалённый контроль и оповещения, что соответствует требованиям для котельных этой категории.Даёте ли вы гарантию на автоматизацию котельной?
Да, гарантия 5 лет на работы и 12 месяцев на оборудование. Постгарантийное обслуживание ведём по договору SLA: удалённая диагностика, выезды инженеров, поверка датчиков, режимная наладка, обновление ПО.Коммерческое предложениеПолучите смету на автоматизацию котельной за 24 часа
Пришлите мощность котельной, число и тип котлов, тип горелок и требования к диспетчеризации. Проведём обследование, предложим архитектуру, подберём контроллеры и SCADA, подготовим смету на проектирование, изготовление, монтаж, программирование, ПНР и режимную наладку с фиксированной ценой и сроками.
