Разрабатываем проекты охранной сигнализации (ОС) для объектов любого назначения: офисы, склады, магазины, производства, банки, ЦОД, частные территории. Полный цикл - обследование объекта, определение рубежей охраны, расстановка датчиков, расчёт кабельных трасс, спецификация оборудования и разработка рабочей документации. Соответствие РД 78.36.006-2005, ГОСТ Р 50776-95 и Постановлению Правительства №87. Проект передаётся с полным комплектом документации для монтажа и согласования.
Первичный аудит объекта и оценка объёма проекта - бесплатно при заключении договора.
Проект охранной сигнализации - это комплект текстовых и графических документов, описывающих состав, структуру и принцип работы системы. Проект определяет, где, какие и в каком количестве устанавливаются извещатели, как прокладываются шлейфы, как система интегрируется с другими системами безопасности и какое оборудование используется.
Для разработки проекта охранной сигнализации требуется минимальный набор исходных данных. Если чего-то не хватает - наши инженеры выезжают на объект и собирают данные самостоятельно. Это стандартная практика для действующих объектов и объектов без документации.

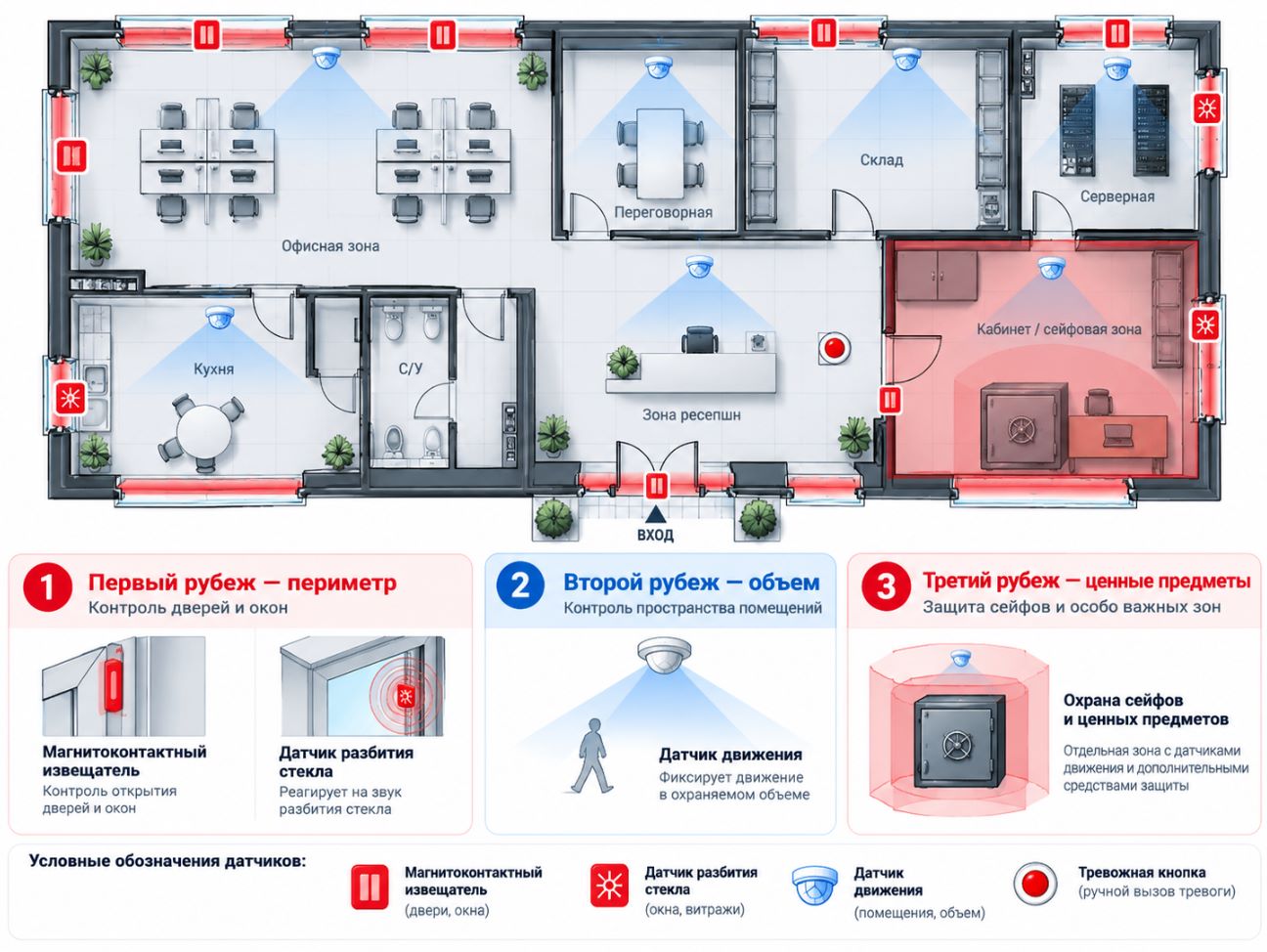

Рубежи охраны - фундамент проекта. От их количества и правильного разбиения зависит эффективность системы и её устойчивость к обходам. В проекте каждый рубеж получает свою схему, зоны и логику срабатывания.
В проекте для каждого помещения и рубежа подбирается конкретный тип датчика с учётом назначения, планировки, условий эксплуатации и требований к защите от ложных срабатываний.
| Тип датчика | Задача | Где применяется |
|---|---|---|
| Магнитоконтактные | Контроль открытия дверей, окон, ворот | Периметр, входные группы, окна, витрины |
| ИК-датчики движения | Обнаружение движения в помещении | Коридоры, холлы, офисы, складские помещения |
| Стеклобойные (акустические) | Реагируют на звук разбития стекла | Витрины, фасадные окна, стеклянные перегородки |
| Вибрационные | Обнаружение удара, сверления, разрушения | Сейфы, банкоматы, стены хранилищ, витрины |
| Совмещённые ИК+СВЧ | Двойной принцип обнаружения, защита от ложных срабатываний | Помещения с риском помех, объекты с высокими требованиями |
| Тревожные кнопки | Ручной вызов тревоги персоналом | Кассы, офисы руководителей, посты охраны |
Для каждого датчика в проекте указаны конкретная модель, зона обнаружения, высота установки и способ подключения. Детальная схема работы системы - в отдельной статье: Как работает охранная сигнализация →
В проекте каждая кабельная линия просчитана: от приёмно-контрольного прибора до каждого датчика. Учитываются длины, сечения, марки кабеля, способы прокладки и защиты. Это исключает ошибки монтажа и позволяет точно закупить материалы.

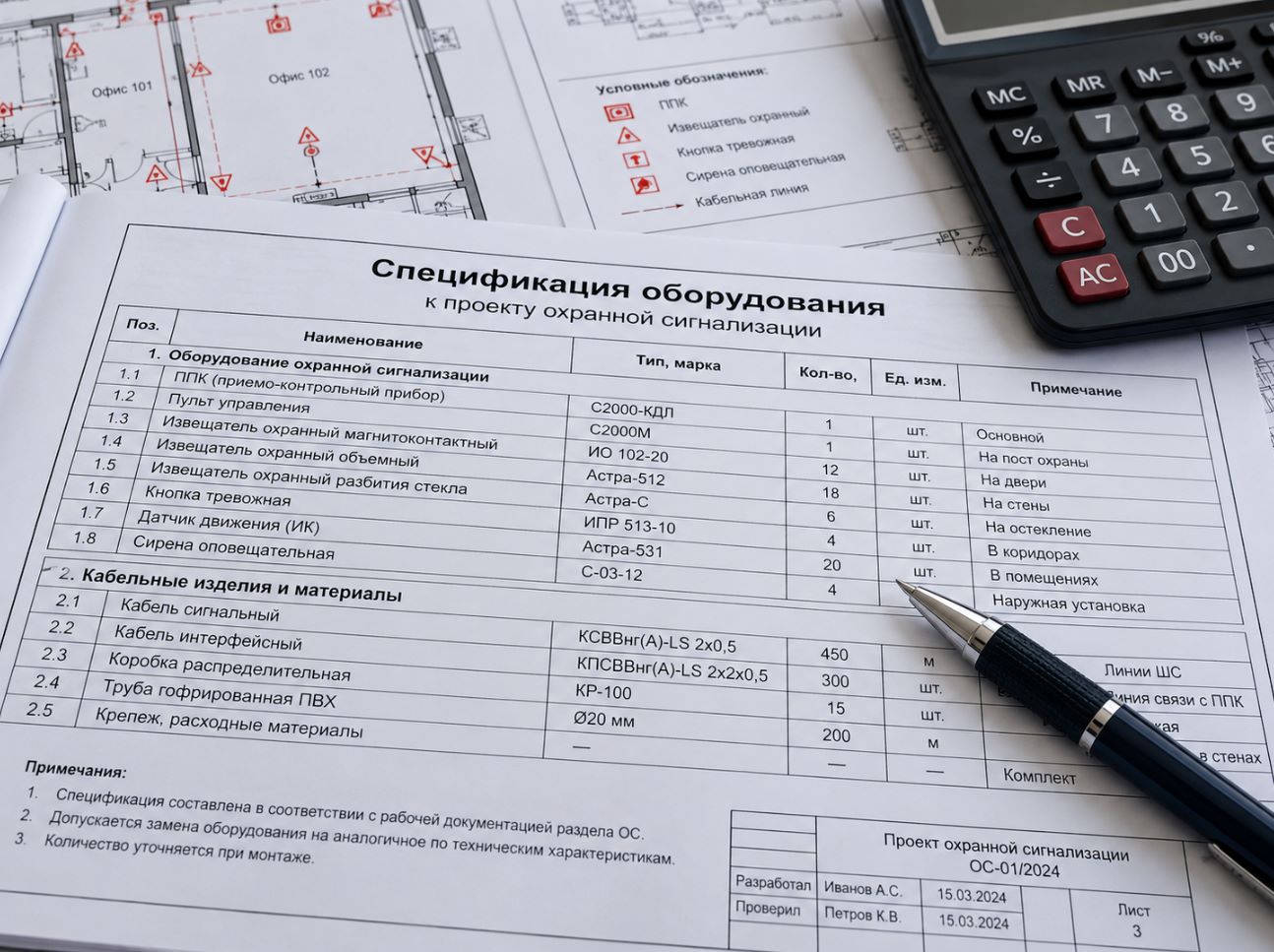

Спецификация - ключевой экономический документ проекта. По ней заказчик видит точный состав системы и может рассчитать бюджет закупки. В спецификации указаны производитель, модель, артикул и количество каждой позиции.
Проект формируется в виде полного комплекта текстовых и графических документов в объёме, достаточном для монтажа и сдачи надзорным органам. Состав зависит от стадии и требований заказчика.
| Раздел | Содержание |
|---|---|
| Пояснительная записка | Основание для проектирования, характеристики объекта, принятые решения, ссылки на нормативы, состав системы |
| Структурная схема | Общая схема системы: датчики - шлейфы - ППК - каналы связи - пульт охраны. С указанием типов оборудования |
| Функциональная схема | Логика работы системы: сценарии тревог, режимы охраны, интеграции с другими системами |
| Планы расположения | Поэтажные планы с расстановкой датчиков, ППК, пультов, тревожных кнопок. Высоты установки, зоны обнаружения |
| Кабельный журнал | Перечень кабельных линий с марками, сечениями, длинами и способами прокладки |
| Спецификация оборудования | Полный перечень оборудования и материалов с указанием производителей, моделей и количества |
| Монтажные указания | Рекомендации по монтажу, требования к креплению, прокладке, подключению, заземлению |
Ошибки в проекте видны не сразу - они проявляются на монтаже, при сдаче или в эксплуатации. Исправлять их дорого и долго, поэтому на этапе проекта работают нормоконтроль и внутренняя экспертиза.
Типовые решения переносятся без учёта планировки и уязвимых мест. Извещатели стоят не там, где нужно, часть помещений остаётся не под охраной.
Один рубеж вместо трёх, или неверная логика зон. Нарушитель преодолевает один рубеж и оказывается внутри без обнаружения.
Не учтены длины трасс, падение напряжения на длинных шлейфах. Система работает, но один датчик срабатывает с задержкой или не срабатывает вовсе.
Не учтены связи с СКУД, видеонаблюдением и инженерными системами. При тревоге не запускается видеозапись, не блокируются двери, не отправляются уведомления.
Оборудование в спецификации указано «по общим данным» - заказчик закупает несовместимые компоненты, и монтаж встаёт.
Проектировщик не сопровождает монтаж - монтажники «творчески» изменяют решения, и система перестаёт соответствовать проекту.
Работаем по прозрачному регламенту с контрольными точками. Заказчик утверждает каждую стадию, прежде чем мы переходим к следующей.
Интервью с заказчиком, изучение планировок, технического задания и требований к охране. Формирование технического задания на проектирование.
Выезд инженера, замеры, оценка уязвимых мест, планировок, режима работы объекта. Определение количества рубежей и категорий помещений.
Выбор типа системы (проводная, радиоканальная, адресная), состава оборудования и ключевых технических решений. Согласование концепции с заказчиком.
Структурные и функциональные схемы, планы расположения датчиков, определение рубежей охраны и логики работы системы.
Разбиение на шлейфы, расчёт длин и сечений, кабельный журнал. Расчёт питания и резервного режима. Подбор оборудования и материалов.
Полный комплект рабочей документации для монтажа: чертежи, узлы, спецификация, кабельные журналы, монтажные указания.
Передача проекта заказчику, уточнение данных, внесение правок при необходимости. Утверждение финальной версии. Монтаж охранной сигнализации →
Сопровождение монтажа проектировщиками, контроль соответствия работ проекту, решение вопросов на площадке, оформление корректировок при необходимости.
Участие в сдаче объекта, подготовка исполнительной документации, пояснения инспектору при проверке. Передача полного комплекта заказчику.
Проект согласовывается с заказчиком на всех стадиях. После передачи документации проектировщики сопровождают монтаж - это исключает отступления от проекта и «самодеятельность» монтажников.
Стоимость проектных работ зависит от площади объекта, сложности системы, количества рубежей и состава стадий. Ниже - ориентировочные диапазоны. Точная цена - после согласования ТЗ и изучения исходных данных.
| Тип объекта | Состав проекта | Стоимость | Срок |
|---|---|---|---|
| Офис, квартира до 200 м² | Технический проект: схемы, планы, спецификация | от 25 000 ₽ | 5–7 дней |
| Офис, магазин 200–500 м² | Стадии П и РД, полный комплект документации | от 55 000 ₽ | 2–3 недели |
| Склад, производство 500–2000 м² | П + РД с расчётом рубежей и интеграций | от 120 000 ₽ | 3–4 недели |
| Крупный объект 2000–10000 м² | Полный проект с интеграциями, авторский надзор | от 280 000 ₽ | 4–6 недель |
| Объект с обязательной экспертизой | П + РД + сопровождение экспертизы | по договору | индивидуально |
В стоимость включены: сбор исходных данных, разработка проекта, расчёты, спецификация, кабельные журналы и передача полного комплекта документации. Авторский надзор и экспертиза - по отдельному согласованию.
Проекты охранной сигнализации для объектов разных типов - от офисов до крупных распределительных центров. По каждому - площадь, состав системы и результат сдачи.
Проект адресной системы охраны с интеграцией в видеонаблюдение и СКУД. Полное покрытие периметра и объёмов хранения.
Проект охранной сигнализации с интеграцией в СКУД и видеонаблюдение. Постановка на охрану по карте доступа, вывод на пульт ЧОП.
Трёхрубежная система охраны: периметр, объёмы, касса и хранилище. Тревожные кнопки, вибрационные датчики, вывод на ПЦН Росгвардии.
Полный цикл работ по системам охраны и безопасности в Санкт-Петербурге и по России - от проектирования до обслуживания.
Опишите объект: площадь, назначение, требования к охране, наличие планировок. Подготовим КП с составом проекта, сроками и стоимостью - без обязательств с вашей стороны.
