Проектирование схемы резерва
Разработка однолинейной схемы АВР с учётом количества вводов, категории надёжности, приоритетов и типа резервного источника (ДГУ, ИБП, второй ввод).
АВР · Резервирование питания · Санкт-Петербург
Монтаж автоматического ввода резерва в СПб
Проектируем, собираем и монтируем шкафы автоматического ввода резерва (АВР) для производственных, коммерческих объектов, дата-центров и жилых комплексов. Работаем со схемами резервирования на два и более вводов, с АВР на контакторах и на моторных приводах, с микропроцессорными контроллерами. Подключаем основной и резервный вводы, настраиваем контроллер, выполняем испытания под нагрузкой с имитацией отключения. Оформляем протоколы и акты ввода. Гарантия 3 года.
Схемы резерваШкаф АВРКонтроллерыДва вводаНастройкаИспытания
Работаем с АВР на токи до 4000 А. Собственная производственная база для сборки шкафов.
Монтаж АВР под ключОт схемы резерва до протоколов испытанийПолный цикл: проектирование схемы резерва, сборка шкафа, монтаж на объекте, подключение вводов, настройка контроллера и испытания.
до 4000 Аноминальный ток шкафов АВР на контакторах и моторных приводах
Схемы N+1 и 2Nрезервирование на два и более вводов
Микропроцессорные контроллерынастройка уставок, задержек и приоритетов вводов
Гарантия 3 годана монтаж, сборку и сервисное сопровождение
Состав работ
Что входит в монтаж и сборку АВР
Выполняем полный цикл работ по АВР: от проектирования схемы резерва до сдачи объекта с протоколами. Каждый этап - в едином контуре ответственности.
Сборка шкафа АВР
Комплектация и сборка шкафа АВР на собственной производственной базе: корпус, автоматические выключатели, контакторы, реле, шины, клеммные колодки.
Монтаж шкафа АВР на объекте
Установка шкафа АВР на подготовленное место: крепление к стене или стойке, выравнивание, анкерное крепление, организация вводов и отходящих линий.
Подключение основного и резервного вводов
Обжимка наконечников, подключение кабелей к вводным аппаратам и шинам, маркировка, момент затяжки, герметизация кабельных вводов.
Контроллеры и автоматика АВР
Установка микропроцессорных контроллеров АВР с дисплеем и индикацией. Программирование логики переключения, приоритетов и задержек.
Настройка контроллера АВР
Программирование уставок по напряжению, задержек включения и отключения, времени переключения на резерв. Настройка режимов работы и приоритетов.
Испытания АВР под нагрузкой
Имитация отключения основного ввода, проверка автоматического переключения на резерв, замер времени переключения и параметров напряжения.
Протокол и ввод в эксплуатацию
Оформление протоколов испытаний, актов ввода в эксплуатацию, паспорта АВР. Обучение персонала и гарантийное сопровождение.
Примеры работ
Фотогалерея монтажа АВР
Реальные кадры с объектов: схема резерва, сборка шкафа, монтаж, подключение вводов, контроллер, настройка, испытания и сдача.
Схема резервирования

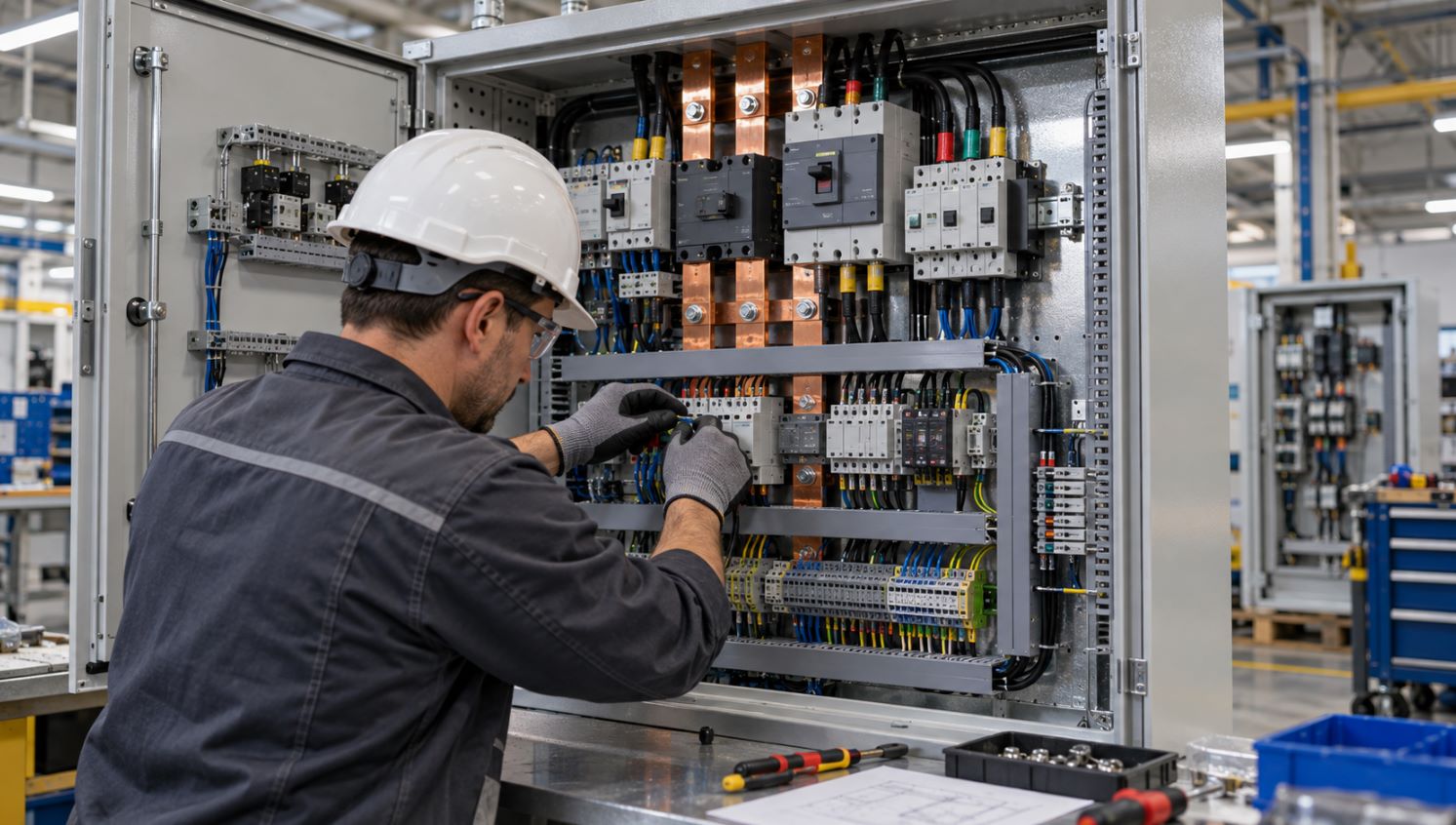

Сборка шкафа АВР

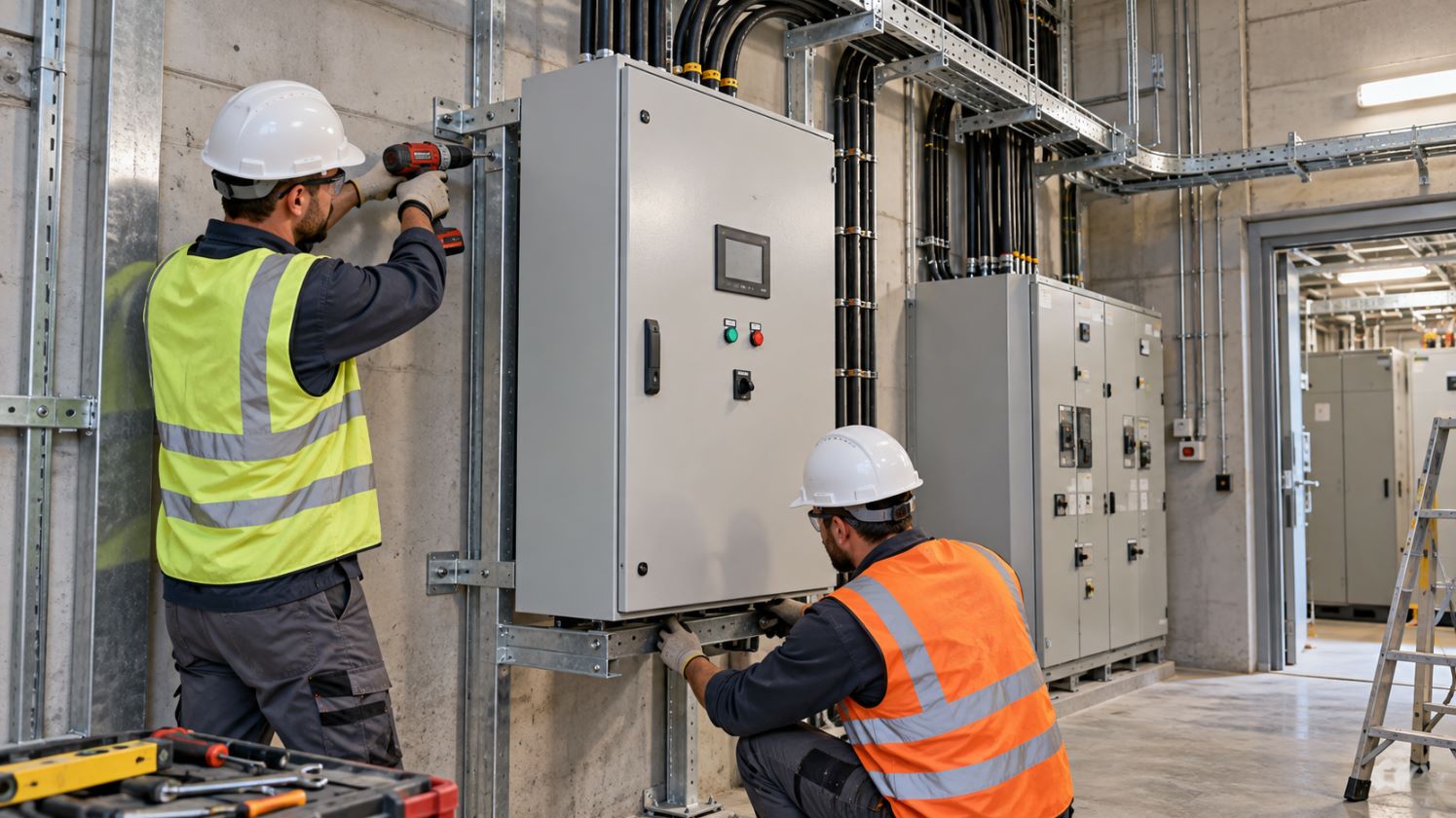

Монтаж на объекте

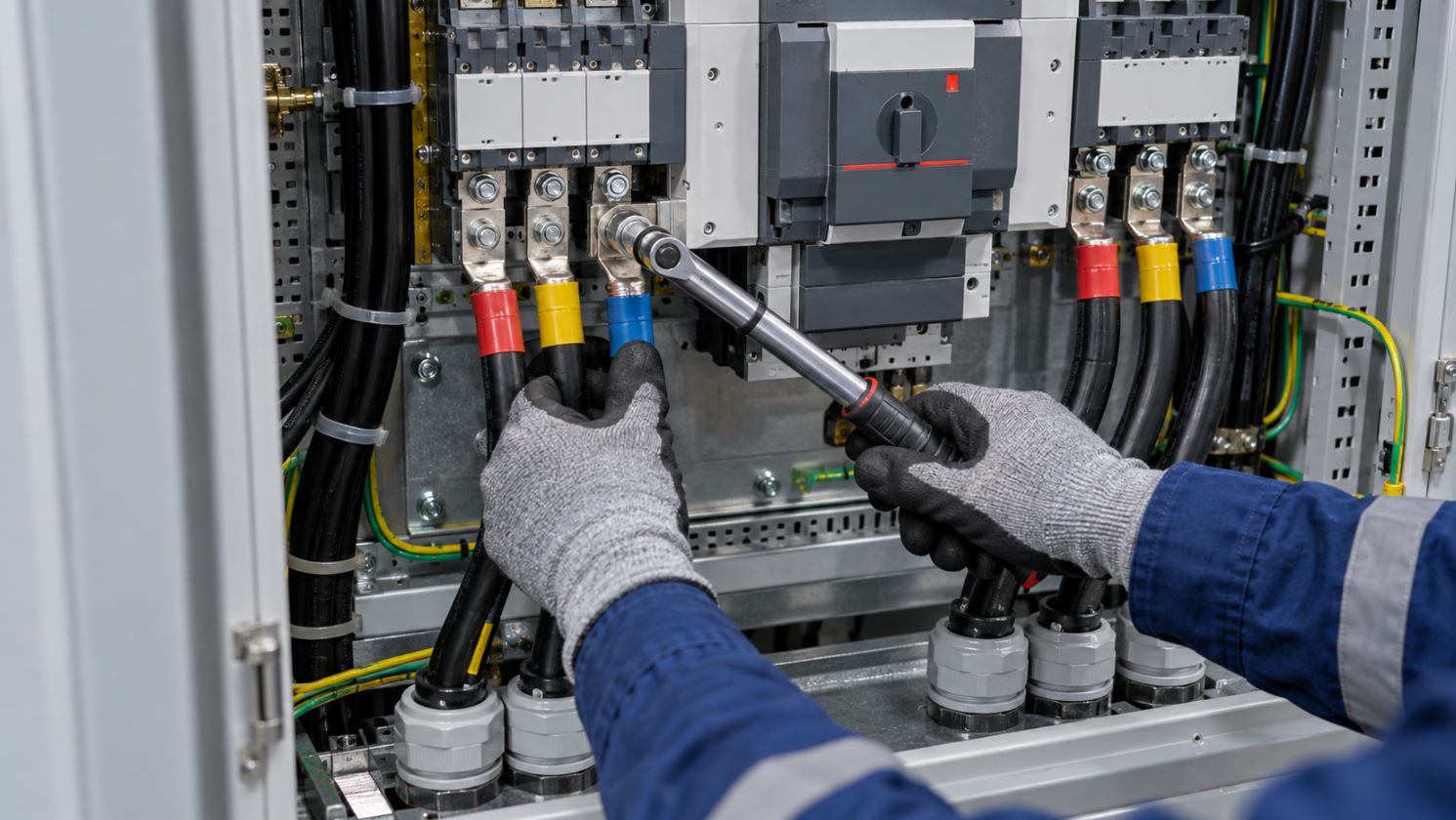

Подключение вводов

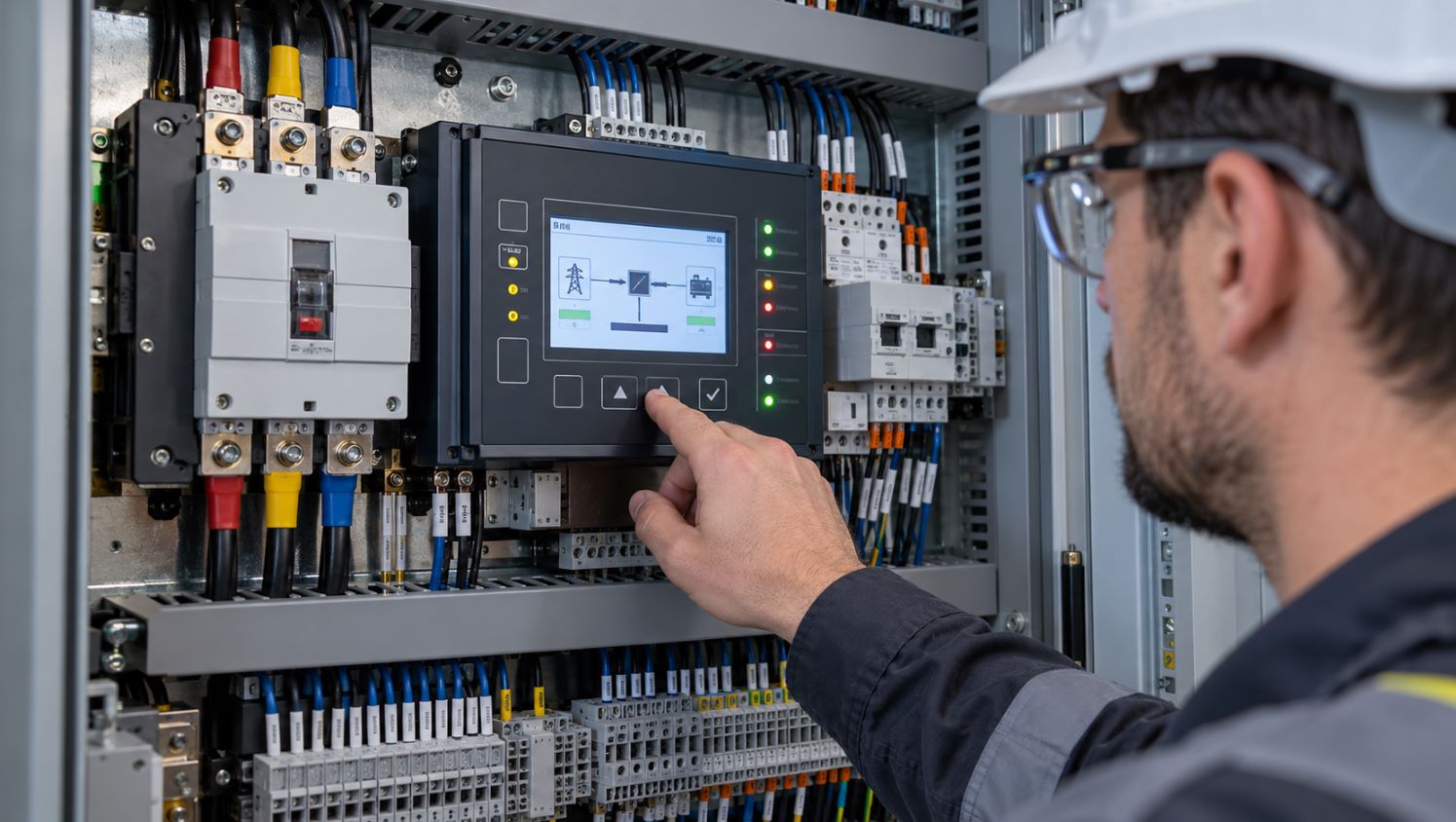

Контроллер АВР

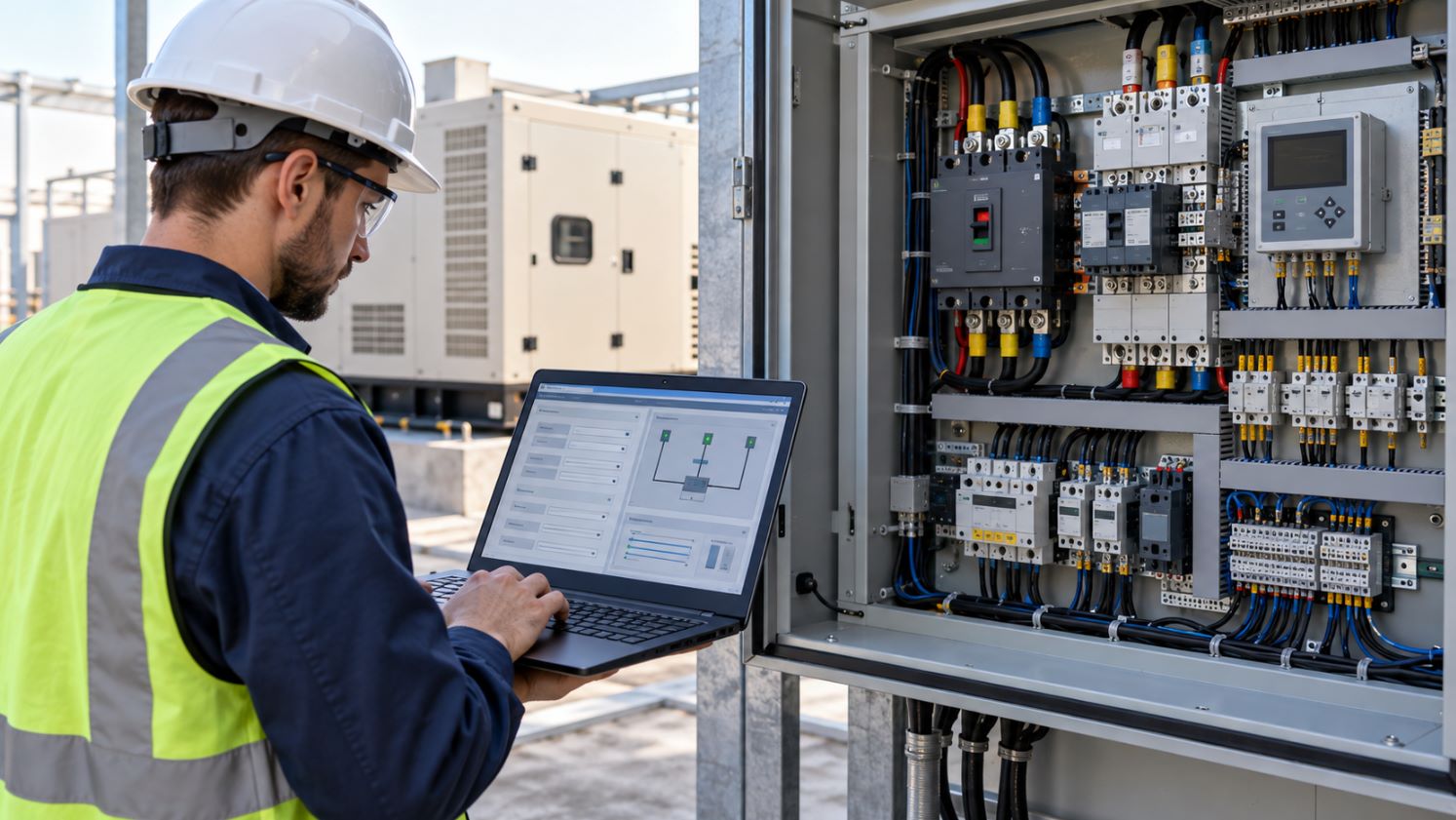

Настройка контроллера

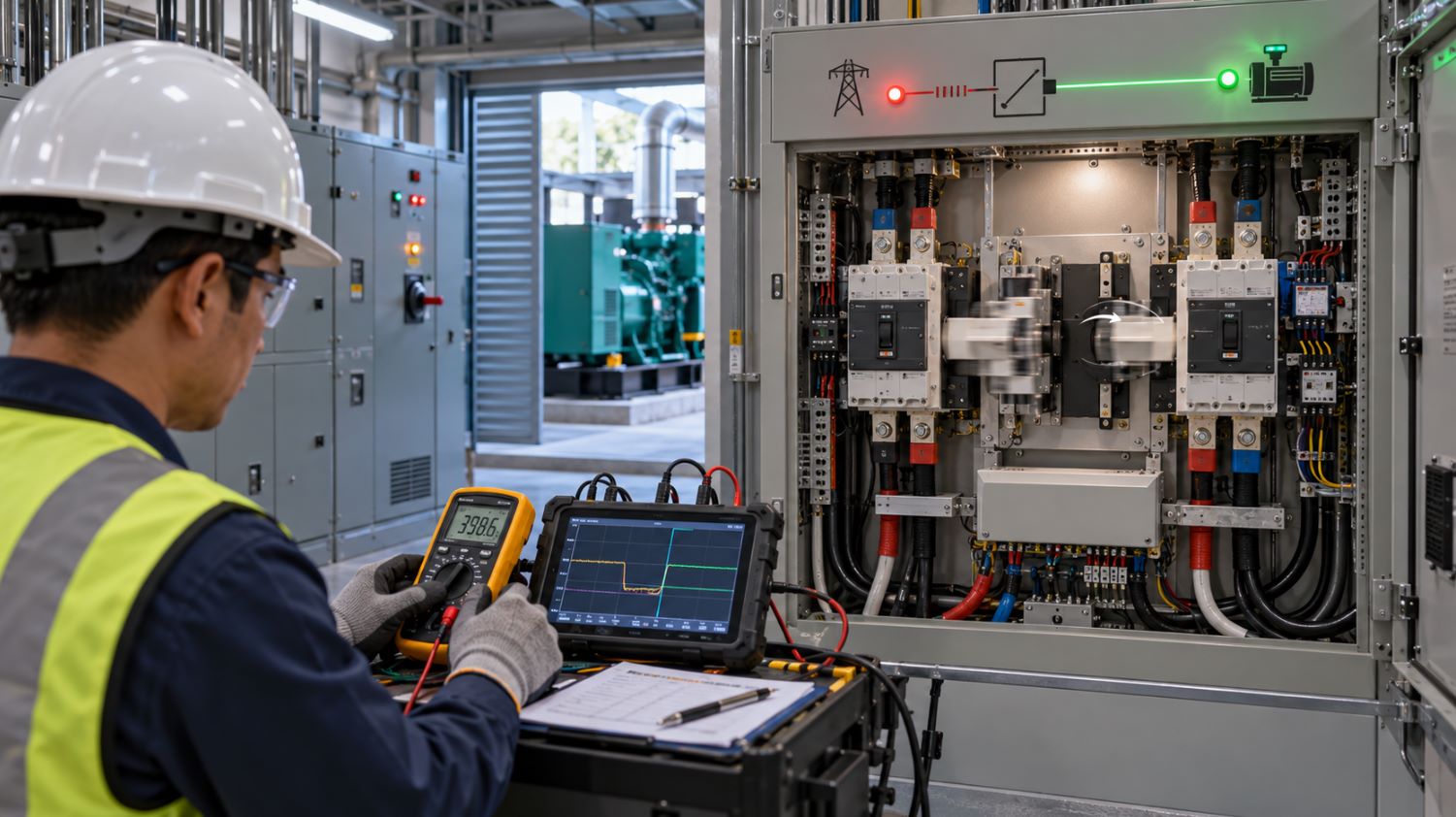

Испытания под нагрузкой
Ввод в эксплуатацию
Схемы резерва
Схемы автоматического ввода резерва
Схема АВР подбирается под категорию надёжности объекта и тип резервного источника. Проектируем и монтируем АВР для любых задач.
| Схема | Особенности и применение |
|---|---|
| АВР на 2 ввода (односторонний) | Основной и резервный ввод, переключение при пропадании напряжения на основном. Для объектов II категории надёжности. |
| АВР с секционированием (двусторонний) | Два ввода, две секции шин. При отказе одного ввода питание подаётся на обе секции от второго. Для объектов I и II категории. |
| АВР для ДГУ | Запуск ДГУ по сигналу АВР, прогрев и перевод генератора под нагрузку. Возврат на основное питание с задержкой на охлаждение. |
| АВР с ИБП | Переключение на ИБП при отказе основного и резервного вводов. Для ответственных потребителей с непрерывным питанием. |
| Схема N+1 | Резервирование по схеме N+1 для питания критичных нагрузок. Применяется в дата-центрах и ответственных объектах. |
Схема подбирается по результатам аудита объекта, категории надёжности и состава критичных потребителей. Согласуется с заказчиком на этапе проекта.
Оборудование
Что входит в шкаф АВР
Собираем шкафы АВР на собственной производственной базе. Комплектуем оборудованием ведущих производителей: ABB, Schneider Electric, Siemens, Legrand.
- Автоматические выключателиВводные и секционные автоматы под номинальный ток АВР. Аппараты ABB, Schneider, Siemens с сертификатами.Контакторы и моторные приводыКонтакторы для небольших токов, моторные приводы для мощных АВР до 4000 А. Механическая и электрическая блокировка.Микропроцессорный контроллерУправление логикой переключения, настройка уставок и задержек. Индикация и диспетчеризация.Реле контроля напряженияКонтроль наличия и качества напряжения на вводах, выявление обрыва фазы, перекоса, отклонения частоты.Блокировки и сигнализацияМеханическая и электрическая блокировка от параллельной работы. Световая и звуковая сигнализация режимов.Контроллеры
Настройка контроллера АВР
Микропроцессорные контроллеры АВР позволяют настраивать логику переключения, уставки, задержки и режимы работы. Настраиваем контроллер под конкретный объект.
- Уставки по напряжениюНастройка порогов срабатывания по минимальному и максимальному напряжению, по обрыву фазы и перекосу.Задержки включения и отключенияНастройка задержек для исключения ложных срабатываний при кратковременных просадках напряжения.Время переключения на резервНастройка времени переключения от 0,5 до 30 секунд в зависимости от типа нагрузки и требований.Приоритет вводовНазначение основного и резервного вводов, режимы работы с фиксированным или сменным приоритетом.Интеграция с диспетчеризациейНастройка обмена данными с АСУ, SCADA или диспетчеризацией здания для удалённого мониторинга.Испытания
Испытания АВР под нагрузкой
После монтажа и настройки выполняем испытания АВР под нагрузкой с имитацией отключения основного ввода. Оформляем протоколы и акты ввода.
- Имитация отключения основного вводаОтключаем основной ввод, проверяем автоматическое переключение на резерв за расчётное время.Замер времени переключенияИзмеряем время с момента пропадания напряжения до подачи питания от резервного ввода. Сравниваем с проектными значениями.Проверка работы при возврате питанияВосстанавливаем основной ввод, проверяем автоматический возврат нагрузки на основной ввод с задержкой.Проверка блокировокПроверяем механическую и электрическую блокировку от параллельной работы вводов. Исключаем встречное включение.Протокол и актОформляем протокол испытаний АВР с указанием параметров и результатов. Передаём акт ввода в эксплуатацию.Этапы работ
Как проходит монтаж АВР
От заявки до сдачи объекта. Каждый этап - с промежуточной приёмкой и контролем качества.
1Заявка и аудит объекта
Уточняем задачу: количество вводов, категория надёжности, тип резервного источника. Выезд на объект, обследование существующей схемы. Готовим расчёт за 2 рабочих часа.
2Схема резерва и проект
Разработка однолинейной схемы АВР, выбор типа шкафа, аппаратов и контроллера. Согласование с заказчиком.
3Сборка шкафа АВР
Комплектация и сборка шкафа АВР на собственной производственной базе. Проверка сборки и маркировки перед отправкой.
4Монтаж на объекте
Установка шкафа АВР, подключение основного и резервного вводов, монтаж кабельных линий управления.
5Настройка контроллера
Программирование контроллера АВР: уставки, задержки, приоритеты вводов, режимы работы. Проверка работы логики.
6Испытания под нагрузкой
Имитация отключения основного ввода, замер времени переключения, проверка блокировок. Комплексные испытания системы.
7Сдача объекта и документы
Передача протоколов испытаний, акта ввода, паспорта АВР. Обучение персонала и гарантийное сопровождение.
Почему мыПреимущества монтажа АВР у нас
Работаем с объектами любой сложности. Один подрядчик - от схемы резерва до протоколов испытаний.
- Сборка на собственной базеШкафы АВР собираем в собственном цехе - контроль качества, сроков и стоимости. Не зависим от сторонних сборщиков.Полный цикл под ключСхема резерва, сборка, монтаж, подключение вводов, настройка контроллера, испытания и сдача - в одном договоре.Опыт с мощными АВРРаботаем с АВР до 4000 А на контакторах и моторных приводах. Опыт с объектами любых категорий надёжности.Микропроцессорные контроллерыНастраиваем современные контроллеры АВР с гибкой логикой, диспетчеризацией и удалённым мониторингом.Собственная электролабораторияИспытания АВР и протоколы - силами собственной лаборатории с поверенными приборами.Гарантия 3 годаНа монтаж, сборку и оборудование. Сервисное сопровождение, плановое ТО, оперативные выезды по SLA.Стоимость
Цены на монтаж и сборку АВР
Стоимость зависит от номинального тока АВР, схемы резервирования, типа контроллера и объёма монтажных работ. Точный расчёт - после аудита объекта.
Услуга Единица Цена Проектирование схемы резерва 1 объект от 15 000 ₽ Сборка шкафа АВР до 250 А 1 шт. от 55 000 ₽ Сборка шкафа АВР от 250 до 630 А 1 шт. от 95 000 ₽ Сборка шкафа АВР от 630 до 1600 А 1 шт. от 180 000 ₽ Монтаж шкафа АВР на объекте 1 шт. от 35 000 ₽ Подключение вводов 1 ввод от 8 500 ₽ Настройка контроллера АВР 1 шт. от 25 000 ₽ Испытания АВР под нагрузкой 1 объект от 25 000 ₽ Для мощных АВР свыше 1600 А, сложных схем резервирования и объектов с непрерывным циклом стоимость рассчитывается индивидуально после аудита.
НавигацияСмежные услуги и разделы
Монтаж АВР работает в связке с монтажом ДГУ, монтажом ВРУ и электроснабжением ЦОД.
FAQВопросы о монтаже и сборке АВР
Что такое АВР и зачем он нужен?
АВР (автоматический ввод резерва) - это устройство, которое автоматически переключает питание нагрузки с основного ввода на резервный при пропадании или недопустимом отклонении напряжения на основном. АВР обеспечивает непрерывность питания ответственных потребителей и используется совместно с ДГУ, ИБП или вторым независимым вводом.Сколько стоит монтаж АВР?
Стоимость зависит от номинального тока и схемы. Сборка шкафа АВР до 250 А - от 55 000 ₽, от 250 до 630 А - от 95 000 ₽, от 630 до 1600 А - от 180 000 ₽. Монтаж на объекте - от 35 000 ₽, настройка контроллера - от 25 000 ₽. Точный расчёт - после аудита объекта.Сколько времени занимает монтаж АВР?
Сроки зависят от сложности схемы и мощности. Сборка типового шкафа АВР - 5–10 рабочих дней. Сборка мощного АВР с моторными приводами - 15–30 дней. Монтаж на объекте и настройка - 2–5 дней. Точные сроки фиксируются в договоре.Какие схемы резервирования вы выполняете?
Работаем со схемами АВР на два ввода с односторонним и двусторонним переключением, с секционированием шин, для ДГУ и ИБП, с резервированием N+1 и 2N. Схема подбирается по категории надёжности объекта и составу критичных потребителей.Чем отличается АВР на контакторах от АВР на моторных приводах?
АВР на контакторах применяется для небольших токов (обычно до 250–400 А) и обеспечивает быстрое переключение. АВР на моторных приводах используется для мощных нагрузок (до 4000 А) с механической блокировкой. Выбор зависит от номинального тока и требований к быстродействию.Что входит в испытания АВР?
Испытания включают: имитацию отключения основного ввода, замер времени переключения на резерв, проверку автоматического возврата на основной ввод при восстановлении питания, проверку механической и электрической блокировки от параллельной работы, проверку работы сигнализации. По результатам оформляем протокол испытаний и акт ввода.Можно ли установить АВР без остановки объекта?
Да, работы выполняются с поэтапными переключениями и временным резервированием. Питание критичных потребителей сохраняется, ответственные переключения выполняются в удобное время - ночью или в выходные. Согласуем каждое отключение с заказчиком.Что входит в сервисное сопровождение АВР?
Плановое ТО (проверка работы контроллера, состояния контакторов, аппаратов защиты), тестовые переключения под нагрузкой, диагностика, обновление ПО контроллера, оперативные выезды при сбоях. Работаем по договору SLA с гарантией 3 года.Коммерческое предложениеПолучите смету на монтаж АВР за 2 рабочих часа
Опишите задачу: количество вводов, номинальный ток, категория надёжности, тип резервного источника. Подготовим расчёт и план работ - без обязательств с вашей стороны.
