Расчёт и разметка контура
Расчёт заземляющего устройства под тип грунта, удельное сопротивление растеканию и требуемую норму. Разметка трассы и земляные работы под траншею.
Заземление · Контур и ГЗШ · Санкт-Петербург
Монтаж заземления и измерение сопротивления в СПб
Устраиваем контуры заземления для частных домов, коммерческих объектов и производственных предприятий. Выполняем расчёт заземляющего устройства под тип грунта и сопротивление растеканию, монтаж вертикальных и горизонтальных заземлителей, штыревое и модульное заземление, подключение к главной заземляющей шине (ГЗШ). Собственная электролаборатория проводит измерение сопротивления заземления и оформляет протокол для надзорных органов. Работаем по ПУЭ, гарантия 5 лет.
Расчёт под грунтКонтур заземленияГЗШМодульное заземлениеИзмеренияПротокол
Собственная электролаборатория. Замер сопротивления и протокол - в день монтажа.
Монтаж заземленияОт расчёта до протокола измеренийПолный цикл: расчёт под тип грунта, монтаж контура, подключение к ГЗШ, измерение сопротивления и сдача протокола для надзорных органов.
2–10 Омнорма сопротивления заземления для большинства объектов
Модульное и штыревоевыбор конструкции под тип грунта и площадь участка
Электролабораториясобственные поверенные приборы и оформление протокола
Гарантия 5 летна монтаж и сервисное сопровождение
Виды работ
Монтаж заземления и заземляющих устройств
Выполняем полный цикл работ по устройству заземления: от расчёта и земляных работ до измерений и протокола. Каждый этап - с промежуточной приёмкой.

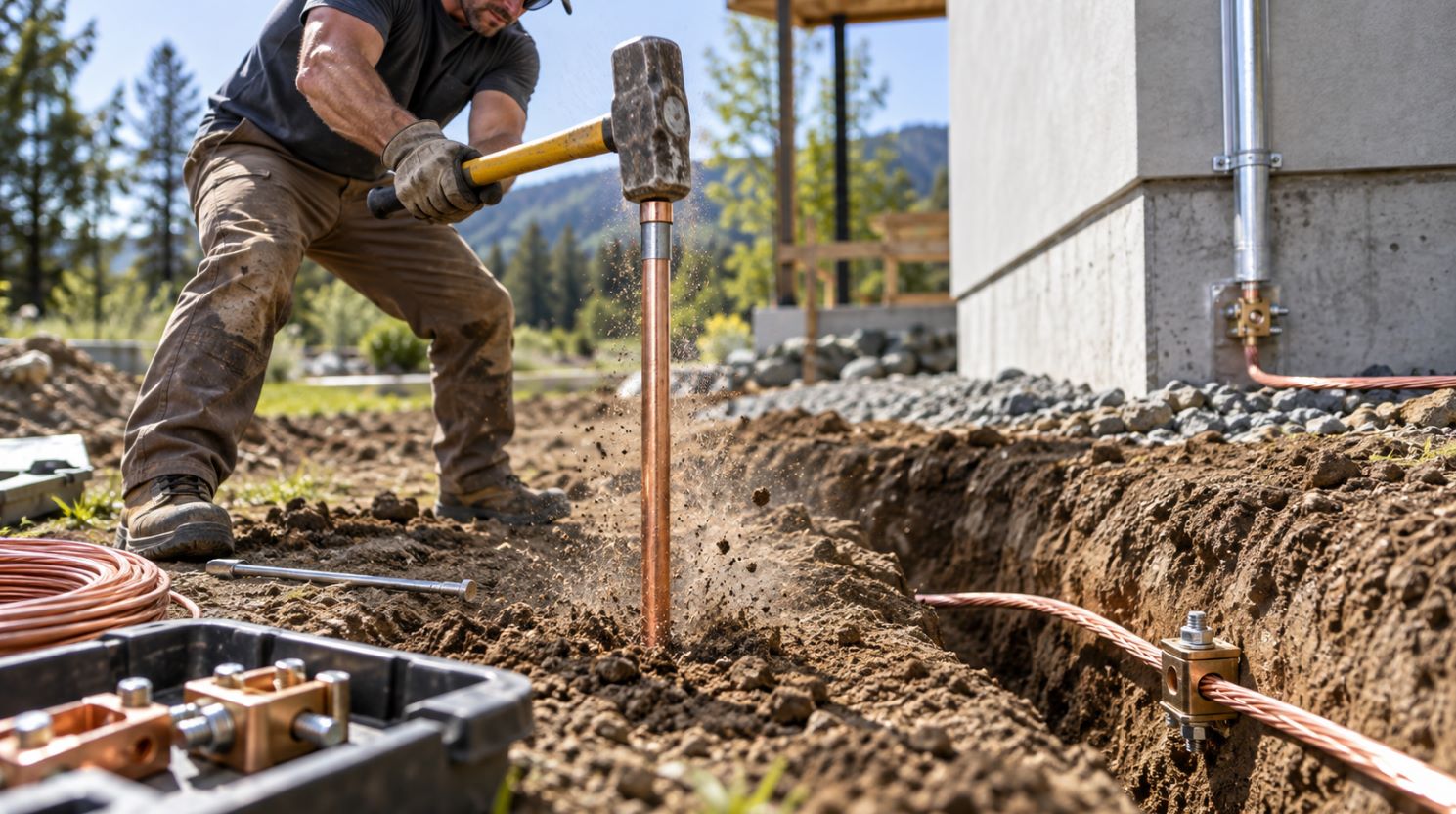

Монтаж вертикальных заземлителей
Забивка штыревых заземлителей из омеднённой стали, глубинных заземлителей и модульно-штыревых систем. Погружение на расчётную глубину с контролем усилия.

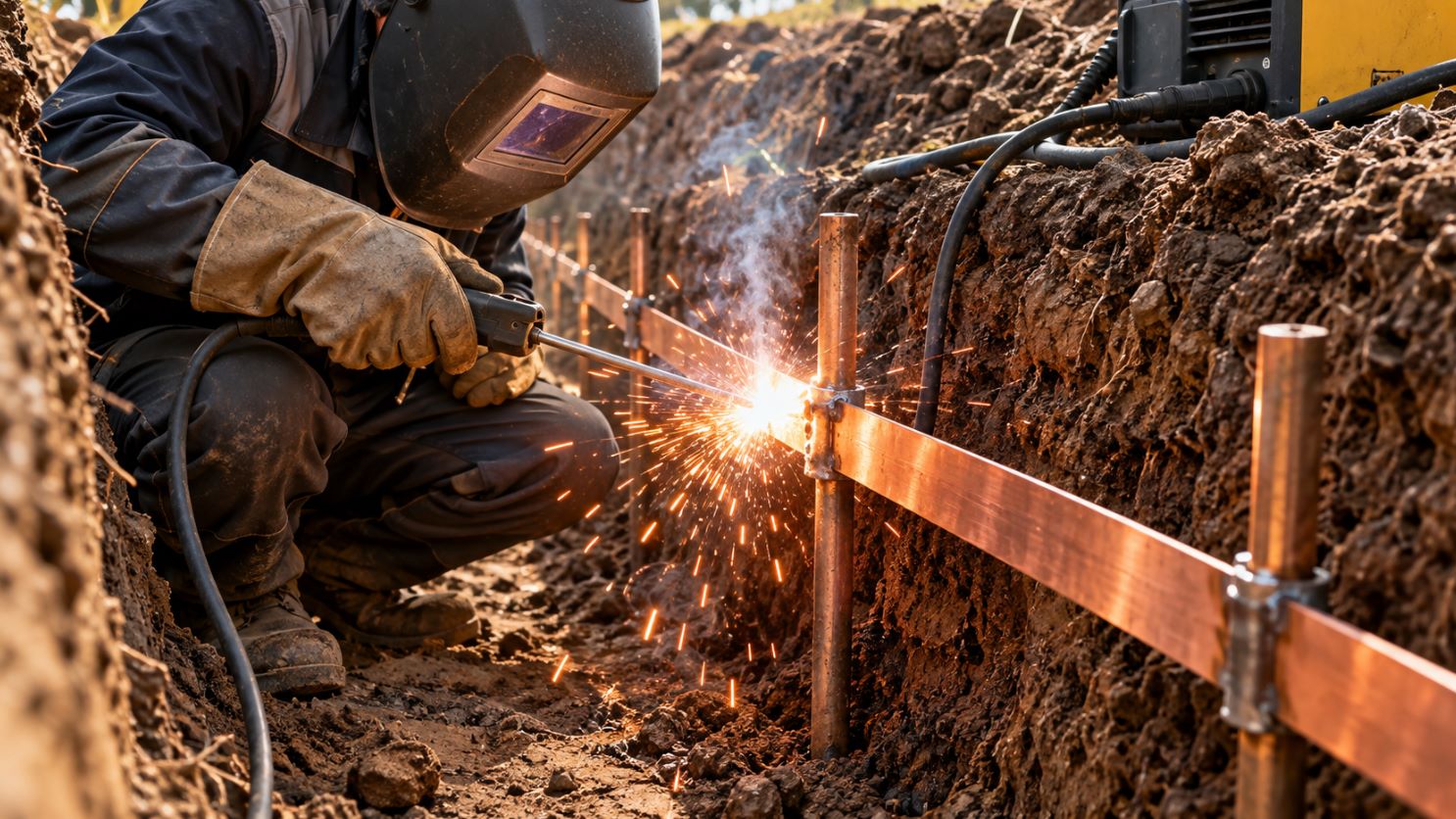

Сварка и соединение элементов
Сварка горизонтального заземлителя (полосы) с вертикальными штырями. Антикоррозийная обработка сварных соединений, проверка прочности и непрерывности контура.

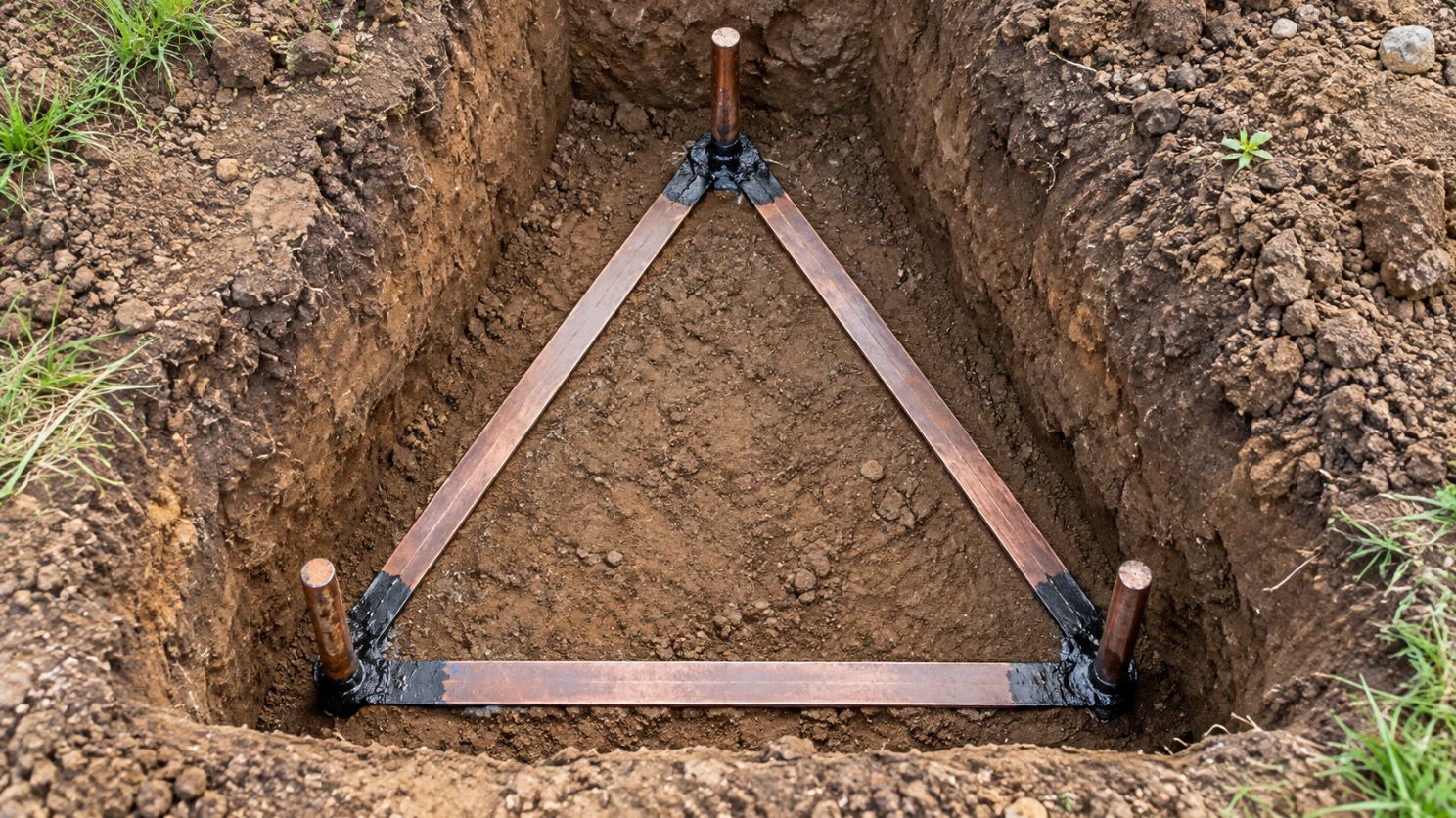

Готовый контур заземления
Смонтированный контур в траншее: треугольник, линия или комбинированная схема. Засыпка грунтом с послойным уплотнением, вывод заземляющего проводника к объекту.

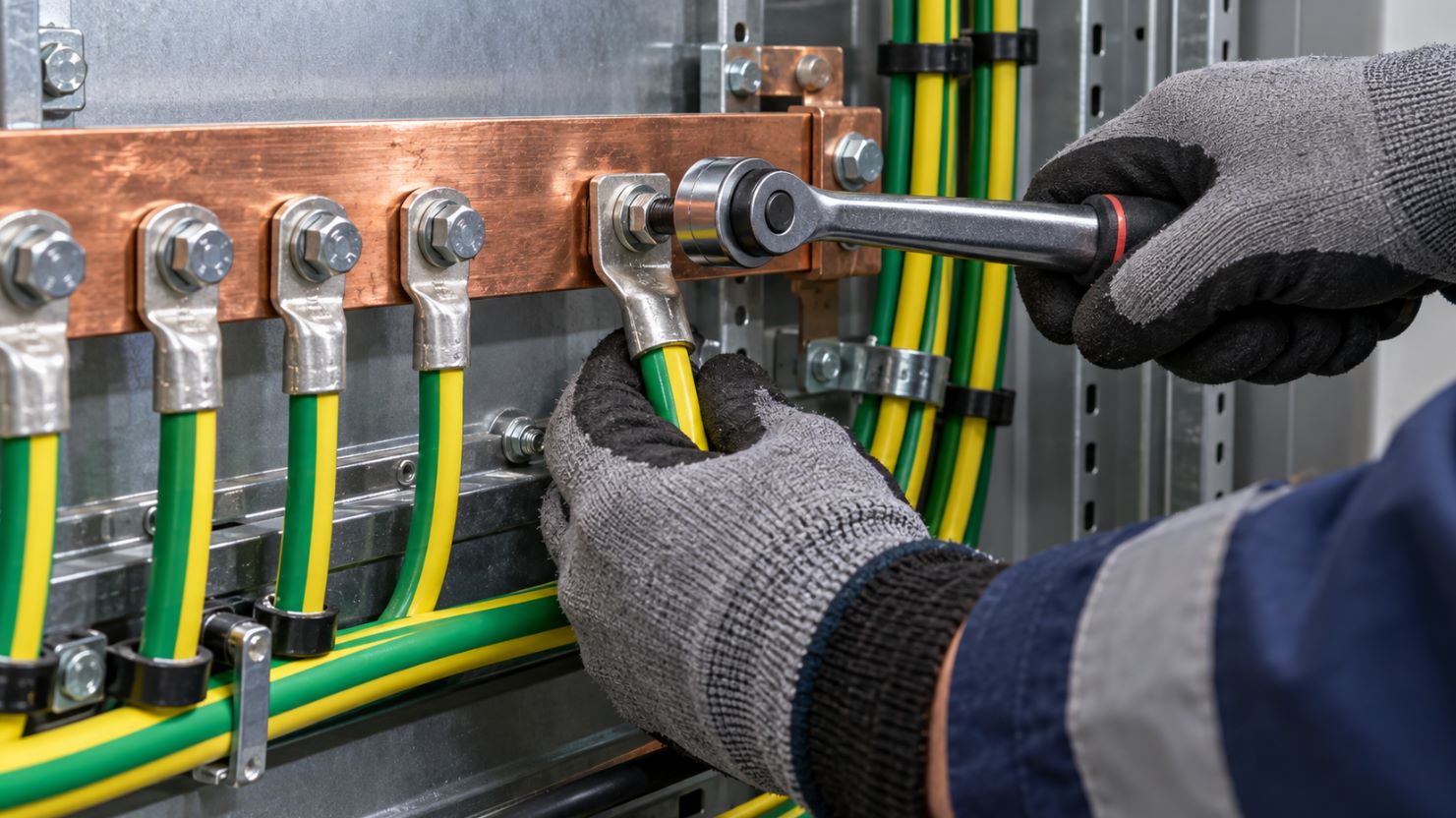

Подключение к ГЗШ
Подключение заземляющего проводника к главной заземляющей шине (ГЗШ) в электрощите или отдельном боксе. Болтовое соединение, маркировка, защита от коррозии.

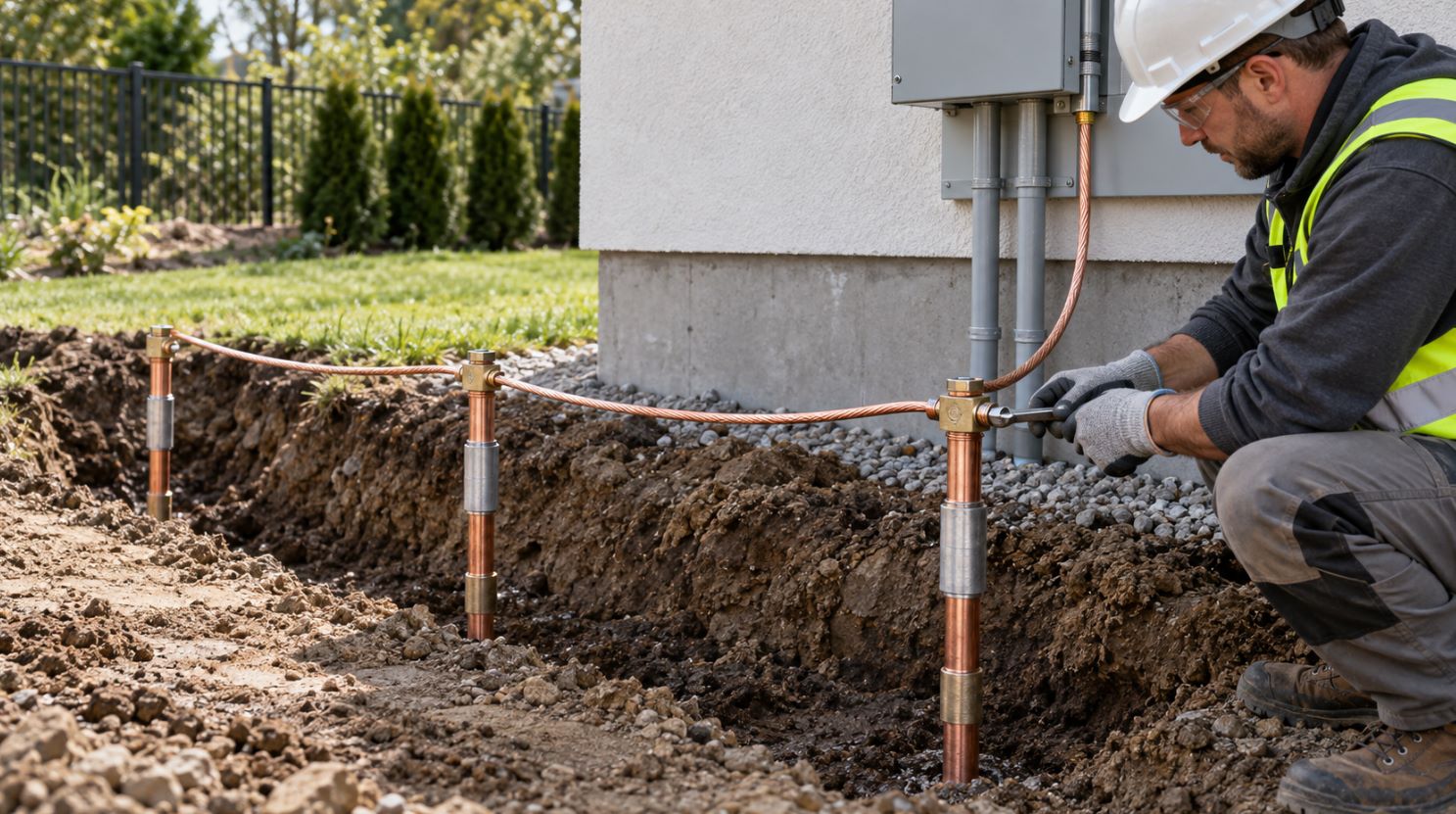

Модульно-штыревое заземление
Монтаж модульных заземлителей на объектах со сложными грунтами или ограниченной площадью. Соединительные муфты, гильзы, подводка к щиту.

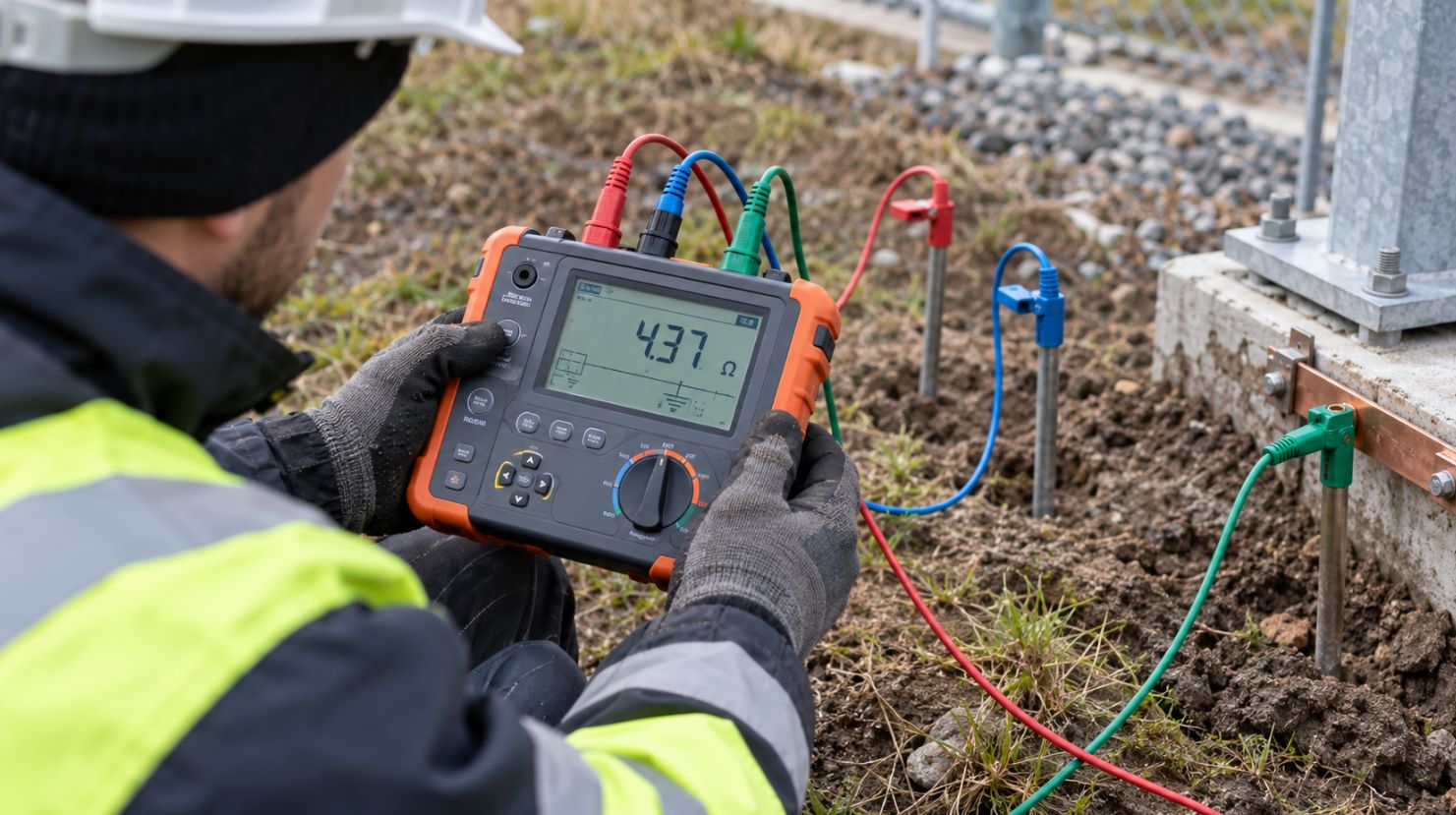

Измерение сопротивления заземления
Замер сопротивления растеканию тока прибором MRU-200 или аналогом. Измерение в нескольких точках, контроль соответствия норме 2–10 Ом для конкретного объекта.

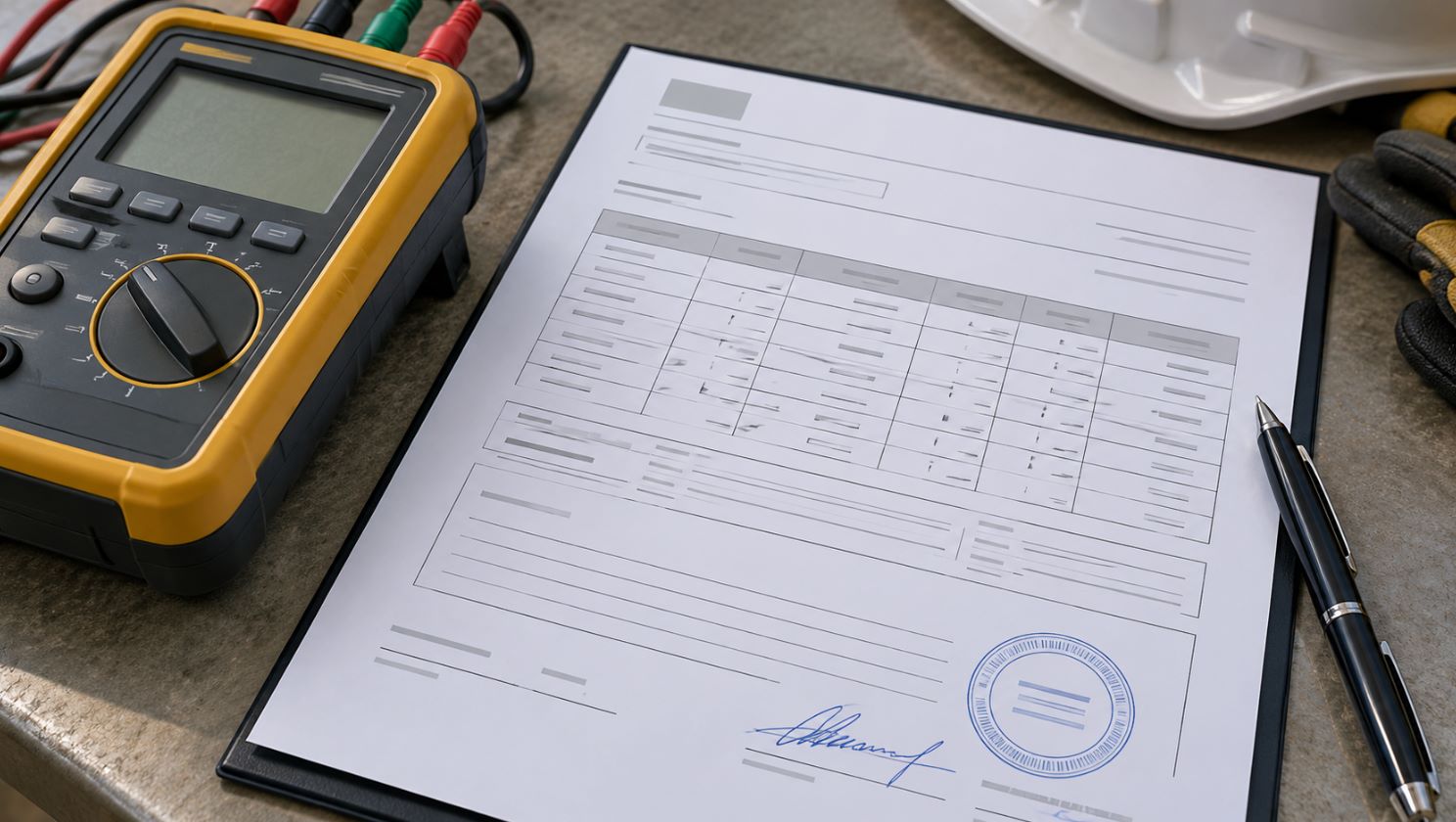

Протокол испытаний заземления
Оформление протокола измерений сопротивления заземления для сдачи в надзорные органы. Принимают Ростехнадзор, МЧС, управляющие компании.
Примеры работ
Фотогалерея монтажа заземления
Реальные кадры с объектов: разметка, забивка штырей, сварка, готовый контур, ГЗШ, измерения и протокол.

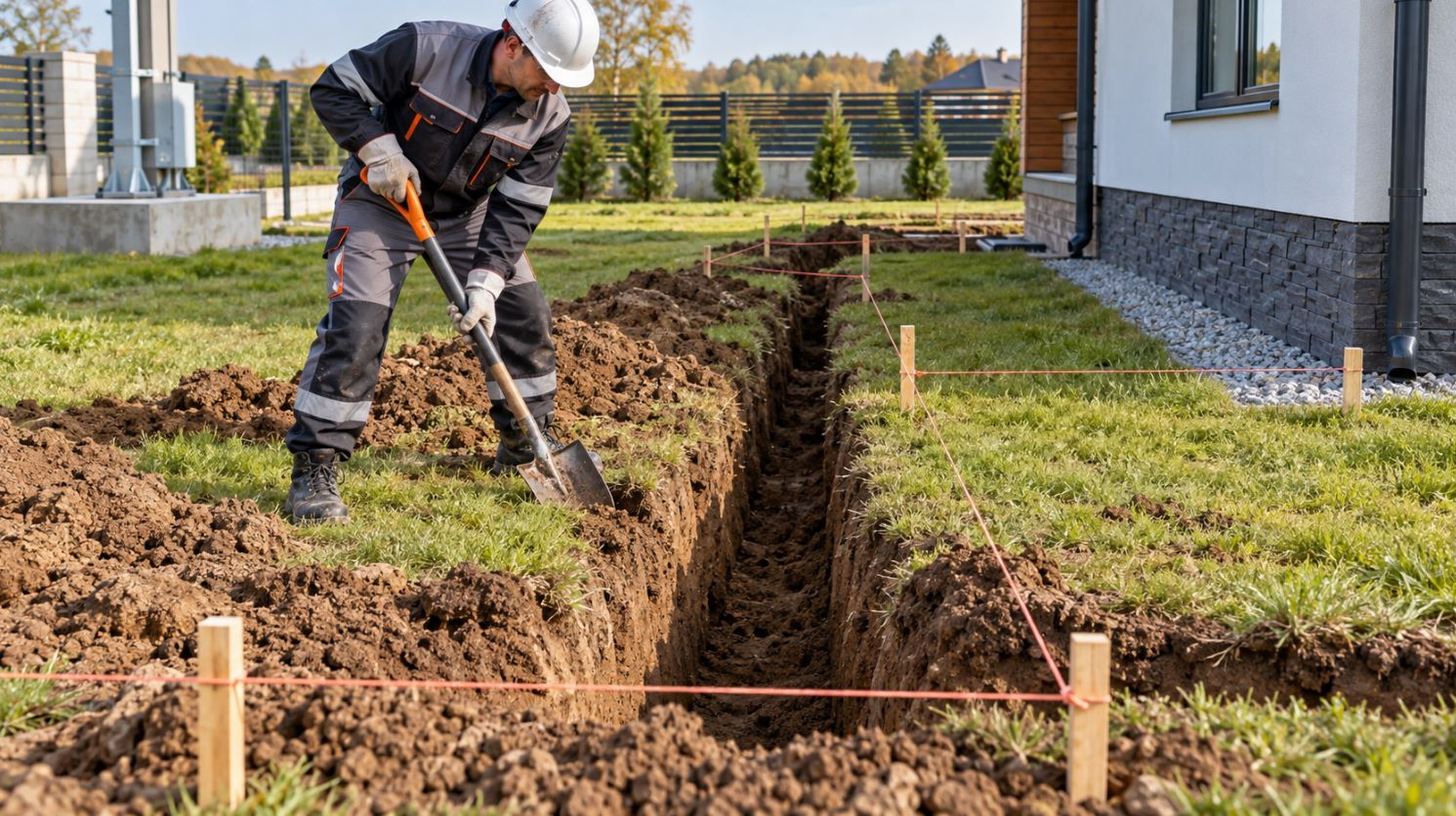

Разметка и траншея под контур
Забивка вертикальных заземлителей
Сварка горизонтального заземлителя
Готовый контур заземления
Подключение к ГЗШ
Модульное заземление
Измерение сопротивления заземления
Протокол испытаний заземления
Расчёт заземления
Расчёт заземляющего устройства под объект
Правильный расчёт - основа эффективного заземления. Учитываем тип грунта, удельное сопротивление, требуемую норму сопротивления и особенности объекта.
- Анализ грунта и удельного сопротивленияОпределяем тип грунта (песок, суглинок, глина, торф) и его удельное сопротивление. От этого зависит конструкция заземлителя и глубина погружения.Расчёт под норму сопротивленияДля частного дома - 10 Ом, для коммерческих объектов - 4 Ом, для подстанций и спецобъектов - 0,5–2 Ом. Конструкция подбирается под требуемую норму.Выбор типа заземлителяКлассический треугольник из полосы и штырей, глубинный штыревой заземлитель или модульно-штыревая система - в зависимости от грунта и площади участка.Схема и количество элементовРассчитываем количество вертикальных заземлителей и длину горизонтального соединителя с учётом сезонных колебаний сопротивления.Монтаж контура
Устройство контура заземления
Монтируем контуры заземления любой сложности: треугольник, линия, комбинированные схемы. Работаем на частных участках, коммерческих и производственных объектах.
- Земляные работыРазметка трассы и копка траншеи глубиной 0,5–0,7 м. Размещение контура с учётом подземных коммуникаций и ландшафта участка.Вертикальные заземлителиЗабивка штырей из омеднённой стали или глубинных заземлителей на расчётную глубину. Контроль усилия, чтобы не повредить покрытие штыря.Горизонтальные соединителиСварка или болтовое соединение полосы с вертикальными заземлителями. Антикоррозийная обработка сварных швов.Засыпка и уплотнениеПослойная засыпка траншеи грунтом с уплотнением. Вывод заземляющего проводника к щиту или к ГЗШ.ГЗШ
Подключение к главной заземляющей шине
Главная заземляющая шина (ГЗШ) - центральная точка системы уравнивания потенциалов. Выполняем подключение заземляющего проводника и всех металлических частей к ГЗШ.
- Монтаж ГЗШУстановка главной заземляющей шины в электрощите или отдельном боксе. Медная шина с болтовыми соединениями и маркировкой.Подключение заземляющего проводникаПодключение контура заземления к ГЗШ медным проводником с защитой от коррозии в месте ввода в помещение.Система уравнивания потенциаловПодключение к ГЗШ всех металлических частей: трубопроводов, корпусов оборудования, вентиляции, щитов, лотков.Контроль соединенийПроверка момента затяжки болтов, непрерывности цепи, отсутствия окислов. Маркировка всех подключений.Модульное заземление
Модульно-штыревое заземление
Современное решение для объектов со сложными грунтами, скальными породами или ограниченной площадью. Монтаж без крупных земляных работ.
- Сложные грунтыМодульные заземлители эффективны на скальных, песчаных и мёрзлых грунтах, где классический треугольник не даёт нужного сопротивления.Ограниченная площадьДля городских объектов и стеснённых условий, где нельзя выкопать траншею большой длины.Быстрый монтажПогружение штырей на глубину до 30–40 м с помощью вибропогружателя или перфоратора. Сроки монтажа - 1–2 дня.Стабильное сопротивлениеГлубинные заземлители меньше зависят от сезонных колебаний сопротивления грунта, чем классические контуры.Измерения и протокол
Измерение сопротивления заземления и протокол
Собственная электролаборатория выполняет замеры сопротивления растеканию тока и оформляет протокол испытаний. Документы принимают надзорные органы.
- Замер сопротивления растеканиюИзмерение прибором MRU-200 или аналогом методом трёх точек. Проверка сопротивления в нескольких контрольных точках.Соответствие нормеПроверяем соответствие измеренного значения норме для объекта: 10 Ом - частный дом, 4 Ом - коммерческий, 0,5–2 Ом - спецобъект.Протокол испытанийОформляем протокол установленного образца с результатами замеров, датой, данными прибора и подписью аттестованного специалиста.Передача документовПротокол на бумаге и в электронном виде. При необходимости - сопровождение при сдаче в надзорные органы.Связка с молниезащитой
Заземление и молниезащита объекта
Заземление работает в связке с молниезащитой: молниеприёмники и токоотводы подключаются к общему заземляющему устройству. Это обеспечивает защиту от прямых ударов молнии и импульсных перенапряжений.
- Общий заземлительМолниезащита и защитное заземление используют общий контур. Это исключает разность потенциалов между системами.Молниеприёмники и токоотводыМонтаж молниеприёмников на кровле, прокладка токоотводов по фасаду с креплением и подключением к заземлителю.УЗИП в щитеУстановка устройств защиты от импульсных перенапряжений - защита электроники и бытовой техники от грозовых разрядов.Комплексные испытанияОдновременный замер сопротивления заземления и проверка молниезащиты с оформлением протокола.Этапы работ
Как проходит монтаж заземления
От заявки до передачи протокола. Каждый этап - с промежуточной приёмкой и контролем качества.
1Заявка и расчёт
Уточняем задачу: тип объекта, назначение заземления, требования к норме сопротивления. Готовим расчёт заземляющего устройства и смету за 2 рабочих часа.
2Выезд и обследование участка
Оцениваем тип грунта, площадь, наличие подземных коммуникаций, расположение щита. Определяем конструкцию заземлителя и место монтажа.
3Земляные работы
Разметка трассы, копка траншеи под контур или подготовка точек для модульных заземлителей. Согласование с ландшафтом и коммуникациями.
4Монтаж заземлителей
Забивка вертикальных штырей, сварка или болтовое соединение с горизонтальной полосой. Антикоррозийная обработка сварных швов.
5Подключение к ГЗШ
Ввод заземляющего проводника в помещение, подключение к главной заземляющей шине и системе уравнивания потенциалов.
6Измерения и протокол
Замер сопротивления растеканию тока, проверка соответствия норме. Оформление протокола испытаний для надзорных органов.
7Сдача объекта и документы
Передача исполнительной документации, протоколов, актов скрытых работ. Консультации по эксплуатации и гарантийное сопровождение.
СтоимостьЦены на монтаж заземления
Стоимость зависит от типа объекта, конструкции заземлителя, типа грунта и объёма земляных работ. Точный расчёт - после выезда на объект или обсуждения задачи.
Услуга Единица Цена Расчёт заземляющего устройства 1 объект от 5 000 ₽ Монтаж классического контура (треугольник) 1 комплект от 18 000 ₽ Монтаж глубинного штыревого заземлителя 1 шт. от 12 000 ₽ Монтаж модульно-штыревой системы 1 комплект от 55 000 ₽ Подключение к ГЗШ 1 подключение от 4 500 ₽ Измерение сопротивления заземления 1 замер от 4 000 ₽ Протокол испытаний заземления 1 документ от 3 500 ₽ Для комплексных объектов, производственных предприятий и объектов с ограниченной площадью стоимость рассчитывается индивидуально.
НавигацияСмежные услуги и разделы
Монтаж заземления работает в связке с молниезащитой, электролабораторией и электромонтажными работами. Переходите в нужный раздел для детального изучения.
FAQВопросы о монтаже заземления
Зачем нужно заземление и как оно работает?
Заземление обеспечивает электрическую связь корпусов оборудования и металлических частей с землёй. При пробое изоляции ток уходит в землю, срабатывает защита (автомат или УЗО), и человек не получает удар током. Также заземление необходимо для работы УЗО и защиты электроники от импульсных перенапряжений.Какая норма сопротивления заземления?
Норма зависит от типа объекта: для частного дома - 10 Ом, для коммерческих объектов и офисов - 4 Ом, для трансформаторных подстанций и спецобъектов - 0,5–2 Ом. Точную норму определяет проект и требования ПУЭ.Какой тип заземления выбрать - треугольник или модульное?
Классический треугольник из полосы и штырей подходит для обычных грунтов и достаточной площади участка. Модульно-штыревое заземление - для сложных грунтов (скала, песок, мёрзлый грунт) и объектов с ограниченной площадью. Выбор делается после анализа грунта.Что такое ГЗШ и зачем к ней подключаться?
ГЗШ (главная заземляющая шина) - центральная точка системы уравнивания потенциалов. К ней подключаются заземляющий проводник, корпуса оборудования, трубопроводы и другие металлические части. Это исключает разность потенциалов и обеспечивает безопасность.Сколько стоит монтаж заземления?
Стоимость зависит от конструкции заземлителя и типа грунта. Классический контур (треугольник) - от 18 000 ₽, глубинный штыревой заземлитель - от 12 000 ₽, модульно-штыревая система - от 55 000 ₽. Точный расчёт после выезда на объект.Выдаёте ли вы протокол измерений заземления?
Да, собственная электролаборатория выполняет замер сопротивления растеканию тока и оформляет протокол испытаний установленного образца. Протокол принимают Ростехнадзор, МЧС и управляющие компании.Сколько времени занимает монтаж заземления?
Классический контур (треугольник) - 1–2 дня с учётом земляных работ. Модульно-штыревое заземление - 1–2 дня. Замер сопротивления и оформление протокола - в день завершения монтажа.Можно ли сделать заземление зимой?
Да, при мёрзлом грунте используем модульно-штыревое заземление с вибропогружателем или перфоратором. Глубинные заземлители погружаются на расчётную глубину вне зависимости от сезонного промерзания верхнего слоя.Коммерческое предложениеПолучите смету на монтаж заземления за 2 рабочих часа
Опишите задачу: тип объекта, назначение заземления, тип грунта, требуемая норма сопротивления. Подготовим расчёт, план работ и график - без обязательств с вашей стороны.
