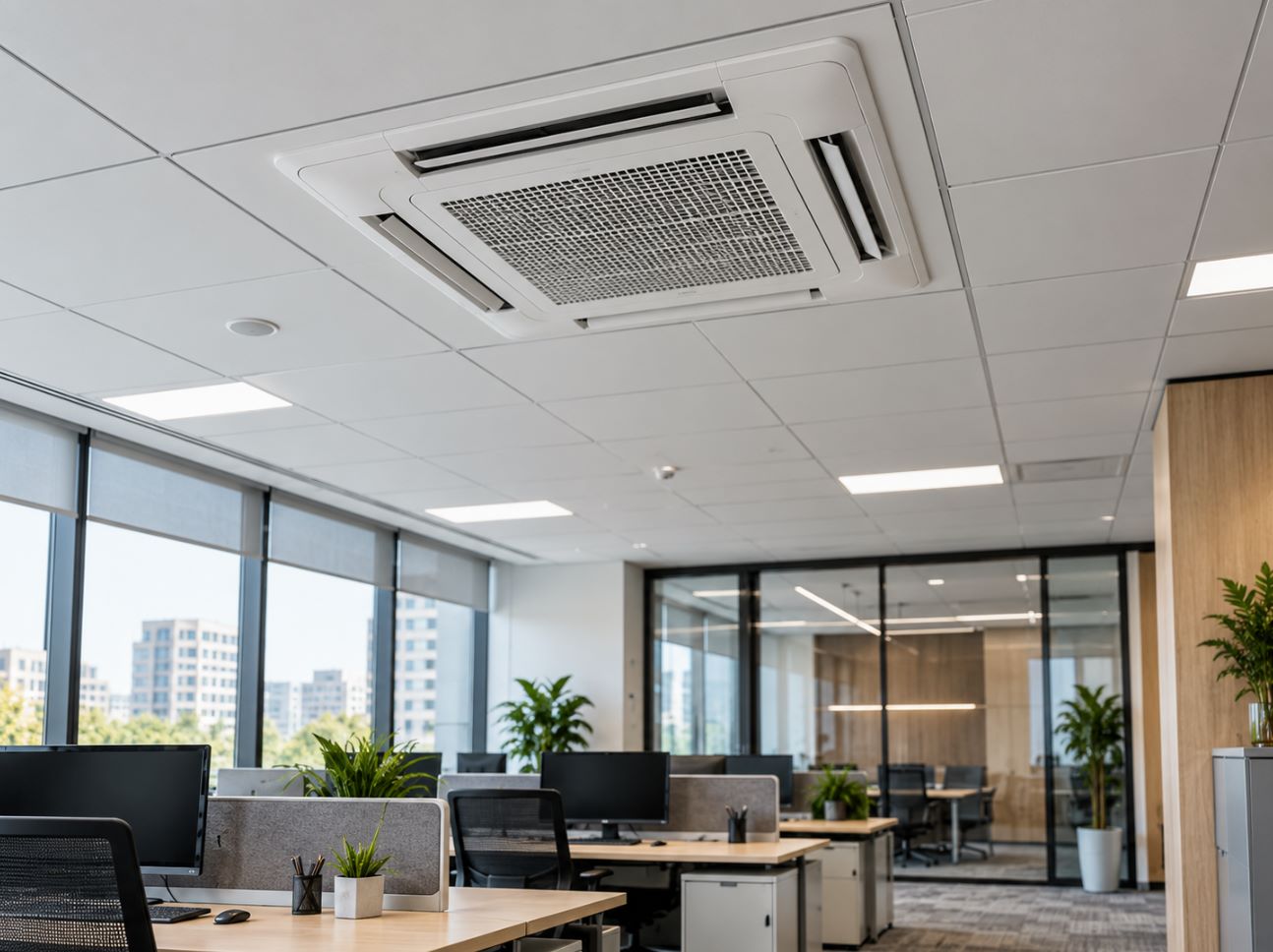

Кассетные фанкойлы
Монтаж в подвесной потолок, четыре направления раздачи, равномерное распределение воздуха по помещению. Оптимальны для офисов, переговорных, коммерческих залов.
Чиллер-фанкойл · СПб и ЛО
Системы чиллер-фанкойл - проектирование и монтаж в Санкт-Петербурге
Проектируем и монтируем системы чиллер-фанкойл под ключ: подбор чиллеров и фанкойлов, гидравлика и обвязка, гидромодули и насосные группы, автоматика и диспетчеризация, балансировка и сервисное обслуживание. Работаем с БЦ, ТЦ, гостиницами, офисами и производственными объектами по СПб и ЛО.
Подбор чиллеров и фанкойловГидравлика и обвязкаГидромодулиАвтоматикаБалансировкаСервис
Для предварительного расчёта достаточно плана помещений, назначения объекта и требований к температуре и влажности.
Чиллер-фанкойл под ключОт подбора оборудования до балансировки и сервисаПроектирование, поставка, гидравлика и обвязка, автоматика, монтаж, ПНР, балансировка и сервис - с фиксированной сметой и гарантией 5 лет.
Подбор оборудованиячиллеры, фанкойлы, гидромодули под конкретный объект
Гидравлика и обвязканасосные группы, коллекторы, балансировка контуров
Автоматика и диспетчеризациятермостаты, контроллеры, интеграция с BMS
Гарантия 5 летна монтаж + сервисное обслуживание по SLA
Смежные направления
Чиллер-фанкойл и сопутствующие услуги
Система чиллер-фанкойл работает в связке с вентиляцией, автоматизацией и диспетчеризацией. Ведём весь цикл под одним подрядчиком.
Принцип работы
Как работает система чиллер-фанкойл
Система чиллер-фанкойл - это центральная система кондиционирования, в которой чиллер вырабатывает холод, а фанкойлы распределяют его по помещениям. Холод передаётся по трубопроводам с холодоносителем (вода или водный раствор гликоля).
| Элемент системы | Функция | Особенности |
|---|---|---|
| Чиллер | Выработка холода | Воздушное или водяное охлаждение конденсатора, мощность от 30 кВт до нескольких МВт |
| Гидромодуль | Распределение холода | Насосные группы, буферная ёмкость, расширительный бак, запорная арматура |
| Трубопроводы холодоснабжения | Передача холода | Стальные или медные трубы, теплоизоляция, компенсаторы температурных расширений |
| Фанкойлы | Охлаждение воздуха в помещениях | Кассетные, канальные, настенные, напольно-потолочные; двух- и четырёхтрубные |
| Автоматика | Регулирование и диспетчеризация | Термостаты, контроллеры фанкойлов, шкафы управления, интеграция с BMS |
Типы систем

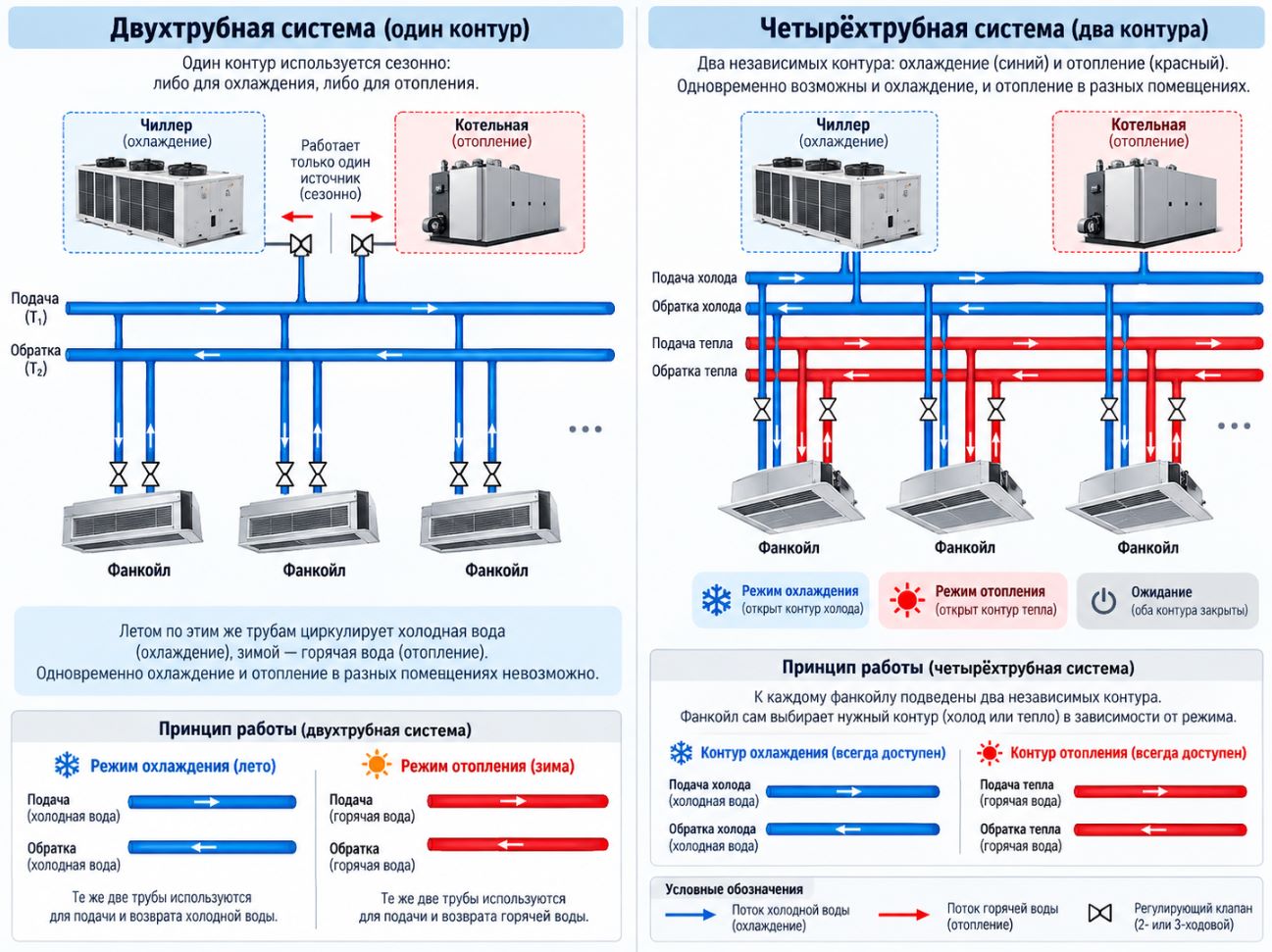

Двухтрубная и четырёхтрубная система чиллер-фанкойл
Системы чиллер-фанкойл бывают двухтрубными и четырёхтрубными. Выбор зависит от того, нужен ли объекту только холод или ещё и нагрев в межсезонье.
Чиллеры
Чиллеры с воздушным и водяным охлаждением
Чиллер - центральный элемент системы холодоснабжения. От его типа и мощности зависят надёжность и энергоэффективность всей системы. Подбираем чиллеры под тепловую нагрузку объекта с учётом резервирования и возможностей размещения.

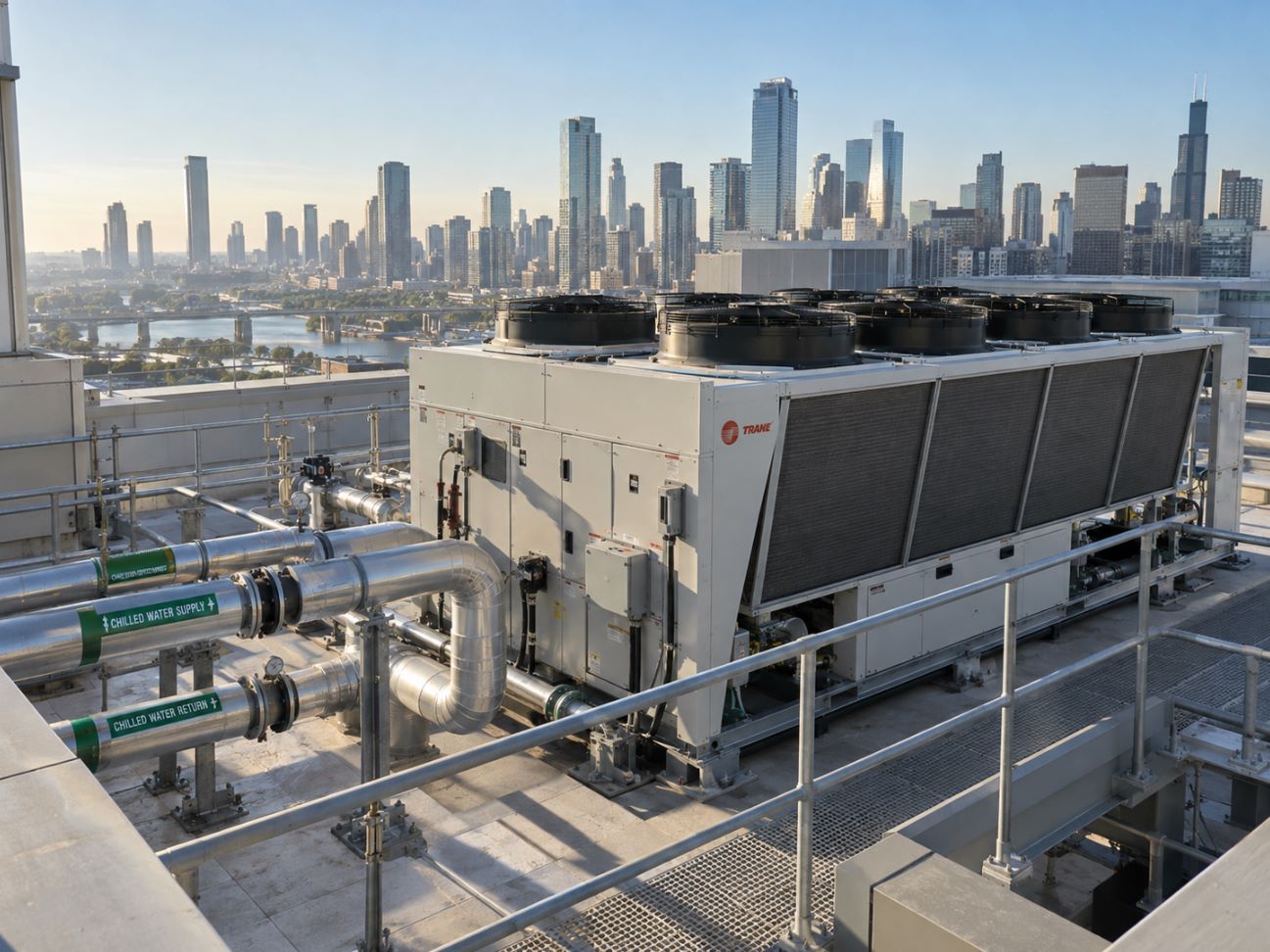

- Чиллеры с воздушным охлаждениемРазмещение на кровле или в пристроенных помещениях, не требуют воды на охлаждение конденсатора, не зависят от водоснабжения.Чиллеры с водяным охлаждениемДля крупных объектов, с драйкулером или системой оборотного водоснабжения, компактнее и эффективнее для больших нагрузок.Функция free coolingЧиллеры со встроенной функцией естественного охлаждения - экономия электроэнергии до 40% в холодный период.Модульные и каскадные решенияВозможность наращивания мощности и резервирования за счёт нескольких чиллеров в каскаде.
ФанкойлыФанкойлы для помещений объекта
Фанкойлы - оконечные устройства системы чиллер-фанкойл. Они охлаждают воздух в помещениях с помощью холодной воды из чиллера. Тип фанкойла подбирается под планировку, высоту потолков и интерьер объекта.

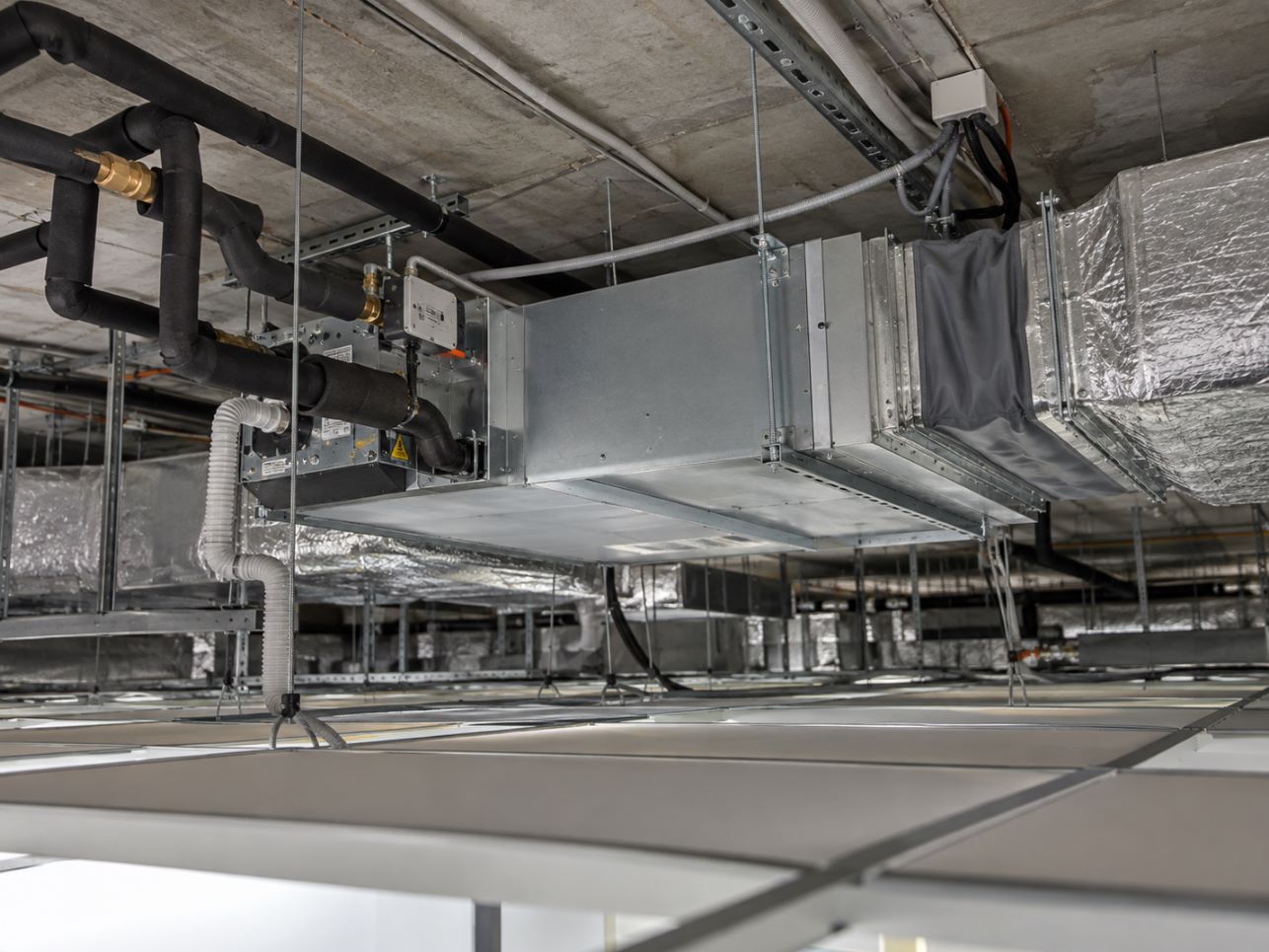

Канальные фанкойлы
Скрытый монтаж за подвесным потолком, раздача через диффузоры, минимальная видимость в интерьере. Для объектов с повышенными требованиями к внешнему виду.
Настенные и напольно-потолочные
Для помещений без подвесных потолков и объектов с ограничениями по монтажу. Монтаж на стену или под потолок, видимый блок.
Высоконапорные канальные
Для больших помещений с длинной сетью воздуховодов: цеха, спортзалы, торговые залы, конференц-залы. Развивают значительное давление.
Гидравлика и обвязкаГидравлика системы чиллер-фанкойл
Гидравлика - основа работы системы чиллер-фанкойл. Правильная обвязка чиллера, гидромодуль, насосные группы и коллекторы обеспечивают стабильное распределение холода по фанкойлам и надёжную работу всей системы.

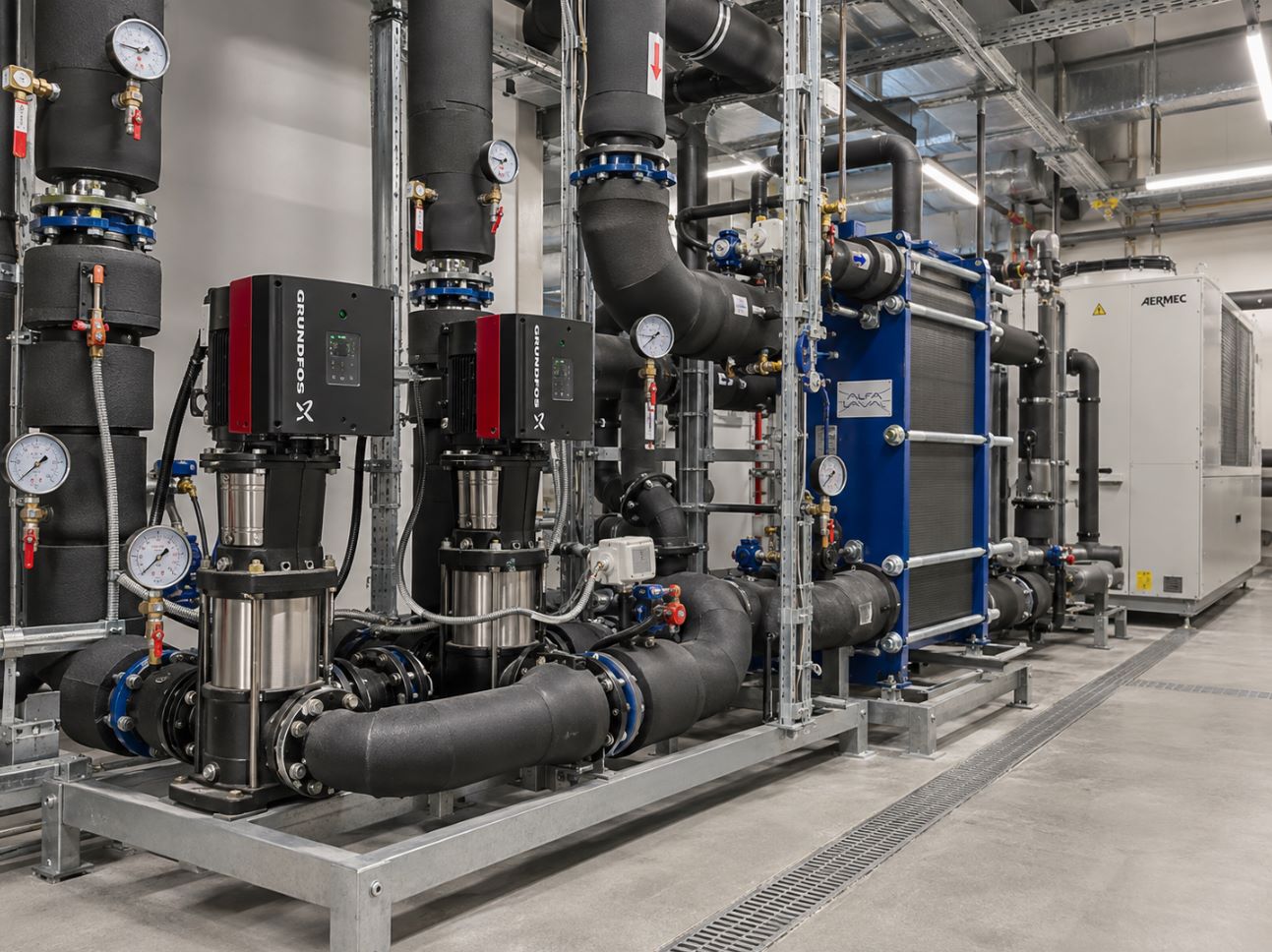

- Гидромодуль чиллераНасосные группы, буферная ёмкость, расширительный бак, запорная арматура, манометры и термометры в одном шкафу.Насосные группы с резервированиемЦиркуляционные насосы с частотным регулированием, резервирование и ротация, поддержание перепада давления.Коллекторы распределения холодоносителяРаспределение холода по контурам и стоякам с балансировкой расходов и контролем параметров.Трубопроводы и теплоизоляцияСтальные и медные трубопроводы, изоляция, компенсаторы температурных расширений, защита от конденсата.Насосные группы и коллекторы

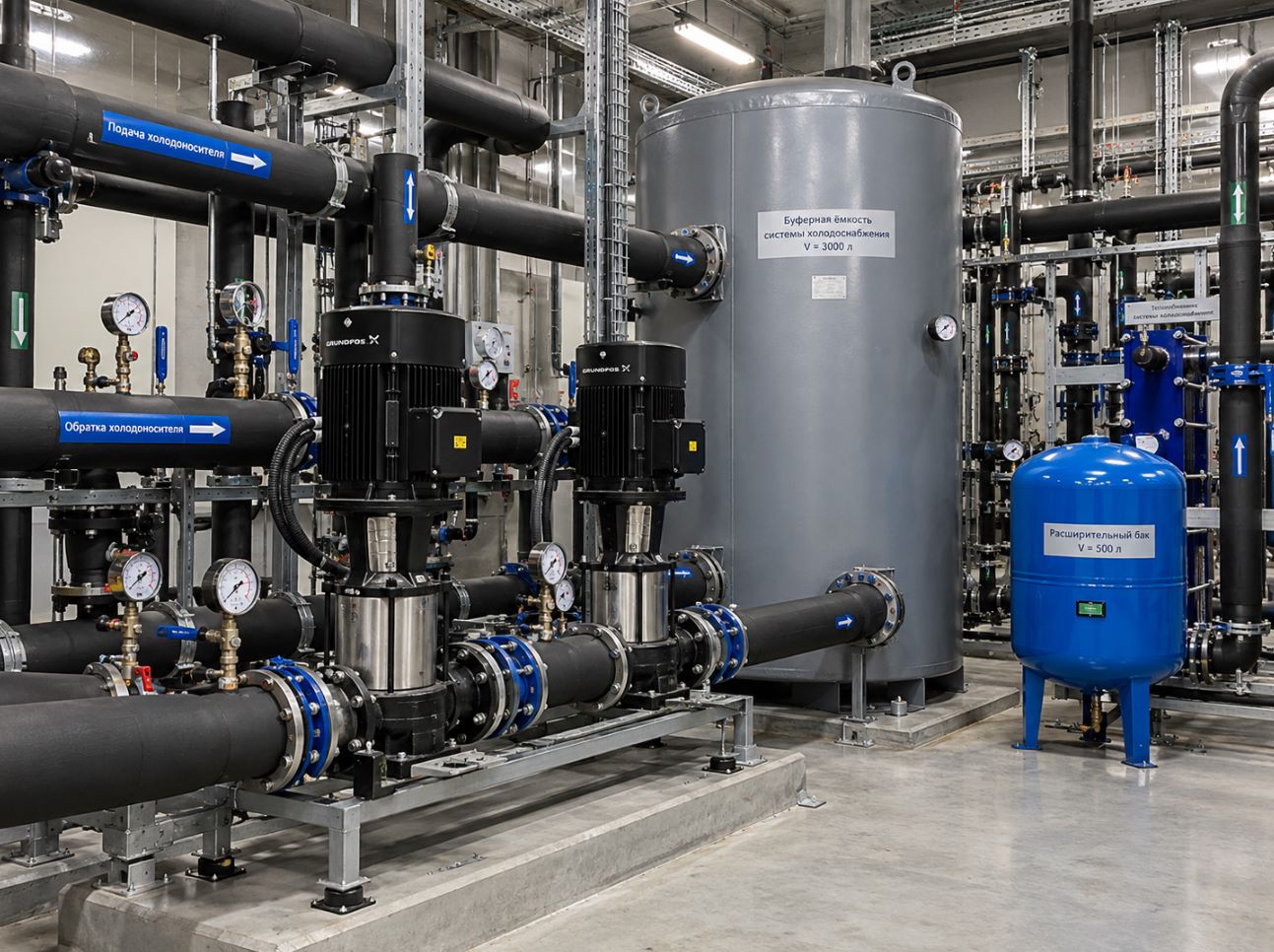

Насосные группы, буферная ёмкость и коллекторы
Насосные группы перекачивают холодоноситель от чиллера к фанкойлам и обратно. От их правильного подбора зависят гидравлический режим, энергопотребление и надёжность системы.
- Циркуляционные насосы с частотным регулированиемПоддержание перепада давления или расхода в системе, экономия электроэнергии до 40%, снижение износа.Буферная ёмкость (аккумулятор холода)Сглаживание пиковых нагрузок, защита чиллера от частых пусков и остановов, увеличение срока службы.Расширительный бак и подпиткаКомпенсация температурных расширений холодоносителя, автоматическая подпитка системы, контроль давления.Коллектор распределенияРаспределение холода по контурам, балансировочные клапаны, расходомеры, отсечные клапаны на каждом отводе.

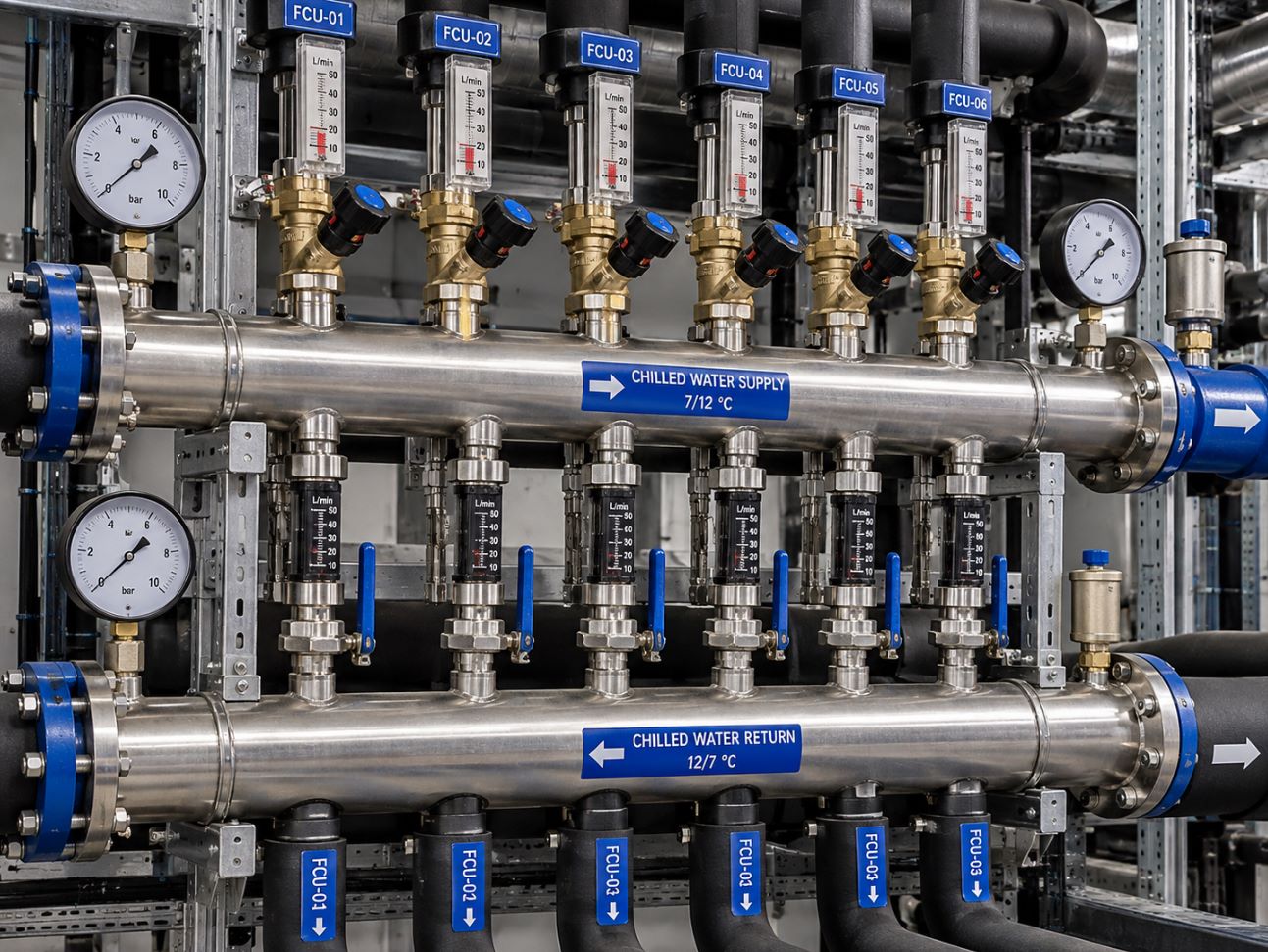

Распределение холодаКоллекторы и балансировка контуров

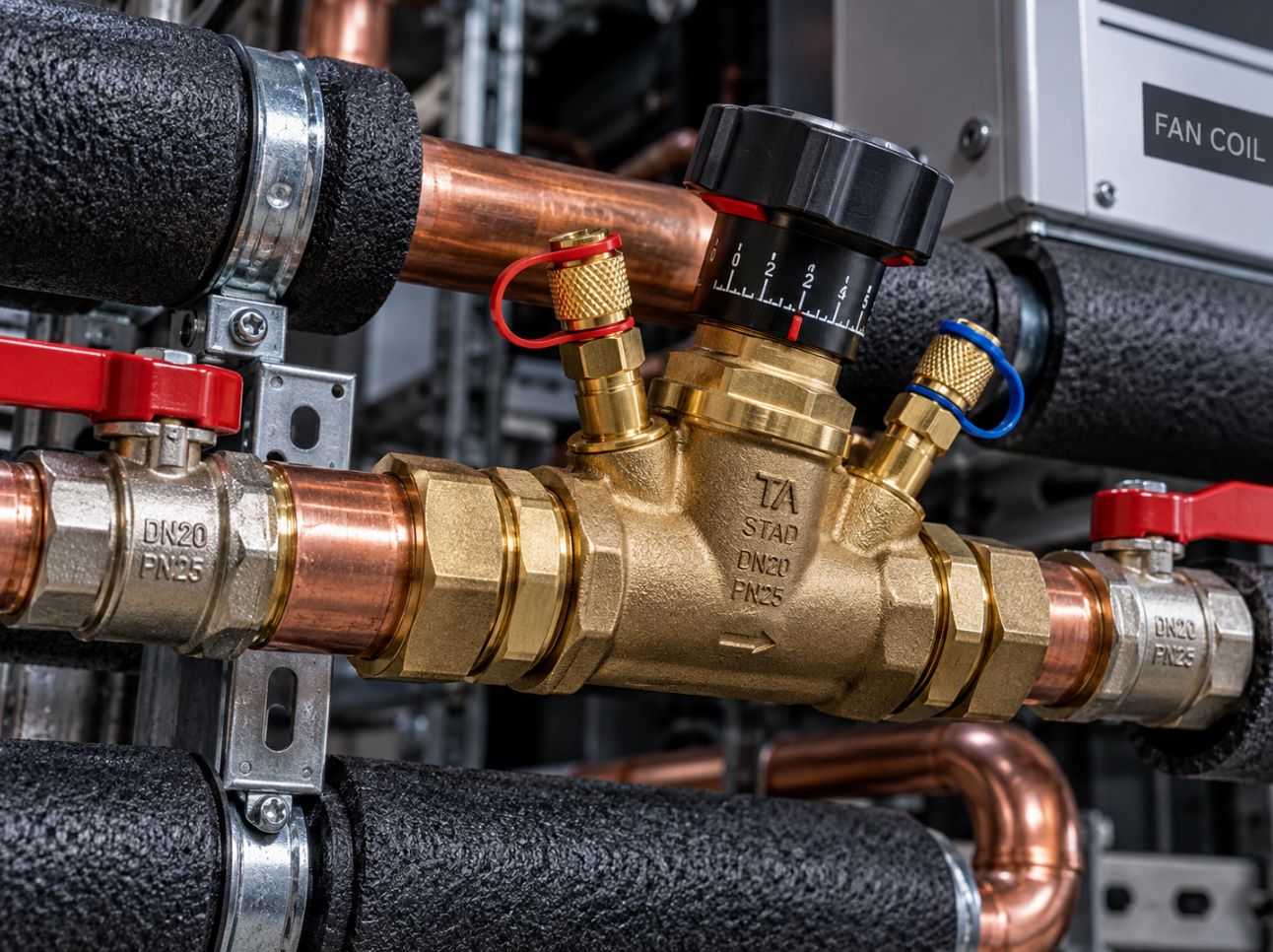

Коллектор - точка распределения холода по контурам и стоякам системы. На каждом отводе устанавливаются балансировочные клапаны с измерительными штуцерами, чтобы настроить расход холодоносителя в каждом контуре.
- Распределительные коллекторыПодающий и обратный коллектор, отводы к стоякам и контурам, запорная арматура, дренаж и воздухоотводчики.Балансировочные клапаныРучные и автоматические балансировочные клапаны с измерительными штуцерами для настройки расходов.Расходомеры и манометрыКонтроль расхода холодоносителя по контурам и перепада давления в системе.Отсечная арматура на контурахВозможность отключения отдельного контура без остановки всей системы, удобство сервиса.Подбор оборудования
Подбор чиллеров, фанкойлов и гидравлики
Подбор оборудования для системы чиллер-фанкойл - это инженерная задача, а не перебор каталогов. Мы рассчитываем тепловую нагрузку, гидравлику и режимы работы, чтобы каждый элемент системы работал в оптимальной зоне.
- Расчёт теплопритоковТеплопоступления от людей, оборудования, освещения, солнечной радиации и вентиляции по СП 60.13330.2020.Подбор чиллера по холодопроизводительностиС запасом по мощности, с учётом резервирования, типа охлаждения конденсатора и условий размещения на объекте.Подбор фанкойлов по помещениямПо холодопроизводительности, расходу воздуха, уровню шума, типу монтажа и требованиям интерьера.Гидравлический расчётРасчёт диаметров трубопроводов, потерь давления, подбор насосов, коллекторов и балансировочных клапанов.

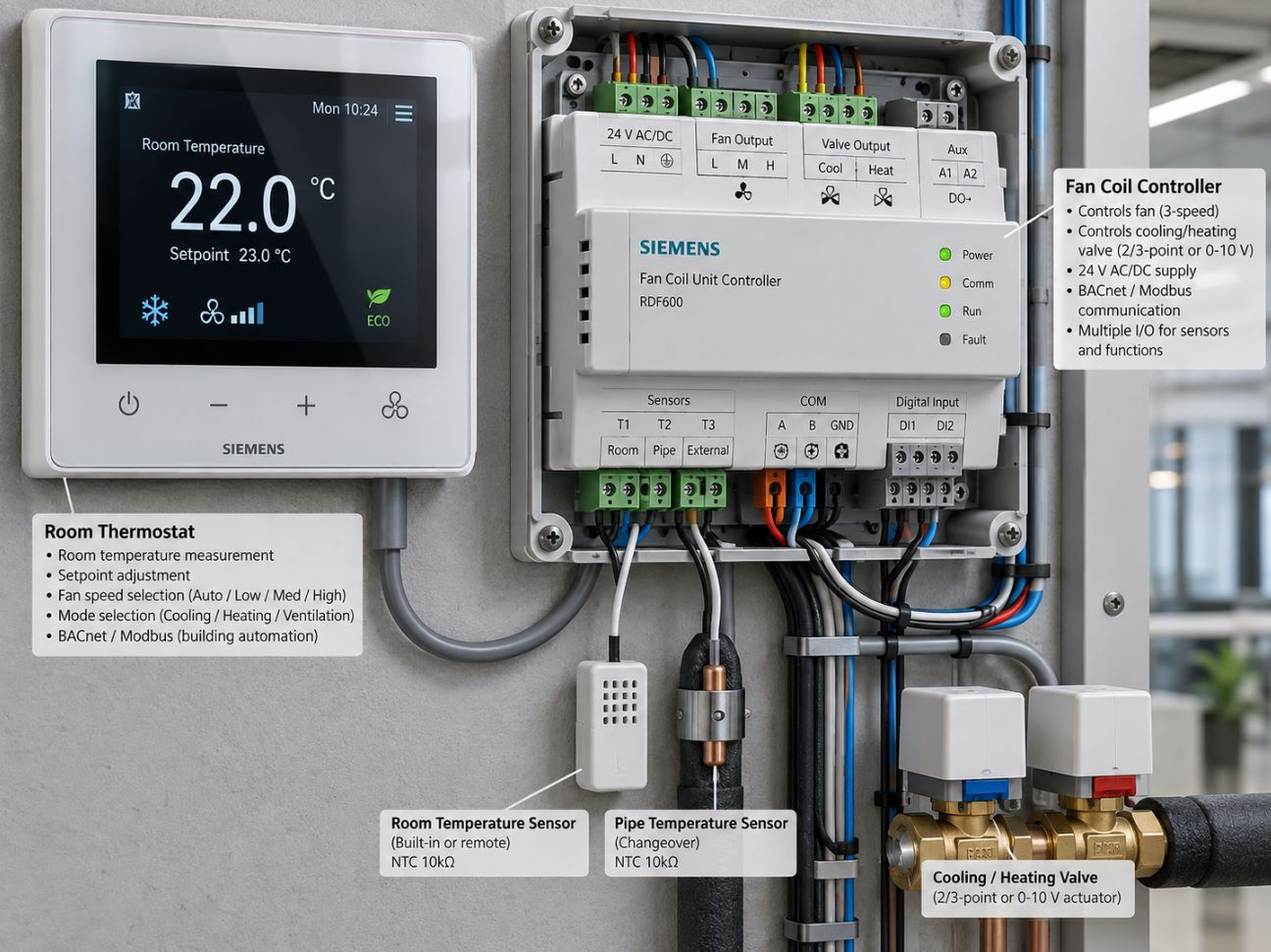

АвтоматикаАвтоматика и диспетчеризация чиллер-фанкойл
Автоматика управляет работой фанкойлов, чиллера и гидравлики. Термостаты в помещениях задают температуру, контроллеры регулируют расход холодоносителя, шкафы управления защищают оборудование от аварийных режимов.
- Термостаты и панели управления фанкойламиИндивидуальное управление температурой в каждом помещении, режимы «комфорт/эконом», расписания работы.Шкафы управления чиллером и насосамиУправление чиллером, насосными группами, защита от аварийных режимов, регулирование по датчикам.Контроллеры и датчикиКонтроллеры чиллера и фанкойлов, датчики температуры и давления, регулирующие клапаны с приводами.Интеграция с BMS и диспетчеризацияПередача данных по BACnet, Modbus, OPC UA, единый АРМ диспетчера, архивы и отчёты.Монтаж системы

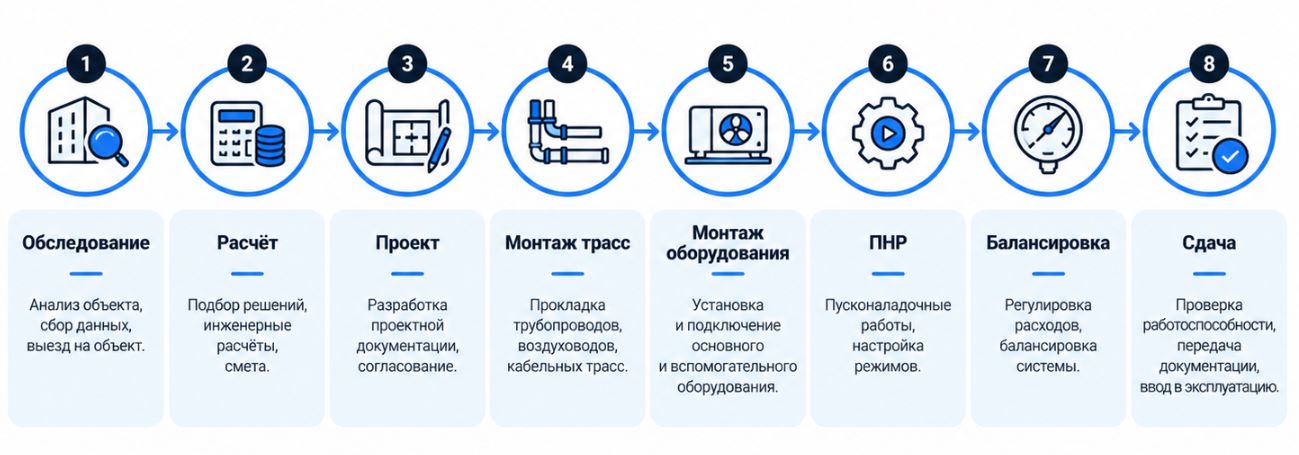

Монтаж чиллера, фанкойлов и трубопроводов
Монтаж системы чиллер-фанкойл - комплексный процесс: от установки чиллера и прокладки трубопроводов до подключения фанкойлов и настройки автоматики. Работы выполняются по проекту с соблюдением норм СП 60.13330.2020.
- Монтаж чиллераУстановка на кровле или в пристроенном помещении на виброопоры, подключение к гидравлике и электрике.Прокладка трубопроводов холодоснабженияСтальные и медные трубопроводы, изоляция, компенсаторы, воздухоотводчики и дренаж.Монтаж фанкойловУстановка кассетных, канальных, настенных и напольно-потолочных фанкойлов, подключение к гидравлике и дренажу.Монтаж автоматикиШкафы управления, термостаты, датчики, контроллеры, интеграция с BMS и диспетчеризацией.

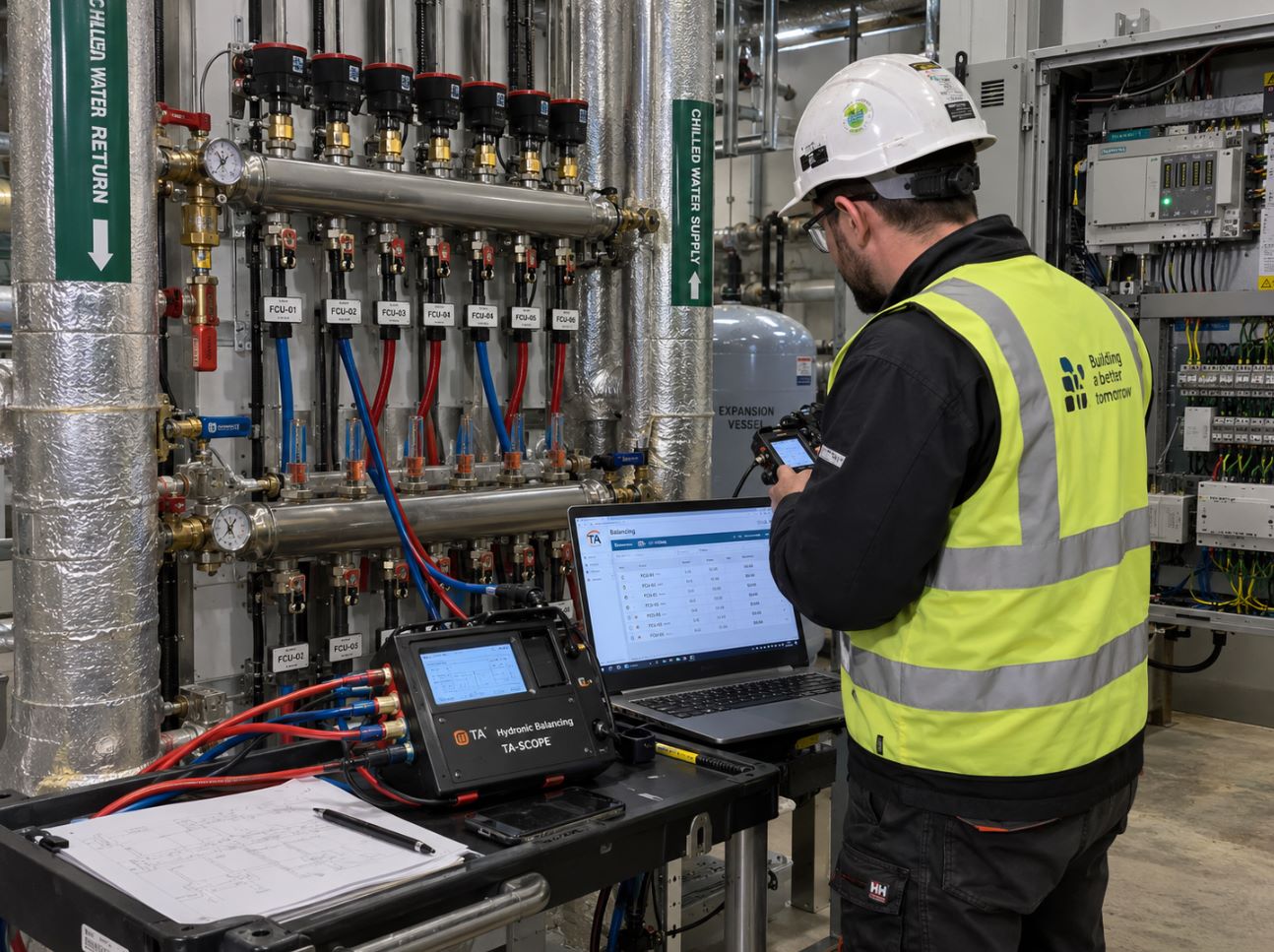

ПНР и балансировкаПусконаладка и балансировка системы
Пусконаладка и балансировка - завершающие этапы монтажа. От качества этих работ зависят стабильность работы системы, точность поддержания температуры в помещениях и энергопотребление.
- Промывка и опрессовка трубопроводовПромывка системы перед пуском, гидравлические испытания на герметичность, проверка арматуры.Балансировка контуров и фанкойловНастройка балансировочных клапанов до проектных расходов холодоносителя через каждый фанкойл и контур.Настройка автоматики и режимовНастройка термостатов, контроллеров, уставок, режимов работы чиллера и насосов.Испытания и сдача документацииПротоколы балансировки, гидравлических испытаний, аэродинамические замеры, сдача объекта.Сервис и обслуживание
Сервисное обслуживание системы чиллер-фанкойл
После сдачи системы чиллер-фанкойл важно обеспечить её регулярное обслуживание. Плановое ТО продлевает срок службы оборудования, поддерживает энергоэффективность и предотвращает аварийные остановы.
- Плановое ТО чиллера и фанкойловЧистка теплообменников, проверка компрессоров и насосов, замена фильтров, проверка автоматики.Регулярная балансировка и настройкаПовторная балансировка после изменения нагрузок, настройка режимов чиллера по сезону.Аварийный выезд и ремонтДиагностика и устранение неисправностей чиллеров, фанкойлов, гидравлики, автоматики, насосов.Сервисный договор SLAПлановые ТО, удалённая диагностика, выезд по SLA, ведение журналов и отчётность для службы эксплуатации.Готовые решения
Система чиллер-фанкойл под ключ - пакеты
Фиксированные цены на систему чиллер-фанкойл под ключ с учётом проектирования, поставки оборудования, монтажа, автоматики, ПНР и балансировки.
Офис / БЦ · до 1 000 м² Двухтрубная система чиллер-фанкойлот 2 500 000 ₽/ под ключ- Проект системы
- Чиллер с воздушным охлаждением
- Фанкойлы кассетные и канальные
- Гидравлика и обвязка
- Автоматика и термостаты
- ПНР, балансировка и сдача
Хит продаж БЦ / ТЦ · до 5 000 м² Четырёхтрубная система чиллер-фанкойлот 6 500 000 ₽/ под ключ- Проект системы стадий П и РД
- Чиллеры с воздушным охлаждением
- Фанкойлы кассетные, канальные
- Гидромодуль и насосные группы
- Автоматика и диспетчеризация
- ПНР, балансировка и гарантия 5 лет
Крупный объект · от 5 000 м² Чиллер-фанкойл с free coolingот 15 000 000 ₽/ под ключ- Чиллеры с функцией free cooling
- Резервирование N+1
- Гидромодули и коллекторы
- Интеграция с BMS и SCADA
- ПНР, балансировка, сдача
- Сервисное сопровождение по SLA
Прайс-листЦены на систему чиллер-фанкойл в СПб
Стоимость системы чиллер-фанкойл определяется тепловой нагрузкой, числом фанкойлов, длиной трасс и сложностью гидравлики. Итоговая цена рассчитывается после обследования - ниже базовые расценки.
Проектирование и подборРасчёт теплопритоков по помещениямот 25 000 ₽Подбор чиллера и фанкойловот 30 000 ₽Гидравлический расчёт системыот 25 000 ₽Проект системы чиллер-фанкойл (РД)от 90 000 ₽Спецификация оборудованияот 15 000 ₽Монтаж чиллеровМонтаж чиллера на кровле до 200 кВтот 90 000 ₽Монтаж чиллера от 200 кВтот 180 000 ₽Монтаж чиллера с водяным охлаждениемот 150 000 ₽Монтаж драйкулераот 120 000 ₽Монтаж фанкойловМонтаж кассетного фанкойлаот 14 000 ₽Монтаж канального фанкойлаот 18 000 ₽Монтаж настенного фанкойлаот 9 000 ₽Монтаж напольно-потолочного фанкойлаот 12 000 ₽Монтаж высоконапорного фанкойлаот 25 000 ₽Гидравлика и трубопроводыМонтаж гидромодуля чиллераот 90 000 ₽Монтаж насосной группы с частотникамиот 120 000 ₽Монтаж коллектора распределенияот 75 000 ₽Прокладка трубопроводов холодоснабженияот 1 200 ₽/м.п.Теплоизоляция трубопроводовот 250 ₽/м.п.Монтаж балансировочного клапана на фанкойлот 4 500 ₽Автоматика и диспетчеризацияМонтаж термостата фанкойлаот 3 500 ₽Монтаж шкафа автоматики чиллераот 90 000 ₽Интеграция с BMS по BACnet/Modbusот 60 000 ₽Диспетчеризация системы чиллер-фанкойлот 80 000 ₽ПНР, балансировка и сервисПромывка и опрессовка системыот 40 000 ₽Балансировка системы чиллер-фанкойлот 60 000 ₽Пусконаладочные работы чиллераот 50 000 ₽Обучение службы эксплуатацииот 25 000 ₽/деньСервисное обслуживание по SLAот 35 000 ₽/месАварийный выезд и диагностикаот 15 000 ₽Стоимость системы чиллер-фанкойл зависит от тепловой нагрузки, числа фанкойлов, длины трасс холодоснабжения, сложности гидравлики и требований к автоматике. Точная смета составляется после обследования объекта.
ДокументацияИсполнительная документация по системе чиллер-фанкойл
По окончании работ заказчику передаётся полный комплект исполнительной документации в соответствии с требованиями СП 60.13330.2020. Документы нужны для сдачи объекта, проверок и сервисного обслуживания.
Проект системы чиллер-фанкойлсхемы, спецификация, гидравлические расчётыПаспорта оборудованиячиллеров, фанкойлов, гидромодулей, насосовПротокол опрессовки трубопроводовгидравлические испытания на герметичностьАкт промывки системыподтверждение чистоты перед пускомПротокол балансировки системырасходы холодоносителя по контурам и фанкойламПротоколы ПНР чиллера и автоматикинастройка режимов, уставок, защитСхемы автоматики и диспетчеризациикарты регистров, адресация, сценарииИнструкции по эксплуатациисистемы и оборудования, аварийные сценарииFAQВопросы о системе чиллер-фанкойл
Что такое система чиллер-фанкойл?
Система чиллер-фанкойл - центральная система кондиционирования, в которой чиллер вырабатывает холод, а фанкойлы в помещениях распределяют его через холодоноситель по трубопроводам. Применяется в БЦ, ТЦ, гостиницах, офисах и крупных коммерческих объектах.Чем двухтрубная система отличается от четырёхтрубной?
Двухтрубная система работает только на холод или только на тепло в зависимости от сезона. Четырёхтрубная позволяет одновременно охлаждать одни помещения и нагревать другие, что удобно для объектов с разными тепловыми нагрузками.Как подбирается мощность чиллера?
Чиллер подбирается по расчёту теплопритоков с запасом по мощности, с учётом резервирования, типа охлаждения конденсатора и условий размещения на объекте. Расчёт ведётся по СП 60.13330.2020.Зачем нужен гидромодуль и буферная ёмкость?
Гидромодуль распределяет холод по системе: насосные группы, буферная ёмкость, расширительный бак, арматура. Буферная ёмкость сглаживает пиковые нагрузки и защищает чиллер от частых пусков и остановов.Что такое балансировка системы чиллер-фанкойл?
Балансировка - настройка расходов холодоносителя через каждый фанкойл и контур до проектных значений. Выполняется с помощью балансировочных клапанов с измерительными штуцерами. Без балансировки одни помещения получают больше холода, другие - меньше.Можно ли интегрировать систему чиллер-фанкойл с BMS?
Да, интегрируем систему с BMS по протоколам BACnet, Modbus, OPC UA. Возможна централизованная диспетчеризация, удалённый контроль, учёт энергопотребления и сценарии работы.Сколько времени занимает монтаж системы чиллер-фанкойл?
Офис до 1 000 м² - 1,5–2,5 месяца, БЦ до 5 000 м² - 3–6 месяцев, крупный объект от 5 000 м² - 6+ месяцев. Сроки фиксируются в договоре после разработки проекта.Какие фанкойлы лучше выбрать - кассетные или канальные?
Кассетные фанкойлы обеспечивают равномерное распределение воздуха и удобны для офисов, переговорных, залов. Канальные фанкойлы скрытого монтажа подходят для объектов с высокими требованиями к интерьеру и позволяют подавать воздух через диффузоры в нужные зоны.Что входит в сервисное обслуживание системы?
Плановое ТО чиллера и фанкойлов, чистка теплообменников и фильтров, проверка компрессоров, насосов, автоматики, повторная балансировка, аварийный выезд и ремонт. По договору SLA - плановые ТО, удалённая диагностика и отчётность.Даёте ли вы гарантию на систему чиллер-фанкойл?
Да, гарантия 5 лет на монтаж и 12 месяцев на поставленное оборудование. Все обязательства фиксируются в договоре. Постгарантийное обслуживание ведём своими инженерами по договору SLA.Коммерческое предложениеПолучите смету на систему чиллер-фанкойл за 24 часа
Пришлите планы помещений, назначение объекта и требования к микроклимату. Рассчитаем теплопритоки, подберём чиллер и фанкойлы, спроектируем гидравлику и подготовим смету на проектирование, поставку, монтаж, ПНР и балансировку с фиксированной ценой и сроками.
