Правильная установка подрозетника является важнейшим этапом монтажа электропроводки в квартире или доме. Подрозетник представляет собой пластиковый или металлический стакан, который обеспечивает надёжное крепление розеток, выключателей и других электроустановочных изделий в стене. От правильности выбора подрозетника, качества установки и соблюдения всех нормативных требований зависят безопасность и удобство эксплуатации электросети.
В данной статье мы подробно рассмотрим каждый этап установки подрозетников, начиная с нормативной базы и заканчивая типичными ошибками и советами по их предотвращению.
- Нормативные требования
- Правила устройства электроустановок (ПУЭ, п. 6.6.22):
- ГОСТ 8594-80:
- Подготовка к установке
- Выбор подрозетника:
- Инструменты и материалы:
- Разметка и сверление
- Выбор высоты и положения:
- Техника сверления:
- Установка в бетонную стену
- Особенности бетона:
- Фиксация подрозетника:
- Монтаж в кирпичных и гипсокартонных стенах
- Кирпичные стены:
- Гипсокартонные стены:
- Подключение кабеля и окончательная проверка
- Ввод кабеля:
- Выравнивание и проверка:
- Типичные ошибки и советы
- Ошибка №1: Слишком большое или маленькое отверстие
- Ошибка №2: Отсутствие проверки по уровню
- Ошибка №3: Установка без раствора или пены
- Заключение
Нормативные требования
При монтаже подрозетников обязательно руководствоваться следующими документами:
Правила устройства электроустановок (ПУЭ, п. 6.6.22):
Согласно ПУЭ, все скрытые электроустановочные устройства, включая розетки и выключатели, должны быть помещены в подрозетники или специальные кожухи. Это защищает провода от повреждений и обеспечивает безопасность эксплуатации.
ГОСТ 8594-80:
ГОСТ устанавливает основные типы и требования к размещению монтажных коробок и подрозетников. В частности, рекомендуется использовать коробки диаметром 68–72 мм, стандартные для большинства розеток и выключателей.
Подготовка к установке
Выбор подрозетника:
- Диаметр: чаще всего используется диаметр 68 мм. Для специальных случаев (например, мощных розеток) могут использоваться стаканы диаметром 72 мм.
- Глубина: стандартные глубины подрозетников — 45 мм, 60 мм, 80 мм. Для обычных розеток и выключателей обычно хватает 45 мм, для объединённых монтажных коробок выбирайте 60–80 мм.
Инструменты и материалы:
- Перфоратор или дрель с функцией удара.
- Алмазная коронка диаметром 68–72 мм.
- Центрирующее сверло.
- Зубило или бур.
- Строительный уровень.
- Смесь для фиксации (гипс, плиточный клей, цементный раствор).
- Монтажная пена (при необходимости).
Разметка и сверление
Выбор высоты и положения:
- Розетки: стандартная высота от чистого пола — 300 мм.
- Выключатели: обычно 900–1000 мм от пола.
- Соблюдайте симметрию и удобство использования (например, уровень дверной ручки для выключателей).

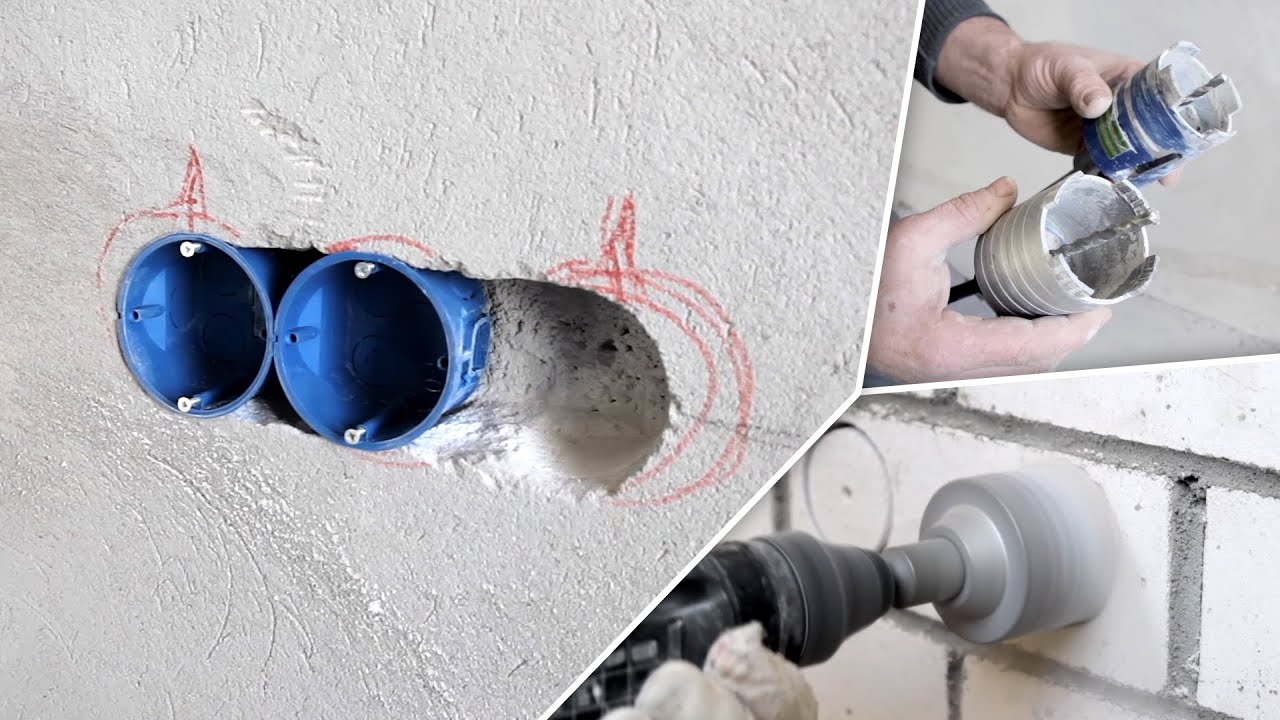

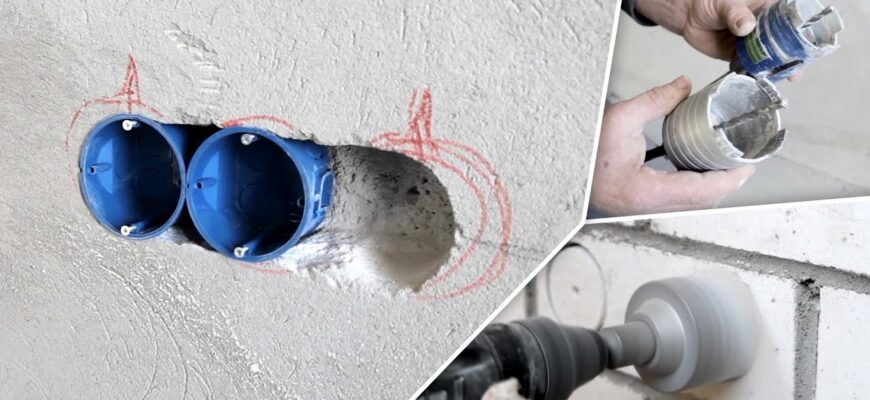

Техника сверления:
- Наметить центр будущего отверстия карандашом или маркером.
- Просверлить небольшое отверстие центрирующим сверлом.
- Установить алмазную коронку и аккуратно высверлить отверстие, периодически охлаждая её водой во избежание перегрева.
- Очистить отверстие от пыли и обломков материала.
Установка в бетонную стену
Особенности бетона:
Бетон — самый распространённый, но и наиболее сложный для работы материал. Отверстие должно быть больше диаметра подрозетника всего на 1–2 мм, чтобы обеспечить плотное прилегание.
Фиксация подрозетника:
- Заполните отверстие раствором или гипсом.
- Вставьте подрозетник, слегка поворачивая и вдавливая его, чтобы смесь равномерно заполнила зазор.
- Излишки раствора удалите шпателем, убедитесь, что коробка расположена ровно (проверяйте уровнем).
- При недостаточной плотности фиксации используйте дополнительные дюбели или монтажную пену.
Монтаж в кирпичных и гипсокартонных стенах
Кирпичные стены:
Процесс аналогичен бетону. Однако следует учесть толщину штукатурного слоя, который будет наноситься позже, чтобы подрозетник оказался вровень с финальной поверхностью стены.
Гипсокартонные стены:
Используются специальные рамочные подрозетники с распорными лапками:
- Отверстие вырезается обычной коронкой без удара.
- Подрозетник вставляется и фиксируется распорными винтами.
Подключение кабеля и окончательная проверка
Ввод кабеля:
- Кабели заводятся в специальные прорези или отверстия в корпусе подрозетника.
- Желательно использовать защитную гофру или металлорукав для дополнительной защиты проводов.
Выравнивание и проверка:
- Проверьте установку подрозетника строительным уровнем (по горизонтали и вертикали).
- Подрозетник должен быть установлен строго заподлицо с поверхностью стены после финишной отделки.
- Выполните тестовую сборку, вставьте выключатель или розетку, чтобы убедиться в отсутствии перекосов.
Типичные ошибки и советы
Ошибка №1: Слишком большое или маленькое отверстие
- Последствия: Подрозетник плохо держится или не входит в отверстие.
- Совет: Чётко соблюдайте размеры и используйте коронку правильного диаметра (обычно 68 мм).
Ошибка №2: Отсутствие проверки по уровню
- Последствия: Криво установленный подрозетник затрудняет монтаж электроустановочных изделий.
- Совет: Используйте строительный уровень на всех этапах монтажа.
Ошибка №3: Установка без раствора или пены
- Последствия: Подрозетник со временем выпадает из стены.
- Совет: Всегда используйте раствор, гипс или монтажную пену для надёжной фиксации.
Заключение
Правильная установка подрозетника — ключевой элемент качественной и безопасной электропроводки в квартире или доме. От того, насколько аккуратно и грамотно выполнен этот этап, зависит долговечность и удобство использования розеток и выключателей.
Рекомендуем придерживаться простых правил:
- Чётко соблюдайте нормативные требования ПУЭ и ГОСТ.
- Внимательно выбирайте подрозетник по диаметру и глубине.
- Тщательно проводите разметку и контролируйте точность сверления.
- Используйте качественные материалы для фиксации и защиту кабеля.
Если у вас нет опыта электромонтажных работ, лучше доверить установку подрозетников профессиональным электрикам. Грамотно выполненный монтаж гарантирует надёжность электросистемы на долгие годы.
